KIỂM TRA ĐIỆN MẶT TRỜI: 6 PHƯƠNG PHÁP KIỂM TRA ĐIỆN MẶT TRỜI GIÚP ĐÁNH GIÁ HIỆU SUẤT HỆ THỐNG SOLAR
Kiểm tra điện mặt trời là bước quan trọng để đảm bảo hệ thống photovoltaic (PV) vận hành ổn định và đạt hiệu suất thiết kế. Việc đánh giá định kỳ giúp phát hiện suy giảm công suất, lỗi inverter, tổn hao dây dẫn và sai lệch thông số vận hành. Trong các dự án solar quy mô công nghiệp, quy trình kiểm định kỹ thuật là một phần bắt buộc trong QA hệ thống điện mặt trời nhằm đảm bảo sản lượng và tuổi thọ hệ thống.
1. TỔNG QUAN VỀ KIỂM TRA ĐIỆN MẶT TRỜI TRONG HỆ THỐNG SOLAR
1.1 Vai trò của kiểm tra điện mặt trời trong vận hành hệ thống PV
Trong các dự án photovoltaic, kiểm tra điện mặt trời giúp xác định tình trạng hoạt động thực tế của hệ thống so với thông số thiết kế ban đầu. Khi hệ thống vận hành nhiều năm, hiệu suất của module PV có thể suy giảm khoảng 0.5% đến 0.8% mỗi năm.
Nếu không kiểm tra định kỳ, doanh nghiệp khó phát hiện các lỗi như hot spot, PID (Potential Induced Degradation), suy giảm điện áp chuỗi hoặc tổn hao tại inverter. Việc đo đạc và phân tích thông số vận hành cho phép kỹ sư xác định nguyên nhân suy giảm sản lượng, từ đó tối ưu hiệu suất phát điện.
Ngoài yếu tố kỹ thuật, hoạt động kiểm định còn giúp đảm bảo hệ thống tuân thủ tiêu chuẩn IEC 62446, IEC 61724 và các yêu cầu kiểm định trong quy trình QA hệ thống điện mặt trời của dự án.
1.2 Các thông số kỹ thuật cần theo dõi khi kiểm tra hệ thống solar
Trong quá trình kiểm tra hệ thống solar, kỹ sư cần đo lường nhiều thông số điện và nhiệt khác nhau để đánh giá tình trạng vận hành.
Các chỉ số quan trọng bao gồm điện áp mạch hở Voc của chuỗi pin, dòng ngắn mạch Isc, điện áp hoạt động Vmpp và dòng Impp tại điểm công suất cực đại. Ngoài ra còn có các thông số như nhiệt độ cell, bức xạ mặt trời (irradiance), hệ số hiệu suất PR (Performance Ratio) và tổn hao hệ thống.
Ví dụ trong điều kiện bức xạ 1000 W/m² và nhiệt độ cell 25°C, một module 550 Wp thường có điện áp Vmpp khoảng 41 V và dòng Impp khoảng 13 A. Sai lệch lớn so với thông số datasheet có thể cho thấy sự suy giảm hoặc lỗi kết nối.
1.3 Chu kỳ kiểm tra hiệu suất solar trong các dự án điện mặt trời
Trong thực tế vận hành, kiểm tra hiệu suất solar được thực hiện theo nhiều cấp độ khác nhau.
Kiểm tra nhanh có thể được thực hiện hàng tháng thông qua dữ liệu SCADA hoặc hệ thống monitoring inverter. Các chỉ số sản lượng kWh, hiệu suất PR và hệ số capacity factor giúp đánh giá tổng thể hệ thống.
Bên cạnh đó, kiểm tra chi tiết thường được thực hiện theo chu kỳ 6 đến 12 tháng. Quy trình này bao gồm đo IV Curve của chuỗi PV, kiểm tra nhiệt bằng camera hồng ngoại, kiểm tra cách điện và đánh giá tổn hao dây dẫn.
Trong các dự án solar thương mại hoặc nhà máy điện mặt trời, hoạt động kiểm tra điện mặt trời định kỳ giúp duy trì hiệu suất hệ thống ở mức 80 đến 90% so với thiết kế.
1.4 Các tiêu chuẩn quốc tế trong QA hệ thống điện mặt trời
Hoạt động QA hệ thống điện mặt trời thường tuân theo các tiêu chuẩn kỹ thuật quốc tế nhằm đảm bảo độ chính xác và tính đồng nhất trong kiểm định.
IEC 62446 là tiêu chuẩn phổ biến quy định các bước kiểm tra hệ thống PV sau khi lắp đặt. Tiêu chuẩn này bao gồm đo điện áp chuỗi, kiểm tra cực tính, kiểm tra cách điện và xác nhận sơ đồ đấu nối.
IEC 61724 lại tập trung vào việc giám sát hiệu suất vận hành của nhà máy điện mặt trời. Tiêu chuẩn này định nghĩa các chỉ số quan trọng như Performance Ratio, Yield và Availability.
Việc áp dụng các tiêu chuẩn này giúp kỹ sư thực hiện kiểm tra điện mặt trời một cách khoa học và đảm bảo dữ liệu đo lường có giá trị kỹ thuật.
1.5 Thiết bị đo lường sử dụng trong kiểm tra thiết bị solar
Để thực hiện kiểm tra thiết bị solar, các kỹ sư cần sử dụng nhiều loại thiết bị đo chuyên dụng.
Thiết bị phổ biến nhất là IV Curve Tracer. Công cụ này giúp đo đặc tuyến dòng điện và điện áp của chuỗi PV, từ đó xác định công suất thực tế của tấm pin so với công suất danh định.
Ngoài ra, camera nhiệt hồng ngoại (thermal imaging camera) được sử dụng để phát hiện hiện tượng hot spot hoặc cell bị lỗi. Một điểm nóng có nhiệt độ cao hơn 10°C so với khu vực xung quanh thường là dấu hiệu của suy giảm module.
Các thiết bị khác bao gồm insulation tester 1000V hoặc 1500V, clamp meter DC và pyranometer để đo cường độ bức xạ mặt trời.
1.6 Các nguyên nhân phổ biến gây suy giảm hiệu suất hệ thống solar
Trong quá trình vận hành, nhiều yếu tố có thể khiến hiệu suất hệ thống PV giảm đáng kể.
Bụi bẩn và ô nhiễm bề mặt module có thể làm giảm bức xạ hấp thụ từ 5 đến 15%. Hiện tượng PID có thể làm suy giảm công suất chuỗi pin tới 20% sau vài năm vận hành.
Ngoài ra, lỗi đấu nối DC, suy hao dây dẫn hoặc inverter hoạt động ngoài dải điện áp tối ưu cũng ảnh hưởng đến sản lượng điện.
Thông qua quy trình kiểm tra điện mặt trời, kỹ sư có thể xác định chính xác nguyên nhân gây tổn thất năng lượng và đưa ra giải pháp khắc phục phù hợp.
1.7 Tầm quan trọng của kiểm tra điện mặt trời trong đánh giá đầu tư
Đối với các doanh nghiệp đầu tư nhà máy điện mặt trời hoặc hệ thống rooftop solar, hoạt động kiểm định kỹ thuật mang ý nghĩa tài chính rõ rệt.
Một hệ thống 1 MWp có thể tạo ra khoảng 1.300 đến 1.500 MWh mỗi năm tại khu vực Đông Nam Á. Nếu hiệu suất giảm 10%, doanh nghiệp có thể mất hàng trăm nghìn kWh sản lượng.
Nhờ thực hiện kiểm tra điện mặt trời, nhà đầu tư có thể đánh giá chính xác khả năng phát điện thực tế, tối ưu vận hành và đảm bảo thời gian hoàn vốn của dự án solar.
Trước khi tìm hiểu các phương pháp kiểm tra hệ thống solar, bạn nên đọc bài “Hệ thống điện năng lượng mặt trời là gì? Tổng quan toàn diện về solar power”.
2. 6 PHƯƠNG PHÁP KIỂM TRA ĐIỆN MẶT TRỜI ĐÁNH GIÁ HIỆU SUẤT HỆ THỐNG SOLAR
2.1 Phương pháp đo đặc tuyến IV trong kiểm tra điện mặt trời
Đo đặc tuyến IV Curve là phương pháp quan trọng trong kiểm tra điện mặt trời nhằm xác định hiệu suất thực tế của chuỗi module PV. Phương pháp này đo quan hệ giữa dòng điện (I) và điện áp (V) của tấm pin trong điều kiện bức xạ thực tế.
Thiết bị IV Curve Tracer sẽ quét toàn bộ dải điện áp từ 0V đến Voc của chuỗi pin. Kết quả thu được là đường cong thể hiện các điểm quan trọng như Isc, Voc, Vmpp và Impp. Từ các giá trị này, kỹ sư có thể xác định công suất Pmax của chuỗi PV.
Nếu đường cong IV bị biến dạng, lệch khỏi thông số chuẩn của nhà sản xuất, điều đó cho thấy khả năng có cell bị lỗi, hiện tượng mismatch hoặc suy giảm công suất module.
2.2 Phương pháp kiểm tra nhiệt bằng camera hồng ngoại
Kiểm tra nhiệt bằng camera hồng ngoại là kỹ thuật phổ biến trong kiểm tra hệ thống solar nhằm phát hiện lỗi nhiệt trên bề mặt module.
Khi tấm pin hoạt động, các cell bị lỗi thường tạo ra điểm nóng (hot spot). Nhiệt độ tại các điểm này có thể cao hơn khu vực xung quanh từ 10°C đến 30°C. Nếu không phát hiện sớm, hiện tượng này có thể gây suy giảm hiệu suất hoặc hư hỏng module.
Camera nhiệt sẽ hiển thị bản đồ nhiệt của tấm pin dưới dạng màu sắc. Các vùng nhiệt độ cao sẽ được hiển thị bằng màu đỏ hoặc trắng. Phương pháp này cho phép kiểm tra nhanh hàng trăm module trong thời gian ngắn.
Trong quá trình kiểm tra thiết bị solar, kỹ sư thường thực hiện kiểm tra nhiệt vào thời điểm bức xạ mặt trời trên 700 W/m² để đảm bảo kết quả đo chính xác.
2.3 Phương pháp đo điện áp chuỗi trong kiểm tra điện mặt trời
Đo điện áp chuỗi PV là bước quan trọng trong kiểm tra điện mặt trời nhằm xác nhận hệ thống đấu nối hoạt động đúng thiết kế.
Mỗi chuỗi module thường có điện áp mạch hở Voc trong khoảng 600V đến 1000V tùy cấu hình hệ thống. Ví dụ, chuỗi 18 tấm pin 550 Wp có Voc khoảng 49V mỗi tấm, tổng điện áp chuỗi có thể đạt 882V.
Nếu giá trị điện áp đo được thấp hơn nhiều so với thiết kế, có thể tồn tại lỗi kết nối, diode bypass hỏng hoặc module bị suy giảm. Ngoài ra, sai lệch điện áp giữa các chuỗi có thể cho thấy sự mất cân bằng trong hệ thống.
Kỹ sư thường sử dụng đồng hồ đo điện DC 1000V hoặc 1500V để thực hiện phép đo này trong quy trình QA hệ thống điện mặt trời.
2.4 Phương pháp kiểm tra dòng điện chuỗi PV
Đo dòng điện hoạt động của chuỗi là một bước quan trọng trong kiểm tra hiệu suất solar nhằm xác định khả năng phát điện của hệ thống.
Dòng điện của chuỗi PV thường phụ thuộc vào cường độ bức xạ mặt trời. Trong điều kiện 1000 W/m², một chuỗi pin 550 Wp có thể tạo ra dòng Impp khoảng 13A.
Kỹ sư sử dụng ampe kìm DC (DC clamp meter) để đo dòng điện trực tiếp trên dây dẫn của chuỗi. Nếu một chuỗi có dòng thấp hơn đáng kể so với các chuỗi khác trong cùng hệ thống, điều đó có thể cho thấy sự cố module hoặc bóng che.
Phương pháp này giúp phát hiện nhanh các chuỗi hoạt động kém hiệu quả trong quá trình kiểm tra hệ thống solar.
2.5 Phương pháp kiểm tra cách điện của hệ thống PV
Kiểm tra cách điện là bước bắt buộc trong QA hệ thống điện mặt trời nhằm đảm bảo an toàn điện cho hệ thống.
Quá trình này sử dụng thiết bị insulation tester để đo điện trở cách điện giữa dây DC và đất. Thông thường phép đo được thực hiện ở mức điện áp 1000V hoặc 1500V.
Giá trị điện trở cách điện của hệ thống PV phải lớn hơn 1 MΩ theo tiêu chuẩn IEC. Trong các hệ thống mới lắp đặt, giá trị này thường đạt từ 20 MΩ đến 200 MΩ.
Nếu kết quả đo thấp, có thể tồn tại lỗi rò điện, cáp bị hư hỏng hoặc độ ẩm xâm nhập vào hộp đấu nối. Việc kiểm tra điện mặt trời ở bước này giúp đảm bảo hệ thống vận hành an toàn và tránh nguy cơ cháy nổ.
2.6 Phương pháp phân tích dữ liệu inverter và hệ thống monitoring
Phân tích dữ liệu inverter là phương pháp quan trọng trong kiểm tra hiệu suất solar ở các hệ thống quy mô lớn.
Hầu hết inverter hiện đại đều tích hợp hệ thống giám sát SCADA hoặc cloud monitoring. Các nền tảng này cung cấp dữ liệu theo thời gian thực về điện áp DC, dòng điện, công suất AC, sản lượng kWh và hiệu suất chuyển đổi.
Ví dụ, inverter có hiệu suất chuyển đổi thường đạt 97% đến 99%. Nếu hiệu suất giảm xuống dưới 95%, điều đó có thể cho thấy sự cố phần cứng hoặc điều kiện vận hành không tối ưu.
Thông qua phân tích dữ liệu vận hành, kỹ sư có thể phát hiện sớm các bất thường trong kiểm tra thiết bị solar và đưa ra kế hoạch bảo trì phù hợp.
2.7 Phương pháp kiểm tra suy hao hệ thống
Một bước nâng cao trong kiểm tra điện mặt trời là phân tích tổn hao tổng thể của hệ thống.
Tổn hao trong hệ thống PV thường bao gồm tổn hao do nhiệt độ module, tổn hao dây dẫn DC, tổn hao inverter và tổn hao do bụi bẩn. Tổng tổn hao của hệ thống solar thường dao động từ 10% đến 20%.
Chỉ số Performance Ratio (PR) được sử dụng để đánh giá mức độ tổn hao này. Một hệ thống PV vận hành tốt thường có PR trong khoảng 75% đến 85%.
Khi giá trị PR giảm mạnh theo thời gian, kỹ sư cần tiến hành kiểm tra điện mặt trời chi tiết để xác định nguyên nhân gây suy giảm hiệu suất.
3. QUY TRÌNH KIỂM TRA TẤM PIN TRONG HỆ THỐNG KIỂM TRA ĐIỆN MẶT TRỜI
3.1 Kiểm tra ngoại quan tấm pin trong kiểm tra hệ thống solar

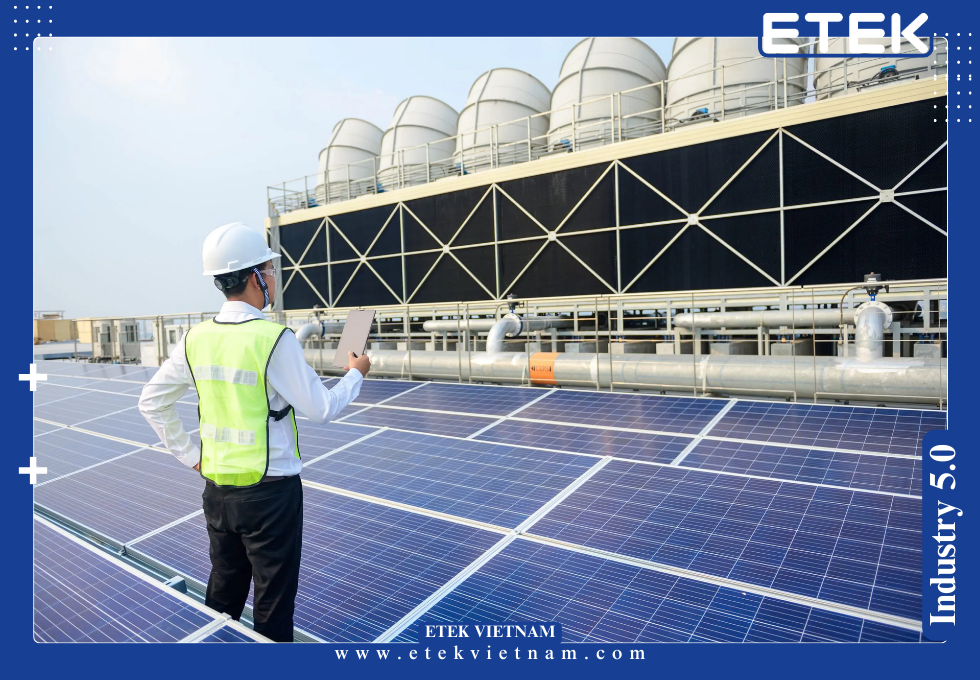

Bước đầu tiên trong kiểm tra điện mặt trời là đánh giá ngoại quan của các module PV. Việc quan sát trực tiếp giúp phát hiện nhanh các lỗi vật lý có thể ảnh hưởng đến khả năng hấp thụ bức xạ và hiệu suất phát điện.
Kỹ sư cần kiểm tra bề mặt kính của module để phát hiện các vết nứt microcrack, trầy xước hoặc bong lớp EVA. Những hư hỏng này có thể làm giảm lượng bức xạ truyền vào cell silicon.
Ngoài ra, khung nhôm của module cần được kiểm tra để đảm bảo không bị cong vênh hoặc ăn mòn. Trong quá trình kiểm tra hệ thống solar, các lỗi cơ học thường là nguyên nhân gây suy giảm hiệu suất sau nhiều năm vận hành ngoài trời.
3.2 Kiểm tra độ sạch bề mặt module
Bụi bẩn và lớp ô nhiễm trên bề mặt kính là một trong những nguyên nhân phổ biến làm giảm sản lượng điện của hệ thống PV.
Trong quy trình kiểm tra điện mặt trời, kỹ sư cần đánh giá mức độ tích tụ bụi, phân chim, lá cây hoặc các lớp cặn khoáng trên tấm pin. Những yếu tố này có thể làm giảm lượng bức xạ hấp thụ từ 3% đến 15%.
Tại các khu vực công nghiệp hoặc gần đường giao thông, bụi mịn và khí thải có thể bám lên bề mặt module nhanh hơn. Vì vậy việc vệ sinh tấm pin định kỳ là một phần quan trọng trong QA hệ thống điện mặt trời nhằm duy trì hiệu suất phát điện ổn định.
3.3 Kiểm tra hiện tượng hot spot trên tấm pin
Hot spot là hiện tượng một hoặc nhiều cell trong module bị nóng bất thường khi hệ thống hoạt động.
Trong quá trình kiểm tra thiết bị solar, kỹ sư sử dụng camera hồng ngoại để xác định các điểm có nhiệt độ cao hơn so với khu vực xung quanh. Một hot spot thường có nhiệt độ cao hơn từ 10°C đến 25°C so với phần còn lại của module.
Nguyên nhân của hiện tượng này có thể do cell bị lỗi, diode bypass hỏng hoặc một phần tấm pin bị che bóng. Nếu không được phát hiện sớm, hot spot có thể gây suy giảm công suất hoặc làm hỏng hoàn toàn module PV.
3.4 Kiểm tra thông số điện của module PV
Một bước quan trọng trong kiểm tra điện mặt trời là đo các thông số điện của tấm pin và chuỗi module.
Các thông số thường được đo bao gồm điện áp mạch hở Voc, dòng ngắn mạch Isc và công suất cực đại Pmax. Ví dụ, một module 550 Wp có Voc khoảng 49V và Isc khoảng 14A trong điều kiện tiêu chuẩn STC.
Kỹ sư sẽ so sánh các giá trị đo được với dữ liệu trên datasheet của nhà sản xuất. Nếu sự sai lệch vượt quá 5% đến 10%, module có thể đã bị suy giảm hiệu suất hoặc gặp lỗi kỹ thuật.
3.5 Kiểm tra hiện tượng suy giảm PID
PID (Potential Induced Degradation) là hiện tượng suy giảm công suất xảy ra khi có sự chênh lệch điện thế giữa cell và khung module.
Trong các hệ thống điện mặt trời có điện áp cao, hiện tượng này có thể làm giảm công suất tấm pin từ 10% đến 30% sau vài năm vận hành.
Trong quá trình kiểm tra hiệu suất solar, kỹ sư thường sử dụng thiết bị IV Curve hoặc EL Tester để phát hiện dấu hiệu PID. Nếu nhiều module trong cùng chuỗi bị suy giảm tương tự, khả năng cao hệ thống đang gặp hiện tượng PID.
Việc phát hiện sớm thông qua kiểm tra điện mặt trời giúp doanh nghiệp có thể áp dụng các giải pháp như lắp thiết bị chống PID hoặc thay thế module bị lỗi.
3.6 Kiểm tra dây dẫn và đầu nối DC
Dây dẫn DC và đầu nối MC4 là các thành phần quan trọng trong hệ thống photovoltaic.
Trong quy trình kiểm tra hệ thống solar, kỹ sư cần kiểm tra độ chắc chắn của các đầu nối, đảm bảo không có hiện tượng lỏng hoặc oxy hóa. Các đầu nối bị lỏng có thể gây tăng điện trở tiếp xúc và sinh nhiệt khi dòng điện chạy qua.
Ngoài ra, cáp DC cần được kiểm tra lớp cách điện để phát hiện dấu hiệu lão hóa hoặc nứt gãy. Các dây cáp bị hư hỏng có thể gây rò điện và làm giảm hiệu suất hệ thống.
3.7 Kiểm tra độ suy giảm công suất của module
Sau nhiều năm vận hành, công suất của tấm pin sẽ giảm dần theo thời gian.
Trong quá trình kiểm tra điện mặt trời, kỹ sư sẽ so sánh công suất thực tế của module với công suất danh định ban đầu. Thông thường, các nhà sản xuất PV bảo hành hiệu suất 25 năm với mức suy giảm khoảng 0.5% mỗi năm.
Ví dụ, một module 550 Wp sau 10 năm có thể còn khoảng 520 W đến 525 W. Nếu công suất giảm thấp hơn mức này, hệ thống có thể đang gặp vấn đề về chất lượng module hoặc điều kiện vận hành.
Các phương pháp đo hiệu suất của tấm pin solar được trình bày tại bài “Đo hiệu suất pin mặt trời: 6 phương pháp đo hiệu suất pin mặt trời trong hệ thống điện mặt trời (169)”.
4. QUY TRÌNH KIỂM TRA INVERTER VÀ HỆ THỐNG ĐẤU NỐI
4.1 Kiểm tra inverter trong kiểm tra điện mặt trời
Inverter là thiết bị chuyển đổi điện DC từ tấm pin thành điện AC sử dụng trong hệ thống điện.
Trong quy trình kiểm tra điện mặt trời, kỹ sư cần đánh giá hiệu suất chuyển đổi của inverter. Hiệu suất của các inverter hiện đại thường đạt từ 97% đến 99%.
Nếu hiệu suất thực tế thấp hơn đáng kể so với thông số kỹ thuật, nguyên nhân có thể do lỗi linh kiện, nhiệt độ vận hành cao hoặc cấu hình hệ thống không tối ưu.
Việc kiểm tra inverter định kỳ giúp đảm bảo hệ thống solar hoạt động ổn định và tối đa hóa sản lượng điện.
4.2 Kiểm tra điện áp đầu vào DC của inverter
Điện áp DC từ chuỗi PV cần nằm trong dải điện áp hoạt động của inverter.
Trong quá trình kiểm tra thiết bị solar, kỹ sư sẽ đo điện áp đầu vào để đảm bảo giá trị nằm trong khoảng MPPT của inverter. Ví dụ, nhiều inverter thương mại có dải MPPT từ 200V đến 1000V.
Nếu điện áp chuỗi thấp hơn dải MPPT, inverter sẽ không thể tối ưu công suất. Ngược lại, điện áp quá cao có thể gây nguy cơ hư hỏng thiết bị.
Vì vậy bước kiểm tra này là một phần quan trọng trong QA hệ thống điện mặt trời.
4.3 Kiểm tra hiệu suất chuyển đổi của inverter
Một trong những bước quan trọng trong kiểm tra hiệu suất solar là đánh giá hiệu suất chuyển đổi của inverter.
Kỹ sư sẽ so sánh công suất DC đầu vào với công suất AC đầu ra của thiết bị. Hiệu suất chuyển đổi được tính theo công thức:
Efficiency = P_AC / P_DC × 100%
Trong điều kiện vận hành bình thường, inverter có thể đạt hiệu suất 98%. Nếu giá trị này giảm xuống dưới 95%, hệ thống có thể đang gặp lỗi kỹ thuật.
Việc theo dõi các chỉ số này giúp quá trình kiểm tra điện mặt trời trở nên chính xác và khoa học hơn.
5. QUY TRÌNH KIỂM TRA HỆ THỐNG ĐẤU NỐI AC/DC TRONG KIỂM TRA ĐIỆN MẶT TRỜI
5.1 Kiểm tra tủ điện DC combiner trong kiểm tra hệ thống solar
Trong nhiều hệ thống PV quy mô lớn, các chuỗi module được tập trung vào tủ DC combiner trước khi kết nối với inverter. Vì vậy, tủ DC combiner là thành phần cần được kiểm tra kỹ trong kiểm tra điện mặt trời.
Kỹ sư cần kiểm tra cầu chì DC, thiết bị chống sét lan truyền (SPD) và thanh cái DC bên trong tủ. Các cầu chì cần đảm bảo dòng định mức phù hợp với dòng Isc của chuỗi PV.
Ngoài ra, điện áp tại đầu ra combiner phải tương đương điện áp chuỗi thiết kế. Nếu điện áp bị giảm đáng kể, có thể tồn tại lỗi kết nối hoặc cầu chì bị hỏng. Hoạt động này là bước quan trọng trong kiểm tra hệ thống solar nhằm đảm bảo nguồn DC được truyền ổn định đến inverter.
5.2 Kiểm tra hệ thống cáp DC trong kiểm tra thiết bị solar
Cáp DC đóng vai trò truyền tải điện năng từ tấm pin đến inverter. Vì vậy, việc đánh giá chất lượng cáp là bước quan trọng trong kiểm tra điện mặt trời.
Kỹ sư cần kiểm tra tiết diện cáp, độ dài tuyến cáp và mức suy hao điện áp. Trong hệ thống PV, tổn hao điện áp trên cáp DC thường được thiết kế dưới 2%.
Ví dụ, với chuỗi PV có dòng 13A và cáp DC dài 50m, tổn hao điện áp có thể dao động từ 1% đến 1.5% tùy tiết diện dây. Nếu cáp bị lão hóa hoặc lớp cách điện suy giảm, điện trở dây sẽ tăng lên và gây tổn thất năng lượng.
Trong quá trình kiểm tra thiết bị solar, kỹ sư thường sử dụng đồng hồ đo điện trở dây và thiết bị đo cách điện để đánh giá tình trạng cáp.
5.3 Kiểm tra hệ thống tủ điện AC
Sau khi điện DC được chuyển đổi thành điện AC qua inverter, nguồn điện sẽ được truyền vào tủ điện AC trước khi hòa lưới.
Trong quy trình kiểm tra điện mặt trời, kỹ sư cần kiểm tra các thiết bị bảo vệ như MCCB, ACB và relay bảo vệ. Các thiết bị này phải đảm bảo dòng định mức phù hợp với công suất inverter.
Ví dụ, một inverter 100 kW thường có dòng AC đầu ra khoảng 144A ở điện áp 400V ba pha. Vì vậy, MCCB bảo vệ thường được lựa chọn ở mức 160A đến 200A.
Ngoài ra, hệ thống tiếp địa và chống sét AC cũng cần được kiểm tra để đảm bảo an toàn vận hành trong toàn bộ QA hệ thống điện mặt trời.
5.4 Kiểm tra hệ thống tiếp địa
Hệ thống tiếp địa đóng vai trò quan trọng trong việc bảo vệ thiết bị và an toàn cho con người khi vận hành hệ thống PV.
Trong quá trình kiểm tra điện mặt trời, kỹ sư cần đo điện trở tiếp địa của hệ thống. Theo tiêu chuẩn kỹ thuật, điện trở tiếp địa của hệ thống điện mặt trời thường phải nhỏ hơn 10 ohm.
Trong các nhà máy điện mặt trời quy mô lớn, giá trị này thường được thiết kế ở mức 1 đến 5 ohm để đảm bảo khả năng tản dòng sét và dòng rò.
Hoạt động kiểm tra này thường được thực hiện bằng thiết bị đo điện trở đất chuyên dụng và là một bước bắt buộc trong kiểm tra hệ thống solar.
5.5 Kiểm tra hệ thống chống sét
Hệ thống điện mặt trời thường được lắp đặt ngoài trời nên có nguy cơ chịu ảnh hưởng từ sét đánh trực tiếp hoặc sét lan truyền.
Trong quy trình kiểm tra điện mặt trời, kỹ sư cần kiểm tra kim thu sét, dây dẫn sét và thiết bị chống sét lan truyền SPD. Các thiết bị SPD DC và AC cần được kiểm tra chỉ thị hoạt động để đảm bảo chúng vẫn còn hiệu quả bảo vệ.
Nếu SPD bị hỏng hoặc hết tuổi thọ, hệ thống PV có thể chịu rủi ro lớn khi xảy ra hiện tượng quá áp do sét. Vì vậy bước kiểm tra này là một phần quan trọng trong QA hệ thống điện mặt trời nhằm bảo vệ toàn bộ thiết bị solar.
5.6 Kiểm tra hệ thống giám sát và đo đếm điện
Hệ thống monitoring giúp theo dõi hiệu suất và sản lượng của hệ thống PV theo thời gian thực.
Trong quá trình kiểm tra hiệu suất solar, kỹ sư cần kiểm tra độ chính xác của các thiết bị đo như smart meter, cảm biến bức xạ mặt trời và cảm biến nhiệt độ module.
Các cảm biến pyranometer thường có độ chính xác khoảng ±2%. Nếu cảm biến bị sai lệch lớn, dữ liệu Performance Ratio của hệ thống có thể bị đánh giá sai.
Ngoài ra, hệ thống SCADA cần đảm bảo khả năng lưu trữ dữ liệu sản lượng kWh, điện áp DC và công suất inverter để phục vụ quá trình kiểm tra điện mặt trời định kỳ.
5.7 Kiểm tra khả năng hòa lưới của hệ thống
Đối với các hệ thống solar hòa lưới, việc kiểm tra khả năng đồng bộ với lưới điện là bước quan trọng.
Trong kiểm tra điện mặt trời, kỹ sư cần đánh giá các thông số điện áp, tần số và hệ số công suất của hệ thống khi hòa lưới.
Ví dụ, điện áp lưới ba pha tại Việt Nam thường là 380V đến 400V và tần số 50 Hz. Inverter cần đồng bộ chính xác với các thông số này để đảm bảo quá trình phát điện ổn định.
Nếu tần số hoặc điện áp vượt ngoài dải cho phép, inverter sẽ tự động ngắt để bảo vệ hệ thống. Việc kiểm tra này giúp đảm bảo hệ thống solar vận hành an toàn và ổn định.
Doanh nghiệp nên thực hiện kiểm tra định kỳ hệ thống theo hướng dẫn tại bài “Kiểm tra hệ thống solar: 6 bước kiểm tra hệ thống solar giúp phát hiện sớm sự cố điện mặt trời (171)”.
6. ĐÁNH GIÁ HIỆU SUẤT TỔNG THỂ SAU KIỂM TRA ĐIỆN MẶT TRỜI
6.1 Phân tích chỉ số Performance Ratio của hệ thống
Sau khi hoàn thành kiểm tra điện mặt trời, kỹ sư cần tổng hợp dữ liệu đo được để đánh giá hiệu suất tổng thể của hệ thống.
Chỉ số quan trọng nhất trong đánh giá hiệu suất PV là Performance Ratio (PR). Chỉ số này phản ánh mức độ tổn hao năng lượng của toàn bộ hệ thống.
PR được tính theo công thức:
PR = Energy Output / (Irradiance × Installed Capacity)
Một hệ thống vận hành tốt thường có PR từ 75% đến 85%. Nếu giá trị này thấp hơn 70%, cần thực hiện kiểm tra hệ thống solar chi tiết để xác định nguyên nhân suy giảm.
6.2 Đánh giá sản lượng điện thực tế của hệ thống
Trong các dự án solar thương mại, sản lượng điện thực tế là chỉ số quan trọng để đánh giá hiệu quả đầu tư.
Sau khi thực hiện kiểm tra điện mặt trời, kỹ sư sẽ so sánh sản lượng kWh thực tế với sản lượng dự kiến trong mô hình thiết kế.
Ví dụ, một hệ thống rooftop solar 1 MWp tại khu vực Đông Nam Á có thể tạo ra khoảng 1.400 MWh mỗi năm. Nếu sản lượng thấp hơn nhiều so với dự báo, hệ thống có thể đang gặp vấn đề về hiệu suất.
Quá trình kiểm tra hiệu suất solar giúp xác định các yếu tố gây suy giảm như bụi bẩn, lỗi inverter hoặc tổn hao dây dẫn.
6.3 Lập báo cáo kỹ thuật sau kiểm tra hệ thống solar
Bước cuối cùng của kiểm tra điện mặt trời là lập báo cáo kỹ thuật chi tiết.
Báo cáo cần bao gồm dữ liệu đo đạc của các chuỗi PV, kết quả kiểm tra inverter, tình trạng module và đánh giá hệ thống đấu nối. Ngoài ra, báo cáo cũng cần đề xuất các giải pháp bảo trì hoặc thay thế thiết bị nếu phát hiện lỗi.
Trong nhiều dự án solar, báo cáo kiểm tra là tài liệu quan trọng phục vụ công tác QA hệ thống điện mặt trời và đánh giá chất lượng vận hành của nhà máy.
6.4 Vai trò của kiểm tra định kỳ trong vận hành hệ thống solar
Hệ thống điện mặt trời có tuổi thọ thiết kế từ 25 đến 30 năm. Tuy nhiên, hiệu suất của hệ thống chỉ được duy trì nếu được kiểm tra và bảo trì đúng cách.
Thông qua hoạt động kiểm tra điện mặt trời, kỹ sư có thể phát hiện sớm các lỗi kỹ thuật và tối ưu hoạt động của hệ thống.
Việc kiểm tra định kỳ không chỉ giúp duy trì hiệu suất phát điện mà còn kéo dài tuổi thọ của inverter, tấm pin và hệ thống đấu nối.
Trong các dự án solar quy mô lớn, hoạt động kiểm tra thiết bị solar thường được thực hiện ít nhất một lần mỗi năm nhằm đảm bảo hệ thống vận hành ổn định và đạt sản lượng tối đa.
TÌM HIỂU THÊM:
