THIẾT KẾ KHUNG ĐIỆN MẶT TRỜI: 6 NGUYÊN TẮC THIẾT KẾ KHUNG ĐIỆN MẶT TRỜI GIÚP HỆ THỐNG SOLAR BỀN VỮNG NĂM 2025
Thiết kế khung điện mặt trời là bước kỹ thuật quan trọng quyết định độ ổn định cơ khí và tuổi thọ của hệ thống solar áp mái. Khi các dự án điện mặt trời ngày càng hướng tới vòng đời 25–30 năm, việc tính toán tải trọng mái, gió, vật liệu và góc nghiêng tấm pin trở thành yếu tố then chốt trong engineering design nhằm đảm bảo hiệu suất vận hành dài hạn.
1. TỔNG QUAN VỀ THIẾT KẾ KHUNG ĐIỆN MẶT TRỜI TRONG HỆ THỐNG SOLAR
1.1 Vai trò của thiết kế khung điện mặt trời trong kết cấu hệ thống điện mặt trời
Trong một hệ thống solar rooftop, phần kết cấu cơ khí thường chiếm khoảng 8–12% tổng chi phí EPC nhưng lại quyết định hơn 60% độ bền cơ học của hệ thống. Thiết kế khung điện mặt trời đảm nhiệm việc truyền tải trọng từ tấm pin xuống mái hoặc nền móng, đồng thời giữ ổn định cho toàn bộ cụm module trước các tác động môi trường.
Một hệ thống không được tính toán đúng tải trọng có thể gây biến dạng khung, nứt mái tôn hoặc giảm hiệu suất phát điện. Vì vậy, các kỹ sư thường phải mô phỏng lực gió, lực nâng và tải trọng tĩnh trước khi hoàn thiện bản vẽ kết cấu hệ thống điện mặt trời.
Ngoài ra, hệ khung còn ảnh hưởng đến khoảng cách thông gió phía dưới module. Khoảng cách tiêu chuẩn thường nằm trong khoảng 100–300 mm để giúp giảm nhiệt độ tấm pin từ 3 đến 5°C so với lắp sát mái.
1.2 Các thành phần cơ bản của khung pin mặt trời
Một bộ khung pin mặt trời tiêu chuẩn thường gồm các thành phần chính như rail nhôm, chân đế, kẹp giữa (mid clamp), kẹp biên (end clamp) và bulong neo mái. Các rail nhôm thường có tiết diện 40×40 mm hoặc 40×60 mm tùy tải trọng thiết kế.
Vật liệu nhôm sử dụng phổ biến là hợp kim AL6005-T5 hoặc AL6063-T5 với giới hạn bền kéo khoảng 200–260 MPa. Bề mặt rail được anodizing với lớp oxit dày 10–15 µm để chống ăn mòn trong môi trường ngoài trời.
Hệ bulong thường dùng inox SUS304 hoặc SUS316 với cấp bền A2-70 hoặc A4-80. Những tiêu chuẩn này đảm bảo khung giá đỡ solar có thể chịu được môi trường độ ẩm cao và muối biển trong các khu vực ven biển.
1.3 Phân loại thiết kế cơ khí solar theo kiểu lắp đặt
Trong thực tế, thiết kế cơ khí solar thường được chia thành ba dạng phổ biến dựa trên vị trí lắp đặt hệ thống.

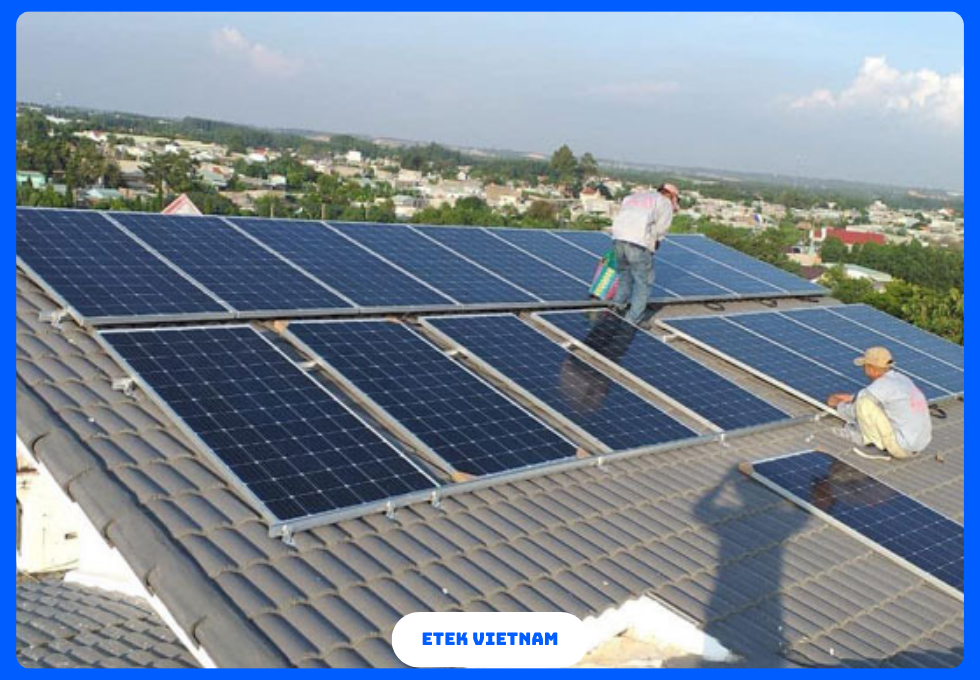

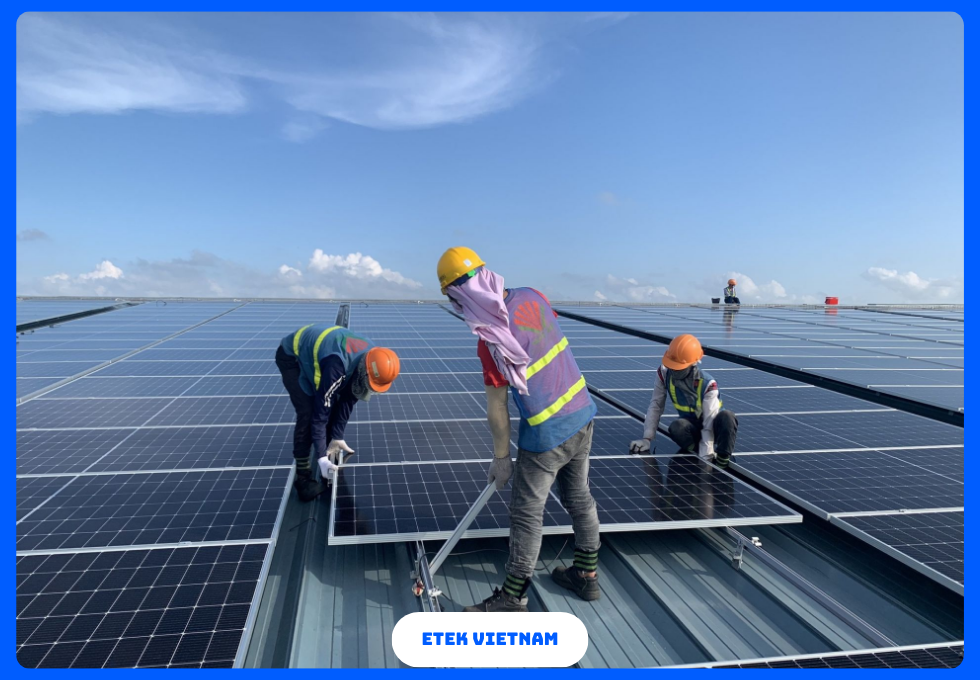

Thứ nhất là hệ khung cho mái tôn công nghiệp. Kiểu này sử dụng chân L-foot hoặc chân kẹp seam để liên kết trực tiếp với xà gồ mái. Khoảng cách giữa các điểm neo thường dao động từ 1,2 m đến 1,6 m.
Thứ hai là hệ khung cho mái bê tông. Kết cấu thường sử dụng ballast hoặc chân đế hóa chất M12–M16 để cố định khung.

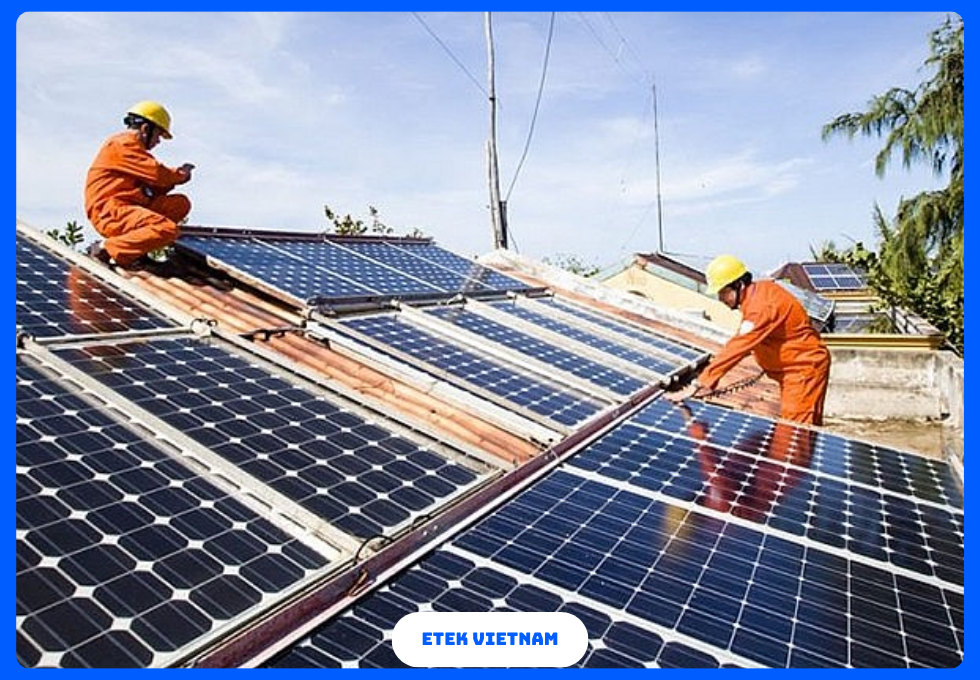

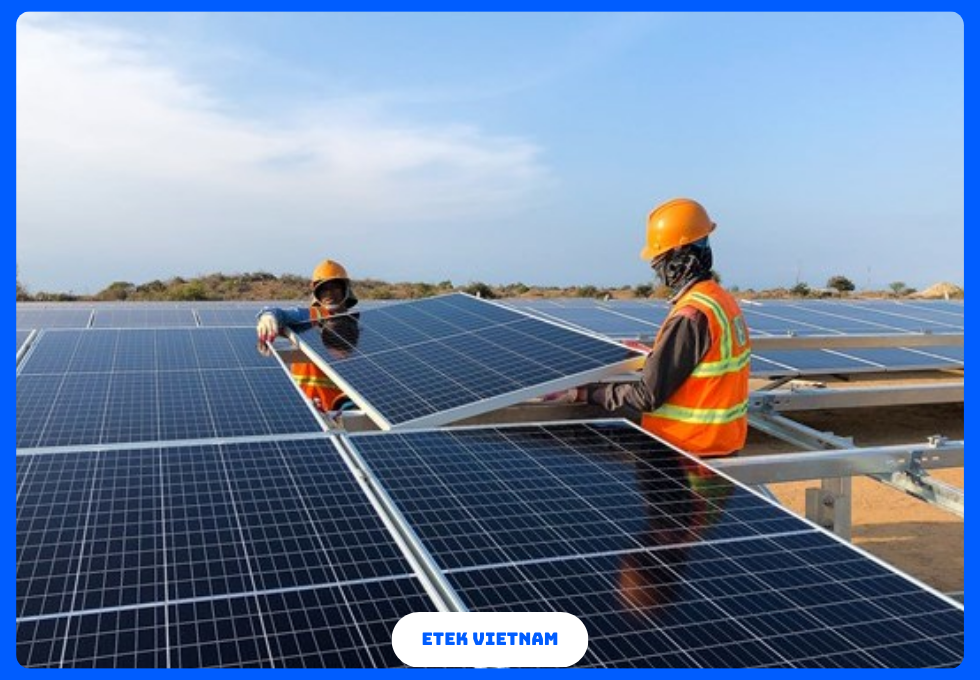

Thứ ba là hệ khung ground mount. Hệ này sử dụng cọc thép mạ kẽm nhúng nóng với độ dày lớp kẽm tối thiểu 65 µm.
1.4 Mối liên hệ giữa khung và hiệu suất hệ thống
Khoảng cách giữa các hàng module và góc nghiêng của khung pin mặt trời ảnh hưởng trực tiếp đến hiệu suất phát điện. Nếu thiết kế không đúng, hiện tượng shading giữa các hàng pin có thể làm giảm 5–12% sản lượng.
Ví dụ, với hệ thống đặt ở vĩ độ 21° Bắc như miền Bắc Việt Nam, góc nghiêng tối ưu thường nằm trong khoảng 15–20°. Khoảng cách hàng pin cần đảm bảo hệ số shading dưới 2% vào thời điểm đông chí.
Ngoài ra, hệ khung còn ảnh hưởng đến hệ số nhiệt độ của module. Việc tối ưu luồng gió bên dưới tấm pin có thể giảm nhiệt độ cell từ 2 đến 4°C, tương đương tăng hiệu suất khoảng 0,8–1,5%.
1.5 Tiêu chuẩn kỹ thuật áp dụng trong thiết kế khung
Các dự án lớn thường áp dụng nhiều tiêu chuẩn quốc tế khi thực hiện thiết kế khung điện mặt trời.
Tiêu chuẩn IEC 61215 và IEC 61730 quy định yêu cầu độ bền cơ học của module trước tải trọng gió và tuyết.
Tiêu chuẩn Eurocode EN 1991-1-4 được sử dụng để tính toán tải trọng gió. Tại Việt Nam, kỹ sư cũng tham chiếu TCVN 2737:2023 để xác định áp lực gió cơ bản theo vùng.
Ngoài ra, tiêu chuẩn ASCE 7 của Mỹ thường được sử dụng trong các dự án solar quy mô lớn để mô phỏng tải trọng gió phức tạp.
1.6 Các lỗi phổ biến trong thiết kế khung
Nhiều dự án rooftop nhỏ thường bỏ qua bước phân tích kết cấu mái. Điều này có thể dẫn đến việc hệ khung giá đỡ solar tạo ra tải trọng tập trung vượt quá khả năng chịu lực của mái.
Một lỗi khác là bố trí khoảng cách rail không phù hợp với khung module. Hầu hết module 550 W hiện nay có chiều dài khoảng 2278 mm nên khoảng cách rail thường nằm trong 1100–1400 mm.
Ngoài ra, việc sử dụng vật liệu thép không mạ kẽm hoặc nhôm chất lượng thấp cũng làm giảm tuổi thọ kết cấu hệ thống điện mặt trời, đặc biệt trong môi trường độ ẩm cao.
Để hiểu tổng thể cấu trúc hệ thống trước khi thiết kế khung, bạn nên đọc bài “Hệ thống điện năng lượng mặt trời là gì? Tổng quan toàn diện về solar power”.
2. PHÂN TÍCH TẢI TRỌNG TRONG THIẾT KẾ KHUNG ĐIỆN MẶT TRỜI
2.1 Tải trọng tĩnh của hệ thống
Trong quá trình thiết kế khung điện mặt trời, tải trọng tĩnh là yếu tố đầu tiên cần tính toán. Tải trọng này bao gồm khối lượng của module, rail, kẹp, bulong và các phụ kiện khác.
Một tấm pin công suất 550 W hiện nay thường nặng khoảng 27–29 kg. Khi cộng thêm hệ khung và phụ kiện, tải trọng trung bình của hệ thống rooftop rơi vào khoảng 15–20 kg/m².
Với mái tôn công nghiệp, khả năng chịu tải thường dao động từ 60–120 kg/m² tùy thiết kế xà gồ. Do đó, việc phân bố tải trọng đều trên các điểm neo là yêu cầu quan trọng.
2.2 Tải trọng gió và lực nâng
Gió là yếu tố nguy hiểm nhất đối với khung pin mặt trời. Khi gió thổi qua bề mặt module, áp suất âm có thể tạo ra lực nâng rất lớn.
Tại miền Bắc Việt Nam, vận tốc gió thiết kế thường nằm trong khoảng 30–45 m/s. Áp lực gió tương ứng có thể đạt 800–1200 N/m².
Các kỹ sư phải tính toán hệ số khí động học Cp và hệ số địa hình để xác định lực tác động lên khung giá đỡ solar. Những khu vực ven biển thường yêu cầu hệ khung có hệ số an toàn cao hơn 20–30%.
2.3 Tải trọng động và rung động
Ngoài tải tĩnh và tải gió, hệ khung còn chịu các tải trọng động như rung động do gió giật hoặc dao động của mái tôn.
Trong thiết kế cơ khí solar, hiện tượng resonance có thể xảy ra nếu tần số dao động của khung trùng với tần số kích thích từ gió. Điều này có thể gây lỏng bulong hoặc nứt kết cấu sau thời gian dài vận hành.
Để tránh vấn đề này, các kỹ sư thường tăng độ cứng rail hoặc giảm khoảng cách giữa các điểm neo.
2.4 Tải trọng bảo trì
Một yếu tố thường bị bỏ qua trong kết cấu hệ thống điện mặt trời là tải trọng do con người khi bảo trì.
Khi kỹ thuật viên di chuyển trên mái, tải trọng cục bộ có thể lên tới 80–100 kg tại một điểm. Do đó, thiết kế khung cần đảm bảo không gây biến dạng rail khi có người thao tác.
Một số hệ khung cao cấp còn tích hợp walkway hoặc rail chịu lực để phục vụ công tác bảo trì định kỳ.
2.5 Tải trọng phân bố trên mái trong thiết kế khung điện mặt trời
Một bước quan trọng trong thiết kế khung điện mặt trời là phân tích cách tải trọng được truyền xuống mái công trình. Tải trọng tổng của hệ thống phải được phân bổ qua các chân liên kết với xà gồ hoặc dầm mái.
Trong hệ rooftop công nghiệp, khoảng cách giữa các xà gồ thường từ 1,2 đến 1,5 m. Vì vậy các chân của khung giá đỡ solar cần đặt đúng vị trí xà gồ để tránh gây biến dạng tấm tôn.
Phân tích tải thường sử dụng phần mềm kết cấu như SAP2000 hoặc SolidWorks Simulation để xác định ứng suất. Giới hạn ứng suất cho phép của nhôm AL6063-T5 thường nằm dưới 95 MPa theo hệ số an toàn 2.0.
2.6 Ảnh hưởng của địa hình và chiều cao công trình
Địa hình xung quanh công trình ảnh hưởng trực tiếp đến tải gió tác động lên khung pin mặt trời. Những khu vực không có vật cản như nhà máy trong khu công nghiệp thường có hệ số địa hình lớn hơn.
Theo tiêu chuẩn Eurocode EN 1991-1-4, hệ số địa hình có thể dao động từ 0,8 đến 1,3 tùy mật độ công trình xung quanh.
Đối với mái cao hơn 20 m, áp lực gió tăng đáng kể. Trong nhiều dự án rooftop quy mô lớn, kỹ sư phải tăng số lượng chân khung hoặc giảm khoảng cách rail để đảm bảo độ cứng của kết cấu hệ thống điện mặt trời.
2.7 Phân tích tải trọng tổ hợp
Trong engineering design của hệ solar, các tải trọng không được tính riêng lẻ mà phải tổ hợp theo nhiều kịch bản.
Ví dụ, tổ hợp phổ biến gồm tải trọng tĩnh cộng với 0,6 lần tải gió cực đại. Trong một số tiêu chuẩn như ASCE 7, hệ số tổ hợp còn tính thêm hệ số an toàn cho vật liệu.
Việc phân tích tổ hợp giúp đảm bảo thiết kế cơ khí solar có thể hoạt động ổn định trong nhiều điều kiện môi trường khác nhau, từ gió mạnh, rung động đến biến dạng nhiệt.
3. VẬT LIỆU TRONG THIẾT KẾ KHUNG ĐIỆN MẶT TRỜI
3.1 Nhôm định hình trong khung pin mặt trời
Nhôm định hình là vật liệu phổ biến nhất trong thiết kế khung điện mặt trời nhờ trọng lượng nhẹ và khả năng chống ăn mòn cao.
Hợp kim nhôm AL6005-T5 thường được sử dụng cho rail vì có giới hạn chảy khoảng 240 MPa. Nhôm AL6063-T5 lại được ưu tiên cho các chi tiết phụ như kẹp vì khả năng gia công tốt.
Độ dày rail phổ biến từ 1,4 đến 2,0 mm. Với hệ rooftop lớn, các rail có tiết diện 40×60 mm giúp tăng độ cứng cho khung giá đỡ solar khi chịu lực gió lớn.
3.2 Thép mạ kẽm trong kết cấu hệ thống điện mặt trời
Trong các hệ ground mount hoặc mái bê tông lớn, thép mạ kẽm thường được dùng thay cho nhôm để tăng độ bền kết cấu.
Thép sử dụng thường là SS400 hoặc Q235 với cường độ chảy khoảng 235 MPa. Sau khi gia công, thép được mạ kẽm nhúng nóng theo tiêu chuẩn ASTM A123.
Lớp kẽm bảo vệ có độ dày từ 65 đến 85 µm giúp kết cấu hệ thống điện mặt trời chống ăn mòn trong thời gian 20–25 năm.
Trong môi trường ven biển, một số dự án yêu cầu lớp mạ kẽm dày tới 100 µm để tăng khả năng chống muối.
3.3 Vật liệu bulong và liên kết
Bulong là thành phần nhỏ nhưng đóng vai trò cực kỳ quan trọng trong thiết kế cơ khí solar. Các hệ khung thường sử dụng bulong inox SUS304 hoặc SUS316.
Bulong M8 và M10 là kích thước phổ biến cho rail và kẹp module. Lực siết tiêu chuẩn thường nằm trong khoảng 16–35 Nm tùy đường kính bulong.
Đối với chân liên kết mái bê tông, bulong hóa chất M12 hoặc M16 được sử dụng để đảm bảo lực kéo tối thiểu từ 8 đến 15 kN. Những liên kết này giúp khung pin mặt trời duy trì độ ổn định lâu dài.
3.4 Lớp phủ chống ăn mòn cho khung
Môi trường ngoài trời có thể gây oxy hóa mạnh lên vật liệu kim loại. Vì vậy, lớp phủ bảo vệ là yếu tố quan trọng trong thiết kế khung điện mặt trời.
Nhôm rail thường được anodizing với lớp oxit dày 10–20 µm. Lớp này giúp tăng khả năng chống ăn mòn gấp 3 lần so với nhôm không xử lý bề mặt.
Thép trong khung giá đỡ solar ngoài mạ kẽm còn có thể sơn tĩnh điện epoxy dày khoảng 60–80 µm. Lớp sơn này giúp kéo dài tuổi thọ kết cấu trong môi trường có độ ẩm cao.
3.5 Kiểm tra độ bền vật liệu trong thiết kế cơ khí solar
Sau khi lựa chọn vật liệu, các kỹ sư phải tiến hành kiểm tra độ bền bằng mô phỏng kết cấu.
Phần mềm như ANSYS hoặc SolidWorks Simulation thường được sử dụng để xác định ứng suất Von Mises trên rail và chân khung.
Trong nhiều dự án rooftop lớn, giới hạn biến dạng của rail được kiểm soát dưới 3 mm để đảm bảo module không bị cong.
Những kiểm tra này giúp kết cấu hệ thống điện mặt trời duy trì độ ổn định trong suốt vòng đời vận hành.
3.6 Tuổi thọ vật liệu trong hệ khung pin mặt trời
Tuổi thọ thiết kế của hệ solar thường nằm trong khoảng 25 đến 30 năm. Do đó, vật liệu sử dụng trong khung pin mặt trời phải đáp ứng yêu cầu này.
Nhôm anodized có thể duy trì khả năng chống ăn mòn hơn 30 năm trong môi trường bình thường. Thép mạ kẽm nhúng nóng cũng có tuổi thọ tương đương nếu lớp kẽm đạt tiêu chuẩn.
Việc lựa chọn đúng vật liệu không chỉ giúp tăng độ bền mà còn giảm chi phí bảo trì cho toàn bộ thiết kế cơ khí solar.
Việc thiết kế khung cần dựa trên đánh giá kết cấu mái tại bài “Mái nhà lắp điện mặt trời: 6 tiêu chí đánh giá mái nhà lắp điện mặt trời trước khi triển khai hệ thống solar (49)”.
4. THIẾT KẾ GÓC NGHIÊNG TRONG THIẾT KẾ KHUNG ĐIỆN MẶT TRỜI
4.1 Ý nghĩa của góc nghiêng trong thiết kế khung điện mặt trời
Trong thiết kế khung điện mặt trời, góc nghiêng của module quyết định trực tiếp lượng bức xạ mặt trời mà tấm pin có thể hấp thụ. Nếu góc nghiêng không phù hợp với vĩ độ địa lý, sản lượng điện có thể giảm từ 5 đến 15% mỗi năm.
Tại Việt Nam, vĩ độ dao động từ 8° đến 23° Bắc. Theo các mô hình tính toán PVsyst, góc nghiêng tối ưu cho hệ rooftop thường nằm trong khoảng 10–20°. Giá trị này giúp cân bằng giữa sản lượng điện mùa hè và mùa đông.
Ngoài hiệu suất phát điện, góc nghiêng còn ảnh hưởng đến tải gió và cấu trúc của khung pin mặt trời, do bề mặt module hoạt động giống như cánh gió khi có gió lớn.
4.2 Góc nghiêng tối ưu theo khu vực địa lý
Một nguyên tắc phổ biến trong thiết kế cơ khí solar là lựa chọn góc nghiêng gần bằng vĩ độ của vị trí lắp đặt. Tuy nhiên, trong thực tế rooftop công nghiệp, góc nghiêng thường phải điều chỉnh để giảm tải gió và tối ưu diện tích mái.
Tại miền Bắc Việt Nam, góc nghiêng 15° thường được sử dụng cho hệ khung giá đỡ solar nhằm cân bằng hiệu suất và ổn định cơ khí.
Tại miền Nam, nhiều dự án sử dụng góc 10–12° vì bức xạ mặt trời cao quanh năm. Góc nhỏ giúp giảm lực nâng gió và cho phép bố trí nhiều hàng module hơn trên mái.
4.3 Ảnh hưởng của góc nghiêng đến tải gió
Khi góc nghiêng tăng, diện tích bề mặt hứng gió của khung pin mặt trời cũng tăng. Điều này làm tăng lực nâng và áp lực lên hệ khung.
Ví dụ, với module kích thước 2278 x 1134 mm, góc nghiêng 10° tạo lực gió thấp hơn khoảng 20% so với góc 20° khi vận tốc gió đạt 40 m/s.
Do đó, trong thiết kế khung điện mặt trời, các kỹ sư phải cân nhắc giữa hiệu suất năng lượng và độ ổn định cơ học của hệ thống.
4.4 Tối ưu góc nghiêng bằng mô phỏng năng lượng
Các phần mềm mô phỏng như PVsyst hoặc Helioscope thường được sử dụng để tối ưu góc nghiêng trong kết cấu hệ thống điện mặt trời.
Phần mềm sẽ phân tích dữ liệu bức xạ mặt trời theo từng giờ trong năm để xác định góc mang lại sản lượng cao nhất.
Trong nhiều dự án rooftop lớn, việc thay đổi góc nghiêng từ 12° lên 15° có thể tăng sản lượng điện khoảng 2–3%. Tuy nhiên, góc lớn cũng làm tăng chi phí thiết kế cơ khí solar do cần khung cao hơn.
4.5 Góc nghiêng và khả năng tự làm sạch của tấm pin
Một lợi ích khác của góc nghiêng là hỗ trợ quá trình tự làm sạch bề mặt module.
Khi góc nghiêng lớn hơn 10°, nước mưa có thể cuốn trôi bụi bẩn và giảm hiện tượng soiling. Điều này giúp khung pin mặt trời duy trì hiệu suất phát điện ổn định.
Trong các khu công nghiệp nhiều bụi, việc thiết kế góc nghiêng 12–15° có thể giảm 2–4% tổn thất năng lượng so với hệ lắp đặt gần như phẳng.
4.6 Ảnh hưởng của góc nghiêng đến bố trí mái
Góc nghiêng càng lớn thì khoảng cách giữa các hàng module càng phải tăng để tránh bóng đổ.
Trong thiết kế khung điện mặt trời, khoảng cách này được tính theo công thức:
D = H / tan(α)
Trong đó H là chiều cao module phía sau, α là góc mặt trời thấp nhất trong năm.
Việc tính toán chính xác giúp kết cấu hệ thống điện mặt trời tránh hiện tượng shading và tối ưu diện tích mái sử dụng.
5. TỐI ƯU KHOẢNG CÁCH VÀ THÔNG GIÓ TRONG KHUNG GIÁ ĐỠ SOLAR
5.1 Khoảng cách giữa module và mái
Khoảng cách giữa module và mái là yếu tố quan trọng trong thiết kế khung điện mặt trời vì ảnh hưởng trực tiếp đến nhiệt độ tấm pin.
Khoảng cách tiêu chuẩn thường nằm trong khoảng 100–300 mm. Khoảng trống này cho phép luồng không khí lưu thông dưới module, giúp giảm nhiệt độ cell.
Theo nghiên cứu của NREL, mỗi 1°C giảm nhiệt độ cell có thể tăng hiệu suất khoảng 0,4%. Vì vậy, thiết kế hợp lý của khung pin mặt trời giúp cải thiện đáng kể hiệu suất hệ thống.
5.2 Khoảng cách giữa các rail trong thiết kế cơ khí solar
Khoảng cách giữa các rail phụ thuộc vào kích thước và vị trí lỗ bắt khung của module.
Với các module công suất 540–600 W hiện nay, khoảng cách rail thường nằm trong khoảng 1100–1400 mm. Khoảng cách này đảm bảo phân bố tải đều trên khung giá đỡ solar.
Nếu rail đặt quá xa, module có thể bị cong khi chịu tải gió. Ngược lại, rail quá gần sẽ làm tăng chi phí vật liệu và thời gian lắp đặt.
5.3 Khoảng cách giữa các hàng module
Khoảng cách hàng pin là yếu tố quan trọng trong kết cấu hệ thống điện mặt trời.
Nếu các hàng đặt quá gần nhau, bóng đổ vào buổi sáng và chiều sẽ làm giảm sản lượng điện. Trong nhiều hệ rooftop, khoảng cách hàng pin thường từ 0,5 đến 1,2 m tùy góc nghiêng.
Việc tính toán chính xác khoảng cách giúp thiết kế cơ khí solar tối ưu sản lượng mà vẫn tận dụng tối đa diện tích mái.
5.4 Luồng gió làm mát trong hệ khung
Luồng gió bên dưới module đóng vai trò quan trọng trong việc giảm nhiệt độ vận hành của tấm pin.
Khi khung pin mặt trời được thiết kế với khoảng trống thông gió tốt, nhiệt độ module có thể giảm từ 3 đến 6°C so với hệ lắp sát mái.
Sự giảm nhiệt này giúp tăng hiệu suất phát điện từ 1 đến 2%. Vì vậy, nhiều dự án rooftop lớn đặc biệt chú trọng đến yếu tố thông gió trong thiết kế khung điện mặt trời.
5.5 Khoảng cách bảo trì và an toàn
Ngoài yếu tố kỹ thuật, khoảng cách trong khung giá đỡ solar còn phải đảm bảo an toàn cho kỹ thuật viên bảo trì.
Nhiều hệ rooftop bố trí lối đi rộng 600–800 mm giữa các cụm pin. Điều này cho phép kỹ thuật viên di chuyển mà không gây áp lực lên module.
Thiết kế hợp lý giúp giảm nguy cơ hư hỏng kết cấu hệ thống điện mặt trời trong quá trình bảo trì định kỳ.
5.6 Kiểm soát biến dạng trong hệ khung
Một yêu cầu quan trọng trong thiết kế cơ khí solar là kiểm soát độ võng của rail khi chịu tải.
Theo tiêu chuẩn engineering, độ võng cho phép của rail thường nhỏ hơn L/200, trong đó L là chiều dài nhịp rail.
Nếu rail dài 2 m, độ võng tối đa chỉ nên khoảng 10 mm. Việc kiểm soát biến dạng giúp khung pin mặt trời duy trì độ ổn định trong suốt vòng đời hệ thống.
Vai trò của khung trong hệ thống solar được phân tích tại bài “Khung giá đỡ điện mặt trời: 6 yếu tố thiết kế khung giá đỡ điện mặt trời đảm bảo độ bền hệ thống năm 2025 (30)”.
6. 6 NGUYÊN TẮC ENGINEERING QUAN TRỌNG TRONG THIẾT KẾ KHUNG ĐIỆN MẶT TRỜI
6.1 Nguyên tắc phân tích tải trọng tổng thể
Trong engineering design, nguyên tắc đầu tiên của thiết kế khung điện mặt trời là phân tích đầy đủ các loại tải trọng tác động lên hệ thống. Các tải trọng bao gồm tải tĩnh, tải gió, tải động, tải bảo trì và tải nhiệt.
Một hệ rooftop tiêu chuẩn thường có tải trọng tĩnh khoảng 15–20 kg/m². Tuy nhiên khi kết hợp với gió mạnh, lực tổng hợp tác động lên khung pin mặt trời có thể tăng lên gấp nhiều lần.
Vì vậy các kỹ sư thường áp dụng hệ số an toàn từ 1,5 đến 2,0 trong tính toán. Điều này giúp kết cấu hệ thống điện mặt trời duy trì độ ổn định ngay cả trong điều kiện thời tiết cực đoan.
6.2 Nguyên tắc tối ưu vật liệu và trọng lượng
Một trong những mục tiêu của thiết kế cơ khí solar là giảm trọng lượng khung nhưng vẫn đảm bảo độ cứng và độ bền.
Nhôm định hình được sử dụng rộng rãi vì khối lượng riêng chỉ khoảng 2,7 g/cm³, nhẹ hơn thép gần 65%. Điều này giúp giảm tải cho mái công trình.
Tuy nhiên, trong các hệ ground mount hoặc mái có gió mạnh, thép mạ kẽm vẫn được sử dụng để tăng độ cứng của khung giá đỡ solar. Việc lựa chọn vật liệu phải cân bằng giữa chi phí, độ bền và khả năng lắp đặt.
6.3 Nguyên tắc thiết kế chống ăn mòn
Do hệ thống hoạt động ngoài trời trong thời gian dài, chống ăn mòn là yêu cầu bắt buộc trong thiết kế khung điện mặt trời.
Nhôm rail thường được anodizing với lớp oxit dày khoảng 10–20 µm. Thép kết cấu được mạ kẽm nhúng nóng với lớp kẽm tối thiểu 65 µm.
Trong môi trường ven biển có nồng độ muối cao, các dự án solar thường sử dụng inox SUS316 cho bulong của khung pin mặt trời để tăng khả năng chống oxy hóa.
Những biện pháp này giúp kéo dài tuổi thọ của kết cấu hệ thống điện mặt trời lên đến 25–30 năm.
6.4 Nguyên tắc tối ưu lắp đặt
Một hệ khung giá đỡ solar tốt không chỉ bền mà còn phải dễ thi công và bảo trì.
Các hệ khung hiện đại thường sử dụng cơ chế rail trượt và kẹp module tiêu chuẩn. Điều này giúp giảm thời gian lắp đặt xuống còn 0,4–0,6 giờ cho mỗi kWp.
Ngoài ra, thiết kế module theo dạng lắp ráp sẵn cũng giúp giảm sai sót trong quá trình thi công. Đây là yếu tố quan trọng trong thiết kế cơ khí solar của các dự án quy mô lớn.
6.5 Nguyên tắc tối ưu thông gió và nhiệt độ
Nhiệt độ vận hành ảnh hưởng lớn đến hiệu suất của module. Vì vậy, trong thiết kế khung điện mặt trời, các kỹ sư luôn đảm bảo khoảng trống thông gió dưới module.
Khoảng cách tối thiểu giữa module và mái thường là 100 mm, nhưng nhiều hệ thống sử dụng khoảng 150–300 mm để tăng khả năng làm mát.
Khi luồng gió lưu thông tốt, nhiệt độ module có thể giảm từ 3 đến 5°C. Điều này giúp khung pin mặt trời hỗ trợ hệ thống đạt hiệu suất phát điện cao hơn.
6.6 Nguyên tắc đảm bảo tuổi thọ hệ thống
Một hệ solar rooftop thường có vòng đời thiết kế từ 25 đến 30 năm. Vì vậy thiết kế cơ khí solar phải đảm bảo kết cấu khung duy trì độ bền trong suốt thời gian này.
Các kỹ sư thường tiến hành thử nghiệm mô phỏng tải trọng lặp lại để kiểm tra độ mỏi vật liệu. Rail nhôm phải chịu được hàng nghìn chu kỳ tải gió mà không xuất hiện vết nứt.
Ngoài ra, việc kiểm tra định kỳ bulong và liên kết cũng giúp kết cấu hệ thống điện mặt trời duy trì độ ổn định lâu dài.
7. XU HƯỚNG THIẾT KẾ KHUNG ĐIỆN MẶT TRỜI NĂM 2025
7.1 Tối ưu hóa thiết kế bằng phần mềm mô phỏng
Các công cụ mô phỏng đang trở thành xu hướng quan trọng trong thiết kế khung điện mặt trời hiện đại.
Phần mềm như PVsyst, ANSYS và SolidWorks Simulation cho phép mô phỏng tải gió, ứng suất và biến dạng của hệ khung trước khi sản xuất.
Nhờ đó, kỹ sư có thể tối ưu cấu trúc của khung giá đỡ solar và giảm chi phí vật liệu mà vẫn đảm bảo độ bền.
7.2 Ứng dụng vật liệu nhẹ và bền hơn
Nhiều nhà sản xuất đang phát triển hợp kim nhôm mới với cường độ cao hơn để sử dụng trong khung pin mặt trời.
Một số hợp kim nhôm thế hệ mới có giới hạn chảy trên 300 MPa nhưng vẫn giữ trọng lượng nhẹ. Điều này giúp giảm khối lượng hệ khung từ 10 đến 15%.
Những cải tiến vật liệu này giúp kết cấu hệ thống điện mặt trời trở nên hiệu quả hơn về chi phí và độ bền.
7.3 Thiết kế module khung lắp ráp nhanh
Xu hướng mới trong thiết kế cơ khí solar là sử dụng hệ khung dạng module lắp ráp nhanh.
Các bộ khung được thiết kế sẵn theo từng cụm 4–6 tấm pin. Khi lắp đặt, kỹ thuật viên chỉ cần cố định cụm khung vào mái.
Phương pháp này giúp giảm đáng kể thời gian thi công của khung giá đỡ solar, đặc biệt trong các dự án rooftop hàng MWp.
7.4 Tối ưu cho module công suất lớn
Các module hiện nay có công suất 600–700 W với kích thước lớn hơn trước. Điều này đặt ra yêu cầu mới cho thiết kế khung điện mặt trời.
Rail và kẹp phải chịu tải lớn hơn, đồng thời đảm bảo phân bố lực đều trên khung module.
Những cải tiến trong thiết kế cơ khí solar giúp hệ khung thích ứng với xu hướng module công suất lớn của ngành năng lượng tái tạo.
7.5 Tích hợp hệ thống giám sát kết cấu
Một xu hướng mới là tích hợp cảm biến vào khung pin mặt trời để theo dõi ứng suất và rung động.
Các cảm biến này có thể phát hiện sớm các dấu hiệu biến dạng hoặc lỏng bulong. Dữ liệu sẽ được gửi về hệ thống giám sát trung tâm.
Việc áp dụng công nghệ IoT giúp kết cấu hệ thống điện mặt trời được quản lý tốt hơn và giảm rủi ro hư hỏng.
7.6 Thiết kế thân thiện với bảo trì
Trong các dự án solar lớn, việc bảo trì định kỳ là yếu tố quan trọng. Vì vậy thiết kế khung điện mặt trời hiện đại luôn chú trọng đến khả năng tiếp cận module.
Nhiều hệ khung được bố trí lối đi kỹ thuật và khoảng cách hợp lý giữa các hàng pin. Điều này giúp kỹ thuật viên dễ dàng kiểm tra và vệ sinh hệ thống.
Thiết kế thân thiện với bảo trì giúp khung giá đỡ solar hoạt động ổn định trong suốt vòng đời dự án.
KẾT LUẬN
Thiết kế khung điện mặt trời là một phần quan trọng trong engineering design của hệ thống solar. Một hệ khung được tính toán chính xác sẽ đảm bảo độ ổn định cơ học, tối ưu hiệu suất và kéo dài tuổi thọ hệ thống.
Các yếu tố như tải trọng mái, tải gió, vật liệu khung, góc nghiêng module và khoảng cách thông gió đều phải được phân tích chi tiết. Việc kết hợp các nguyên tắc engineering với công nghệ mô phỏng hiện đại giúp khung pin mặt trời đạt hiệu quả cao và vận hành ổn định trong hơn 25 năm.
Trong bối cảnh ngành năng lượng tái tạo phát triển mạnh, việc tối ưu thiết kế cơ khí solar và kết cấu hệ thống điện mặt trời sẽ đóng vai trò then chốt trong sự thành công của các dự án solar rooftop.
TÌM HIỂU THÊM:
