HẠ TẦNG ĐIỆN CHO ĐIỆN MẶT TRỜI: 6 TIÊU CHÍ ĐÁNH GIÁ HẠ TẦNG ĐIỆN CHO ĐIỆN MẶT TRỜI TRƯỚC KHI ĐẤU NỐI HỆ THỐNG SOLAR
Hạ tầng điện cho điện mặt trời là yếu tố quyết định khả năng đấu nối và vận hành ổn định của hệ thống solar trong nhà máy. Trước khi triển khai dự án, doanh nghiệp cần đánh giá chi tiết công suất máy biến áp, tủ điện, hệ thống phân phối và khả năng chịu tải của lưới điện nội bộ nhằm đảm bảo an toàn, hiệu suất và tuân thủ tiêu chuẩn kỹ thuật.
1. TỔNG QUAN VỀ HẠ TẦNG ĐIỆN CHO ĐIỆN MẶT TRỜI TRONG NHÀ MÁY
1.1 Vai trò của hạ tầng điện cho điện mặt trời trong hệ thống năng lượng doanh nghiệp
Trong các dự án năng lượng tái tạo, hạ tầng điện cho điện mặt trời đóng vai trò trung gian giữa hệ thống inverter và lưới điện nội bộ của nhà máy. Hạ tầng này bao gồm máy biến áp, tủ phân phối trung thế, tủ điện hạ thế, thanh cái và hệ thống cáp điện.
Nếu hạ tầng không đủ khả năng tiếp nhận công suất từ hệ thống solar, hiện tượng quá tải, tăng nhiệt dây dẫn hoặc dao động điện áp có thể xảy ra. Điều này làm giảm tuổi thọ thiết bị và tăng nguy cơ sự cố điện.
Do đó, đánh giá chi tiết hạ tầng điện trước khi triển khai dự án là bước quan trọng trong giai đoạn khảo sát kỹ thuật.
1.2 Các thành phần chính của hạ tầng điện trong hệ thống solar
Hạ tầng điện của một nhà máy trước khi triển khai solar thường bao gồm nhiều cấp điện áp khác nhau. Các cấp điện áp phổ biến là 22 kV ở phía trung thế và 380/220 V ở phía hạ thế.
Thành phần quan trọng nhất là máy biến áp phân phối với công suất phổ biến từ 1000 kVA đến 2500 kVA. Ngoài ra còn có tủ RMU, tủ MSB, tủ MDB, hệ thống thanh cái đồng hoặc nhôm với dòng định mức từ 1600 A đến 4000 A.
Khi thực hiện kiểm tra điện trước lắp solar, các kỹ sư sẽ xác định khả năng tiếp nhận công suất của từng thiết bị trong chuỗi phân phối điện.
1.3 Sự khác biệt giữa hạ tầng điện truyền thống và hạ tầng điện solar
Trong hệ thống điện truyền thống, dòng điện chỉ chảy theo một chiều từ lưới điện quốc gia vào phụ tải. Tuy nhiên khi triển khai hệ thống solar, dòng điện có thể chảy hai chiều.
Điều này tạo ra yêu cầu mới đối với hạ tầng điện solar, đặc biệt là khả năng chịu dòng ngược của máy biến áp và hệ thống bảo vệ.
Các thiết bị bảo vệ như MCCB, ACB và relay bảo vệ cần được kiểm tra lại khả năng cắt dòng ngắn mạch và dòng ngược từ inverter.
1.4 Vai trò của khảo sát kỹ thuật trong dự án điện mặt trời
Trước khi lắp đặt hệ thống PV, đội ngũ kỹ sư cần thực hiện khảo sát điện chi tiết trong nhà máy. Công việc bao gồm đo phụ tải thực tế, phân tích biểu đồ tải theo giờ và xác định công suất cực đại.
Dữ liệu phụ tải thường được thu thập trong khoảng thời gian từ 7 đến 14 ngày bằng thiết bị power analyzer. Các thông số được ghi nhận gồm điện áp, dòng điện, hệ số công suất cosφ và tổng công suất tiêu thụ kW.
Thông tin này giúp đánh giá khả năng đấu nối điện mặt trời vào hệ thống hiện hữu.
1.5 Những rủi ro khi không đánh giá hạ tầng điện trước khi lắp solar
Nếu không kiểm tra hạ tầng điện trước khi triển khai solar, doanh nghiệp có thể gặp nhiều rủi ro vận hành. Một trong những rủi ro phổ biến là quá tải thanh cái hoặc máy biến áp khi công suất phát từ inverter tăng cao vào buổi trưa.
Ngoài ra, hệ thống có thể xảy ra hiện tượng tăng điện áp cục bộ vượt quá giới hạn ±5% so với điện áp định mức theo tiêu chuẩn IEC.
Những vấn đề này khiến hệ thống inverter tự động ngắt, làm giảm hiệu quả đầu tư.
1.6 Tiêu chuẩn kỹ thuật liên quan đến hạ tầng điện cho điện mặt trời
Việc thiết kế và đánh giá hạ tầng điện cho điện mặt trời cần tuân thủ nhiều tiêu chuẩn quốc tế và trong nước.
Một số tiêu chuẩn phổ biến gồm IEC 60364 cho hệ thống điện hạ áp, IEC 62116 cho chống phát điện đảo lưới và IEEE 1547 cho kết nối nguồn phân tán.
Tại Việt Nam, các dự án solar còn phải tuân thủ quy định đấu nối của EVN và tiêu chuẩn TCVN về hệ thống điện công nghiệp.
1.7 Các bước cơ bản trong quá trình đánh giá hạ tầng điện
Quá trình đánh giá hạ tầng điện trước khi lắp đặt hệ thống solar thường gồm ba giai đoạn chính.
Giai đoạn đầu là khảo sát hiện trạng hệ thống điện, bao gồm kiểm tra tủ điện, máy biến áp và hệ thống cáp. Giai đoạn thứ hai là đo phụ tải thực tế bằng thiết bị đo điện chuyên dụng.
Giai đoạn cuối cùng là phân tích dữ liệu để xác định khả năng tiếp nhận công suất từ hệ thống solar.
Trước khi đánh giá khả năng đấu nối hệ thống solar, bạn nên hiểu tổng thể công nghệ tại bài “Hệ thống điện năng lượng mặt trời là gì? Tổng quan toàn diện về solar power”.
2. ĐÁNH GIÁ CÔNG SUẤT MÁY BIẾN ÁP TRONG HẠ TẦNG ĐIỆN CHO ĐIỆN MẶT TRỜI
2.1 Vai trò của máy biến áp trong hạ tầng điện cho điện mặt trời
Máy biến áp là thiết bị quan trọng nhất trong hạ tầng điện cho điện mặt trời của nhà máy. Thiết bị này có nhiệm vụ chuyển đổi điện áp và truyền tải công suất giữa lưới trung thế và hệ thống phân phối hạ thế.
Trong hệ thống solar rooftop, inverter thường phát điện ở điện áp 380 V hoặc 400 V. Công suất này sẽ đi qua tủ điện hạ thế trước khi đến máy biến áp.
Nếu máy biến áp không đủ dung lượng dự phòng, việc tích hợp hệ thống solar có thể gây quá tải.
2.2 Cách tính toán khả năng dự phòng công suất máy biến áp
Để đánh giá khả năng tích hợp solar, kỹ sư cần xác định hệ số tải hiện tại của máy biến áp.
Hệ số tải được tính theo công thức:
Load Factor = Pmax / S
Trong đó Pmax là công suất phụ tải cực đại và S là công suất định mức của máy biến áp.
Nếu hệ số tải vượt quá 80%, việc bổ sung công suất từ hệ thống solar cần được tính toán cẩn thận để tránh quá tải.
2.3 Phân tích biểu đồ phụ tải khi thực hiện kiểm tra điện trước lắp solar
Trong quá trình kiểm tra điện trước lắp solar, biểu đồ phụ tải theo thời gian đóng vai trò rất quan trọng.
Thông thường phụ tải nhà máy đạt đỉnh vào buổi sáng hoặc chiều, trong khi hệ thống solar phát công suất lớn nhất vào khoảng 11 giờ đến 13 giờ.
Việc so sánh hai biểu đồ này giúp xác định tỷ lệ công suất solar có thể tích hợp mà không gây dư thừa điện năng.
2.4 Xác định tỷ lệ công suất solar so với công suất máy biến áp
Trong các dự án solar rooftop, công suất hệ thống thường được thiết kế theo tỷ lệ 30% đến 80% công suất máy biến áp.
Ví dụ, nếu nhà máy sử dụng máy biến áp 2000 kVA, công suất solar thường nằm trong khoảng 600 kWp đến 1500 kWp tùy theo mức tiêu thụ điện.
Phương pháp này giúp đảm bảo hệ thống đấu nối điện mặt trời không gây quá tải cho thiết bị điện hiện hữu.
2.5 Kiểm tra dòng ngắn mạch khi bổ sung hệ thống solar
Khi bổ sung inverter vào hệ thống điện, dòng ngắn mạch tổng của hệ thống có thể tăng lên.
Do đó kỹ sư cần tính toán lại dòng ngắn mạch tại tủ MSB để đảm bảo các thiết bị đóng cắt vẫn hoạt động trong giới hạn an toàn.
Các thiết bị như ACB hoặc MCCB phải có khả năng cắt dòng ngắn mạch từ 50 kA đến 85 kA tùy theo thiết kế hệ thống điện của nhà máy.
2.6 Kiểm tra khả năng chịu dòng ngược của máy biến áp
Trong một số thời điểm phụ tải thấp nhưng hệ thống solar phát cao, dòng điện có thể chảy ngược về phía lưới trung thế.
Điều này đòi hỏi máy biến áp phải có khả năng chịu dòng ngược mà không gây hiện tượng tăng nhiệt hoặc tổn hao điện năng quá mức.
Đây là một yếu tố quan trọng khi đánh giá hạ tầng điện solar trong các nhà máy có hệ thống PV công suất lớn.
2.7 Kiểm tra tổn hao điện năng trong máy biến áp
Ngoài công suất và dòng điện, tổn hao năng lượng của máy biến áp cũng cần được đánh giá khi triển khai solar.
Máy biến áp thường có hai loại tổn hao chính là tổn hao không tải và tổn hao có tải. Tổng tổn hao này thường chiếm khoảng 1% đến 2% công suất định mức.
Việc tối ưu hóa hệ thống giúp giảm tổn thất điện năng và nâng cao hiệu quả của dự án solar rooftop.
3. ĐÁNH GIÁ TỦ ĐIỆN TRONG HẠ TẦNG ĐIỆN CHO ĐIỆN MẶT TRỜI TRƯỚC KHI ĐẤU NỐI HỆ THỐNG SOLAR
3.1 Vai trò của tủ điện trong hạ tầng điện cho điện mặt trời
Trong cấu trúc hệ thống điện công nghiệp, tủ điện đóng vai trò trung tâm phân phối và bảo vệ toàn bộ phụ tải. Khi tích hợp hạ tầng điện cho điện mặt trời, tủ điện trở thành điểm giao tiếp trực tiếp giữa inverter và lưới điện nội bộ.
Các tủ điện chính cần đánh giá gồm tủ MSB (Main Switchboard), tủ MDB (Main Distribution Board) và các tủ nhánh DB. Các tủ này phải đảm bảo đủ khả năng chịu dòng định mức và dòng ngắn mạch phát sinh khi hệ thống solar hoạt động.
Nếu tủ điện không đủ khả năng chịu tải, việc đấu nối điện mặt trời có thể gây quá nhiệt thanh cái hoặc gây sụt áp tại các nhánh phân phối.
3.2 Kiểm tra dòng điện định mức của thanh cái trong tủ điện
Thanh cái (busbar) là thành phần dẫn điện chính trong tủ điện hạ thế. Khi tích hợp hệ thống solar, dòng điện tổng trong thanh cái có thể tăng đáng kể.
Các thanh cái phổ biến trong nhà máy thường có dòng định mức từ 1600 A, 2500 A đến 4000 A. Khi thiết kế hạ tầng điện solar, kỹ sư cần tính toán tổng dòng điện bao gồm cả phụ tải và công suất phát từ inverter.
Ví dụ, một hệ thống solar 1000 kWp có thể tạo dòng điện khoảng 1500 A tại điện áp 400 V. Nếu thanh cái hiện hữu chỉ thiết kế cho 2000 A, hệ thống có nguy cơ quá tải khi phụ tải cao.
3.3 Đánh giá khả năng chịu dòng ngắn mạch của thiết bị đóng cắt
Khi thực hiện kiểm tra điện trước lắp solar, một yếu tố quan trọng là kiểm tra khả năng chịu dòng ngắn mạch của thiết bị đóng cắt.
Các thiết bị như ACB, MCCB hoặc MCB có thông số Icu và Ics thể hiện khả năng cắt dòng ngắn mạch. Trong các hệ thống công nghiệp, giá trị này thường dao động từ 36 kA đến 85 kA.
Việc bổ sung inverter có thể làm tăng dòng ngắn mạch tổng tại điểm đấu nối. Nếu thiết bị đóng cắt không đủ khả năng cắt dòng, hệ thống có thể mất an toàn khi xảy ra sự cố.
3.4 Kiểm tra hệ thống bảo vệ trong tủ điện
Hệ thống bảo vệ là thành phần quan trọng đảm bảo an toàn cho hạ tầng điện cho điện mặt trời. Các thiết bị bảo vệ phổ biến gồm relay quá dòng, relay chạm đất và relay bảo vệ quá áp.
Khi tích hợp solar, các relay cần được cài đặt lại để phù hợp với chế độ vận hành mới của hệ thống điện hai chiều.
Ví dụ, relay bảo vệ quá áp thường được cài đặt ở mức 1.1 lần điện áp định mức, tương đương khoảng 440 V đối với hệ thống 400 V.
Việc điều chỉnh thông số bảo vệ giúp đảm bảo quá trình đấu nối điện mặt trời diễn ra ổn định và an toàn.
3.5 Kiểm tra khả năng tích hợp thiết bị bảo vệ inverter
Inverter trong hệ thống solar thường được trang bị các chức năng bảo vệ như anti-islanding, bảo vệ quá áp và bảo vệ tần số.
Khi tích hợp với hạ tầng điện solar của nhà máy, các thiết bị này cần được phối hợp với hệ thống bảo vệ hiện hữu.
Ví dụ, chức năng chống đảo lưới phải đảm bảo inverter ngừng phát điện trong vòng 2 giây khi mất nguồn lưới.
Các tiêu chuẩn như IEEE 1547 và IEC 62116 thường được áp dụng để kiểm tra chức năng này.
3.6 Kiểm tra không gian lắp đặt thiết bị đấu nối solar
Ngoài các thông số điện, không gian vật lý trong tủ điện cũng là yếu tố quan trọng cần xem xét.
Trong nhiều nhà máy cũ, tủ MSB thường đã sử dụng gần hết không gian cho các thiết bị đóng cắt và đo lường. Việc lắp thêm MCCB hoặc ACB cho hệ thống solar có thể gặp khó khăn.
Do đó khi đánh giá hạ tầng điện cho điện mặt trời, kỹ sư cần xác định liệu tủ điện hiện hữu còn đủ không gian lắp thiết bị đấu nối hay cần bổ sung tủ điện mới.
3.7 Kiểm tra hệ thống đo lường điện năng
Hệ thống đo lường điện năng giúp theo dõi hiệu suất của hệ thống solar và phụ tải của nhà máy.
Các thiết bị đo thường bao gồm power meter, CT (current transformer) và PT (potential transformer). Những thiết bị này cần có độ chính xác cao, thường đạt cấp chính xác 0.5 hoặc 1.0.
Khi thực hiện kiểm tra điện trước lắp solar, kỹ sư cũng cần kiểm tra khả năng tích hợp dữ liệu đo vào hệ thống giám sát năng lượng EMS hoặc SCADA.
Việc đánh giá hạ tầng điện là một phần của khảo sát dự án tại bài “Khảo sát điện mặt trời: 7 bước khảo sát điện mặt trời giúp doanh nghiệp chuẩn bị dự án solar hiệu quả năm 2025 (47)”.
4. KIỂM TRA HỆ THỐNG PHÂN PHỐI ĐIỆN TRONG HẠ TẦNG ĐIỆN CHO ĐIỆN MẶT TRỜI
4.1 Vai trò của hệ thống phân phối điện trong nhà máy
Hệ thống phân phối điện bao gồm cáp điện, thanh dẫn, tủ phân phối và các thiết bị bảo vệ. Đây là mạng lưới truyền tải điện từ máy biến áp đến các phụ tải trong nhà máy.
Khi triển khai hạ tầng điện cho điện mặt trời, công suất từ inverter sẽ được đưa vào hệ thống phân phối này.
Nếu hệ thống phân phối không đủ khả năng chịu tải, dòng điện từ solar có thể gây quá nhiệt dây dẫn hoặc sụt áp tại các khu vực phụ tải.
Do đó việc đánh giá mạng phân phối điện là bước quan trọng trong khảo sát kỹ thuật.
4.2 Kiểm tra tiết diện cáp điện trong hệ thống
Tiết diện cáp điện quyết định khả năng truyền tải dòng điện trong hệ thống phân phối. Các cáp phổ biến trong nhà máy thường có tiết diện từ 95 mm² đến 400 mm².
Khi tích hợp hệ thống solar, dòng điện tổng có thể tăng lên đáng kể. Ví dụ, một hệ thống PV 500 kWp có thể tạo dòng điện khoảng 750 A ở điện áp 400 V.
Trong quá trình kiểm tra điện trước lắp solar, kỹ sư cần tính toán lại khả năng chịu dòng của cáp theo tiêu chuẩn IEC 60364.
Nếu tiết diện cáp không đủ, cần nâng cấp hoặc bổ sung tuyến cáp mới.
4.3 Đánh giá tổn thất điện áp trong mạng phân phối
Tổn thất điện áp là một chỉ số quan trọng khi đánh giá hạ tầng điện solar.
Theo tiêu chuẩn thiết kế hệ thống điện công nghiệp, tổn thất điện áp cho phép trong mạng hạ áp thường không vượt quá 5%.
Khi bổ sung nguồn điện từ solar, dòng điện phân bố trong mạng lưới có thể thay đổi. Điều này làm xuất hiện các điểm tăng điện áp cục bộ.
Các kỹ sư thường sử dụng phần mềm phân tích hệ thống điện như ETAP hoặc DIgSILENT để mô phỏng hiện tượng này.
4.4 Kiểm tra hệ số công suất của hệ thống điện
Hệ số công suất cosφ phản ánh mức độ hiệu quả của hệ thống điện. Trong các nhà máy công nghiệp, giá trị cosφ thường được duy trì ở mức 0.9 đến 0.95.
Inverter trong hệ thống solar có thể hoạt động với hệ số công suất điều chỉnh được từ 0.8 đến 1.
Khi thực hiện đấu nối điện mặt trời, việc cài đặt hệ số công suất phù hợp giúp ổn định điện áp và giảm tổn thất trong hệ thống điện.
4.5 Kiểm tra hệ thống bù công suất phản kháng
Hệ thống tụ bù được sử dụng để cải thiện hệ số công suất của lưới điện nhà máy.
Tuy nhiên khi hệ thống solar hoạt động, phụ tải từ lưới có thể giảm, làm cho tụ bù hoạt động không tối ưu.
Trong một số trường hợp, tụ bù có thể gây hiện tượng quá áp khi kết hợp với công suất từ solar.
Vì vậy trong quá trình đánh giá hạ tầng điện cho điện mặt trời, hệ thống tụ bù cần được kiểm tra và điều chỉnh lại.
4.6 Kiểm tra hệ thống tiếp địa và chống sét
Hệ thống tiếp địa là yếu tố quan trọng đảm bảo an toàn cho cả hệ thống điện và con người.
Điện trở tiếp địa trong nhà máy thường được yêu cầu nhỏ hơn 4 ohm đối với hệ thống điện công nghiệp.
Khi triển khai hạ tầng điện solar, các inverter, khung pin và tủ điện cần được kết nối với hệ thống tiếp địa chung.
Ngoài ra, hệ thống chống sét lan truyền (SPD) cũng cần được lắp đặt để bảo vệ thiết bị điện khỏi xung điện áp do sét.
4.7 Đánh giá khả năng mở rộng của hệ thống phân phối
Một yếu tố quan trọng khác khi khảo sát hạ tầng điện solar là khả năng mở rộng của hệ thống điện.
Nhiều doanh nghiệp có kế hoạch mở rộng công suất sản xuất trong tương lai. Nếu hệ thống solar được thiết kế mà không tính đến khả năng mở rộng, việc nâng cấp sau này sẽ rất phức tạp.
Do đó các kỹ sư thường thiết kế hệ thống điện với hệ số dự phòng từ 20% đến 30% để đảm bảo khả năng mở rộng.
5. ĐÁNH GIÁ CHẤT LƯỢNG ĐIỆN NĂNG TRONG HẠ TẦNG ĐIỆN CHO ĐIỆN MẶT TRỜI
5.1 Vai trò của chất lượng điện năng trong hạ tầng điện cho điện mặt trời
Trong các dự án năng lượng tái tạo quy mô công nghiệp, chất lượng điện năng là yếu tố quyết định độ ổn định của toàn bộ hệ thống. Khi tích hợp hạ tầng điện cho điện mặt trời, nguồn điện từ inverter sẽ hòa vào mạng điện nội bộ của nhà máy và tương tác trực tiếp với các thiết bị phụ tải.
Nếu chất lượng điện năng không được kiểm soát, hệ thống có thể xuất hiện các vấn đề như dao động điện áp, méo dạng sóng hài hoặc mất cân bằng pha. Những hiện tượng này không chỉ ảnh hưởng đến thiết bị điện mà còn làm giảm hiệu suất của hệ thống solar.
Do đó, đánh giá chất lượng điện năng là một phần quan trọng trong quá trình khảo sát hạ tầng điện solar trước khi triển khai dự án.
5.2 Đánh giá điện áp lưới khi thực hiện kiểm tra điện trước lắp solar
Một trong những thông số quan trọng nhất trong quá trình kiểm tra điện trước lắp solar là điện áp lưới.
Trong hệ thống điện công nghiệp, điện áp hạ thế tiêu chuẩn thường là 380/220 V hoặc 400/230 V. Theo tiêu chuẩn IEC 60038, điện áp vận hành cho phép dao động trong khoảng ±5% so với điện áp định mức.
Khi hệ thống solar phát điện mạnh vào buổi trưa, điện áp tại điểm đấu nối có thể tăng lên. Nếu điện áp vượt quá giới hạn cho phép, inverter sẽ tự động ngắt để bảo vệ thiết bị.
Do đó việc đo điện áp liên tục trong nhiều ngày giúp kỹ sư đánh giá khả năng tích hợp của hạ tầng điện cho điện mặt trời.
5.3 Phân tích sóng hài trong hệ thống điện có solar
Sóng hài (harmonics) là hiện tượng biến dạng dạng sóng điện áp hoặc dòng điện do các thiết bị điện tử công suất gây ra. Trong hệ thống solar, inverter là nguồn phát sinh sóng hài chính.
Các tiêu chuẩn như IEEE 519 quy định tổng độ méo hài (THD) của điện áp không được vượt quá 5% đối với hệ thống điện hạ áp.
Khi đánh giá hạ tầng điện solar, kỹ sư sẽ sử dụng thiết bị phân tích chất lượng điện năng để đo các chỉ số như THD-V và THD-I.
Nếu giá trị này vượt quá giới hạn, cần lắp đặt bộ lọc sóng hài hoặc điều chỉnh cấu hình inverter.
5.4 Đánh giá sự cân bằng pha trong hệ thống điện
Trong hệ thống điện ba pha, tải điện cần được phân bố đều giữa các pha để đảm bảo vận hành ổn định.
Nếu một pha chịu tải lớn hơn đáng kể so với các pha còn lại, hiện tượng mất cân bằng pha sẽ xảy ra. Điều này có thể làm tăng dòng điện trung tính và gây quá nhiệt dây dẫn.
Khi thực hiện đấu nối điện mặt trời, hệ thống inverter thường được phân bố đều trên ba pha để giảm nguy cơ mất cân bằng.
Đây là yếu tố quan trọng khi đánh giá khả năng vận hành của hạ tầng điện cho điện mặt trời.
5.5 Kiểm tra tần số hệ thống điện
Tần số điện lưới tại Việt Nam được duy trì ở mức 50 Hz. Các inverter trong hệ thống solar được thiết kế để hoạt động trong dải tần số từ 49 Hz đến 51 Hz.
Nếu tần số vượt ngoài phạm vi này, inverter sẽ tự động ngắt kết nối để bảo vệ hệ thống.
Trong quá trình khảo sát hạ tầng điện solar, kỹ sư thường đo tần số lưới trong nhiều ngày liên tục để đảm bảo hệ thống điện ổn định.
Thông số này đặc biệt quan trọng đối với các nhà máy có phụ tải biến động lớn.
5.6 Đánh giá dao động điện áp trong hệ thống điện
Dao động điện áp là hiện tượng điện áp thay đổi liên tục trong thời gian ngắn do biến động phụ tải hoặc nguồn phát điện.
Trong các hệ thống có tích hợp solar, hiện tượng này có thể xảy ra khi công suất phát thay đổi nhanh do điều kiện bức xạ mặt trời.
Để đảm bảo hạ tầng điện cho điện mặt trời hoạt động ổn định, các kỹ sư cần đánh giá mức dao động điện áp và kiểm tra khả năng điều chỉnh của inverter.
Các thiết bị phân tích điện năng có thể ghi lại dữ liệu điện áp với chu kỳ đo từ 1 giây đến 10 phút.
5.7 Kiểm tra hiện tượng đảo lưới trong hệ thống solar
Đảo lưới (islanding) là hiện tượng hệ thống solar tiếp tục phát điện khi lưới điện quốc gia bị mất.
Hiện tượng này có thể gây nguy hiểm cho nhân viên vận hành và thiết bị điện. Do đó tất cả các inverter trong hệ thống solar đều phải có chức năng chống đảo lưới.
Khi đánh giá hạ tầng điện cho điện mặt trời, kỹ sư cần kiểm tra tính tương thích giữa chức năng anti-islanding của inverter và hệ thống bảo vệ của nhà máy.
Việc này giúp đảm bảo quá trình đấu nối điện mặt trời đáp ứng các yêu cầu kỹ thuật của đơn vị quản lý lưới điện.
Sau khi đánh giá hạ tầng điện, bước tiếp theo là thiết kế hệ thống inverter phù hợp tại bài “Thiết kế inverter solar: 6 nguyên tắc thiết kế inverter solar và sơ đồ điện cho hệ thống điện mặt trời (54)”.
6. QUY TRÌNH KHẢO SÁT VÀ ĐÁNH GIÁ HẠ TẦNG ĐIỆN CHO ĐIỆN MẶT TRỜI TRƯỚC KHI TRIỂN KHAI DỰ ÁN
6.1 Thu thập dữ liệu hệ thống điện hiện hữu
Bước đầu tiên trong quá trình đánh giá hạ tầng điện cho điện mặt trời là thu thập dữ liệu kỹ thuật của hệ thống điện hiện hữu.
Các thông tin cần thu thập bao gồm sơ đồ một sợi của hệ thống điện, công suất máy biến áp, cấu hình tủ điện và thông số cáp điện.
Ngoài ra, kỹ sư cũng cần thu thập dữ liệu hóa đơn điện trong ít nhất 12 tháng để phân tích xu hướng tiêu thụ điện năng của nhà máy.
Những dữ liệu này là cơ sở quan trọng để đánh giá khả năng tích hợp hệ thống solar.
6.2 Khảo sát thực địa hệ thống điện

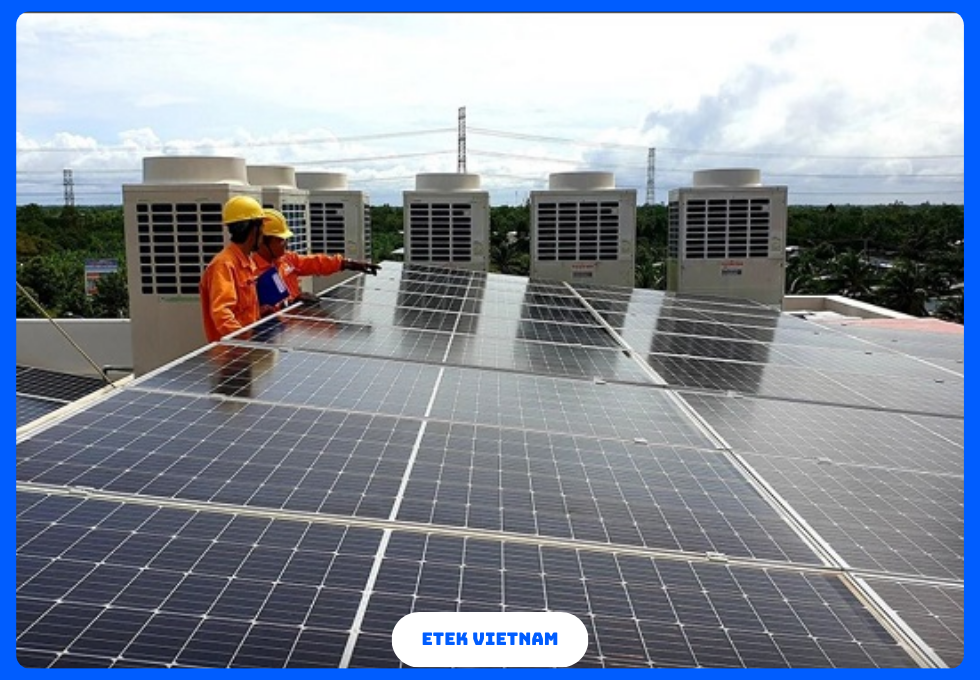

Sau khi thu thập dữ liệu kỹ thuật, đội ngũ kỹ sư sẽ tiến hành khảo sát thực địa tại nhà máy.
Quá trình khảo sát bao gồm kiểm tra tình trạng tủ điện, máy biến áp, hệ thống phân phối và các thiết bị bảo vệ.
Trong giai đoạn kiểm tra điện trước lắp solar, các kỹ sư cũng kiểm tra nhiệt độ thiết bị bằng camera nhiệt để phát hiện các điểm quá nhiệt.
Phương pháp này giúp xác định các vị trí có nguy cơ quá tải trong hạ tầng điện solar.
6.3 Đo phụ tải và chất lượng điện năng
Sau khi khảo sát hiện trường, các thiết bị phân tích điện năng sẽ được lắp đặt để ghi dữ liệu phụ tải.
Thời gian đo thường kéo dài từ 7 đến 14 ngày để đảm bảo dữ liệu phản ánh chính xác hoạt động của nhà máy.
Các thông số được ghi nhận gồm công suất kW, dòng điện A, điện áp V, hệ số công suất cosφ và tổng độ méo hài THD.
Dữ liệu này giúp đánh giá chính xác khả năng đấu nối điện mặt trời vào hệ thống điện hiện hữu.
6.4 Phân tích dữ liệu và mô phỏng hệ thống điện
Sau khi thu thập dữ liệu đo, các kỹ sư sẽ sử dụng phần mềm chuyên dụng để phân tích hệ thống điện.
Các phần mềm phổ biến gồm ETAP, DIgSILENT PowerFactory hoặc PVSyst. Những phần mềm này cho phép mô phỏng dòng điện, điện áp và tổn thất trong hệ thống.
Thông qua mô phỏng, kỹ sư có thể xác định công suất solar tối ưu phù hợp với hạ tầng điện cho điện mặt trời của nhà máy.
6.5 Đề xuất phương án đấu nối hệ thống solar
Sau khi hoàn tất phân tích, đội ngũ kỹ sư sẽ đề xuất phương án kỹ thuật cho việc đấu nối điện mặt trời.
Phương án này bao gồm vị trí đấu nối inverter, cấu hình tủ điện, tiết diện cáp và thiết bị bảo vệ cần bổ sung.
Ngoài ra, các giải pháp nâng cấp hạ tầng điện solar cũng được đề xuất nếu hệ thống hiện hữu không đủ khả năng tiếp nhận công suất solar.
Việc thiết kế đúng ngay từ đầu giúp giảm chi phí đầu tư và đảm bảo hệ thống vận hành ổn định.
6.6 Lập báo cáo khảo sát kỹ thuật
Báo cáo khảo sát là tài liệu tổng hợp toàn bộ kết quả đánh giá hạ tầng điện cho điện mặt trời.
Báo cáo thường bao gồm sơ đồ hệ thống điện, kết quả đo phụ tải, phân tích chất lượng điện năng và đề xuất phương án đấu nối.
Ngoài ra, báo cáo cũng nêu rõ các rủi ro kỹ thuật và khuyến nghị nâng cấp hệ thống điện nếu cần thiết.
Đây là tài liệu quan trọng trong giai đoạn thiết kế và triển khai dự án solar.
6.7 Tầm quan trọng của đánh giá hạ tầng điện trong dự án solar
Đánh giá hạ tầng điện cho điện mặt trời không chỉ là bước khảo sát kỹ thuật mà còn là nền tảng cho toàn bộ dự án solar.
Việc phân tích chính xác hệ thống điện giúp doanh nghiệp xác định công suất solar tối ưu, giảm rủi ro quá tải và nâng cao hiệu quả đầu tư.
Ngoài ra, quá trình kiểm tra điện trước lắp solar còn giúp phát hiện các vấn đề tiềm ẩn trong hệ thống điện của nhà máy.
Nhờ đó doanh nghiệp có thể nâng cấp hệ thống điện đồng thời với việc triển khai solar, tạo ra một hạ tầng năng lượng bền vững và hiệu quả.
7. CÁC TIÊU CHÍ THIẾT KẾ KHI NÂNG CẤP HẠ TẦNG ĐIỆN CHO ĐIỆN MẶT TRỜI TRONG NHÀ MÁY
7.1 Xác định công suất hệ thống phù hợp với hạ tầng điện cho điện mặt trời
Sau khi hoàn tất quá trình khảo sát và đánh giá hệ thống điện, bước tiếp theo là xác định công suất hệ thống PV phù hợp với hạ tầng điện cho điện mặt trời hiện hữu.
Công suất hệ thống thường được tính toán dựa trên ba yếu tố chính gồm phụ tải trung bình ban ngày, công suất máy biến áp và khả năng truyền tải của hệ thống phân phối điện. Trong nhiều nhà máy, phụ tải ban ngày thường chiếm từ 60% đến 80% tổng phụ tải.
Nếu công suất solar vượt quá nhu cầu tiêu thụ điện tại thời điểm phát điện cao nhất, năng lượng dư thừa có thể gây tăng điện áp hoặc phát ngược về lưới. Do đó khi thiết kế hạ tầng điện solar, các kỹ sư thường lựa chọn tỷ lệ công suất PV từ 50% đến 70% công suất máy biến áp.
7.2 Tối ưu điểm đấu nối trong hệ thống phân phối
Điểm đấu nối là vị trí mà hệ thống solar được kết nối với mạng điện nội bộ. Việc lựa chọn điểm đấu nối phù hợp có ảnh hưởng lớn đến hiệu suất của toàn bộ hệ thống.
Trong nhiều nhà máy, inverter thường được kết nối trực tiếp vào tủ MSB hoặc MDB. Tuy nhiên trong các nhà máy có nhiều khu vực sản xuất, việc phân tán điểm đấu nối có thể giúp giảm tổn thất điện năng trong mạng phân phối.
Khi thực hiện đấu nối điện mặt trời, kỹ sư cần tính toán khoảng cách cáp, tổn thất điện áp và dòng điện trên từng tuyến cáp để lựa chọn phương án tối ưu.
7.3 Lựa chọn thiết bị bảo vệ phù hợp
Hệ thống bảo vệ đóng vai trò đảm bảo an toàn cho cả hạ tầng điện cho điện mặt trời và các thiết bị phụ tải trong nhà máy.
Các thiết bị bảo vệ phổ biến trong hệ thống solar bao gồm MCCB, ACB, relay quá dòng, relay chạm đất và cầu dao cách ly DC. Ngoài ra, các inverter hiện đại còn tích hợp nhiều chức năng bảo vệ như chống quá áp, chống đảo lưới và bảo vệ nhiệt.
Trong quá trình kiểm tra điện trước lắp solar, kỹ sư cần kiểm tra sự phối hợp giữa các thiết bị bảo vệ để đảm bảo hệ thống có thể cô lập sự cố nhanh chóng.
7.4 Tối ưu hệ thống cáp điện trong hạ tầng điện solar
Hệ thống cáp điện đóng vai trò truyền tải năng lượng từ inverter đến điểm đấu nối. Việc lựa chọn tiết diện cáp phù hợp giúp giảm tổn thất điện năng và đảm bảo an toàn vận hành.
Trong hệ thống solar rooftop công suất lớn, các tuyến cáp AC thường sử dụng cáp đồng XLPE có tiết diện từ 120 mm² đến 300 mm².
Khi thiết kế hạ tầng điện solar, kỹ sư cần tính toán dòng điện định mức, nhiệt độ môi trường và hệ số nhóm cáp để xác định tiết diện phù hợp theo tiêu chuẩn IEC 60364.
Việc tối ưu hệ thống cáp giúp nâng cao hiệu quả của hạ tầng điện cho điện mặt trời.
7.5 Tích hợp hệ thống giám sát năng lượng
Trong các dự án solar hiện đại, hệ thống giám sát năng lượng đóng vai trò quan trọng trong việc quản lý vận hành.
Hệ thống này cho phép theo dõi công suất phát điện, điện áp, dòng điện và hiệu suất của từng inverter theo thời gian thực.
Các nền tảng giám sát thường sử dụng giao thức truyền thông như Modbus TCP, RS485 hoặc Ethernet để kết nối với các thiết bị đo lường.
Việc tích hợp hệ thống giám sát giúp doanh nghiệp theo dõi hiệu quả vận hành của hạ tầng điện cho điện mặt trời và phát hiện sớm các sự cố kỹ thuật.
7.6 Tối ưu hóa hiệu suất vận hành hệ thống điện
Một trong những mục tiêu quan trọng khi triển khai solar là nâng cao hiệu suất sử dụng năng lượng trong nhà máy.
Khi hệ thống solar được tích hợp đúng cách vào hạ tầng điện cho điện mặt trời, doanh nghiệp có thể giảm đáng kể lượng điện mua từ lưới điện quốc gia.
Ngoài ra, việc tối ưu hóa hệ thống điện còn giúp giảm tổn thất điện năng trong mạng phân phối và nâng cao hệ số công suất.
Các giải pháp như điều chỉnh tụ bù, phân bố phụ tải hợp lý và tối ưu điểm đấu nối giúp hệ thống solar hoạt động hiệu quả hơn.
7.7 Tầm quan trọng của thiết kế kỹ thuật trong dự án solar
Thiết kế kỹ thuật là bước quyết định sự thành công của dự án solar rooftop.
Một thiết kế tốt phải đảm bảo hệ thống solar tương thích hoàn toàn với hạ tầng điện cho điện mặt trời hiện hữu của nhà máy. Ngoài ra, thiết kế cũng cần tính đến khả năng mở rộng trong tương lai.
Nếu hệ thống được thiết kế đúng ngay từ đầu, doanh nghiệp có thể tránh được các chi phí nâng cấp hạ tầng điện sau khi lắp đặt.
Do đó việc đánh giá chi tiết hạ tầng điện solar là nền tảng cho mọi dự án điện mặt trời trong lĩnh vực công nghiệp.
8. LỢI ÍCH DOANH NGHIỆP KHI ĐÁNH GIÁ HẠ TẦNG ĐIỆN CHO ĐIỆN MẶT TRỜI TRƯỚC DỰ ÁN
8.1 Giảm rủi ro kỹ thuật khi đấu nối điện mặt trời
Một trong những lợi ích lớn nhất của việc đánh giá hạ tầng điện cho điện mặt trời là giảm thiểu rủi ro kỹ thuật trong quá trình vận hành.
Nếu hệ thống solar được lắp đặt mà không đánh giá đầy đủ hệ thống điện hiện hữu, nhiều vấn đề có thể xảy ra như quá tải máy biến áp, quá nhiệt tủ điện hoặc dao động điện áp.
Quá trình kiểm tra điện trước lắp solar giúp phát hiện các điểm yếu trong hệ thống điện để có phương án khắc phục trước khi triển khai dự án.
8.2 Tối ưu chi phí đầu tư hệ thống solar
Việc đánh giá kỹ thuật chi tiết giúp doanh nghiệp xác định chính xác công suất solar phù hợp với hệ thống điện.
Nếu công suất được thiết kế quá lớn so với nhu cầu tiêu thụ, hệ thống có thể phát dư điện và làm giảm hiệu quả đầu tư.
Ngược lại, nếu công suất quá nhỏ, doanh nghiệp sẽ không tận dụng hết tiềm năng tiết kiệm chi phí điện.
Thông qua việc đánh giá hạ tầng điện solar, doanh nghiệp có thể lựa chọn quy mô hệ thống tối ưu.
8.3 Nâng cao độ ổn định của hệ thống điện nhà máy
Một hệ thống solar được thiết kế tốt không chỉ cung cấp năng lượng tái tạo mà còn giúp ổn định hệ thống điện.
Các inverter hiện đại có khả năng điều chỉnh hệ số công suất và hỗ trợ ổn định điện áp trong mạng lưới điện nội bộ.
Khi tích hợp đúng vào hạ tầng điện cho điện mặt trời, hệ thống solar có thể giúp giảm dao động điện áp và cải thiện chất lượng điện năng.
8.4 Tăng hiệu quả sử dụng năng lượng
Việc triển khai solar rooftop giúp doanh nghiệp tận dụng nguồn năng lượng mặt trời miễn phí để phục vụ sản xuất.
Trong nhiều nhà máy, hệ thống solar có thể cung cấp từ 20% đến 40% nhu cầu điện năng ban ngày.
Khi hệ thống được tích hợp đúng vào hạ tầng điện cho điện mặt trời, doanh nghiệp có thể giảm đáng kể chi phí điện năng trong dài hạn.
8.5 Hỗ trợ chiến lược phát triển bền vững
Nhiều doanh nghiệp hiện nay đang hướng đến mục tiêu giảm phát thải carbon và sử dụng năng lượng tái tạo.
Việc triển khai solar rooftop là một trong những giải pháp hiệu quả để đạt được mục tiêu này.
Tuy nhiên để hệ thống hoạt động ổn định, việc đánh giá hạ tầng điện cho điện mặt trời là bước không thể thiếu trong giai đoạn chuẩn bị dự án.
8.6 Tăng giá trị tài sản và hạ tầng năng lượng
Một nhà máy có hệ thống điện được nâng cấp và tích hợp năng lượng tái tạo thường có giá trị tài sản cao hơn.
Hệ thống solar giúp doanh nghiệp giảm phụ thuộc vào lưới điện và tăng khả năng tự chủ năng lượng.
Khi được thiết kế đúng theo tiêu chuẩn kỹ thuật, hạ tầng điện solar sẽ trở thành một phần quan trọng của hạ tầng năng lượng trong nhà máy.
8.7 Nền tảng cho các giải pháp năng lượng tương lai
Sau khi hạ tầng điện cho điện mặt trời được nâng cấp, doanh nghiệp có thể tiếp tục triển khai các giải pháp năng lượng tiên tiến khác.
Ví dụ như hệ thống lưu trữ năng lượng BESS, trạm sạc xe điện hoặc hệ thống quản lý năng lượng thông minh.
Những giải pháp này giúp doanh nghiệp tối ưu hóa việc sử dụng năng lượng và giảm chi phí vận hành trong dài hạn.
TÌM HIỂU THÊM:
