NGHIỆM THU ĐIỆN MẶT TRỜI: 6 BƯỚC NGHIỆM THU ĐIỆN MẶT TRỜI GIÚP HỆ THỐNG SOLAR ĐÁP ỨNG TIÊU CHUẨN KỸ THUẬT
nghiệm thu điện mặt trời là giai đoạn quan trọng sau khi hoàn tất thi công dự án solar, nhằm kiểm tra toàn bộ hệ thống từ tấm pin, inverter, tủ điện đến hệ thống monitoring. Quy trình này giúp đảm bảo hệ thống vận hành ổn định, đáp ứng tiêu chuẩn kỹ thuật, an toàn điện và là bước cuối cùng trước khi bàn giao trong giai đoạn EPC điện mặt trời.

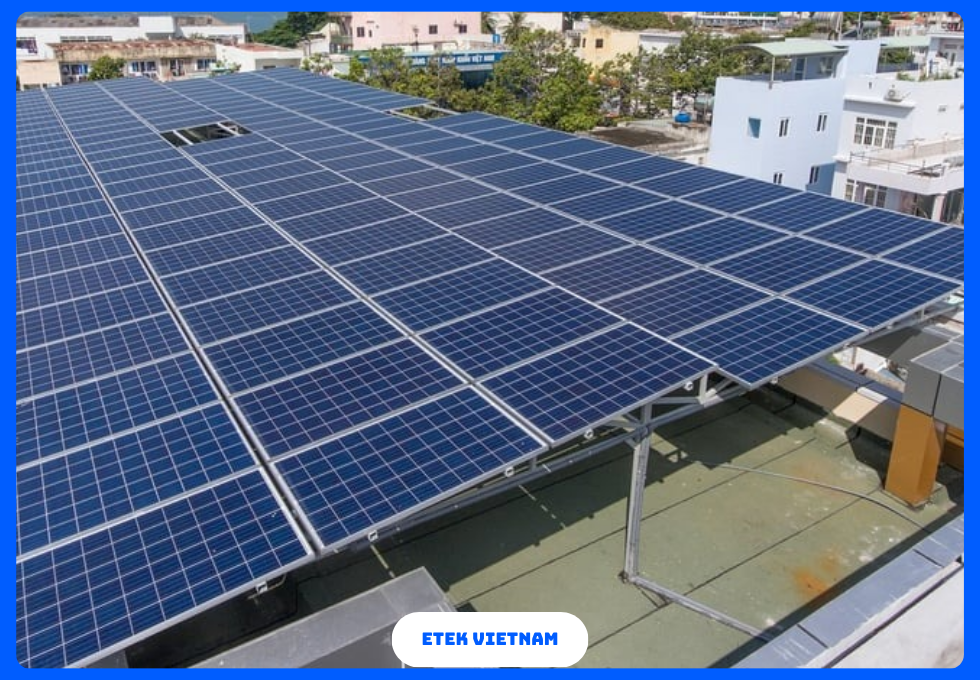

1. Tổng quan về nghiệm thu điện mặt trời trong dự án solar
1.1 Khái niệm nghiệm thu điện mặt trời trong dự án năng lượng tái tạo
nghiệm thu điện mặt trời là quá trình kiểm tra, đánh giá và xác nhận chất lượng toàn bộ hệ thống solar sau khi hoàn tất thi công và lắp đặt. Quá trình này đảm bảo rằng các hạng mục kỹ thuật đáp ứng thiết kế ban đầu, tiêu chuẩn an toàn điện và hiệu suất vận hành.
Hoạt động nghiệm thu thường được thực hiện bởi chủ đầu tư, đơn vị EPC và đơn vị giám sát kỹ thuật. Các tiêu chuẩn phổ biến được áp dụng gồm IEC 62446, IEC 61724 và TCVN liên quan đến hệ thống điện mặt trời.
Quá trình này giúp xác định hệ thống có đủ điều kiện đưa vào vận hành thương mại hay không.
1.2 Vai trò của nghiệm thu trong quá trình nghiệm thu dự án solar
Trong nghiệm thu dự án solar, các kỹ sư sẽ đánh giá từng thành phần của hệ thống như cấu trúc cơ khí, hệ thống điện DC, hệ thống AC và hệ thống điều khiển.
Nếu không thực hiện nghiệm thu đúng quy trình, các lỗi như suy hao điện áp, đấu nối sai cực hoặc hiệu suất inverter thấp có thể không được phát hiện. Điều này làm giảm hiệu suất phát điện và tăng rủi ro cháy nổ.
Nghiệm thu giúp đảm bảo hệ thống đạt công suất thiết kế, thường nằm trong khoảng 97–100% so với tính toán ban đầu.
1.3 Các tiêu chuẩn kỹ thuật áp dụng khi kiểm tra hệ thống điện mặt trời
Trong quá trình kiểm tra hệ thống điện mặt trời, các tiêu chuẩn kỹ thuật quốc tế và trong nước đóng vai trò quan trọng để đánh giá chất lượng dự án.
Một số tiêu chuẩn phổ biến gồm IEC 60364 về an toàn hệ thống điện, IEC 62548 về lắp đặt hệ thống PV và IEC 61724 về giám sát hiệu suất.
Ngoài ra, các dự án tại Việt Nam thường tham chiếu thêm tiêu chuẩn TCVN 7447 và quy chuẩn đấu nối của EVN. Những tiêu chuẩn này đảm bảo hệ thống hoạt động ổn định và an toàn trong suốt vòng đời 20–25 năm.
1.4 Thời điểm thực hiện nghiệm thu kỹ thuật solar
Quá trình nghiệm thu kỹ thuật solar thường được thực hiện sau khi hoàn thành lắp đặt thiết bị và trước khi đóng điện vận hành chính thức.
Các bước kiểm tra được tiến hành theo từng giai đoạn như nghiệm thu cơ khí, nghiệm thu điện DC, nghiệm thu hệ thống inverter và nghiệm thu hệ thống giám sát.
Trong các dự án quy mô lớn trên 1 MWp, quá trình nghiệm thu có thể kéo dài từ 5 đến 10 ngày, tùy thuộc vào số lượng inverter, string và tủ điện.
1.5 Các bên tham gia trong quá trình nghiệm thu hệ thống solar
Trong quá trình nghiệm thu hệ thống solar, thường có sự tham gia của nhiều bên để đảm bảo tính minh bạch và chính xác.
Các bên gồm chủ đầu tư, nhà thầu EPC, đơn vị giám sát kỹ thuật và đôi khi có thêm đơn vị kiểm định độc lập.
Mỗi bên sẽ chịu trách nhiệm đánh giá một phần của hệ thống như cơ khí, điện DC, điện AC hoặc hiệu suất phát điện. Việc phân công rõ ràng giúp quá trình nghiệm thu diễn ra nhanh chóng và chính xác hơn.
1.6 Hồ sơ cần chuẩn bị cho nghiệm thu điện mặt trời
Trước khi tiến hành nghiệm thu điện mặt trời, các bên cần chuẩn bị đầy đủ hồ sơ kỹ thuật để phục vụ quá trình kiểm tra.
Hồ sơ thường bao gồm bản vẽ hoàn công, sơ đồ đấu nối điện, datasheet thiết bị, biên bản test inverter và báo cáo kiểm tra cách điện.
Ngoài ra còn có báo cáo đo điện áp hở mạch Voc, dòng ngắn mạch Isc của các chuỗi pin. Những dữ liệu này giúp kỹ sư đánh giá hiệu suất và xác nhận hệ thống hoạt động đúng thiết kế.
Để hiểu tổng thể cách hệ thống solar vận hành trước khi nghiệm thu, bạn nên đọc bài “Hệ thống điện năng lượng mặt trời là gì? Tổng quan toàn diện về solar power”.
2. Bước 1: Kiểm tra tấm pin trong nghiệm thu điện mặt trời
2.1 Kiểm tra tình trạng vật lý của tấm pin
Trong nghiệm thu điện mặt trời, bước đầu tiên là kiểm tra tình trạng vật lý của các tấm pin quang điện. Đây là thành phần quan trọng quyết định hiệu suất phát điện của toàn bộ hệ thống.
Kỹ sư sẽ kiểm tra bề mặt kính cường lực của module PV để phát hiện các vết nứt, trầy xước hoặc hiện tượng delamination. Những lỗi này có thể làm giảm hiệu suất phát điện từ 2 đến 10%.
Ngoài ra, cần đảm bảo khung nhôm module không bị cong vênh và các điểm tiếp địa được lắp đặt đúng tiêu chuẩn IEC.
2.2 Đánh giá công suất danh định của module
Trong quá trình kiểm tra hệ thống điện mặt trời, kỹ sư cần xác nhận công suất danh định của tấm pin so với thiết kế ban đầu.
Ví dụ một dự án 1 MWp có thể sử dụng module 550 Wp, tương đương khoảng 1.820 tấm pin. Công suất thực tế của hệ thống phải nằm trong sai số cho phép ±3%.
Thông tin này được xác minh dựa trên datasheet của nhà sản xuất và số serial trên từng module.
2.3 Kiểm tra hệ thống đấu nối chuỗi pin
Một phần quan trọng trong nghiệm thu kỹ thuật solar là kiểm tra hệ thống đấu nối string của các module.
Các chuỗi pin thường được thiết kế với điện áp từ 800V đến 1.500V DC tùy theo loại inverter. Kỹ sư sẽ kiểm tra số lượng module trên mỗi string và so sánh với bản vẽ thiết kế.
Nếu đấu nối sai số lượng module, điện áp có thể vượt quá giới hạn của inverter, gây nguy cơ hư hỏng thiết bị.
2.4 Đo điện áp hở mạch Voc của chuỗi pin
Trong nghiệm thu hệ thống solar, phép đo Voc là bước quan trọng để xác nhận chuỗi pin hoạt động bình thường.
Giá trị Voc đo được phải tương ứng với giá trị tính toán dựa trên số lượng module và điều kiện nhiệt độ môi trường. Ví dụ một module 550 Wp có Voc khoảng 49V.
Nếu một chuỗi gồm 20 module, điện áp hở mạch dự kiến khoảng 980V. Sai số cho phép thường dưới 5%.
2.5 Đo dòng ngắn mạch Isc
Khi kiểm tra hệ thống điện mặt trời, dòng ngắn mạch Isc được đo để đánh giá khả năng phát điện của chuỗi pin.
Kỹ sư sử dụng thiết bị chuyên dụng như clamp meter DC để đo Isc tại combiner box. Giá trị đo được phải gần với thông số trong datasheet module.
Nếu dòng Isc thấp hơn 10% so với thiết kế, có thể chuỗi pin đang bị che bóng hoặc lỗi đấu nối.
2.6 Kiểm tra hiện tượng che bóng
Trong quá trình nghiệm thu điện mặt trời, hiện tượng shading có thể làm giảm đáng kể sản lượng điện.
Kỹ sư sẽ kiểm tra vị trí lắp đặt để đảm bảo không có vật cản như cột điện, cây xanh hoặc tòa nhà che bóng tấm pin.
Chỉ cần 5% diện tích pin bị che bóng cũng có thể làm giảm sản lượng chuỗi pin đến 20% nếu không có tối ưu hóa.
2.7 Kiểm tra hệ thống tiếp địa của tấm pin
Một phần quan trọng trong nghiệm thu dự án solar là kiểm tra hệ thống tiếp địa của khung pin.
Điện trở tiếp địa thường phải nhỏ hơn 4 ohm theo tiêu chuẩn an toàn điện. Các dây tiếp địa được kết nối với khung nhôm module và hệ thống khung giá đỡ.
Việc tiếp địa đúng kỹ thuật giúp bảo vệ hệ thống khỏi sét lan truyền và sự cố điện áp cao.
3. Bước 2: Kiểm tra hệ thống inverter trong nghiệm thu điện mặt trời
3.1 Vai trò của inverter trong nghiệm thu điện mặt trời
Trong nghiệm thu điện mặt trời, inverter là thiết bị trung tâm quyết định khả năng chuyển đổi điện năng từ dòng DC sang AC. Hiệu suất của inverter thường nằm trong khoảng 97–99%, do đó việc kiểm tra thiết bị này đóng vai trò quan trọng trong quá trình nghiệm thu.
Inverter phải đáp ứng đúng công suất thiết kế của dự án. Ví dụ một hệ thống 1 MWp có thể sử dụng 10 inverter 100 kW hoặc 4 inverter 250 kW. Nếu công suất inverter không phù hợp với thiết kế, hệ thống có thể xảy ra hiện tượng clipping hoặc giảm hiệu suất phát điện.
Quá trình kiểm tra inverter là bước bắt buộc trong nghiệm thu kỹ thuật solar nhằm đảm bảo thiết bị hoạt động ổn định trước khi đưa vào vận hành.
3.2 Kiểm tra thông số kỹ thuật của inverter
Trong quá trình kiểm tra hệ thống điện mặt trời, kỹ sư cần xác minh các thông số kỹ thuật quan trọng của inverter theo datasheet của nhà sản xuất.
Các thông số cần kiểm tra bao gồm điện áp đầu vào DC tối đa, dải điện áp MPPT, dòng điện đầu vào tối đa và công suất AC đầu ra.
Ví dụ một inverter 100 kW thường có điện áp đầu vào tối đa 1100V DC, dải MPPT từ 200V đến 1000V và hiệu suất chuyển đổi khoảng 98.5%.
Những thông số này cần được so sánh với bản vẽ thiết kế để đảm bảo hệ thống hoạt động đúng cấu hình ban đầu trong quá trình nghiệm thu hệ thống solar.
3.3 Kiểm tra đấu nối DC vào inverter
Trong quá trình nghiệm thu điện mặt trời, đấu nối DC vào inverter phải được kiểm tra kỹ lưỡng để tránh lỗi cực tính hoặc lỏng kết nối.
Kỹ sư sẽ kiểm tra các đầu nối MC4, cáp DC và cầu chì bảo vệ string trước khi kết nối vào inverter.
Tiết diện cáp DC thường nằm trong khoảng 4 mm² đến 10 mm² tùy theo dòng điện thiết kế. Nếu tiết diện cáp nhỏ hơn yêu cầu, tổn thất điện năng có thể tăng lên đáng kể.
Ngoài ra cần đảm bảo điện áp của chuỗi pin không vượt quá điện áp tối đa mà inverter cho phép.
3.4 Kiểm tra đấu nối AC của inverter
Một phần quan trọng trong nghiệm thu dự án solar là kiểm tra hệ thống đấu nối AC từ inverter đến tủ điện phân phối.
Kỹ sư sẽ kiểm tra tiết diện cáp AC, thiết bị bảo vệ như MCCB hoặc ACB và hệ thống tiếp địa.
Điện áp đầu ra của inverter thường là 3 pha 380V hoặc 400V. Sai số điện áp cho phép thường trong khoảng ±5%.
Việc kiểm tra này đảm bảo hệ thống điện AC có thể truyền tải công suất phát điện từ inverter đến tủ điện tổng mà không gây quá tải.
3.5 Kiểm tra hệ thống MPPT
Trong nghiệm thu kỹ thuật solar, hệ thống MPPT của inverter cần được kiểm tra để đảm bảo khả năng tối ưu hóa điểm công suất của chuỗi pin.
MPPT giúp inverter tìm điểm điện áp và dòng điện tối ưu để đạt công suất phát điện cao nhất.
Một inverter có thể có từ 2 đến 12 bộ MPPT tùy theo thiết kế. Ví dụ inverter 100 kW thường có 6 MPPT.
Kỹ sư sẽ kiểm tra các giá trị điện áp và dòng điện của từng MPPT để đảm bảo các chuỗi pin hoạt động cân bằng.
3.6 Kiểm tra hiệu suất hoạt động của inverter
Trong quá trình nghiệm thu hệ thống solar, hiệu suất của inverter cần được đo trong điều kiện vận hành thực tế.
Hiệu suất chuyển đổi DC sang AC thường nằm trong khoảng 97.5% đến 99%. Nếu hiệu suất thấp hơn 95%, cần kiểm tra lại cấu hình hệ thống.
Ngoài ra cần theo dõi nhiệt độ hoạt động của inverter. Nhiệt độ vận hành tối ưu thường nằm trong khoảng 25°C đến 60°C.
Các thông số này được ghi lại trong biên bản nghiệm thu điện mặt trời để làm cơ sở bàn giao hệ thống.
3.7 Kiểm tra hệ thống bảo vệ của inverter
Trong kiểm tra hệ thống điện mặt trời, inverter cần có các chức năng bảo vệ để đảm bảo an toàn vận hành.
Các chức năng bảo vệ phổ biến gồm bảo vệ quá áp DC, quá dòng, quá nhiệt và chống đảo lưới.
Ngoài ra, inverter còn phải có chức năng tự ngắt khi lưới điện mất điện theo tiêu chuẩn grid code.
Việc kiểm tra đầy đủ các chức năng bảo vệ giúp đảm bảo hệ thống đáp ứng yêu cầu kỹ thuật trong quá trình nghiệm thu dự án solar.
Trước khi nghiệm thu kỹ thuật, hệ thống cần được chạy thử tại bài “Chạy thử điện mặt trời: 6 bước chạy thử điện mặt trời giúp kiểm tra hệ thống solar trước khi vận hành (70)”.
4. Bước 3: Kiểm tra hệ thống tủ điện và combiner box
4.1 Vai trò của tủ điện trong nghiệm thu điện mặt trời
Trong nghiệm thu điện mặt trời, tủ điện đóng vai trò tập trung và phân phối điện năng trong toàn bộ hệ thống.
Hệ thống tủ điện thường bao gồm combiner box DC, tủ inverter AC và tủ điện tổng.
Các tủ điện phải được thiết kế đạt chuẩn IP65 hoặc IP66 để đảm bảo khả năng chống bụi và nước trong môi trường ngoài trời.
Việc kiểm tra tủ điện giúp đảm bảo hệ thống phân phối điện hoạt động ổn định và an toàn trong suốt vòng đời dự án.
4.2 Kiểm tra combiner box trong nghiệm thu hệ thống solar
Trong nghiệm thu hệ thống solar, combiner box có nhiệm vụ gom nhiều chuỗi pin lại trước khi đưa điện DC vào inverter.
Một combiner box thường kết nối từ 8 đến 24 chuỗi pin. Mỗi chuỗi được bảo vệ bằng cầu chì DC riêng biệt.
Kỹ sư sẽ kiểm tra tình trạng cầu chì, thiết bị chống sét lan truyền và các điểm đấu nối cáp.
Ngoài ra cần kiểm tra điện áp và dòng điện của từng chuỗi pin để đảm bảo hệ thống hoạt động cân bằng.
4.3 Kiểm tra thiết bị chống sét lan truyền
Trong nghiệm thu kỹ thuật solar, thiết bị chống sét lan truyền (SPD) là thành phần quan trọng giúp bảo vệ inverter và tấm pin.
SPD được lắp đặt tại combiner box và tủ điện AC để bảo vệ hệ thống khỏi xung điện áp cao.
Điện áp bảo vệ của SPD thường nằm trong khoảng 600V đến 1500V DC đối với hệ thống điện mặt trời.
Kỹ sư cần kiểm tra trạng thái hoạt động của SPD và đảm bảo thiết bị chưa bị kích hoạt trước khi bàn giao.
4.4 Kiểm tra hệ thống cáp điện
Trong kiểm tra hệ thống điện mặt trời, cáp điện là yếu tố ảnh hưởng trực tiếp đến tổn thất năng lượng của hệ thống.
Cáp DC thường sử dụng loại PV1-F hoặc H1Z2Z2-K có khả năng chịu nhiệt lên đến 120°C.
Tiết diện cáp được lựa chọn dựa trên dòng điện thiết kế và chiều dài đường dây.
Nếu lựa chọn sai tiết diện cáp, tổn thất điện năng có thể tăng từ 2% đến 5%.
4.5 Kiểm tra hệ thống tiếp địa
Trong nghiệm thu dự án solar, hệ thống tiếp địa giúp bảo vệ thiết bị và con người khỏi sự cố điện.
Điện trở tiếp địa của hệ thống thường phải nhỏ hơn 4 ohm đối với hệ thống điện mặt trời.
Kỹ sư sẽ sử dụng thiết bị đo điện trở đất để kiểm tra giá trị này tại các điểm tiếp địa chính.
Việc đảm bảo tiếp địa đạt chuẩn giúp giảm nguy cơ hư hỏng thiết bị khi có sự cố sét đánh hoặc quá áp.
4.6 Kiểm tra nhiệt độ vận hành của tủ điện
Trong nghiệm thu hệ thống solar, nhiệt độ bên trong tủ điện cần được kiểm tra để đảm bảo thiết bị hoạt động ổn định.
Nhiệt độ vận hành của tủ điện thường không vượt quá 50°C trong điều kiện môi trường 35°C.
Nếu nhiệt độ quá cao, cần kiểm tra hệ thống thông gió hoặc quạt làm mát trong tủ điện.
Điều này giúp tránh hiện tượng giảm tuổi thọ của các thiết bị điện.
4.7 Kiểm tra nhãn và sơ đồ đấu nối
Một bước quan trọng trong nghiệm thu điện mặt trời là kiểm tra nhãn thiết bị và sơ đồ đấu nối trong tủ điện.
Mỗi dây cáp và thiết bị cần được đánh dấu rõ ràng theo tiêu chuẩn IEC hoặc quy định của dự án.
Sơ đồ đấu nối phải được đặt trong tủ điện để phục vụ công tác vận hành và bảo trì sau này.
Việc đánh dấu đầy đủ giúp kỹ sư dễ dàng kiểm tra và xử lý sự cố trong quá trình vận hành hệ thống.
5. Bước 4: Kiểm tra hệ thống monitoring trong nghiệm thu điện mặt trời
5.1 Vai trò của hệ thống monitoring trong nghiệm thu điện mặt trời
Trong nghiệm thu điện mặt trời, hệ thống monitoring là thành phần quan trọng giúp giám sát hiệu suất phát điện và trạng thái vận hành của toàn bộ hệ thống solar theo thời gian thực.
Monitoring cho phép theo dõi các thông số như công suất phát điện, điện áp DC, dòng điện, công suất inverter và sản lượng điện theo ngày hoặc theo tháng.
Một hệ thống solar quy mô 1 MWp thường tạo ra khoảng 3.500–4.500 kWh điện mỗi ngày tùy theo bức xạ mặt trời. Hệ thống giám sát sẽ ghi nhận toàn bộ dữ liệu này để phục vụ công tác phân tích hiệu suất.
Việc kiểm tra monitoring là bước bắt buộc trong nghiệm thu hệ thống solar nhằm đảm bảo dữ liệu vận hành được truyền tải chính xác.
5.2 Kiểm tra kết nối dữ liệu của inverter
Trong quá trình kiểm tra hệ thống điện mặt trời, inverter phải được kết nối với hệ thống giám sát thông qua giao thức truyền thông.
Các giao thức phổ biến gồm RS485, Modbus TCP/IP hoặc Ethernet. Một số hệ thống hiện đại còn sử dụng kết nối WiFi hoặc 4G để truyền dữ liệu lên nền tảng cloud.
Kỹ sư sẽ kiểm tra xem tất cả inverter có xuất hiện trên phần mềm monitoring hay không. Nếu một inverter không hiển thị dữ liệu, có thể xảy ra lỗi cấu hình địa chỉ hoặc lỗi kết nối cáp truyền thông.
Bước kiểm tra này đảm bảo hệ thống có thể giám sát hoạt động của từng thiết bị trong suốt vòng đời vận hành.
5.3 Kiểm tra dữ liệu sản lượng điện
Trong nghiệm thu kỹ thuật solar, việc kiểm tra dữ liệu sản lượng điện giúp đánh giá hiệu suất thực tế của hệ thống.
Kỹ sư sẽ so sánh dữ liệu sản lượng điện trên hệ thống monitoring với công suất thiết kế của dự án.
Ví dụ một hệ thống điện mặt trời 500 kWp tại khu vực miền Nam Việt Nam có thể tạo ra khoảng 2.000 kWh mỗi ngày trong điều kiện nắng tốt.
Nếu sản lượng thực tế thấp hơn 10% so với dự kiến, cần kiểm tra lại hệ thống pin, inverter hoặc hiện tượng che bóng.
Việc phân tích dữ liệu sản lượng giúp xác nhận hệ thống đạt hiệu suất thiết kế trong nghiệm thu dự án solar.
5.4 Kiểm tra thông số điện áp và dòng điện
Trong quá trình nghiệm thu điện mặt trời, các thông số điện áp và dòng điện của hệ thống phải được theo dõi thông qua phần mềm monitoring.
Các thông số quan trọng gồm điện áp DC của chuỗi pin, dòng điện string, điện áp AC đầu ra và tần số lưới.
Ví dụ điện áp DC của chuỗi pin thường nằm trong khoảng 600V đến 1000V tùy theo cấu hình hệ thống.
Tần số lưới điện tiêu chuẩn tại Việt Nam là 50 Hz, với sai số cho phép khoảng ±0.2 Hz. Việc theo dõi các thông số này giúp phát hiện sớm các bất thường trong hệ thống.
5.5 Kiểm tra chức năng cảnh báo sự cố
Trong nghiệm thu hệ thống solar, hệ thống monitoring cần có khả năng phát hiện và cảnh báo các lỗi vận hành.
Các cảnh báo phổ biến gồm lỗi inverter, mất kết nối chuỗi pin, quá nhiệt thiết bị hoặc lỗi lưới điện.
Khi xảy ra sự cố, hệ thống sẽ gửi cảnh báo qua email hoặc tin nhắn đến kỹ sư vận hành.
Nhờ đó, các vấn đề kỹ thuật có thể được xử lý nhanh chóng, giúp giảm thời gian gián đoạn phát điện của hệ thống solar.
5.6 Kiểm tra lưu trữ dữ liệu vận hành
Một bước quan trọng trong kiểm tra hệ thống điện mặt trời là xác nhận khả năng lưu trữ dữ liệu của hệ thống monitoring.
Thông thường dữ liệu vận hành được lưu trữ tối thiểu 5 đến 10 năm để phục vụ công tác phân tích hiệu suất và bảo trì hệ thống.
Các dữ liệu được lưu trữ bao gồm công suất phát điện, điện áp, dòng điện và nhiệt độ thiết bị.
Việc lưu trữ dữ liệu đầy đủ giúp chủ đầu tư đánh giá hiệu quả kinh tế của dự án trong dài hạn.
5.7 Kiểm tra khả năng truy cập hệ thống
Trong nghiệm thu dự án solar, hệ thống monitoring cần cho phép truy cập từ nhiều thiết bị như máy tính, điện thoại hoặc máy tính bảng.
Kỹ sư sẽ kiểm tra quyền truy cập của các tài khoản quản trị và tài khoản người dùng.
Ngoài ra cần xác nhận rằng hệ thống có thể truy cập từ xa thông qua internet để phục vụ công tác giám sát vận hành.
Điều này giúp chủ đầu tư theo dõi sản lượng điện của hệ thống mọi lúc mọi nơi.
Sau nghiệm thu kỹ thuật, hệ thống cần kiểm định an toàn tại bài “Kiểm định điện mặt trời: 6 bước kiểm định điện mặt trời trước khi đưa hệ thống solar vào vận hành (72)”.
6. Bước 5: Kiểm tra vận hành thử trong nghiệm thu điện mặt trời
6.1 Khởi động hệ thống trong nghiệm thu điện mặt trời
Sau khi hoàn tất các bước kiểm tra thiết bị, hệ thống sẽ được khởi động để thực hiện vận hành thử.
Trong nghiệm thu điện mặt trời, quá trình khởi động bao gồm đóng điện DC từ chuỗi pin vào inverter và sau đó hòa lưới AC.
Kỹ sư sẽ theo dõi các thông số điện áp, dòng điện và công suất để đảm bảo hệ thống hoạt động ổn định.
Thời gian vận hành thử thường kéo dài từ 24 đến 72 giờ để kiểm tra độ ổn định của hệ thống.
6.2 Kiểm tra công suất phát điện
Trong quá trình nghiệm thu hệ thống solar, công suất phát điện thực tế cần được đo và so sánh với công suất thiết kế.
Ví dụ một hệ thống 100 kWp trong điều kiện bức xạ 1000 W/m² có thể đạt công suất gần 100 kW.
Tuy nhiên do các yếu tố như nhiệt độ môi trường và tổn thất hệ thống, công suất thực tế thường đạt khoảng 90–95% công suất danh định.
Kỹ sư sẽ ghi nhận dữ liệu này để đánh giá hiệu suất của dự án.
6.3 Kiểm tra độ ổn định của inverter
Trong nghiệm thu kỹ thuật solar, inverter cần hoạt động liên tục mà không xảy ra lỗi trong thời gian vận hành thử.
Các thông số như nhiệt độ thiết bị, điện áp đầu vào và tần số lưới phải nằm trong giới hạn cho phép.
Nếu inverter liên tục ngắt kết nối hoặc báo lỗi, cần kiểm tra lại hệ thống đấu nối và cấu hình thiết bị.
Việc đảm bảo inverter hoạt động ổn định giúp hệ thống đạt hiệu suất phát điện tối đa.
6.4 Kiểm tra khả năng hòa lưới
Trong kiểm tra hệ thống điện mặt trời, khả năng hòa lưới là yếu tố quan trọng đối với các dự án nối lưới.
Inverter phải đồng bộ điện áp và tần số với lưới điện trước khi bắt đầu phát điện.
Tại Việt Nam, điện áp lưới tiêu chuẩn là 380V đối với hệ thống ba pha và tần số 50 Hz.
Nếu thông số lưới nằm ngoài phạm vi cho phép, inverter sẽ tự động ngắt để bảo vệ hệ thống.
6.5 Kiểm tra tổn thất hệ thống
Trong nghiệm thu điện mặt trời, tổn thất hệ thống cần được đánh giá để đảm bảo hiệu suất dự án.
Các loại tổn thất phổ biến gồm tổn thất cáp DC, tổn thất inverter và tổn thất do nhiệt độ.
Tổng tổn thất của hệ thống solar thường nằm trong khoảng 10–15%.
Nếu tổn thất vượt quá giá trị này, cần kiểm tra lại thiết kế hệ thống hoặc chất lượng thiết bị.
6.6 Kiểm tra nhiệt độ vận hành của tấm pin
Trong nghiệm thu dự án solar, nhiệt độ của tấm pin cũng được theo dõi để đánh giá hiệu suất hệ thống.
Nhiệt độ bề mặt module thường cao hơn nhiệt độ môi trường khoảng 20–30°C.
Ví dụ khi nhiệt độ môi trường là 35°C, nhiệt độ tấm pin có thể lên đến 60°C.
Nhiệt độ cao làm giảm hiệu suất phát điện khoảng 0.4–0.5% cho mỗi độ C tăng thêm.
6.7 Đánh giá hiệu suất hệ thống
Trong nghiệm thu hệ thống solar, hiệu suất tổng thể của hệ thống được đánh giá thông qua chỉ số Performance Ratio (PR).
PR được tính bằng tỷ lệ giữa sản lượng điện thực tế và sản lượng điện lý thuyết.
Một hệ thống điện mặt trời chất lượng cao thường có PR từ 75% đến 85%.
Nếu PR thấp hơn 70%, cần kiểm tra lại toàn bộ hệ thống để xác định nguyên nhân suy giảm hiệu suất.
7. Bước 6: Hoàn thiện hồ sơ trong nghiệm thu điện mặt trời và bàn giao hệ thống
7.1 Vai trò của hồ sơ trong nghiệm thu điện mặt trời
Trong nghiệm thu điện mặt trời, hồ sơ kỹ thuật đóng vai trò quan trọng nhằm xác nhận rằng toàn bộ hệ thống solar đã được lắp đặt đúng thiết kế và đáp ứng các tiêu chuẩn kỹ thuật.
Hồ sơ nghiệm thu không chỉ là tài liệu chứng minh chất lượng thi công mà còn là cơ sở pháp lý để bàn giao hệ thống cho chủ đầu tư vận hành.
Đối với các dự án điện mặt trời quy mô lớn từ 500 kWp đến vài MWp, hồ sơ nghiệm thu thường bao gồm hàng trăm trang tài liệu kỹ thuật.
Việc hoàn thiện hồ sơ đầy đủ giúp đảm bảo quá trình nghiệm thu dự án solar diễn ra minh bạch và chính xác.
7.2 Hồ sơ bản vẽ hoàn công của hệ thống
Trong nghiệm thu hệ thống solar, bản vẽ hoàn công là tài liệu bắt buộc để thể hiện cấu trúc thực tế của hệ thống sau khi thi công.
Bản vẽ hoàn công bao gồm sơ đồ bố trí tấm pin, sơ đồ đấu nối chuỗi pin, sơ đồ kết nối inverter và hệ thống tủ điện.
Ngoài ra còn có sơ đồ đường cáp DC và AC, vị trí combiner box và hệ thống tiếp địa.
Những bản vẽ này giúp kỹ sư vận hành hiểu rõ cấu trúc hệ thống và hỗ trợ công tác bảo trì sau này.
7.3 Hồ sơ kiểm tra thiết bị trong nghiệm thu kỹ thuật solar
Một phần quan trọng của nghiệm thu kỹ thuật solar là các báo cáo kiểm tra thiết bị trước khi bàn giao.
Các báo cáo này bao gồm kết quả đo điện áp hở mạch Voc, dòng ngắn mạch Isc, điện trở cách điện của cáp và điện trở tiếp địa.
Ví dụ điện trở cách điện của hệ thống DC thường phải lớn hơn 1 MΩ để đảm bảo an toàn điện.
Ngoài ra còn có báo cáo kiểm tra hiệu suất inverter, báo cáo thử nghiệm hệ thống monitoring và kết quả vận hành thử của hệ thống solar.
7.4 Biên bản nghiệm thu hệ thống solar
Trong quá trình nghiệm thu hệ thống solar, biên bản nghiệm thu là tài liệu xác nhận rằng các bên liên quan đã kiểm tra và đồng ý với chất lượng hệ thống.
Biên bản nghiệm thu thường bao gồm thông tin về công suất hệ thống, số lượng inverter, số lượng tấm pin và kết quả kiểm tra kỹ thuật.
Ngoài ra biên bản còn ghi nhận các thông số vận hành thử như công suất phát điện, điện áp lưới và hiệu suất hệ thống.
Tài liệu này cần được ký xác nhận bởi chủ đầu tư, nhà thầu EPC và đơn vị giám sát kỹ thuật.
7.5 Hồ sơ hướng dẫn vận hành và bảo trì
Sau khi hoàn tất nghiệm thu điện mặt trời, nhà thầu EPC cần bàn giao bộ tài liệu hướng dẫn vận hành và bảo trì cho chủ đầu tư.
Tài liệu này bao gồm hướng dẫn khởi động hệ thống, quy trình kiểm tra inverter, vệ sinh tấm pin và kiểm tra hệ thống điện.
Thông thường hệ thống điện mặt trời cần được vệ sinh tấm pin từ 3 đến 6 tháng một lần để duy trì hiệu suất phát điện.
Ngoài ra, việc kiểm tra inverter và tủ điện cũng nên thực hiện định kỳ hàng năm.
7.6 Bàn giao hệ thống sau nghiệm thu dự án solar
Sau khi hoàn tất tất cả các bước nghiệm thu dự án solar, hệ thống sẽ được bàn giao cho chủ đầu tư để đưa vào vận hành chính thức.
Quá trình bàn giao bao gồm chuyển giao quyền quản trị hệ thống monitoring, cung cấp tài khoản truy cập và hướng dẫn sử dụng phần mềm giám sát.
Ngoài ra nhà thầu EPC cũng cần cung cấp thông tin bảo hành thiết bị như inverter, tấm pin và hệ thống tủ điện.
Thông thường tấm pin có thời gian bảo hành hiệu suất lên đến 25 năm và inverter từ 5 đến 10 năm.
7.7 Kiểm tra lần cuối trước khi đưa vào vận hành
Trước khi kết thúc nghiệm thu điện mặt trời, các kỹ sư sẽ thực hiện kiểm tra tổng thể lần cuối của hệ thống.
Bước kiểm tra này bao gồm xác nhận tất cả inverter hoạt động ổn định, hệ thống monitoring ghi nhận dữ liệu chính xác và các tủ điện hoạt động bình thường.
Ngoài ra cần kiểm tra lại hệ thống tiếp địa, thiết bị chống sét và các điểm đấu nối điện.
Sau khi hoàn tất bước này, hệ thống solar được xem là đủ điều kiện đưa vào vận hành thương mại.
8. Các lỗi thường gặp trong nghiệm thu điện mặt trời
8.1 Lỗi đấu nối chuỗi pin
Trong nghiệm thu điện mặt trời, lỗi đấu nối chuỗi pin là một trong những lỗi phổ biến nhất.
Nếu số lượng module trong một chuỗi không đúng thiết kế, điện áp đầu vào của inverter có thể vượt quá giới hạn cho phép.
Ví dụ inverter có điện áp tối đa 1100V nhưng chuỗi pin có thể tạo ra 1200V trong điều kiện nhiệt độ thấp.
Điều này có thể gây hư hỏng inverter và giảm tuổi thọ hệ thống solar.
8.2 Lỗi cấu hình inverter
Trong nghiệm thu kỹ thuật solar, cấu hình inverter sai cũng có thể làm giảm hiệu suất hệ thống.
Một số lỗi phổ biến bao gồm cấu hình sai điện áp lưới, tần số lưới hoặc chế độ vận hành.
Ví dụ nếu inverter được cài đặt tần số 60 Hz thay vì 50 Hz, thiết bị sẽ không thể hòa lưới.
Do đó bước kiểm tra cấu hình inverter là rất quan trọng trong quá trình kiểm tra hệ thống điện mặt trời.
8.3 Lỗi hệ thống monitoring
Trong nghiệm thu hệ thống solar, hệ thống monitoring đôi khi gặp lỗi truyền dữ liệu.
Nguyên nhân có thể do cáp truyền thông RS485 bị đấu sai cực hoặc cấu hình địa chỉ inverter không chính xác.
Nếu hệ thống monitoring không hoạt động, chủ đầu tư sẽ không thể theo dõi sản lượng điện và hiệu suất của hệ thống.
Điều này ảnh hưởng trực tiếp đến việc quản lý vận hành dự án điện mặt trời.
8.4 Lỗi tiếp địa không đạt chuẩn
Trong nghiệm thu dự án solar, hệ thống tiếp địa không đạt chuẩn là vấn đề nghiêm trọng liên quan đến an toàn điện.
Nếu điện trở tiếp địa lớn hơn 4 ohm, hệ thống có thể không đảm bảo an toàn khi xảy ra sự cố sét đánh hoặc quá áp.
Điều này có thể gây hư hỏng inverter, tủ điện hoặc các thiết bị điện khác trong hệ thống.
Vì vậy việc kiểm tra tiếp địa là bước quan trọng trong kiểm tra hệ thống điện mặt trời.
8.5 Lỗi lắp đặt cơ khí
Trong nghiệm thu điện mặt trời, các lỗi cơ khí như lắp đặt khung pin không chắc chắn hoặc siết bu lông không đúng lực có thể xảy ra.
Những lỗi này có thể gây nguy hiểm trong điều kiện gió mạnh hoặc mưa bão.
Thông thường lực siết bu lông của khung pin nằm trong khoảng 30–40 Nm tùy theo thiết kế khung.
Việc kiểm tra cơ khí giúp đảm bảo độ bền của hệ thống solar trong suốt vòng đời 20–25 năm.
8.6 Lỗi lựa chọn cáp điện
Trong nghiệm thu kỹ thuật solar, nếu tiết diện cáp điện không phù hợp với dòng điện thiết kế sẽ gây tổn thất năng lượng lớn.
Ví dụ một chuỗi pin có dòng điện 13A nhưng sử dụng cáp tiết diện nhỏ hơn 4 mm² có thể gây sụt áp đáng kể.
Tổn thất cáp DC thường được thiết kế dưới 2% tổng công suất hệ thống.
Do đó việc kiểm tra cáp điện là bước cần thiết trong nghiệm thu hệ thống solar.
8.7 Lỗi che bóng tấm pin
Trong nghiệm thu dự án solar, hiện tượng che bóng tấm pin cũng cần được kiểm tra kỹ lưỡng.
Chỉ cần một phần nhỏ của module bị che bóng cũng có thể làm giảm công suất của toàn bộ chuỗi pin.
Điều này đặc biệt quan trọng đối với các hệ thống rooftop tại khu vực đô thị.
Việc đánh giá che bóng giúp đảm bảo hệ thống đạt hiệu suất phát điện tối ưu sau khi hoàn tất nghiệm thu điện mặt trời.
Kết luận
Quy trình nghiệm thu điện mặt trời là bước quan trọng nhằm đảm bảo hệ thống solar được lắp đặt đúng tiêu chuẩn kỹ thuật và có thể vận hành ổn định trong dài hạn. Từ việc kiểm tra tấm pin, inverter, tủ điện đến hệ thống monitoring và vận hành thử, mỗi bước đều đóng vai trò quyết định đến hiệu suất phát điện của dự án.
Việc thực hiện đầy đủ quy trình nghiệm thu hệ thống solar, kiểm tra hệ thống điện mặt trời và nghiệm thu kỹ thuật solar giúp phát hiện sớm các lỗi kỹ thuật, giảm rủi ro vận hành và đảm bảo hệ thống đạt hiệu suất thiết kế.
Đây cũng là bước cuối cùng trước khi hoàn tất nghiệm thu dự án solar và bàn giao hệ thống cho chủ đầu tư đưa vào khai thác thương mại.
TÌM HIỂU THÊM:
