THIẾT KẾ PCS BESS: 5 NGUYÊN TẮC ĐỒNG BỘ AC/DC VÀ KẾT NỐI ĐIỆN AN TOÀN
Thiết kế PCS BESS là nền tảng kỹ thuật quyết định khả năng tích hợp an toàn giữa pin lưu trữ, bộ chuyển đổi công suất và lưới điện. Bài viết phân tích nguyên tắc thiết kế PCS và sơ đồ kết nối điện, làm rõ mối liên kết PCS – pin – inverter – lưới, từ đó tạo cơ sở cho các bước thiết kế điều khiển và container BESS ở giai đoạn tiếp theo.
1. TỔNG QUAN THIẾT KẾ PCS BESS TRONG HỆ THỐNG LƯU TRỮ
1.1. Vai trò của PCS trong thiết kế điện BESS
Trong thiết kế PCS BESS, PCS đóng vai trò trung tâm chuyển đổi năng lượng hai chiều giữa DC từ pin và AC của lưới điện. PCS thường có dải công suất 250 kW đến 5 MW, điện áp DC bus phổ biến 600–1500 VDC và điện áp AC 400 V hoặc 690 V. PCS quyết định hiệu suất hệ thống, thường yêu cầu η ≥ 97% ở tải định mức.
1.2. Mối liên kết PCS – pin trong sơ đồ điện BESS
Pin lithium-ion hoặc LFP được ghép thành rack và string, tạo điện áp DC phù hợp PCS. Trong sơ đồ điện BESS, PCS phải tương thích với điện áp danh định, dòng sạc/xả và C-rate của pin, ví dụ 0.5C hoặc 1C. Sự không đồng bộ điện áp có thể gây quá áp DC bus hoặc suy giảm tuổi thọ pin.
1.3. Quan hệ giữa PCS và inverter lưới
Ở nhiều cấu hình, PCS tích hợp luôn chức năng inverter. Tuy nhiên với hệ công suất lớn, PCS DC/AC có thể làm việc song song với inverter trung thế thông qua máy biến áp. Thiết kế PCS cần xét khả năng hòa lưới, đáp ứng IEEE 1547 hoặc IEC 61727 về chất lượng điện và chống phát ngược.

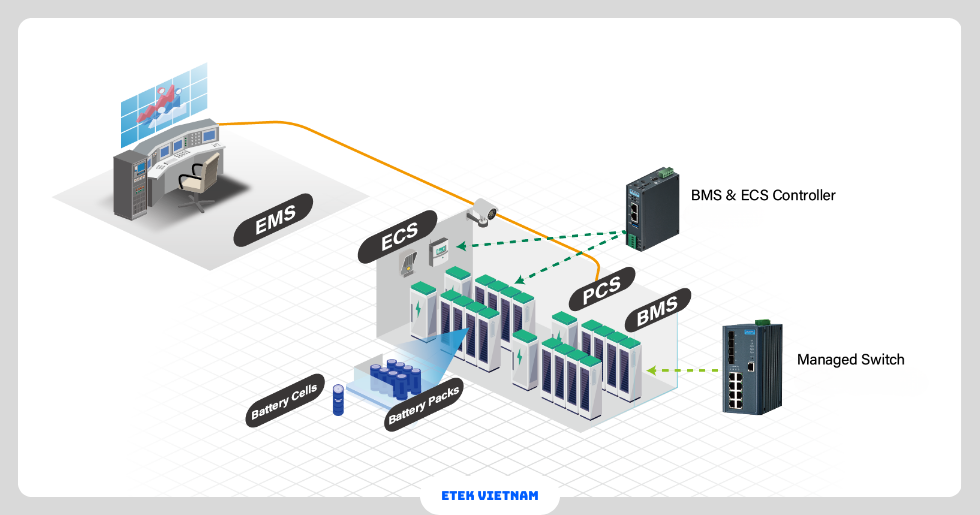

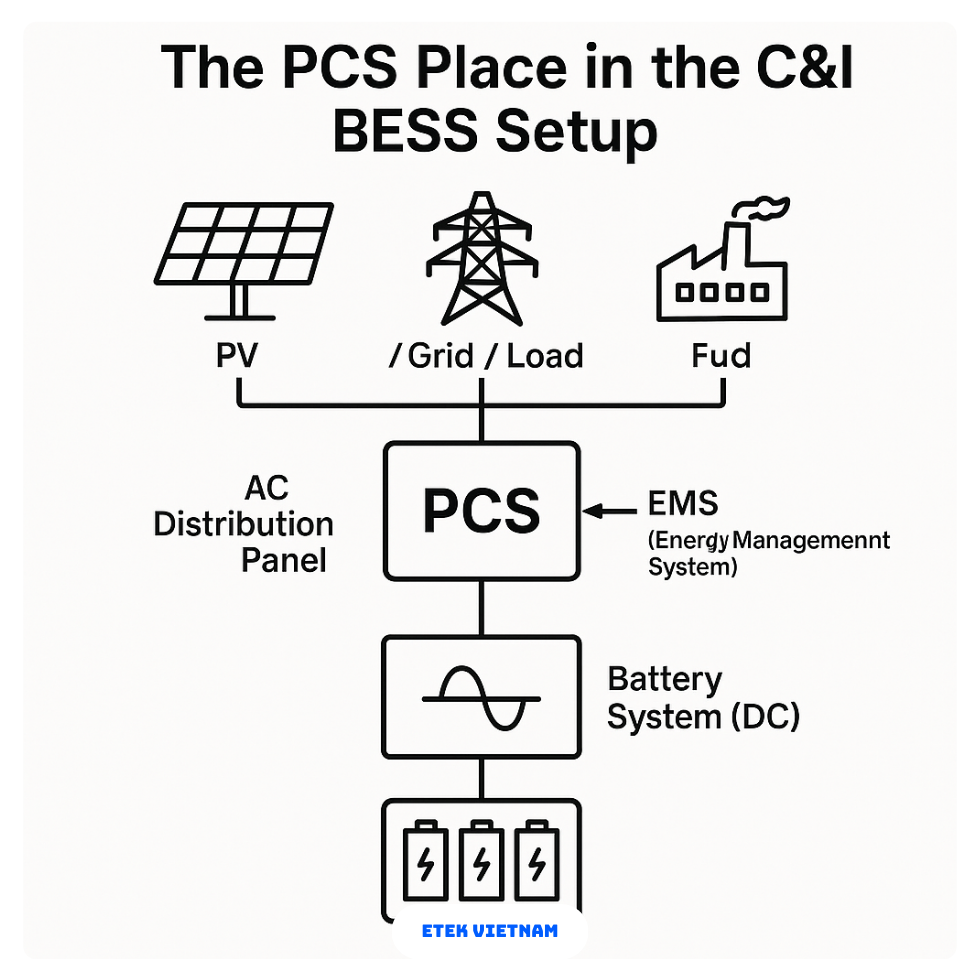

1.4. Vị trí PCS trong kiến trúc hệ thống

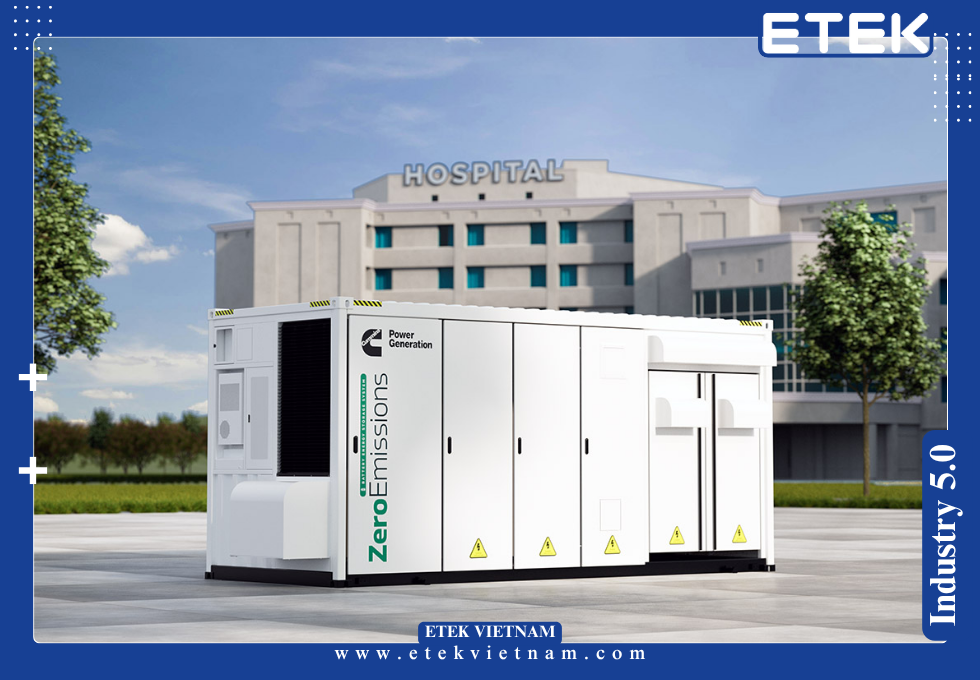

PCS có thể đặt trong container riêng hoặc chung container pin. Trong thiết kế điện BESS, vị trí này ảnh hưởng đến chiều dài cáp DC, suy hao I²R và yêu cầu làm mát. Thực tế, khoảng cách pin–PCS nên dưới 30 m để hạn chế sụt áp dưới 1%.
1.5. Thông số môi trường ảnh hưởng thiết kế PCS
PCS phải đáp ứng điều kiện nhiệt độ -20 đến 50°C, độ ẩm 95% không ngưng tụ. Tiêu chuẩn IP thường là IP54 hoặc IP65. Các thông số này ảnh hưởng trực tiếp đến lựa chọn linh kiện bán dẫn IGBT hoặc SiC MOSFET trong thiết kế PCS BESS.
1.6. Tiêu chuẩn kỹ thuật áp dụng cho PCS BESS
Thiết kế phải tuân thủ IEC 62933, UL 1741 SA và IEC 62109. Các tiêu chuẩn này quy định về cách điện, bảo vệ quá dòng và an toàn vận hành. Việc tuân thủ giúp giảm rủi ro sự cố và tăng khả năng chấp nhận của chủ đầu tư và đơn vị điện lực.
- Thiết kế PCS phải tuân theo kiến trúc hệ thống, đã được trình bày trong bài “Thiết kế hệ thống BESS: 7 nguyên tắc xây dựng kiến trúc kỹ thuật tối ưu cho công nghiệp”.
2. NGUYÊN TẮC ĐỒNG BỘ AC/DC TRONG THIẾT KẾ PCS
2.1. Đồng bộ điện áp DC bus và pin
Trong thiết kế PCS BESS, điện áp DC bus phải nằm trong dải cho phép của pin, ví dụ 800–1200 VDC. Bộ DC/DC hoặc mạch điều khiển PCS cần duy trì sai lệch điện áp dưới ±2% để tránh stress cell pin và lỗi BMS.
2.2. Đồng bộ tần số và pha phía AC
PCS khi hòa lưới phải đồng bộ tần số 50 Hz ±0.1 Hz và sai lệch pha nhỏ hơn 10 độ. Điều này đặc biệt quan trọng trong kết nối AC DC BESS, nhằm tránh dòng xung kích và đảm bảo chất lượng điện năng theo IEC 61000-3-6.
2.3. Điều khiển công suất tác dụng và phản kháng
PCS hiện đại cho phép điều khiển P/Q độc lập, hệ số công suất từ -0.9 đến +0.9. Trong thiết kế PCS, khả năng này giúp BESS tham gia điều tần, điều áp và tối ưu hóa chi phí vận hành lưới.
2.4. Phối hợp PCS và máy biến áp
Máy biến áp thường có tỷ số 0.4/22 kV hoặc 0.69/35 kV. PCS phải được cấu hình phù hợp để giới hạn dòng ngắn mạch và đáp ứng cấp cách điện. Sự phối hợp này là phần không thể thiếu trong sơ đồ điện BESS tổng thể.
2.5. Quản lý dòng hài và EMI
PCS sinh ra sóng hài bậc 5, 7, 11. Thiết kế PCS BESS cần tích hợp bộ lọc LCL để giữ THDi dưới 5%. Đồng thời phải kiểm soát EMI để không ảnh hưởng đến BMS và hệ SCADA.
2.6. Bảo vệ quá áp, quá dòng AC/DC
Bảo vệ gồm DC breaker, AC MCCB/ACB và relay bảo vệ. Ngưỡng quá áp DC thường đặt 110% điện áp danh định, quá dòng AC khoảng 120% trong 10 giây. Đây là yêu cầu cốt lõi của thiết kế điện BESS an toàn.
3. SƠ ĐỒ KẾT NỐI AC/DC TRONG THIẾT KẾ PCS BESS
3.1. Cấu trúc kết nối DC giữa pin và PCS
Trong thiết kế PCS BESS, kết nối DC thường theo mô hình string hoặc rack song song. Mỗi string pin có điện áp danh định 700–1000 VDC, dòng tối đa 250–400 A. Cáp DC sử dụng lõi đồng, tiết diện 120–240 mm², cách điện XLPE. Việc bố trí busbar DC phải đảm bảo cân bằng dòng giữa các nhánh và giảm cảm kháng ký sinh.
3.2. Thiết kế bảo vệ DC trong sơ đồ điện BESS
DC breaker hoặc DC contactor được lắp gần pin để bảo vệ ngắn mạch. Trong sơ đồ điện BESS, dòng cắt DC thường yêu cầu ≥ 20 kA ở 1000 VDC. Ngoài ra cần cầu chì DC cấp rack để cô lập sự cố cục bộ, tránh lan truyền nhiệt và hồ quang.
3.3. Kết nối AC từ PCS đến tủ phân phối
Phía AC của PCS thường ở mức 400 V hoặc 690 V, kết nối đến tủ AC combiner. Trong kết nối AC DC BESS, MCCB hoặc ACB được chọn theo dòng định mức PCS, ví dụ PCS 1 MW ở 400 V có dòng khoảng 1440 A. Thanh cái AC phải thiết kế chịu được dòng ngắn mạch tối thiểu 50 kA/1s.
3.4. Tích hợp máy biến áp trung thế
Sau tủ AC, nguồn được đưa qua máy biến áp 0.4/22 kV hoặc 0.69/35 kV. Trong thiết kế PCS, cần tính toán tổn hao không tải và ngắn mạch, thường yêu cầu tổng tổn hao dưới 2%. Máy biến áp phải phù hợp chế độ hai chiều công suất của BESS.
3.5. Phối hợp nối đất AC/DC
Hệ thống nối đất là phần bắt buộc trong thiết kế điện BESS. DC negative có thể nối đất trực tiếp hoặc qua điện trở giám sát. Điện trở nối đất tổng thường ≤ 4 Ω. Sự phối hợp nối đất giúp giảm nguy cơ điện áp chạm và nhiễu đo lường.
3.6. Giao tiếp đo lường và bảo vệ trong sơ đồ kết nối
CT, VT được lắp tại đầu ra AC PCS để đo P, Q, cosφ và phát hiện sự cố. Trong thiết kế PCS BESS, tín hiệu đo phải có cấp chính xác 0.5S để phục vụ điều khiển và thanh toán điện năng khi cần.
3.7. Dự phòng và khả năng mở rộng hệ thống
Sơ đồ kết nối cần chừa không gian cho mở rộng PCS song song. Các busbar và tủ AC nên thiết kế dư 20–30% công suất. Đây là yêu cầu thực tế trong thiết kế PCS, giúp hệ thống linh hoạt khi tăng dung lượng pin hoặc công suất hòa lưới.
- Vai trò và nguyên lý của PCS đã được phân tích trong bài “PCS trong BESS: 6 vai trò chuyển đổi công suất quyết định hiệu suất hệ thống ”.
4. NGUYÊN TẮC AN TOÀN ĐIỆN TRONG THIẾT KẾ PCS BESS
4.1. Phân vùng an toàn AC và DC
Trong thiết kế PCS BESS, khu vực AC và DC phải tách biệt rõ ràng bằng vách kim loại hoặc khoảng cách tối thiểu 600 mm. Điều này giảm rủi ro hồ quang chéo và thuận tiện bảo trì. Các nhãn cảnh báo điện áp cao cần tuân theo IEC 60417.
4.2. Kiểm soát hồ quang điện DC
DC có nguy cơ hồ quang cao hơn AC. Vì vậy thiết kế PCS phải sử dụng contactor DC có buồng dập hồ quang từ tính hoặc chân không. Thời gian cắt yêu cầu dưới 5 ms để hạn chế năng lượng sự cố và nguy cơ cháy.
4.3. Phối hợp bảo vệ giữa PCS và BMS
BMS giám sát điện áp cell, nhiệt độ và dòng pin. PCS nhận tín hiệu cho phép hoặc ngắt từ BMS qua CAN hoặc Modbus. Trong sơ đồ điện BESS, liên động này là lớp bảo vệ kép, tránh sạc/xả ngoài giới hạn an toàn của pin.
4.4. An toàn khi vận hành và bảo trì
Thiết kế phải cho phép cô lập từng PCS hoặc từng string pin. Lock-out/tag-out là yêu cầu bắt buộc trong thiết kế điện BESS. Khoảng cách thao tác trước tủ điện tối thiểu 1.2 m để đảm bảo an toàn cho kỹ sư vận hành.
4.5. Phòng cháy và phát hiện sự cố sớm
PCS sinh nhiệt lớn, tổn hao có thể 2–3% công suất. Trong thiết kế PCS BESS, cần tích hợp cảm biến nhiệt, khói và hệ thống dập cháy khí sạch như Novec 1230. Phát hiện sớm giúp giảm thiệt hại và thời gian dừng hệ thống.
4.6. Tuân thủ quy chuẩn và đánh giá rủi ro
Đánh giá HAZOP và FMEA nên được thực hiện ngay từ giai đoạn thiết kế. Việc này đảm bảo thiết kế PCS đáp ứng yêu cầu an toàn quốc tế và quy định của điện lực địa phương, đặc biệt khi kết nối lưới trung thế.
5. CẤU HÌNH PCS SONG SONG TRONG THIẾT KẾ PCS BESS
5.1. Nguyên tắc ghép song song PCS công suất lớn
Trong thiết kế PCS BESS, cấu hình song song được áp dụng khi tổng công suất vượt quá khả năng một PCS đơn lẻ. Các PCS 250 kW, 500 kW hoặc 1 MW có thể ghép song song qua busbar AC chung. Điều kiện tiên quyết là đồng bộ điện áp, tần số và thuật toán điều khiển dòng để tránh dòng tuần hoàn nội bộ.
5.2. Chiến lược phân tải giữa các PCS
PCS song song thường sử dụng chiến lược master–slave hoặc droop control. Trong thiết kế PCS, sai lệch phân tải công suất tác dụng giữa các PCS nên dưới 5%. Điều này giúp hạn chế quá tải cục bộ, đồng thời kéo dài tuổi thọ linh kiện bán dẫn công suất.
5.3. Ảnh hưởng cấu hình song song đến sơ đồ điện BESS
Khi số lượng PCS tăng, sơ đồ điện BESS trở nên phức tạp hơn với nhiều nhánh AC và DC. Busbar phải được tính toán để chịu dòng tổng và dòng ngắn mạch cộng dồn. Thực tế, busbar đồng thường được thiết kế với mật độ dòng không vượt quá 1.6 A/mm² để đảm bảo nhiệt độ ổn định.
5.4. Đồng bộ điều khiển và giao tiếp PCS
Trong thiết kế PCS BESS, các PCS cần giao tiếp thời gian thực qua Ethernet công nghiệp, IEC 61850 hoặc Modbus TCP. Độ trễ truyền thông phải dưới 20 ms để đảm bảo phản ứng nhanh khi có biến động lưới hoặc thay đổi công suất yêu cầu từ EMS.
5.5. Ảnh hưởng đến hiệu suất và tổn hao hệ thống
Ghép song song PCS làm tăng tổn hao phụ trợ như quạt, nguồn phụ và tổn hao busbar. Tuy nhiên, nếu thiết kế PCS hợp lý, hiệu suất toàn hệ thống vẫn duy trì trên 96.5%. Việc chia tải đều giúp mỗi PCS vận hành gần điểm hiệu suất tối ưu.
5.6. Dự phòng N+1 trong thiết kế điện BESS
Cấu hình song song cho phép áp dụng dự phòng N+1. Ví dụ hệ 4 PCS x 1 MW có thể vẫn duy trì 3 MW khi một PCS ngừng hoạt động. Đây là yêu cầu phổ biến trong thiết kế điện BESS cho các ứng dụng lưới và thương mại quy mô lớn.
5.7. Khả năng mở rộng và nâng cấp trong tương lai
Một ưu điểm lớn của cấu hình song song là khả năng mở rộng từng bước. Thiết kế PCS BESS cần chừa sẵn không gian tủ, busbar và cổng truyền thông để tích hợp PCS mới mà không phải thay đổi toàn bộ kiến trúc điện hiện hữu.
- Khi phần điện đã sẵn sàng, bước tiếp theo là điều khiển & giám sát tại bài “Thiết kế hệ thống điều khiển và giám sát BESS ”.
6. MỐI LIÊN KẾT PCS – PIN – INVERTER – LƯỚI ĐIỆN
6.1. Chuỗi chuyển đổi năng lượng trong BESS
Trong thiết kế PCS BESS, chuỗi năng lượng bắt đầu từ pin DC, qua PCS chuyển đổi sang AC, sau đó hòa lưới thông qua máy biến áp. Mỗi khâu đều có tổn hao, tổng tổn hao hệ thống thường 6–8% ở công suất danh định.
6.2. Phối hợp PCS và pin về giới hạn vận hành
PCS phải tuân theo giới hạn SOC, nhiệt độ và dòng do BMS đặt ra. Trong thiết kế PCS, khi SOC đạt 90–95%, PCS phải giảm dòng sạc để tránh quá áp cell. Sự phối hợp này quyết định độ bền và an toàn của pin.
6.3. Vai trò inverter trong hệ thống hòa lưới
Ở một số cấu hình, inverter trung thế tách rời PCS DC/DC. Thiết kế PCS BESS cần đảm bảo tín hiệu điều khiển công suất được truyền chính xác đến inverter để đáp ứng yêu cầu điều tần, điều áp từ lưới điện.
6.4. Tương tác với lưới điện và yêu cầu kỹ thuật
PCS phải đáp ứng yêu cầu LVRT, HVRT và khả năng phát/nhận công suất phản kháng. Trong thiết kế PCS, thời gian đáp ứng công suất thường dưới 100 ms. Điều này giúp BESS tham gia ổn định lưới và các dịch vụ phụ trợ.
6.5. Ảnh hưởng của lưới yếu đến thiết kế PCS
Khi kết nối lưới yếu, PCS dễ gặp dao động điện áp và tần số. Kết nối AC DC BESS trong trường hợp này cần bộ điều khiển tiên tiến và bộ lọc mạnh hơn để đảm bảo vận hành ổn định, tránh trip không mong muốn.
6.6. Đồng bộ dữ liệu giữa PCS và EMS
PCS gửi dữ liệu thời gian thực về EMS như công suất, trạng thái lỗi và nhiệt độ. Trong thiết kế PCS BESS, độ chính xác dữ liệu ảnh hưởng trực tiếp đến chiến lược tối ưu hóa năng lượng và doanh thu của dự án.
6.7. Ý nghĩa của mối liên kết tổng thể
Sự phối hợp chặt chẽ PCS – pin – inverter – lưới là yếu tố cốt lõi của thiết kế điện BESS hiệu quả. Một mắt xích yếu có thể làm giảm hiệu suất, tăng rủi ro và chi phí vận hành toàn hệ thống.
7. 5 NGUYÊN TẮC CỐT LÕI TRONG THIẾT KẾ PCS BESS
7.1. Nguyên tắc đồng bộ điện áp và công suất DC
Trong thiết kế PCS BESS, điện áp DC từ pin phải luôn nằm trong vùng làm việc an toàn của PCS. Sai lệch điện áp DC bus cho phép thường không vượt quá ±2%. Việc lựa chọn dải điện áp phù hợp giúp giảm tổn hao chuyển mạch, hạn chế quá nhiệt linh kiện và kéo dài tuổi thọ cell pin.
7.2. Nguyên tắc đồng bộ AC với lưới điện
PCS phải hòa lưới với sai số tần số nhỏ hơn ±0.1 Hz và độ lệch điện áp dưới 10%. Trong kết nối AC DC BESS, nguyên tắc này đảm bảo không phát sinh dòng xung kích và đáp ứng yêu cầu vận hành song song lưới theo IEC 61727 và IEEE 1547.
7.3. Nguyên tắc phân tách và bảo vệ AC/DC rõ ràng
AC và DC phải được phân vùng vật lý và điện rõ ràng. Trong sơ đồ điện BESS, mỗi phía đều có thiết bị bảo vệ độc lập như DC breaker, AC ACB và relay bảo vệ. Nguyên tắc này giúp khoanh vùng sự cố nhanh và tăng mức độ an toàn cho vận hành.
7.4. Nguyên tắc phối hợp PCS với BMS và EMS
PCS không vận hành độc lập mà luôn chịu ràng buộc từ BMS và EMS. Trong thiết kế PCS, mọi lệnh sạc/xả đều phải được kiểm tra điều kiện SOC, nhiệt độ và trạng thái pin. Điều này đảm bảo pin luôn hoạt động trong giới hạn cho phép.
7.5. Nguyên tắc dự phòng và mở rộng dài hạn
Một hệ BESS hiệu quả phải tính đến mở rộng trong tương lai. Thiết kế PCS BESS cần chừa dự phòng busbar, tủ điện và cổng truyền thông. Cách tiếp cận này giúp giảm chi phí đầu tư bổ sung và tránh phải cải tạo lớn khi nâng công suất.
8. LIÊN HỆ GIỮA THIẾT KẾ PCS VÀ THIẾT KẾ ĐIỀU KHIỂN
8.1. Ảnh hưởng của cấu trúc PCS đến chiến lược điều khiển
Cấu hình PCS đơn hay song song quyết định thuật toán điều khiển công suất. Trong thiết kế PCS BESS, cấu trúc điện phải được xác định trước khi xây dựng chiến lược EMS để đảm bảo điều khiển chính xác và ổn định.
8.2. Dữ liệu đo lường và phản hồi điều khiển
PCS cung cấp dữ liệu điện áp, dòng, P, Q và trạng thái lỗi. Trong thiết kế PCS, độ chính xác đo lường thường yêu cầu cấp 0.5 hoặc tốt hơn. Dữ liệu này là nền tảng cho điều khiển tối ưu và tham gia thị trường điện.
8.3. Khả năng đáp ứng động của PCS
Thời gian đáp ứng công suất của PCS thường dưới 100 ms. Điều này cho phép BESS tham gia điều tần nhanh. Thiết kế điện BESS phải đảm bảo đường truyền tín hiệu ngắn và ổn định để không làm chậm phản hồi điều khiển.
8.4. Liên động bảo vệ trong điều khiển
Mọi sự cố điện đều phải được phản ánh tức thời đến hệ điều khiển. Trong thiết kế PCS BESS, liên động giữa bảo vệ phần cứng và phần mềm giúp giảm thiểu rủi ro và tránh lan truyền sự cố.
9. ẢNH HƯỞNG CỦA THIẾT KẾ PCS ĐẾN CONTAINER BESS
9.1. Bố trí không gian và luồng gió
PCS là nguồn sinh nhiệt lớn. Trong thiết kế PCS, vị trí đặt PCS ảnh hưởng trực tiếp đến thiết kế HVAC container. Lưu lượng gió thường yêu cầu 3000–5000 m³/h cho mỗi MW công suất.
9.2. Kết cấu cơ khí và rung động
PCS công suất lớn có khối lượng hàng trăm kg. Thiết kế PCS BESS cần tính đến tải trọng sàn container, khả năng chịu rung và độ bền cơ khí trong suốt vòng đời dự án.
9.3. Tối ưu chiều dài cáp và tổn hao
Khoảng cách pin–PCS và PCS–tủ AC càng ngắn càng tốt. Trong thiết kế điện BESS, giảm chiều dài cáp giúp hạn chế sụt áp, giảm tổn hao và chi phí vật tư.
9.4. An toàn vận hành trong container
Container phải cho phép thao tác bảo trì an toàn. Thiết kế PCS cần bố trí khoảng trống thao tác, lối thoát hiểm và hệ thống cảnh báo rõ ràng theo tiêu chuẩn an toàn điện.
KẾT LUẬN: NỀN TẢNG CHO THIẾT KẾ BESS HOÀN CHỈNH
10.1. Vai trò trung tâm của PCS trong BESS
PCS là cầu nối giữa pin và lưới điện. Thiết kế PCS BESS đúng ngay từ đầu giúp hệ thống đạt hiệu suất cao, vận hành ổn định và an toàn lâu dài.
10.2. Giá trị của thiết kế đồng bộ AC/DC
Sự đồng bộ AC/DC không chỉ là yêu cầu kỹ thuật mà còn là yếu tố kinh tế. Một sơ đồ điện BESS hợp lý giúp giảm tổn hao, hạn chế sự cố và tối ưu chi phí vận hành.
10.3. Chuẩn bị cho các bước thiết kế tiếp theo
Khi hoàn thiện thiết kế PCS, các bước thiết kế điều khiển, container và PCCC sẽ trở nên rõ ràng và nhất quán. Đây là nền tảng để triển khai BESS ở quy mô thương mại và công nghiệp.
