THIẾT KẾ LÀM MÁT BESS: 6 GIẢI PHÁP KIỂM SOÁT NHIỆT ĐỘ GIÚP PIN ỔN ĐỊNH VÀ BỀN HƠN
Thiết kế làm mát BESS là yếu tố quyết định trực tiếp đến tuổi thọ, độ an toàn và hiệu suất vận hành của hệ thống lưu trữ năng lượng. Khi mật độ năng lượng ngày càng cao, kiểm soát nhiệt độ pin trở thành bài toán kỹ thuật bắt buộc. Bài viết phân tích vai trò của làm mát và các giải pháp đang được áp dụng trong thực tế công nghiệp.
1. VAI TRÒ CỐT LÕI CỦA THIẾT KẾ LÀM MÁT BESS TRONG VẬN HÀNH
1.1 Ảnh hưởng của nhiệt độ pin BESS đến tuổi thọ
Nhiệt độ vận hành tối ưu của pin lithium-ion thường nằm trong khoảng 15–30°C. Khi vượt ngưỡng 35°C, tốc độ suy giảm dung lượng có thể tăng gấp đôi theo quy luật Arrhenius. Kiểm soát nhiệt giúp giảm lão hóa hóa học, duy trì SOH trên 80% sau 4000–6000 chu kỳ. Do đó, thiết kế làm mát không chỉ bảo vệ pin mà còn tối ưu chi phí vòng đời hệ thống.
1.2 Mối liên hệ giữa tản nhiệt BESS và hiệu suất
Hiệu suất nạp xả của cell pin giảm khi nhiệt độ tăng cao do điện trở trong tăng. Mỗi 10°C tăng thêm có thể làm tổn thất năng lượng tăng 2–4%. Giải pháp tản nhiệt BESS hiệu quả giúp duy trì hiệu suất DC-DC, giảm tổn hao Joule và đảm bảo công suất khả dụng theo thiết kế danh định của container BESS.
1.3 Làm mát pin BESS và nguy cơ thermal runaway
Thermal runaway thường khởi phát khi cell vượt 80–120°C, gây phản ứng dây chuyền. Hệ thống làm mát đóng vai trò tuyến phòng thủ đầu tiên, hạn chế tích tụ nhiệt cục bộ. Phân bố nhiệt đồng đều giữa các module giúp giảm chênh lệch ΔT dưới 5°C, ngưỡng được nhiều tiêu chuẩn IEC và UL khuyến nghị.
1.4 Tác động đến an toàn và tiêu chuẩn
Các tiêu chuẩn như UL 9540A, IEC 62933 đều yêu cầu đánh giá kịch bản nhiệt. Một thiết kế làm mát BESS đạt chuẩn phải chứng minh khả năng kiểm soát nhiệt trong điều kiện tải cao, môi trường 45–50°C và sự cố một cell. Điều này ảnh hưởng trực tiếp đến khả năng được phê duyệt dự án.
1.5 Vai trò trong vận hành dài hạn
Trong vận hành 10–15 năm, hệ thống làm mát chiếm 20–30% điện năng phụ trợ. Thiết kế tối ưu giúp giảm OPEX, duy trì hệ số khả dụng trên 98%. Đây là yếu tố quan trọng với các dự án BESS quy mô MW gắn với điện mặt trời và điện gió.
- Nhiệt độ ảnh hưởng trực tiếp đến pin, được phân tích tại bài “Công nghệ pin lithium trong hệ thống BESS”.
2. CÁC NGUYÊN TẮC CƠ BẢN KHI THIẾT KẾ LÀM MÁT BESS
2.1 Kiểm soát dải nhiệt độ pin BESS
Nguyên tắc đầu tiên là giữ nhiệt độ trong dải cho phép của nhà sản xuất cell. Hệ thống phải phản ứng nhanh khi nhiệt độ tiệm cận ngưỡng cảnh báo, thường là 40°C. Điều này đòi hỏi cảm biến NTC/RTD bố trí dày, mật độ 1 cảm biến trên 2–4 cell.
2.2 Đồng đều nhiệt giữa các module
Chênh lệch nhiệt độ lớn gây mất cân bằng lão hóa. Thiết kế luồng gió hoặc chất lỏng cần đảm bảo phân bố đều, tránh điểm nóng. Trong thực tế, ΔT giữa đầu vào và đầu ra module nên dưới 7°C để đảm bảo độ bền hệ thống.
2.3 Phù hợp với cấu trúc container
BESS container 20 hoặc 40 feet có mật độ công suất cao, lên tới 250–350 kWh/rack. Không gian hạn chế buộc giải pháp làm mát phải tích hợp gọn, dễ bảo trì. Việc bố trí ống gió, dàn lạnh và đường hồi nhiệt cần được mô phỏng CFD ngay từ giai đoạn thiết kế.
2.4 Tối ưu năng lượng phụ trợ
Hiệu quả của hệ thống làm mát được đánh giá qua COP và tỷ lệ điện phụ trợ. Mục tiêu phổ biến là giữ điện tiêu thụ cho làm mát dưới 3–5% công suất danh định BESS. Điều này ảnh hưởng trực tiếp đến hiệu quả kinh tế dự án.
2.5 Khả năng mở rộng và dự phòng
Thiết kế cần cho phép mở rộng công suất và có dự phòng N+1 cho các thành phần quan trọng. Khi một cụm làm mát gặp sự cố, hệ thống vẫn phải duy trì nhiệt độ an toàn cho pin trong thời gian tối thiểu 30–60 phút.
3. GIẢI PHÁP LÀM MÁT KHÔNG KHÍ TRONG THIẾT KẾ LÀM MÁT BESS
3.1 Làm mát bằng quạt và luồng gió cưỡng bức

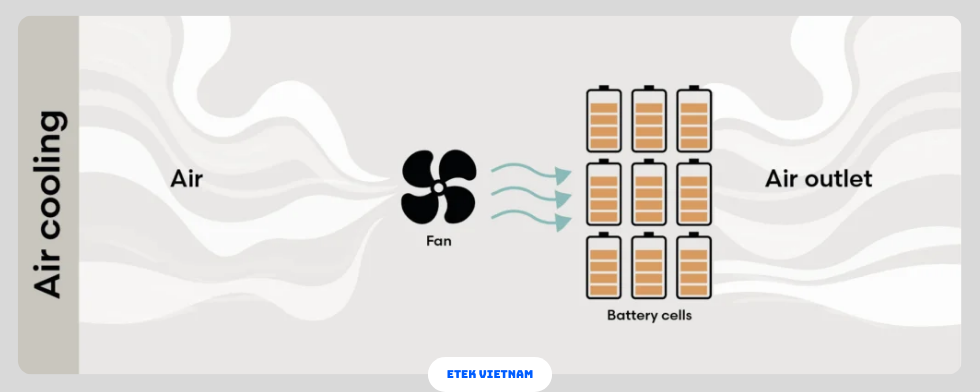

Làm mát pin BESS bằng quạt là phương pháp đơn giản, hiệu quả với hệ thống công suất thấp. Quạt hướng dòng khí theo chiều dọc hoặc ngang qua các module pin giúp tản nhiệt đều. Để đạt hiệu quả, tốc độ gió nên duy trì 2–3 m/s, chênh lệch nhiệt ΔT giữa module đầu và cuối dưới 5°C. Hệ thống cần cảm biến giám sát liên tục để điều chỉnh lưu lượng theo tải.
3.2 Thiết kế kênh dẫn khí và phân phối nhiệt
Thiết kế kênh gió CFD là yếu tố quan trọng để tránh điểm nóng. Kênh dẫn khí phải có đường kính và tiết diện đủ lớn, hạn chế áp suất rơi <100 Pa. Mỗi module pin nên nhận khí lạnh đồng đều, đảm bảo nhiệt độ pin BESS luôn ổn định, đặc biệt trong các container công suất MW.
3.3 Tản nhiệt BESS với luồng gió tuần hoàn
Sử dụng luồng gió tuần hoàn khép kín giúp giảm ô nhiễm bụi, duy trì điều kiện nhiệt độ ổn định. Không khí đi qua dàn lạnh, hấp thụ nhiệt từ pin rồi quay lại module. Khi kết hợp với cảm biến nhiệt độ thông minh, hệ thống tự điều chỉnh lưu lượng, giảm thiểu điện năng phụ trợ cho quạt, đảm bảo COP ≥3.
3.4 Ưu nhược điểm của làm mát không khí
Ưu điểm là đơn giản, chi phí thấp, dễ lắp đặt và bảo trì. Nhược điểm là khả năng kiểm soát nhiệt bị giới hạn ở hệ thống công suất lớn, đặc biệt trong môi trường nhiệt độ cao. Trong những container mật độ năng lượng cao, cần kết hợp các giải pháp bổ sung để duy trì nhiệt độ pin BESS ổn định.
3.5 Tiêu chí lựa chọn giải pháp không khí
Khi chọn giải pháp, kỹ sư cần cân nhắc công suất MW, mật độ công suất kWh/m³, độ ồn quạt, và độ tin cậy. Trong các dự án thương mại, làm mát bằng không khí thường áp dụng cho container ≤1 MWh hoặc cho cụm pin modular với SOH mục tiêu ≥80% sau 10 năm.
- Rủi ro nhiệt nghiêm trọng nhất được trình bày tại bài “Thermal runaway pin BESS: Cơ chế, dấu hiệu và biện pháp kiểm soát ”.

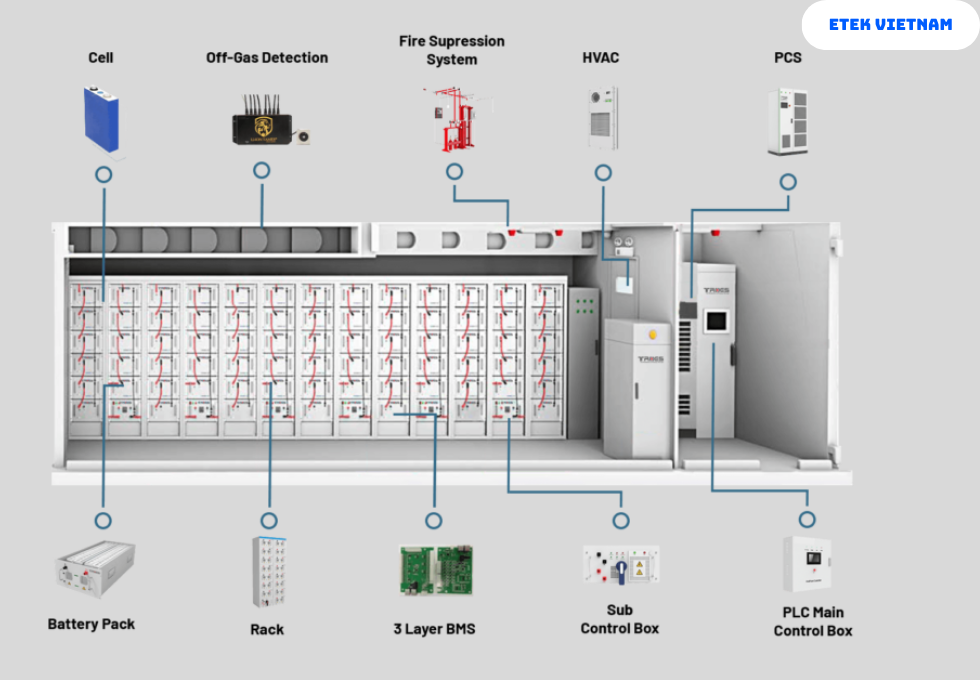

4. HỆ THỐNG HVAC BESS: GIẢI PHÁP LÀM MÁT PIN HIỆU QUẢ
4.1 Nguyên lý hoạt động HVAC BESS
Hệ thống HVAC BESS sử dụng dàn lạnh, máy nén và quạt để điều chỉnh nhiệt độ và độ ẩm. Không khí lạnh tuần hoàn qua các rack pin, hấp thụ nhiệt và được trả lại dàn lạnh. Hệ thống có thể kiểm soát nhiệt độ pin BESS trong dải ±2°C, đặc biệt quan trọng cho lithium-ion NMC/LFP với giới hạn 15–30°C.
4.2 Điều khiển thông minh theo tải
Hệ thống HVAC tích hợp PLC hoặc BMS để giám sát nhiệt độ và dòng điện pin. Khi pin hoạt động ở SOC cao hoặc tải nạp/xả lớn, dàn lạnh tăng công suất, quạt điều chỉnh lưu lượng, đảm bảo nhiệt độ pin BESS không vượt ngưỡng 40°C. Các thuật toán PID hoặc AI còn giúp giảm điện năng phụ trợ và tăng tuổi thọ thiết bị.
4.3 Làm mát kết hợp chất lỏng và không khí
Trong các container mật độ cao, HVAC thường kết hợp tản nhiệt bằng chất lỏng. Nước hoặc dung dịch glycol tuần hoàn qua plate heat exchanger, lấy nhiệt từ module, sau đó trả nhiệt cho dàn lạnh. Giải pháp này giảm ΔT giữa các module xuống còn 2–3°C, tăng khả năng kiểm soát nhiệt và phòng ngừa thermal runaway.
4.4 Kiểm soát độ ẩm và bụi
Ngoài nhiệt độ, HVAC BESS còn kiểm soát độ ẩm ≤50% RH để tránh ăn mòn và sự cố cách điện. Bộ lọc HEPA hoặc MERV 13–15 giảm bụi, bảo vệ bề mặt cell. Điều này đặc biệt quan trọng cho pin lithium-ion với separator nhạy ẩm.
4.5 Ưu nhược điểm hệ thống HVAC BESS
Ưu điểm là kiểm soát nhiệt độ pin BESS chính xác, giảm rủi ro thermal runaway, và thích hợp cho các dự án MW. Nhược điểm là chi phí đầu tư cao, tiêu thụ điện năng phụ trợ 3–5%, và yêu cầu bảo trì định kỳ. Thiết kế HVAC cần dự phòng N+1, đường hồi khí và quạt redundant để đảm bảo an toàn.
4.6 Tiêu chuẩn và chứng nhận
Hệ thống HVAC phải tuân thủ UL 9540, IEC 62933 và NFPA 855. Các thử nghiệm nhiệt phải chứng minh khả năng duy trì pin BESS ≤40°C trong môi trường 50°C ngoài trời và tải cực đại. Việc này là bắt buộc để hệ thống được phê duyệt vận hành thương mại.
5. GIẢI PHÁP LÀM MÁT BẰNG CHẤT LỎNG TRONG THIẾT KẾ LÀM MÁT BESS
5.1 Nguyên lý làm mát pin BESS bằng chất lỏng

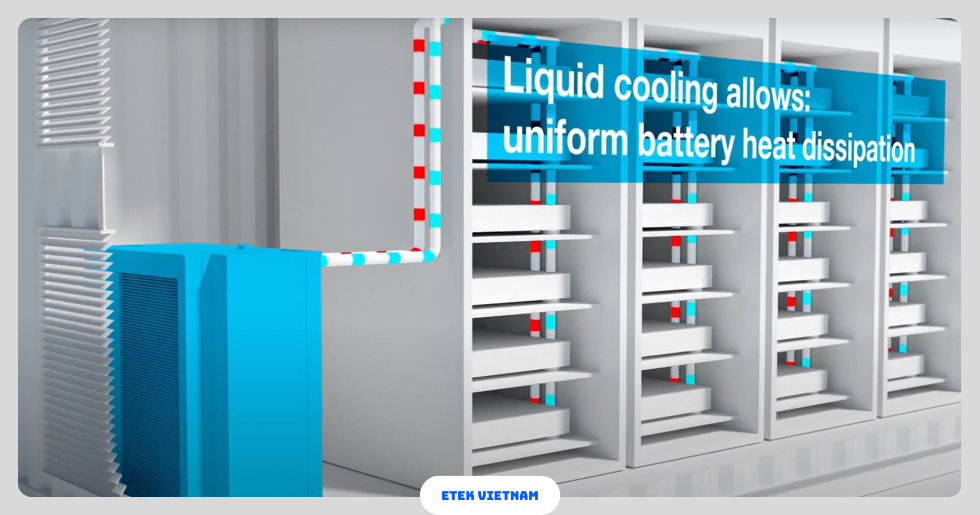

Làm mát pin BESS bằng chất lỏng sử dụng glycol hoặc nước làm môi chất trung gian, tuần hoàn qua các cold plate gắn trực tiếp trên module. Nhiệt từ cell được truyền vào chất lỏng và đưa ra dàn trao đổi nhiệt bên ngoài. Phương pháp này giúp kiểm soát nhiệt độ pin BESS trong dải ±1–2°C, giảm rủi ro thermal runaway so với làm mát không khí.
5.2 Cold plate và micro-channel
Cold plate bằng nhôm hoặc đồng dẫn nhiệt tốt, kết hợp micro-channel giúp tăng diện tích tiếp xúc với cell. Lưu lượng chất lỏng 1–2 L/min/module đảm bảo ΔT giữa các cell <3°C. Thiết kế này đặc biệt hiệu quả cho pin LFP hoặc NMC mật độ năng lượng cao >250 Wh/kg.
5.3 Giải pháp tuần hoàn và dự phòng
Hệ thống tuần hoàn chất lỏng được trang bị bơm redundant N+1, van một chiều và cảm biến áp suất. Khi một bơm gặp sự cố, bơm dự phòng tự kích hoạt, duy trì nhiệt độ pin BESS ổn định. Hệ thống này thường kết hợp với HVAC để kiểm soát nhiệt và độ ẩm đồng thời, tối ưu COP và giảm điện năng phụ trợ.
5.4 Ưu nhược điểm làm mát chất lỏng
Ưu điểm là kiểm soát nhiệt đồng đều, hiệu quả với mật độ công suất cao, tăng tuổi thọ pin. Nhược điểm là chi phí đầu tư cao, yêu cầu bảo trì bơm và đường ống, nguy cơ rò rỉ chất lỏng. Do đó, giải pháp này thích hợp cho các container ≥1 MWh hoặc các cụm pin MW-scale.
5.5 Tiêu chí lựa chọn giải pháp chất lỏng
Kỹ sư cần cân nhắc mật độ công suất kWh/m³, ΔT module, khả năng bảo trì, và khả năng mở rộng. Hệ thống nên tích hợp giám sát online nhiệt độ pin BESS, áp suất và lưu lượng chất lỏng để phát hiện sự cố sớm. Tối ưu hóa thiết kế giúp COP ≥3.5 và giảm chi phí OPEX.
- Làm mát và PCCC luôn song hành, xem tiếp tại bài “Thiết kế hệ thống PCCC cho BESS ”.
6. CÔNG NGHỆ LÀM MÁT TIÊN TIẾN VÀ TỔNG HỢP TIÊU CHÍ LỰA CHỌN
6.1 Làm mát phase change
Phase change materials (PCM) hấp thụ nhiệt pin BESS khi chuyển từ rắn sang lỏng, hạn chế tăng nhiệt độ nhanh. PCM giúp giảm điểm nóng, duy trì ΔT <4°C giữa các cell, đặc biệt trong chu kỳ nạp xả cao. Giải pháp này không tiêu thụ điện năng phụ trợ, thích hợp kết hợp với HVAC hoặc hệ thống chất lỏng.
6.2 Làm mát hybrid
Hybrid kết hợp không khí, chất lỏng và PCM để kiểm soát nhiệt độ pin BESS tối ưu. Hệ thống này vừa tăng độ tin cậy, vừa giảm điện năng phụ trợ. Phương pháp hybrid đang được áp dụng cho container công suất >2 MWh với mật độ năng lượng 250–300 kWh/m³.
6.3 Tiêu chí lựa chọn giải pháp làm mát
Tiêu chí quan trọng gồm: ΔT module ≤5°C, nhiệt độ pin BESS ≤40°C, điện năng phụ trợ ≤5% công suất danh định, và khả năng mở rộng N+1. Lựa chọn giải pháp còn phụ thuộc vào loại pin, mật độ năng lượng, môi trường vận hành và yêu cầu an toàn thermal runaway.
6.4 Bảo trì và giám sát
Hệ thống làm mát hiện đại tích hợp giám sát online nhiệt độ, lưu lượng, áp suất và độ ẩm. Chu kỳ bảo trì 6–12 tháng, với kiểm tra bơm, quạt, dàn lạnh và chất lỏng. Giám sát liên tục giúp duy trì nhiệt độ pin BESS ổn định và tuổi thọ hệ thống trên 10–15 năm.
6.5 Hiệu quả kinh tế và môi trường
Một thiết kế làm mát BESS tối ưu giúp giảm OPEX, nâng cao hiệu suất hệ thống, đồng thời giảm phát thải CO2 nhờ tiết kiệm điện năng phụ trợ. Container MW-scale có thể tiết kiệm 3–5% năng lượng mỗi năm nhờ giải pháp hybrid hoặc chất lỏng kết hợp HVAC.
6.6 Hướng tới tiêu chuẩn an toàn
Thiết kế cần đáp ứng UL 9540, IEC 62933 và NFPA 855, với thử nghiệm thermal runaway, chênh lệch nhiệt module, và khả năng duy trì pin ≤40°C trong môi trường 50°C ngoài trời. Đây là điều kiện bắt buộc để hệ thống được phê duyệt thương mại.
7. THIẾT KẾ LÀM MÁT BESS: KINH NGHIỆM THỰC TẾ VÀ LỰA CHỌN GIẢI PHÁP
7.1 Phân tích mô phỏng nhiệt (CFD) trong thiết kế
Trước khi triển khai, kỹ sư thường sử dụng CFD (Computational Fluid Dynamics) để mô phỏng dòng khí và phân bố nhiệt pin BESS. Kết quả CFD giúp xác định vị trí điểm nóng (hot spot), lưu lượng gió tối ưu, và lựa chọn vị trí quạt hoặc cold plate. Với container MW-scale, mô phỏng chính xác giúp ΔT giữa module <5°C và nhiệt độ pin BESS luôn trong 15–40°C.
7.2 Tích hợp BMS và cảm biến nhiệt
Hệ thống BMS (Battery Management System) phối hợp với thiết kế làm mát BESS giám sát nhiệt độ từng cell, module và cụm pin. Cảm biến NTC/RTD dày đặc (1 cảm biến/2–4 cell) giúp phát hiện bất thường sớm, kích hoạt HVAC, quạt hoặc bơm chất lỏng. Kỹ thuật này giảm rủi ro thermal runaway và bảo vệ tuổi thọ pin trên 4000–6000 chu kỳ.
7.3 Lựa chọn giải pháp dựa trên mật độ năng lượng
Mật độ năng lượng cao (≥250 Wh/kg) hoặc mật độ công suất ≥300 kWh/m³ yêu cầu giải pháp làm mát chất lỏng hoặc hybrid. Ngược lại, container nhỏ ≤1 MWh có thể dùng làm mát không khí hiệu quả, tiết kiệm chi phí đầu tư và bảo trì. Việc lựa chọn dựa trên ΔT module, COP, điện năng phụ trợ, và yêu cầu an toàn là quyết định quan trọng.
7.4 Tối ưu hóa điện năng phụ trợ
Điện năng phụ trợ cho làm mát chiếm 3–5% tổng công suất BESS. Thiết kế tối ưu, kết hợp HVAC thông minh hoặc hệ thống hybrid, giúp giảm chi phí OPEX và nâng hiệu suất tổng thể. Trong dự án thương mại MW-scale, tiết kiệm điện năng này tương đương 50–100 MWh/năm, đóng góp đáng kể vào hiệu quả kinh tế.
7.5 Giám sát và bảo trì liên tục
Hệ thống làm mát BESS hiệu quả đi kèm giám sát nhiệt, áp suất, lưu lượng và độ ẩm. Bảo trì định kỳ 6–12 tháng bao gồm kiểm tra bơm, quạt, dàn lạnh, cold plate, và hệ thống PCM. Giám sát liên tục giúp giữ nhiệt độ pin BESS ổn định, hạn chế chênh lệch ΔT >5°C, và nâng tuổi thọ hệ thống trên 10–15 năm.
7.6 Các tiêu chuẩn an toàn quan trọng
Thiết kế phải tuân thủ UL 9540, IEC 62933, NFPA 855, với thử nghiệm thermal runaway, kiểm soát ΔT module, và khả năng duy trì pin ≤40°C trong môi trường ≥50°C. Các chứng nhận này quyết định khả năng vận hành thương mại và bảo hiểm hệ thống. Ngoài ra, các báo cáo kiểm tra CFD, thử nghiệm nhiệt và đánh giá OPEX là cơ sở cho phê duyệt dự án.
7.7 Xu hướng công nghệ làm mát BESS tương lai
Các giải pháp tiên tiến như phase change hybrid, làm mát bằng chất lỏng điện môi (immersion cooling) và hệ thống AI tối ưu nhiệt độ đang được thử nghiệm. Công nghệ AI giúp dự đoán hotspot, tự điều chỉnh HVAC và bơm chất lỏng, giảm ΔT module xuống dưới 2°C và giảm điện năng phụ trợ thêm 10–15%. Đây là hướng đi quan trọng cho container BESS MW-scale với mật độ năng lượng cao.
7.8 Kết luận và gợi ý lựa chọn
Thiết kế làm mát BESS là yếu tố sống còn với pin lithium-ion. Các giải pháp từ làm mát không khí, HVAC, chất lỏng đến hybrid và phase change đều có ưu nhược điểm riêng. Lựa chọn dựa trên: mật độ năng lượng, ΔT module, COP hệ thống, chi phí đầu tư và bảo trì, cùng tuân thủ tiêu chuẩn UL 9540/IEC 62933. Giải pháp tối ưu sẽ đảm bảo nhiệt độ pin BESS ổn định, tuổi thọ dài, hiệu suất cao và an toàn vận hành.
