THIẾT BỊ ĐIỆN MẶT TRỜI TRONG HỆ THỐNG SOLAR: 5 THÀNH PHẦN QUYẾT ĐỊNH HIỆU SUẤT VÀ ĐỘ BỀN NĂM 2025
Thiết bị điện mặt trời là nền tảng vận hành của mọi hệ thống solar hiện đại. Từ tấm pin, bộ biến tần đến hệ thống cáp và khung giá đỡ, mỗi thành phần đều ảnh hưởng trực tiếp đến hiệu suất phát điện, độ ổn định và tuổi thọ dự án. Việc hiểu rõ cấu trúc thiết bị giúp doanh nghiệp tối ưu đầu tư, giảm tổn hao năng lượng và đảm bảo vận hành bền vững trong 20–30 năm.
1. TỔNG QUAN VỀ THIẾT BỊ ĐIỆN MẶT TRỜI TRONG HỆ THỐNG SOLAR
1.1 Khái niệm và cấu trúc của thiết bị điện mặt trời
Trong hệ thống điện năng lượng mặt trời, thiết bị điện mặt trời là tập hợp các thành phần kỹ thuật đảm nhiệm việc chuyển đổi bức xạ mặt trời thành điện năng sử dụng được. Hệ thống tiêu chuẩn thường gồm tấm pin quang điện, bộ biến tần, khung giá đỡ, hệ thống cáp DC/AC và các thiết bị bảo vệ điện.
Các thành phần này hoạt động theo chuỗi chuyển đổi năng lượng. Tấm pin tạo ra dòng điện một chiều, inverter chuyển đổi thành điện xoay chiều 220V hoặc 380V, sau đó điện được truyền tải qua hệ thống cáp và kết nối với lưới điện hoặc tải tiêu thụ.
Trong các dự án thương mại hiện nay, công suất hệ thống thường dao động từ 50 kWp đến vài MWp. Việc lựa chọn đúng thiết bị quyết định tới 80% hiệu quả đầu tư.
1.2 Nguyên lý hoạt động của hệ thống điện mặt trời
Hệ thống solar hoạt động dựa trên hiệu ứng quang điện trong vật liệu bán dẫn silicon. Khi photon từ ánh sáng mặt trời chiếu vào tế bào quang điện, electron được kích thích tạo ra dòng điện một chiều.
Dòng điện DC sau đó được dẫn qua bộ inverter solar để chuyển đổi sang AC. Bộ biến tần đồng thời thực hiện chức năng MPPT (Maximum Power Point Tracking) nhằm tối ưu điểm công suất cực đại của chuỗi pin.
Điện năng sau khi chuyển đổi sẽ được phân phối tới tải tiêu thụ hoặc hòa lưới. Hiệu suất tổng thể của hệ thống phụ thuộc vào tổn hao trên từng thiết bị.
1.3 Vai trò của thiết bị điện mặt trời đối với hiệu suất hệ thống
Hiệu suất tổng của hệ thống điện mặt trời không chỉ phụ thuộc vào bức xạ mặt trời mà còn phụ thuộc vào chất lượng thiết bị điện mặt trời.
Các yếu tố như hiệu suất chuyển đổi của tấm pin, hiệu suất inverter, tổn hao điện trên dây dẫn và góc lắp đặt khung giá đỡ đều tác động trực tiếp đến sản lượng điện.
Trong thực tế, một hệ thống được thiết kế tốt có thể đạt hiệu suất tổng khoảng 80–85% so với công suất danh định. Nếu lựa chọn thiết bị kém chất lượng, hiệu suất có thể giảm xuống dưới 70%.
1.4 Các tiêu chuẩn kỹ thuật quan trọng của thiết bị solar
Thiết bị trong hệ thống solar cần tuân thủ các tiêu chuẩn quốc tế để đảm bảo an toàn và độ bền lâu dài.
Tấm pin thường đạt tiêu chuẩn IEC 61215 và IEC 61730. Bộ inverter solar phải đáp ứng tiêu chuẩn IEC 62109 về an toàn điện.
Ngoài ra còn có tiêu chuẩn IP65 hoặc IP67 cho khả năng chống nước và bụi, tiêu chuẩn chống ăn mòn C5 đối với khung kim loại, và tiêu chuẩn cáp PV1-F cho hệ thống dây dẫn DC.
Những tiêu chuẩn này giúp hệ thống vận hành ổn định trong điều kiện môi trường khắc nghiệt.
1.5 Phân loại thiết bị điện mặt trời theo chức năng
Trong thực tế, thiết bị điện mặt trời được chia thành ba nhóm chức năng chính.
Nhóm tạo điện bao gồm tấm pin năng lượng mặt trời chịu trách nhiệm chuyển đổi bức xạ thành điện năng.
Nhóm chuyển đổi và điều khiển gồm inverter, bộ tối ưu công suất, thiết bị giám sát. Đây là phần trung tâm của hệ thống.
Nhóm kết cấu và truyền tải bao gồm khung điện mặt trời, hệ thống dây dẫn, tủ điện và thiết bị bảo vệ. Nhóm này đảm bảo điện năng được truyền tải an toàn và hệ thống duy trì độ bền cơ học.
1.6 Xu hướng công nghệ thiết bị điện mặt trời năm 2025
Năm 2025 đánh dấu nhiều bước tiến trong công nghệ thiết bị điện mặt trời. Các tấm pin thế hệ mới sử dụng cell TOPCon và HJT đạt hiệu suất trên 23%.
Bộ inverter solar tích hợp trí tuệ nhân tạo giúp dự đoán sản lượng và tối ưu vận hành theo thời tiết. Công nghệ inverter hybrid cũng cho phép kết hợp lưu trữ pin lithium.
Khung lắp đặt ngày càng nhẹ và bền hơn nhờ hợp kim nhôm anodized 6005-T5. Đồng thời, hệ thống cáp solar cũng được cải tiến với lớp cách điện XLPO chịu nhiệt lên đến 120°C.
- Nếu bạn cần hiểu nền tảng hệ thống trước khi đi vào thiết bị, hãy xem bài “Hệ thống điện năng lượng mặt trời là gì? Tổng quan toàn diện về solar power”.
2. TẤM PIN NĂNG LƯỢNG MẶT TRỜI – THIẾT BỊ QUAN TRỌNG NHẤT TRONG HỆ THỐNG
2.1 Cấu tạo của tấm pin năng lượng mặt trời
Tấm pin năng lượng mặt trời được cấu tạo từ nhiều lớp vật liệu nhằm tối ưu khả năng hấp thụ ánh sáng và bảo vệ cell quang điện.
Lớp trên cùng là kính cường lực low-iron dày khoảng 3.2 mm với độ truyền sáng trên 91%. Bên dưới là lớp EVA encapsulant giúp cố định cell và chống ẩm.
Tế bào quang điện silicon monocrystalline được kết nối bằng busbar đồng. Mặt sau là lớp backsheet PET chống tia UV.
Khung nhôm anodized giúp tăng độ cứng cơ học và bảo vệ module trong điều kiện gió lớn.
2.2 Hiệu suất chuyển đổi của tấm pin năng lượng mặt trời
Hiệu suất của tấm pin năng lượng mặt trời là tỷ lệ chuyển đổi ánh sáng thành điện năng. Đây là thông số quan trọng nhất khi đánh giá chất lượng module.
Các tấm pin thế hệ PERC thường đạt hiệu suất 20–21%. Công nghệ TOPCon hiện nay đạt khoảng 22–23%.
Trong điều kiện tiêu chuẩn STC gồm bức xạ 1000 W/m², nhiệt độ cell 25°C và phổ AM1.5, module 550 Wp có thể tạo ra dòng điện khoảng 13–14 A.
Hiệu suất càng cao thì diện tích lắp đặt càng nhỏ cho cùng công suất.
2.3 Các công nghệ cell phổ biến trong năm 2025
Công nghệ cell quang điện đang phát triển rất nhanh. Ba công nghệ phổ biến gồm PERC, TOPCon và HJT.
PERC là công nghệ cải tiến của silicon truyền thống. TOPCon sử dụng lớp oxide passivation giúp giảm recombination electron.
HJT kết hợp silicon tinh thể với lớp amorphous silicon, giúp tăng hiệu suất và giảm suy hao nhiệt.
Nhờ những cải tiến này, tấm pin năng lượng mặt trời hiện nay có thể duy trì hiệu suất cao trong suốt vòng đời 25–30 năm.
2.4 Các chỉ số suy giảm công suất của tấm pin
Mọi tấm pin năng lượng mặt trời đều có mức suy giảm công suất theo thời gian.
Thông thường, năm đầu tiên mức suy giảm khoảng 1–2%. Sau đó tốc độ suy giảm chỉ khoảng 0.4–0.5% mỗi năm.
Sau 25 năm vận hành, công suất của module vẫn còn khoảng 85–87% so với ban đầu. Các nhà sản xuất lớn thường cung cấp bảo hành hiệu suất 25 năm.
Chỉ số này ảnh hưởng trực tiếp tới tổng sản lượng điện của dự án.
2.5 Ảnh hưởng của nhiệt độ đến hiệu suất tấm pin
Nhiệt độ là yếu tố quan trọng ảnh hưởng đến hiệu suất của tấm pin năng lượng mặt trời.
Hệ số nhiệt độ của module thường khoảng −0.35%/°C. Điều này nghĩa là khi nhiệt độ cell tăng thêm 10°C, công suất có thể giảm khoảng 3.5%.
Trong điều kiện khí hậu nhiệt đới như Việt Nam, nhiệt độ bề mặt module có thể đạt 60–70°C vào buổi trưa.
Do đó việc thiết kế khoảng cách thông gió và khung điện mặt trời hợp lý giúp giảm nhiệt và cải thiện hiệu suất.
2.6 Vai trò của tấm pin trong hệ thống thiết bị điện mặt trời
Trong toàn bộ thiết bị điện mặt trời, tấm pin là thành phần tạo ra nguồn năng lượng ban đầu.
Khoảng 55–60% tổng chi phí đầu tư hệ thống solar đến từ module quang điện. Vì vậy chất lượng tấm pin quyết định trực tiếp hiệu quả tài chính của dự án.
Một hệ thống 1 MWp có thể cần khoảng 1.800–2.000 tấm pin công suất 550 Wp. Sản lượng điện hàng năm có thể đạt 1.3–1.5 triệu kWh tùy khu vực bức xạ.
3. INVERTER SOLAR – TRUNG TÂM CHUYỂN ĐỔI NĂNG LƯỢNG TRONG THIẾT BỊ ĐIỆN MẶT TRỜI
3.1 Nguyên lý hoạt động của inverter solar
Trong hệ thống thiết bị điện mặt trời, bộ inverter solar đóng vai trò chuyển đổi dòng điện một chiều (DC) từ các chuỗi pin thành dòng điện xoay chiều (AC) sử dụng cho thiết bị điện hoặc hòa vào lưới điện.
Quá trình chuyển đổi được thực hiện thông qua mạch bán dẫn công suất như IGBT hoặc MOSFET. Các linh kiện này đóng cắt với tần số cao khoảng 10–20 kHz để tạo dạng sóng AC.
Ngoài chức năng chuyển đổi, inverter còn kiểm soát điện áp, tần số và đồng bộ pha với lưới điện. Điều này đảm bảo hệ thống solar hoạt động ổn định và đáp ứng tiêu chuẩn hòa lưới.
3.2 Chức năng MPPT trong inverter solar
MPPT (Maximum Power Point Tracking) là chức năng quan trọng của inverter solar nhằm tối ưu công suất phát điện của chuỗi pin.
Do cường độ bức xạ và nhiệt độ thay đổi liên tục, điểm công suất cực đại của tấm pin năng lượng mặt trời cũng thay đổi theo thời gian. Bộ MPPT liên tục theo dõi điện áp và dòng điện để tìm ra điểm công suất tối ưu.
Các thuật toán phổ biến gồm Perturb & Observe và Incremental Conductance. Nhờ MPPT, hiệu suất thu năng lượng có thể tăng thêm 10–25% so với hệ thống không tối ưu.
Trong các dự án thương mại, mỗi inverter có thể tích hợp từ 2 đến 12 MPPT độc lập.
3.3 Hiệu suất chuyển đổi của inverter solar
Hiệu suất chuyển đổi là thông số kỹ thuật quan trọng của inverter solar trong hệ thống thiết bị điện mặt trời.
Các inverter hiện đại có hiệu suất chuyển đổi tối đa khoảng 98–99%. Tuy nhiên hiệu suất thực tế phụ thuộc vào tải và nhiệt độ môi trường.
Hiệu suất châu Âu (European Efficiency) thường được dùng để đánh giá chính xác hơn vì tính toán theo nhiều mức tải khác nhau.
Một inverter công suất 100 kW với hiệu suất 98% sẽ chỉ mất khoảng 2 kW năng lượng trong quá trình chuyển đổi. Con số này ảnh hưởng đáng kể đến sản lượng điện dài hạn.
3.4 Các loại inverter solar phổ biến
Hiện nay thị trường thiết bị điện mặt trời có ba loại inverter solar chính.
String inverter là loại phổ biến nhất, sử dụng cho các hệ thống từ 5 kW đến vài MW. Mỗi inverter kết nối với nhiều chuỗi pin nối tiếp.
Central inverter có công suất rất lớn, từ 500 kW đến vài MW, thường dùng cho nhà máy điện mặt trời quy mô utility.
Micro inverter được gắn trực tiếp sau từng tấm pin. Loại này tối ưu sản lượng trong điều kiện bóng che nhưng chi phí đầu tư cao hơn.
3.5 Hệ thống bảo vệ tích hợp trong inverter
Các inverter solar hiện đại được tích hợp nhiều cơ chế bảo vệ để đảm bảo an toàn cho toàn bộ thiết bị điện mặt trời.
Những chức năng bảo vệ phổ biến gồm chống đảo lưới (anti-islanding), bảo vệ quá áp DC, quá dòng AC và chống ngắn mạch.
Ngoài ra inverter còn tích hợp thiết bị chống sét lan truyền SPD type II. Khi điện áp tăng đột ngột do sét cảm ứng, thiết bị sẽ dẫn dòng xung xuống đất.
Những cơ chế bảo vệ này giúp hệ thống vận hành ổn định trong điều kiện thời tiết khắc nghiệt.
3.6 Khả năng giám sát và điều khiển thông minh
Một ưu điểm lớn của inverter solar hiện đại là khả năng giám sát dữ liệu theo thời gian thực.
Thiết bị có thể truyền dữ liệu qua giao thức RS485, Modbus hoặc Ethernet. Thông tin vận hành được hiển thị trên nền tảng cloud.
Các thông số theo dõi gồm điện áp chuỗi, dòng điện, công suất tức thời và sản lượng điện hàng ngày.
Nhờ đó doanh nghiệp có thể nhanh chóng phát hiện sự cố trong thiết bị điện mặt trời, từ đó giảm thời gian dừng hệ thống và tối ưu hiệu suất.
- Tổng quan các thiết bị trong hệ thống được trình bày tại bài “Thành phần hệ thống điện mặt trời: 7 thiết bị quan trọng trong hệ thống điện mặt trời áp mái (7)”.
4. KHUNG ĐIỆN MẶT TRỜI – GIẢI PHÁP KẾT CẤU BẢO VỆ THIẾT BỊ ĐIỆN MẶT TRỜI
4.1 Vai trò của khung điện mặt trời trong hệ thống
Khung điện mặt trời là cấu trúc cơ khí dùng để cố định và định hướng tấm pin năng lượng mặt trời.
Hệ thống khung phải đảm bảo độ ổn định trước các yếu tố môi trường như gió, mưa, tải trọng tuyết và rung động.

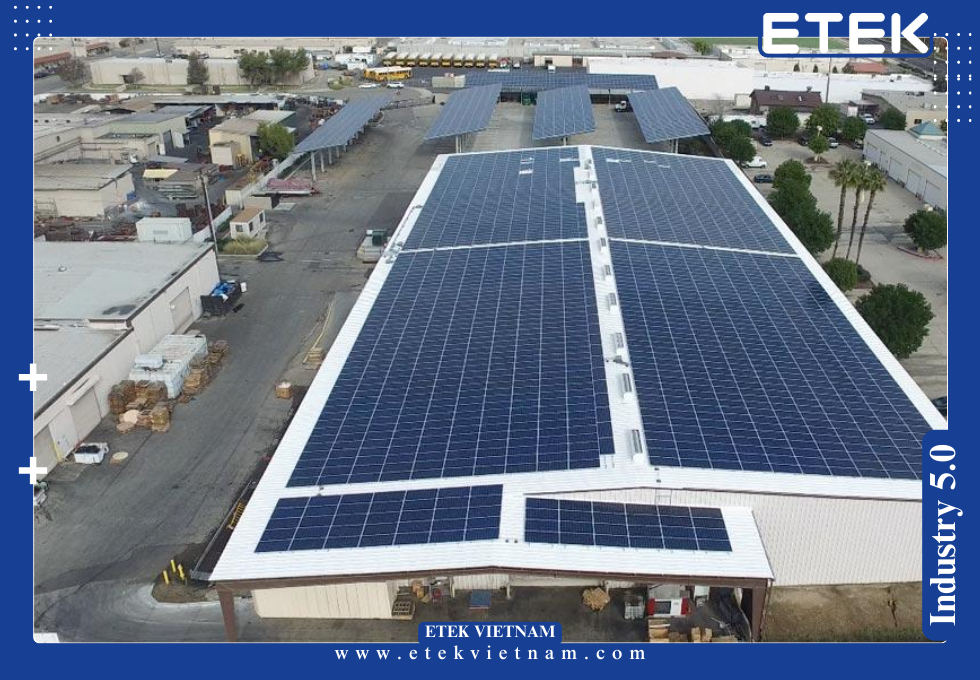

Trong các dự án rooftop, khung thường được gắn trên mái tôn hoặc mái bê tông. Đối với nhà máy điện mặt trời mặt đất, khung được cố định bằng móng cọc hoặc vít đất.
Một hệ thống khung tốt giúp duy trì góc nghiêng tối ưu và kéo dài tuổi thọ của thiết bị điện mặt trời.
4.2 Vật liệu chế tạo khung điện mặt trời
Vật liệu phổ biến nhất của khung điện mặt trời là nhôm hợp kim anodized 6005-T5 hoặc thép mạ kẽm nhúng nóng.
Nhôm anodized có ưu điểm nhẹ, chống ăn mòn tốt và tuổi thọ cao. Lớp anodizing thường dày 10–20 micron giúp tăng khả năng chống oxy hóa.
Thép mạ kẽm có độ bền cơ học cao hơn, phù hợp với hệ thống quy mô lớn. Lớp mạ kẽm thường dày khoảng 80–120 micron.
Việc lựa chọn vật liệu ảnh hưởng trực tiếp đến độ bền của thiết bị điện mặt trời trong môi trường ngoài trời.
4.3 Các dạng khung điện mặt trời phổ biến
Tùy theo vị trí lắp đặt, khung điện mặt trời được thiết kế theo nhiều dạng khác nhau.
Khung mái nghiêng thường sử dụng thanh rail nhôm cố định trực tiếp lên xà gồ mái. Đây là giải pháp phổ biến trong hệ thống rooftop.
Khung mái bằng sử dụng kết cấu tam giác với góc nghiêng từ 10 đến 15 độ để tối ưu góc chiếu của tấm pin năng lượng mặt trời.
Khung mặt đất thường sử dụng hệ thống cọc thép đóng sâu 1.5–2 m để chịu tải trọng gió lớn.
4.4 Tính toán tải trọng gió cho khung điện mặt trời
Thiết kế khung điện mặt trời cần tính toán tải trọng gió theo tiêu chuẩn xây dựng.
Ở khu vực ven biển, tốc độ gió thiết kế có thể đạt 40–45 m/s. Lực gió tác động lên tấm pin tạo ra áp lực lớn lên hệ khung.
Các kỹ sư phải tính toán mô men uốn và lực kéo để đảm bảo kết cấu không bị biến dạng.
Việc thiết kế chính xác giúp bảo vệ toàn bộ thiết bị điện mặt trời khỏi rủi ro hư hỏng trong điều kiện thời tiết cực đoan.
4.5 Góc nghiêng tối ưu của khung điện mặt trời
Góc nghiêng của khung điện mặt trời ảnh hưởng trực tiếp đến lượng bức xạ thu được.
Tại Việt Nam, góc nghiêng tối ưu thường dao động từ 10 đến 15 độ đối với hệ thống mái nhà. Đối với nhà máy mặt đất, góc có thể tăng lên 18–20 độ.
Góc nghiêng hợp lý giúp tấm pin năng lượng mặt trời nhận được nhiều ánh sáng nhất trong suốt cả năm.
Ngoài ra góc nghiêng cũng giúp nước mưa tự làm sạch bề mặt module, giảm bụi bẩn và duy trì hiệu suất.
4.6 Tuổi thọ và bảo trì khung điện mặt trời
Một hệ thống khung điện mặt trời chất lượng cao có tuổi thọ tương đương với vòng đời của thiết bị điện mặt trời, khoảng 25–30 năm.
Tuy nhiên việc kiểm tra định kỳ vẫn rất cần thiết. Các kỹ sư cần kiểm tra bu lông, điểm neo và dấu hiệu ăn mòn kim loại.
Nếu phát hiện lỏng liên kết hoặc biến dạng kết cấu, cần siết lại hoặc thay thế kịp thời.
Bảo trì tốt giúp hệ thống duy trì độ ổn định và đảm bảo an toàn cho toàn bộ dự án solar.
5. HỆ THỐNG CÁP SOLAR – HẠ TẦNG TRUYỀN TẢI TRONG THIẾT BỊ ĐIỆN MẶT TRỜI
5.1 Vai trò của hệ thống cáp solar trong hệ thống điện mặt trời
Trong toàn bộ thiết bị điện mặt trời, dây dẫn là thành phần truyền tải năng lượng từ tấm pin năng lượng mặt trời đến inverter và từ inverter đến lưới điện.
Một hệ thống solar tiêu chuẩn có hai loại dây chính gồm dây DC và dây AC. Dây DC truyền dòng điện từ các chuỗi pin về inverter solar, trong khi dây AC truyền điện sau khi chuyển đổi đến tủ điện hoặc hệ thống tải.
Tổn hao trên dây dẫn có thể chiếm 1–3% tổng năng lượng hệ thống. Vì vậy việc thiết kế đúng hệ thống cáp solar giúp tối ưu hiệu suất và giảm thất thoát điện năng.
5.2 Cấu tạo kỹ thuật của hệ thống cáp solar
Cáp dùng trong hệ thống cáp solar được thiết kế đặc biệt để hoạt động trong môi trường ngoài trời nhiều năm.
Lõi dẫn điện thường làm từ đồng mạ thiếc nhằm tăng khả năng chống oxy hóa và giảm điện trở tiếp xúc. Phần cách điện sử dụng vật liệu XLPO (Cross-linked Polyolefin) có khả năng chịu nhiệt cao.
Lớp vỏ ngoài có khả năng chống tia UV, chống cháy lan và chịu nhiệt từ −40°C đến 120°C.
Nhờ cấu trúc này, hệ thống cáp solar có thể duy trì độ bền và độ an toàn trong suốt vòng đời của thiết bị điện mặt trời.
5.3 Các tiêu chuẩn kỹ thuật của hệ thống cáp solar
Các loại dây trong hệ thống cáp solar phải đáp ứng nhiều tiêu chuẩn kỹ thuật quốc tế.
Tiêu chuẩn phổ biến nhất là TÜV 2Pfg 1169 hoặc EN 50618 dành cho cáp DC trong hệ thống quang điện. Dây thường có điện áp định mức 1000 V hoặc 1500 V DC.
Ngoài ra cáp cần đạt chuẩn chống cháy IEC 60332-1 và khả năng chống tia UV lâu dài.
Việc tuân thủ tiêu chuẩn giúp thiết bị điện mặt trời hoạt động an toàn và giảm nguy cơ sự cố điện.
5.4 Lựa chọn tiết diện dây dẫn trong hệ thống cáp solar
Việc lựa chọn tiết diện dây dẫn trong hệ thống cáp solar phải dựa trên dòng điện thiết kế và chiều dài đường dây.
Ví dụ một chuỗi tấm pin năng lượng mặt trời có dòng điện 13 A thường sử dụng dây DC tiết diện 4 mm² hoặc 6 mm².
Nếu chiều dài dây vượt quá 30 m, kỹ sư có thể tăng tiết diện để giảm tổn hao điện áp.
Thông thường tổn hao điện áp trong thiết bị điện mặt trời nên được giới hạn dưới 1.5% đối với dây DC và dưới 2% đối với dây AC.
5.5 Các loại đầu nối trong hệ thống cáp solar
Trong hệ thống cáp solar, đầu nối đóng vai trò đảm bảo kết nối điện an toàn giữa các module và thiết bị.
Loại đầu nối phổ biến nhất hiện nay là MC4. Đầu nối này có khả năng chống nước đạt chuẩn IP67 và chịu điện áp lên đến 1500 V DC.
Cấu trúc khóa cơ khí của MC4 giúp ngăn kết nối lỏng hoặc phát sinh hồ quang điện.
Việc sử dụng đầu nối chất lượng cao giúp tăng độ ổn định cho toàn bộ thiết bị điện mặt trời.
5.6 Ảnh hưởng của hệ thống cáp solar đến hiệu suất hệ thống
Nhiều doanh nghiệp thường đánh giá thấp vai trò của hệ thống cáp solar, nhưng thực tế đây là yếu tố quan trọng trong hiệu suất hệ thống.
Dây dẫn kém chất lượng có thể gây tăng điện trở và phát sinh nhiệt. Điều này không chỉ làm giảm sản lượng điện mà còn tiềm ẩn nguy cơ cháy nổ.
Một thiết kế tối ưu giúp giảm tổn hao điện năng và bảo vệ inverter solar cũng như các thành phần khác của thiết bị điện mặt trời.
- Để hiểu các thiết bị này phối hợp tạo ra điện như thế nào, xem thêm bài “Nguyên lý hoạt động của hệ thống điện mặt trời: 5 bước biến ánh sáng thành điện năng (10)”.
6. HỆ THỐNG BẢO VỆ ĐIỆN TRONG THIẾT BỊ ĐIỆN MẶT TRỜI
6.1 Vai trò của hệ thống bảo vệ điện
Bên cạnh các thành phần chính, hệ thống bảo vệ điện là yếu tố quan trọng trong cấu trúc thiết bị điện mặt trời.
Các thiết bị bảo vệ giúp ngăn chặn sự cố như quá dòng, quá áp, ngắn mạch hoặc sét lan truyền.
Những sự cố này có thể gây hư hỏng nghiêm trọng cho inverter solar, tấm pin năng lượng mặt trời và toàn bộ hệ thống điện.
Do đó việc tích hợp các giải pháp bảo vệ đạt chuẩn là yêu cầu bắt buộc trong mọi dự án solar.
6.2 Thiết bị chống sét lan truyền
Thiết bị chống sét lan truyền SPD (Surge Protection Device) được sử dụng rộng rãi trong thiết bị điện mặt trời.
SPD hoạt động bằng cách dẫn dòng xung điện áp cao xuống hệ thống tiếp địa khi xảy ra sét cảm ứng.
Các hệ thống solar thường sử dụng SPD type II cho cả mạch DC và AC.
Thiết bị này giúp bảo vệ inverter solar khỏi các xung điện áp có thể lên đến vài kilovolt.
6.3 Cầu dao và thiết bị ngắt mạch
Cầu dao và thiết bị ngắt mạch đóng vai trò cô lập nguồn điện khi xảy ra sự cố trong thiết bị điện mặt trời.
Các hệ thống DC thường sử dụng DC isolator với điện áp định mức 1000–1500 V.
Ở phía AC, các tủ điện sử dụng MCB hoặc MCCB để bảo vệ quá dòng và ngắn mạch.
Những thiết bị này đảm bảo hệ thống solar có thể dừng hoạt động an toàn khi cần thiết.
6.4 Hệ thống tiếp địa trong điện mặt trời
Tiếp địa là một trong những yếu tố an toàn quan trọng nhất của thiết bị điện mặt trời.
Tất cả khung kim loại, khung điện mặt trời, inverter và tủ điện đều phải được nối đất.
Điện trở tiếp địa thường được yêu cầu nhỏ hơn 10 ohm để đảm bảo dòng sét hoặc dòng rò có thể thoát xuống đất nhanh chóng.
Một hệ thống tiếp địa tốt giúp bảo vệ thiết bị và giảm nguy cơ điện giật cho người vận hành.
6.5 Hệ thống giám sát và cảnh báo sự cố
Các hệ thống thiết bị điện mặt trời hiện đại thường tích hợp hệ thống giám sát thông minh.
Dữ liệu từ inverter solar được gửi đến nền tảng giám sát để phân tích hiệu suất và phát hiện lỗi.
Khi xảy ra bất thường như sụt áp, quá nhiệt hoặc lỗi chuỗi pin, hệ thống sẽ gửi cảnh báo ngay lập tức.
Nhờ vậy doanh nghiệp có thể xử lý sự cố nhanh chóng và tránh tổn thất sản lượng điện.
6.6 Tầm quan trọng của hệ thống bảo vệ đối với tuổi thọ hệ thống
Hệ thống bảo vệ không trực tiếp tạo ra điện nhưng lại đóng vai trò duy trì tuổi thọ của thiết bị điện mặt trời.
Một hệ thống solar có thể vận hành hơn 25 năm nếu được bảo vệ đúng cách.
Các thiết bị như SPD, MCB, isolator và tiếp địa giúp giảm rủi ro hư hỏng do sự cố điện hoặc thời tiết.
Nhờ đó doanh nghiệp có thể bảo vệ khoản đầu tư lớn vào tấm pin năng lượng mặt trời, inverter solar, khung điện mặt trời và hệ thống cáp solar.
7. 5 THÀNH PHẦN QUYẾT ĐỊNH HIỆU SUẤT CỦA THIẾT BỊ ĐIỆN MẶT TRỜI TRONG HỆ THỐNG SOLAR
7.1 Tấm pin năng lượng mặt trời quyết định sản lượng điện
Trong toàn bộ thiết bị điện mặt trời, tấm pin năng lượng mặt trời là thành phần quyết định trực tiếp sản lượng điện tạo ra.
Hiệu suất của module, chất lượng cell silicon và khả năng hấp thụ quang phổ ảnh hưởng lớn đến công suất hệ thống. Các tấm pin hiện đại sử dụng cell TOPCon hoặc HJT có thể đạt hiệu suất từ 22% đến 23%.
Ngoài hiệu suất, thông số công suất danh định như 540 Wp, 550 Wp hoặc 600 Wp cũng ảnh hưởng đến mật độ công suất trên mỗi mét vuông.
Một hệ thống sử dụng tấm pin năng lượng mặt trời chất lượng cao có thể tăng sản lượng điện hàng năm thêm 5–10% so với module tiêu chuẩn.
7.2 Inverter solar ảnh hưởng trực tiếp đến hiệu suất chuyển đổi
Sau khi điện được tạo ra từ các module quang điện, inverter solar đảm nhiệm nhiệm vụ chuyển đổi dòng DC thành AC.
Trong hệ thống thiết bị điện mặt trời, inverter được xem là “bộ não” của toàn bộ hệ thống. Hiệu suất chuyển đổi của thiết bị này thường dao động từ 97% đến 99%.
Ngoài hiệu suất chuyển đổi, khả năng MPPT cũng ảnh hưởng đến lượng điện thu được từ các chuỗi pin.
Một inverter solar có nhiều MPPT độc lập sẽ tối ưu sản lượng điện tốt hơn trong điều kiện mái nhà phức tạp hoặc có bóng che.
7.3 Khung điện mặt trời ảnh hưởng đến độ ổn định cơ học
Mặc dù không trực tiếp tham gia vào quá trình tạo điện, khung điện mặt trời lại đóng vai trò quan trọng trong việc duy trì độ bền cơ học của hệ thống.
Kết cấu khung giúp cố định tấm pin năng lượng mặt trời ở góc nghiêng tối ưu để thu nhận bức xạ mặt trời hiệu quả nhất.
Ngoài ra khung còn giúp tản nhiệt tốt hơn nhờ khoảng cách thông gió giữa module và bề mặt mái.
Nếu thiết kế khung điện mặt trời không đúng kỹ thuật, hệ thống có thể bị rung lắc, biến dạng hoặc giảm tuổi thọ thiết bị.
7.4 Hệ thống cáp solar quyết định tổn hao truyền tải
Trong cấu trúc thiết bị điện mặt trời, hệ thống cáp solar đóng vai trò truyền tải điện năng giữa các thiết bị.
Tổn hao điện áp trên dây dẫn có thể ảnh hưởng đáng kể đến hiệu suất tổng thể của hệ thống.
Ví dụ, nếu tổn hao dây DC đạt 3%, hệ thống 100 kWp có thể mất hàng nghìn kWh mỗi năm.
Do đó việc lựa chọn đúng tiết diện dây dẫn, chiều dài dây hợp lý và đầu nối chất lượng cao là yếu tố quan trọng trong thiết kế hệ thống cáp solar.
7.5 Hệ thống bảo vệ giúp kéo dài tuổi thọ thiết bị điện mặt trời
Một yếu tố thường bị bỏ qua trong thiết kế thiết bị điện mặt trời là hệ thống bảo vệ điện.
Các thiết bị như SPD chống sét, cầu dao DC isolator và hệ thống tiếp địa giúp bảo vệ inverter solar, tấm pin năng lượng mặt trời và toàn bộ hệ thống khỏi các sự cố điện.
Trong điều kiện khí hậu nhiệt đới với nhiều giông sét, hệ thống bảo vệ có thể giảm đáng kể nguy cơ hư hỏng thiết bị.
Một hệ thống solar được bảo vệ tốt có thể vận hành ổn định hơn 25 năm.
8. XU HƯỚNG PHÁT TRIỂN THIẾT BỊ ĐIỆN MẶT TRỜI TRONG GIAI ĐOẠN 2025–2030
8.1 Tăng hiệu suất tấm pin năng lượng mặt trời
Xu hướng quan trọng nhất trong ngành năng lượng mặt trời là nâng cao hiệu suất của tấm pin năng lượng mặt trời.
Các công nghệ mới như tandem perovskite-silicon đang được nghiên cứu với hiệu suất tiềm năng trên 30%.
Ngoài ra các cải tiến về cấu trúc cell, busbar và vật liệu bán dẫn giúp giảm suy hao điện và tăng khả năng hấp thụ ánh sáng.
Những tiến bộ này sẽ giúp hệ thống thiết bị điện mặt trời tạo ra nhiều điện năng hơn trên cùng diện tích lắp đặt.
8.2 Inverter solar tích hợp trí tuệ nhân tạo
Thế hệ inverter solar mới đang tích hợp công nghệ AI để phân tích dữ liệu vận hành.
Các thuật toán có thể dự đoán sản lượng điện dựa trên dữ liệu thời tiết và tối ưu chiến lược vận hành.
Ngoài ra inverter cũng có khả năng phát hiện lỗi chuỗi pin, điểm nóng hoặc suy giảm hiệu suất trong thiết bị điện mặt trời.
Những cải tiến này giúp doanh nghiệp quản lý hệ thống solar hiệu quả hơn.
8.3 Khung điện mặt trời tối ưu cho hệ thống quy mô lớn
Trong các nhà máy điện mặt trời công suất hàng trăm MW, thiết kế khung điện mặt trời ngày càng được tối ưu hóa.
Một xu hướng mới là hệ thống tracker một trục. Khung có thể xoay theo hướng mặt trời trong ngày để tăng sản lượng điện.
Công nghệ này có thể nâng sản lượng điện thêm 15–20% so với hệ thống khung cố định.
Tuy nhiên chi phí đầu tư và bảo trì của tracker cũng cao hơn so với khung điện mặt trời truyền thống.
8.4 Hệ thống cáp solar và thiết bị điện thông minh
Trong tương lai, hệ thống cáp solar sẽ được tích hợp cảm biến giám sát nhiệt độ và dòng điện.
Các cảm biến này giúp phát hiện sớm các điểm nóng hoặc kết nối lỏng trong hệ thống dây dẫn.
Ngoài ra công nghệ cáp DC điện áp 1500 V đang trở thành tiêu chuẩn mới trong các dự án quy mô lớn.
Điện áp cao giúp giảm dòng điện và giảm tổn hao trong thiết bị điện mặt trời.
8.5 Hệ thống solar tích hợp lưu trữ năng lượng
Xu hướng mới trong ngành năng lượng là kết hợp thiết bị điện mặt trời với hệ thống lưu trữ pin lithium.
Pin lưu trữ cho phép tích trữ điện năng vào ban ngày và sử dụng vào buổi tối hoặc khi mất điện.
Trong mô hình này, inverter solar thường là loại hybrid có thể quản lý cả nguồn pin và nguồn mặt trời.
Sự kết hợp giữa solar và lưu trữ giúp tăng tính ổn định và giá trị kinh tế của hệ thống.
KẾT LUẬN: LỰA CHỌN ĐÚNG THIẾT BỊ ĐIỆN MẶT TRỜI ĐỂ TỐI ƯU HIỆU QUẢ ĐẦU TƯ
Trong một hệ thống solar hiện đại, thiết bị điện mặt trời không chỉ đơn giản là các thành phần kỹ thuật riêng lẻ mà là một hệ sinh thái thiết bị hoạt động đồng bộ.
Từ tấm pin năng lượng mặt trời tạo ra điện, inverter solar chuyển đổi dòng điện, khung điện mặt trời đảm bảo kết cấu ổn định cho đến hệ thống cáp solar truyền tải điện năng, tất cả đều ảnh hưởng trực tiếp đến hiệu suất vận hành.
Nếu thiết kế và lựa chọn thiết bị đúng tiêu chuẩn, hệ thống điện mặt trời có thể đạt hiệu suất tổng trên 85% và duy trì hoạt động hơn 25 năm.
Đối với doanh nghiệp đầu tư năng lượng tái tạo, việc hiểu rõ vai trò của từng thành phần trong thiết bị điện mặt trời là bước quan trọng để tối ưu chi phí, tăng sản lượng điện và đảm bảo độ bền dài hạn của dự án.
TÌM HIỂU THÊM:
