THÀNH PHẦN HỆ THỐNG BESS: VAI TRÒ CỦA PIN, PCS, BMS VÀ EMS TRONG VẬN HÀNH HIỆU QUẢ
Thành phần hệ thống BESS là nền tảng quyết định khả năng lưu trữ, chuyển đổi và điều phối năng lượng trong các ứng dụng điện hiện đại. Việc hiểu rõ cấu trúc và vai trò của từng khối chức năng giúp tối ưu hiệu suất, độ an toàn và tuổi thọ toàn hệ thống, đồng thời tạo tiền đề cho các giải pháp điều khiển và phần mềm nâng cao.

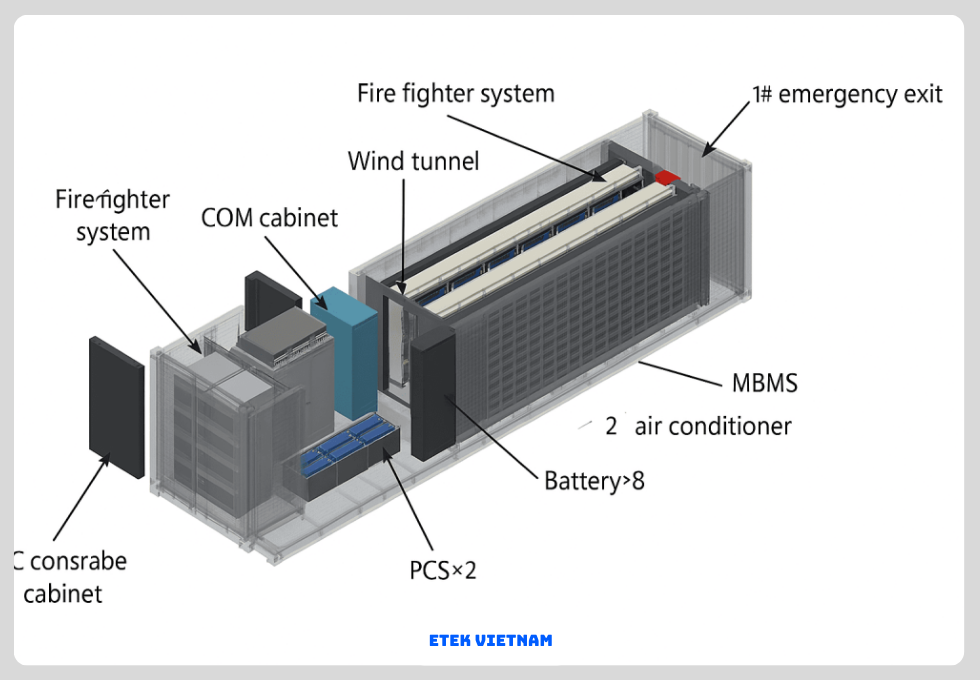

1. TỔNG QUAN THÀNH PHẦN HỆ THỐNG BESS VÀ CẤU TRÚC CHUẨN
1.1. Khái niệm thành phần hệ thống BESS trong lưới điện hiện đại
Thành phần hệ thống BESS bao gồm các khối chức năng chính như pin lưu trữ, bộ chuyển đổi công suất, hệ thống quản lý pin và hệ thống quản lý năng lượng. Mỗi khối đảm nhiệm một vai trò riêng nhưng liên kết chặt chẽ theo kiến trúc DC–AC. Trong các dự án quy mô MW, cấu trúc này giúp BESS đáp ứng tiêu chuẩn IEC 62933 và IEEE 1547.
1.2. Kiến trúc điện AC-coupled và DC-coupled
Hệ BESS có thể được triển khai theo kiến trúc AC-coupled hoặc DC-coupled tùy mục tiêu vận hành. AC-coupled linh hoạt khi tích hợp vào lưới hiện hữu, trong khi DC-coupled giảm tổn hao chuyển đổi, nâng hiệu suất vòng lên trên 90%. Cấu trúc lựa chọn ảnh hưởng trực tiếp đến cách phối hợp giữa pin, PCS và EMS.
1.3. Mối quan hệ giữa các khối chức năng trong BESS
Pin cung cấp năng lượng DC, PCS thực hiện chuyển đổi hai chiều, BMS giám sát an toàn pin, còn EMS điều phối chiến lược vận hành. Sự phối hợp này đảm bảo hệ BESS đạt các chỉ số như round-trip efficiency, response time dưới 100 ms và khả năng hỗ trợ tần số.
1.4. Vai trò của tiêu chuẩn và thông số kỹ thuật
Các thành phần phải tuân thủ thông số như điện áp danh định 600–1500 VDC, SOC hoạt động 10–90%, C-rate 0.5C–2C. Tiêu chuẩn UL 9540 và UL 1973 là cơ sở đánh giá an toàn tổng thể của hệ thống.
1.5. Tính mô-đun trong thiết kế hệ thống BESS
Thiết kế mô-đun cho phép mở rộng dung lượng từ vài trăm kWh lên hàng chục MWh. Mỗi module pin, rack PCS hay controller EMS có thể thay thế độc lập, giúp giảm downtime và chi phí O&M trong suốt vòng đời dự án.
1.6. Ảnh hưởng của thành phần hệ thống BESS đến hiệu quả đầu tư
Hiệu suất từng thành phần quyết định LCOE của dự án BESS. Việc lựa chọn pin có tuổi thọ chu kỳ cao, PCS hiệu suất >98% và EMS tối ưu thuật toán dispatch giúp rút ngắn thời gian hoàn vốn.
• Trước khi đi sâu từng thành phần, bạn nên nắm nền tảng tổng thể tại bài “Hệ thống BESS là gì? Tổng quan toàn diện về lưu trữ năng lượng bằng pin”.
2. PIN BESS – NỀN TẢNG LƯU TRỮ NĂNG LƯỢNG
2.1. Vai trò cốt lõi của pin BESS trong hệ thống
Pin BESS là nơi tích trữ năng lượng dưới dạng hóa học và quyết định dung lượng khả dụng của hệ thống. Các công nghệ phổ biến gồm LFP, NMC và LTO, với mật độ năng lượng từ 120 đến 180 Wh/kg. Việc lựa chọn pin ảnh hưởng trực tiếp đến kích thước, chi phí và độ an toàn.
2.2. Các thông số kỹ thuật quan trọng của pin BESS
Dung lượng danh định (Ah), điện áp cell 3.2–3.7 V, số chu kỳ >6000 cycles và hiệu suất coulombic >99% là các chỉ số then chốt. SOC và SOH được giám sát liên tục để đảm bảo pin vận hành trong vùng an toàn.
2.3. Cấu trúc cell, module và rack pin
Pin được tổ chức theo cấp cell–module–rack, mỗi rack đạt điện áp hàng trăm volt DC. Cấu trúc này giúp quản lý nhiệt và phân phối dòng điện đều, giảm rủi ro quá nhiệt cục bộ.
2.4. Quản lý nhiệt và an toàn pin BESS
Hệ thống làm mát bằng không khí hoặc chất lỏng giữ nhiệt độ pin trong khoảng 15–35°C. Cảm biến nhiệt và cơ chế ngắt mạch khẩn cấp là yêu cầu bắt buộc theo tiêu chuẩn an toàn.
2.5. Tuổi thọ và suy giảm hiệu suất pin
Pin suy giảm dung lượng theo thời gian và số chu kỳ. Việc duy trì SOC trung bình 50–70% giúp kéo dài tuổi thọ và giảm tốc độ suy giảm xuống dưới 2% mỗi năm.
2.6. Vai trò của pin BESS trong các ứng dụng lưới
Pin BESS tham gia peak shaving, frequency regulation và backup power. Khả năng phản hồi nhanh trong mili giây giúp hệ thống ổn định lưới điện có tỷ lệ năng lượng tái tạo cao.
3. PCS BESS – CHUYỂN ĐỔI VÀ ĐIỀU KHIỂN CÔNG SUẤT
3.1. Chức năng chính của PCS BESS trong thành phần hệ thống BESS
PCS BESS là bộ chuyển đổi hai chiều DC–AC, cho phép pin sạc và xả theo yêu cầu lưới. Công suất PCS thường từ vài trăm kW đến vài MW, với hiệu suất chuyển đổi đạt 97–99%.
3.2. Nguyên lý hoạt động của PCS hai chiều
PCS sử dụng IGBT hoặc SiC MOSFET để điều khiển dòng điện và điện áp. Chế độ inverter và rectifier được chuyển đổi linh hoạt, đảm bảo đáp ứng nhanh các lệnh công suất từ EMS.
3.3. Các chế độ vận hành của PCS BESS
PCS hỗ trợ chế độ grid-following và grid-forming. Trong grid-forming, PCS có thể tạo điện áp và tần số tham chiếu, phù hợp cho microgrid và hệ thống off-grid.
3.4. Thông số kỹ thuật quan trọng của PCS
Các chỉ số như THD <3%, hệ số công suất từ -1 đến +1 và khả năng quá tải 110–120% trong vài giây là yêu cầu phổ biến. Những thông số này quyết định khả năng hỗ trợ chất lượng điện năng.
3.5. Khả năng tích hợp PCS với lưới và nguồn tái tạo
PCS BESS được thiết kế để tương thích với tiêu chuẩn lưới quốc gia, hỗ trợ kết nối với điện mặt trời và điện gió. Điều này giúp BESS trở thành thành phần trung tâm trong hệ thống hybrid.
3.6. Vai trò của PCS BESS trong hiệu suất tổng thể
Tổn hao tại PCS ảnh hưởng trực tiếp đến round-trip efficiency. Việc tối ưu thuật toán điều khiển và linh kiện bán dẫn giúp giảm tổn thất và tăng độ tin cậy dài hạn.
• Cách các thành phần này được chia thành từng phân hệ đã được phân tích trong bài “Phân hệ hệ thống BESS trong công nghiệp: 5 phân hệ chính quyết định khả năng vận hành ổn định”.
4. BMS BESS – HỆ THỐNG QUẢN LÝ PIN TRONG THÀNH PHẦN HỆ THỐNG BESS
4.1. Vai trò của BMS BESS trong vận hành an toàn
BMS BESS là lớp bảo vệ cốt lõi, đảm bảo pin vận hành trong giới hạn điện áp, dòng điện và nhiệt độ cho phép. Hệ thống này liên tục giám sát từng cell với độ chính xác mili-volt, giúp ngăn ngừa quá sạc, quá xả và mất cân bằng cell, những nguyên nhân chính gây suy giảm tuổi thọ pin.
4.2. Chức năng giám sát điện áp, dòng và nhiệt độ
BMS thu thập dữ liệu điện áp cell, dòng rack và nhiệt độ module theo chu kỳ mili giây. Các ngưỡng bảo vệ thường đặt ở 2.5–3.65 V/cell và nhiệt độ tối đa 45–55°C. Khi vượt ngưỡng, BMS gửi tín hiệu ngắt đến PCS để dừng hệ thống.
4.3. Cân bằng cell và ảnh hưởng đến tuổi thọ pin
Cân bằng thụ động hoặc chủ động giúp giảm sai lệch SOC giữa các cell xuống dưới 2%. Quá trình này hạn chế hiện tượng cell yếu bị quá tải, từ đó kéo dài tuổi thọ toàn bộ pin BESS và duy trì dung lượng khả dụng ổn định.
4.4. Ước tính SOC, SOH và SOP trong BMS BESS
BMS sử dụng thuật toán Kalman Filter hoặc model điện hóa để ước tính SOC, SOH và SOP. Độ chính xác SOC đạt ±2% là yêu cầu phổ biến trong các dự án quy mô MW, giúp EMS lập kế hoạch vận hành chính xác hơn.
4.5. Giao tiếp giữa BMS BESS và PCS BESS
BMS truyền dữ liệu trạng thái pin đến PCS thông qua CAN, Modbus hoặc Ethernet. Thông tin này quyết định giới hạn công suất sạc xả tức thời, đảm bảo PCS không vượt quá khả năng chịu tải của pin.
4.6. Vai trò của BMS BESS trong tuân thủ tiêu chuẩn an toàn
BMS là thành phần bắt buộc để đáp ứng UL 1973 và IEC 62619. Các chức năng phát hiện lỗi nội bộ, cách ly mạch và ghi log sự kiện giúp tăng mức độ an toàn vận hành và hỗ trợ công tác O&M dài hạn.
5. EMS BESS – ĐIỀU PHỐI VÀ TỐI ƯU VẬN HÀNH TOÀN HỆ THỐNG
5.1. Chức năng điều phối của EMS BESS trong thành phần hệ thống BESS
EMS BESS là lớp điều khiển cao nhất, chịu trách nhiệm tối ưu chiến lược sạc xả dựa trên tín hiệu lưới, giá điện và trạng thái pin. EMS biến BESS từ thiết bị lưu trữ thụ động thành tài sản năng lượng linh hoạt.
5.2. Thu thập và xử lý dữ liệu từ các thành phần
EMS nhận dữ liệu SOC, SOH từ BMS, trạng thái công suất từ PCS và thông số lưới từ SCADA. Việc xử lý dữ liệu thời gian thực với chu kỳ 1–5 giây giúp EMS phản ứng nhanh trước biến động phụ tải.
5.3. Thuật toán tối ưu kinh tế và kỹ thuật
EMS sử dụng thuật toán rule-based, linear programming hoặc AI để tối ưu doanh thu và giảm chi phí. Các mục tiêu phổ biến gồm peak shaving, arbitrage và giảm tổn thất lưới, trong khi vẫn giữ SOC trong vùng an toàn.
5.4. Vai trò của EMS BESS trong ổn định lưới điện
EMS gửi setpoint công suất và hệ số công suất đến PCS để hỗ trợ điều tần và điều áp. Khả năng phản hồi nhanh dưới 1 giây giúp BESS tham gia các dịch vụ ancillary của lưới điện hiện đại.
5.5. Tích hợp EMS BESS với hệ thống quản lý cấp cao
EMS có thể tích hợp với DMS, DERMS hoặc hệ thống quản lý nhà máy điện. Giao tiếp chuẩn IEC 61850 và OpenADR giúp BESS trở thành một phần trong hệ sinh thái điều khiển năng lượng tổng thể.
5.6. Ảnh hưởng của EMS BESS đến hiệu quả vòng đời dự án
Chiến lược EMS hợp lý giúp giảm stress pin, kéo dài tuổi thọ và tối ưu LCOE. Trong nhiều dự án, EMS có thể cải thiện hiệu quả kinh tế tổng thể thêm 10–20% so với vận hành thủ công.
• Khi cần đào sâu từng nhóm thiết bị và phần mềm, bạn có thể tiếp tục với bài “BMS là gì? Hệ thống quản lý pin trong BESS” và “PCS là gì? Vai trò của bộ chuyển đổi công suất trong BESS”.
6. MỐI QUAN HỆ PIN – PCS – BMS – EMS TRONG THÀNH PHẦN HỆ THỐNG BESS
6.1. Chuỗi giá trị năng lượng trong thành phần hệ thống BESS
Trong thành phần hệ thống BESS, năng lượng được lưu trữ tại pin, chuyển đổi qua PCS, giám sát bởi BMS và điều phối bởi EMS. Chuỗi này đảm bảo dòng năng lượng DC–AC diễn ra liên tục, chính xác và an toàn, với độ trễ điều khiển toàn hệ thống thường dưới 200 ms.
6.2. Luồng dữ liệu và luồng công suất song song
Luồng công suất vật lý đi từ pin qua PCS ra lưới, trong khi luồng dữ liệu đi ngược từ BMS và PCS lên EMS. Sự song song này cho phép EMS ra quyết định dựa trên trạng thái thực tế, tránh các lệnh sạc xả vượt giới hạn kỹ thuật.
6.3. Vai trò phối hợp của pin BESS và PCS BESS
Pin BESS quyết định giới hạn năng lượng và dòng điện, còn PCS BESS quyết định tốc độ và hình thức trao đổi công suất. Khi pin ở SOC thấp, PCS tự động giảm công suất xả theo giới hạn do BMS cung cấp, đảm bảo an toàn và ổn định.
6.4. BMS BESS như lớp bảo vệ trung gian
BMS BESS đóng vai trò “người gác cổng”, lọc các yêu cầu công suất từ EMS trước khi PCS thực thi. Nhờ đó, mọi chiến lược tối ưu đều phải tuân thủ giới hạn điện hóa của pin, giảm rủi ro sự cố và cháy nổ.
6.5. EMS BESS và điều khiển phân cấp
EMS BESS hoạt động ở tầng điều khiển cao, không can thiệp trực tiếp vào cell pin mà thông qua BMS và PCS. Mô hình điều khiển phân cấp này giúp hệ thống dễ mở rộng, phù hợp với BESS từ quy mô C&I đến utility-scale.
6.6. Đồng bộ thời gian và độ chính xác điều khiển
Việc đồng bộ thời gian giữa các thành phần qua NTP hoặc PTP giúp sai lệch dữ liệu dưới 1 ms. Điều này đặc biệt quan trọng trong các ứng dụng điều tần nhanh và grid-forming.
6.7. Ảnh hưởng của sự phối hợp đến hiệu suất tổng thể
Sự phối hợp hiệu quả giữa các thành phần có thể nâng round-trip efficiency lên trên 88–92%. Ngược lại, thiếu đồng bộ sẽ làm tăng tổn hao và giảm tuổi thọ pin đáng kể.
7. CÁC KỊCH BẢN VẬN HÀNH ĐIỂN HÌNH CỦA THÀNH PHẦN HỆ THỐNG BESS
7.1. Peak shaving và quản lý phụ tải
Trong kịch bản peak shaving, EMS dự báo phụ tải và ra lệnh PCS xả công suất từ pin trong giờ cao điểm. BMS giám sát SOC để đảm bảo pin không xuống dưới ngưỡng an toàn, giúp giảm chi phí demand charge cho khách hàng công nghiệp.
7.2. Arbitrage năng lượng theo giá điện
BESS sạc khi giá thấp và xả khi giá cao. EMS tối ưu lịch vận hành dựa trên dữ liệu thị trường, trong khi pin và PCS thực hiện chuyển đổi năng lượng với hiệu suất cao, đảm bảo lợi nhuận ròng.
7.3. Điều tần và dịch vụ phụ trợ
Với thời gian đáp ứng dưới 1 giây, BESS tham gia điều tần sơ cấp. PCS điều chỉnh công suất tức thời, còn BMS đảm bảo pin chịu được dòng xả cao trong thời gian ngắn.
7.4. Tích hợp năng lượng tái tạo
BESS hấp thụ công suất dư từ điện mặt trời hoặc gió, giảm curtailment. EMS điều phối sạc xả để làm phẳng công suất phát, hỗ trợ lưới điện có tỷ lệ tái tạo cao.
7.5. Cấp điện dự phòng và microgrid
Trong chế độ islanding, PCS grid-forming tạo điện áp tham chiếu, pin cung cấp năng lượng liên tục, còn EMS quản lý ưu tiên phụ tải. Đây là ứng dụng quan trọng cho khu công nghiệp và hạ tầng критical.
7.6. Vận hành tối ưu theo vòng đời pin
EMS giới hạn độ sâu xả và tốc độ C-rate để giảm suy hao pin. Nhờ đó, tuổi thọ pin được kéo dài, giảm chi phí thay thế trong vòng đời dự án.
7.7. Tác động kinh tế của các kịch bản vận hành
Việc lựa chọn đúng kịch bản giúp cải thiện IRR dự án BESS từ 2–5%. Điều này cho thấy vai trò chiến lược của từng thành phần trong hiệu quả tổng thể.
8. TỔNG KẾT VAI TRÒ CỦA THÀNH PHẦN HỆ THỐNG BESS TRONG VẬN HÀNH HIỆU QUẢ
8.1. Tầm quan trọng tổng thể của thành phần hệ thống BESS
Thành phần hệ thống BESS không chỉ là tập hợp thiết bị mà là một hệ sinh thái kỹ thuật hoàn chỉnh. Sự kết hợp đúng giữa pin, PCS, BMS và EMS quyết định khả năng đáp ứng công suất, độ an toàn và hiệu quả kinh tế của toàn bộ dự án lưu trữ năng lượng.
8.2. Pin BESS như nền móng vật lý của hệ thống
Pin BESS giữ vai trò trung tâm trong việc xác định dung lượng, tuổi thọ và mức độ an toàn. Việc lựa chọn công nghệ pin phù hợp với C-rate, chu kỳ và điều kiện nhiệt giúp hệ thống đạt hiệu suất ổn định trong suốt 15–20 năm vận hành.
8.3. PCS BESS quyết định chất lượng trao đổi điện năng
PCS BESS là cầu nối giữa pin và lưới điện, ảnh hưởng trực tiếp đến hiệu suất chuyển đổi và chất lượng điện năng. Các thông số như THD, hệ số công suất và khả năng phản hồi nhanh quyết định khả năng tham gia dịch vụ lưới của BESS.
8.4. BMS BESS đảm bảo an toàn và độ tin cậy dài hạn
BMS BESS giúp kiểm soát rủi ro ở cấp cell, duy trì pin trong vùng vận hành tối ưu. Nhờ các thuật toán giám sát và bảo vệ, BMS góp phần giảm sự cố nghiêm trọng và chi phí O&M trong vòng đời dự án.
8.5. EMS BESS tối ưu giá trị vận hành và kinh tế
EMS BESS biến hệ BESS thành tài sản năng lượng thông minh thông qua các chiến lược điều phối. Khả năng tối ưu kỹ thuật song song với mục tiêu kinh tế giúp nâng cao hiệu quả đầu tư và tính linh hoạt vận hành.
8.6. Mối quan hệ phân cấp và đồng bộ trong hệ thống
Cấu trúc phân cấp giữa pin, PCS, BMS và EMS giúp hệ thống dễ mở rộng và tích hợp. Sự đồng bộ dữ liệu và điều khiển là yếu tố then chốt để duy trì hiệu suất cao và giảm suy hao không cần thiết.
8.7. Nền tảng cho thiết bị và điều khiển & phần mềm
Hiểu rõ thành phần hệ thống BESS là bước chuẩn bị quan trọng cho các bài viết chuyên sâu về thiết bị, điều khiển và phần mềm. Đây là nền tảng để triển khai các giải pháp BESS thông minh trong tương lai.
