PIN MẶT TRỜI: 7 CÔNG NGHỆ PIN MẶT TRỜI QUAN TRỌNG TRONG HỆ THỐNG ĐIỆN NĂNG LƯỢNG MẶT TRỜI NĂM 2025
Pin mặt trời là thành phần cốt lõi quyết định hiệu suất và độ ổn định của hệ thống điện mặt trời. Nhờ các tiến bộ trong vật liệu bán dẫn, cấu trúc cell và công nghệ sản xuất, nhiều loại pin hiện đại đã đạt hiệu suất chuyển đổi trên 23%. Bài viết này phân tích nguyên lý hoạt động và các công nghệ cell quan trọng đang được sử dụng rộng rãi trong ngành năng lượng mặt trời năm 2025.
1. PIN MẶT TRỜI VÀ VAI TRÒ TRONG HỆ THỐNG ĐIỆN MẶT TRỜI
1.1 Khái niệm pin mặt trời trong hệ thống điện mặt trời
Pin mặt trời (photovoltaic cell) là linh kiện bán dẫn có khả năng chuyển đổi trực tiếp năng lượng bức xạ mặt trời thành điện năng nhờ hiệu ứng quang điện. Một cell tiêu chuẩn thường có kích thước 166 mm, 182 mm hoặc 210 mm và tạo ra điện áp khoảng 0.5–0.6 V.
Trong thực tế, các cell được kết nối nối tiếp để tạo thành module. Một tấm module phổ biến chứa 60, 72 hoặc 144 half-cell. Công suất danh định thường dao động từ 400 Wp đến hơn 700 Wp đối với các hệ thống thương mại.
Hiệu suất chuyển đổi của cell phụ thuộc vào vật liệu silicon, cấu trúc lớp bán dẫn và mức độ tổn hao điện trở. Các cell hiện đại đạt hiệu suất từ 19% đến 24%.
1.2 Nguyên lý hoạt động của solar cell
Nguyên lý hoạt động của solar cell dựa trên hiệu ứng quang điện trong vật liệu bán dẫn silicon. Khi photon có năng lượng lớn hơn bandgap của silicon (~1.12 eV) chiếu vào bề mặt cell, electron bị kích thích và di chuyển từ vùng hóa trị sang vùng dẫn.
Quá trình này tạo ra cặp electron-hole. Dưới tác dụng của điện trường bên trong lớp tiếp giáp p-n, các hạt mang điện di chuyển về hai cực khác nhau, tạo nên dòng điện một chiều.
Các thông số quan trọng của cell gồm:
Voc khoảng 0.65 – 0.72 V
Isc khoảng 9 – 12 A
Fill Factor khoảng 78 – 84%
Hiệu suất η có thể đạt 22% với cell thương mại.

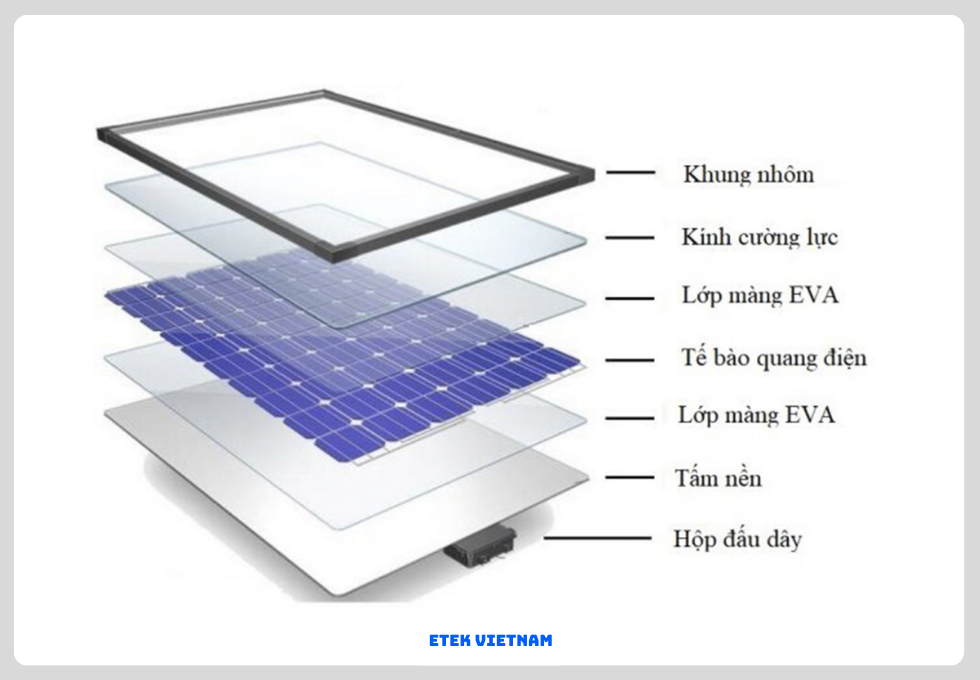

1.3 Cấu trúc vật lý của tấm pin năng lượng mặt trời
Một tấm pin năng lượng mặt trời tiêu chuẩn được cấu tạo từ nhiều lớp vật liệu khác nhau nhằm tối ưu khả năng hấp thụ ánh sáng và bảo vệ cell.
Các lớp chính bao gồm:
Lớp kính cường lực low-iron dày 3.2 mm
Lớp encapsulant EVA hoặc POE
Chuỗi solar cell silicon
Lớp backsheet polymer hoặc kính thứ hai
Khung nhôm anodized
Hộp junction box với diode bypass.
Các lớp này giúp module có tuổi thọ trên 25 năm và chịu được tải gió lên đến 2400 Pa.
1.4 Chuỗi chuyển đổi năng lượng trong hệ thống điện mặt trời
Trong hệ thống điện mặt trời, năng lượng được chuyển đổi qua nhiều giai đoạn khác nhau.
Bức xạ mặt trời → photon
Photon kích thích electron trong pin mặt trời
Cell tạo dòng điện DC
Inverter chuyển đổi DC sang AC
Điện năng được sử dụng hoặc hòa lưới.
Hiệu suất tổng thể của hệ thống phụ thuộc vào hiệu suất module, inverter và tổn thất dây dẫn. Hệ thống rooftop hiện đại thường đạt hiệu suất hệ thống khoảng 80 – 85%.
1.5 Các chỉ số kỹ thuật quan trọng của pin mặt trời
Khi đánh giá pin mặt trời, các kỹ sư thường phân tích nhiều thông số kỹ thuật để xác định hiệu suất và độ ổn định của module.
Các chỉ số phổ biến gồm:
Hiệu suất chuyển đổi cell efficiency
Hệ số nhiệt độ Pmax khoảng −0.30%/°C
Điện áp hở mạch Voc
Dòng ngắn mạch Isc
Công suất cực đại Pmax
Suy giảm công suất theo thời gian.
Các module chất lượng cao hiện có mức suy giảm khoảng 0.4 – 0.5% mỗi năm.
1.6 Vai trò của công nghệ pin trong hiệu suất hệ thống
Sự phát triển của công nghệ pin mặt trời ảnh hưởng trực tiếp đến chi phí điện mặt trời (LCOE). Khi hiệu suất cell tăng từ 18% lên 23%, diện tích lắp đặt cần thiết giảm đáng kể.
Ví dụ, một hệ thống 1 MWp sử dụng module hiệu suất 20% cần khoảng 5000 m² diện tích. Nếu sử dụng module 23%, diện tích chỉ còn khoảng 4350 m².
Ngoài ra, các công nghệ mới còn giúp giảm suy hao ánh sáng (LID), suy giảm PID và cải thiện khả năng hoạt động trong điều kiện ánh sáng yếu.
- Để hiểu rõ vai trò của pin trong toàn bộ hệ thống, bạn nên đọc trước bài “Hệ thống điện năng lượng mặt trời là gì? Tổng quan toàn diện về solar power”.
2. PHÂN LOẠI CÔNG NGHỆ PIN MẶT TRỜI TRONG NGÀNH NĂNG LƯỢNG
2.1 Công nghệ pin mặt trời silicon tinh thể
Silicon tinh thể hiện chiếm hơn 90% thị trường pin mặt trời toàn cầu. Công nghệ này sử dụng wafer silicon có độ tinh khiết trên 99.9999%.
Hai dạng phổ biến gồm:
Monocrystalline silicon
Polycrystalline silicon.
Các wafer được cắt từ ingot silicon bằng dây kim cương có độ dày khoảng 150 – 170 µm. Quá trình xử lý bề mặt và doping tạo thành lớp tiếp giáp p-n cho cell.
2.2 Pin mono và poly trong hệ thống điện mặt trời
Hai loại cell silicon phổ biến nhất trong hệ thống điện mặt trời là mono và poly.
Mono có cấu trúc tinh thể đơn, electron di chuyển ít bị cản trở nên hiệu suất cao hơn. Poly có cấu trúc đa tinh thể nên chi phí sản xuất thấp hơn.
So sánh cơ bản:
Mono efficiency 21 – 23%
Poly efficiency 17 – 19%
Hệ số nhiệt mono tốt hơn poly khoảng 0.05 – 0.1%/°C.
Vì vậy, các dự án utility-scale hiện nay chủ yếu sử dụng mono.
2.3 Pin mặt trời màng mỏng
Công nghệ thin-film là một nhánh khác của công nghệ pin mặt trời, sử dụng lớp bán dẫn cực mỏng chỉ vài micromet.
Các vật liệu phổ biến gồm:
CdTe
CIGS
a-Si.
Ưu điểm của thin-film là chi phí thấp và khả năng hoạt động tốt trong ánh sáng khuếch tán. Tuy nhiên hiệu suất thấp hơn silicon, thường chỉ đạt 10 – 18%.
2.4 Các thế hệ solar cell trong ngành điện mặt trời
Ngành solar cell thường chia công nghệ thành ba thế hệ.
Thế hệ 1 gồm silicon tinh thể.
Thế hệ 2 gồm thin-film.
Thế hệ 3 gồm các công nghệ mới như perovskite, tandem cell và quantum dot.
Các nghiên cứu mới cho thấy tandem silicon-perovskite có thể đạt hiệu suất trên 30% trong phòng thí nghiệm.
2.5 Tiêu chí lựa chọn tấm pin năng lượng mặt trời
Khi lựa chọn tấm pin năng lượng mặt trời, các nhà phát triển dự án thường xem xét nhiều yếu tố kỹ thuật.
Các tiêu chí quan trọng gồm:
Hiệu suất module trên 21%
Suy giảm năm đầu dưới 2%
Bảo hành công suất 25 – 30 năm
Khả năng chịu tải gió 2400 Pa
Chứng nhận IEC 61215 và IEC 61730.
Ngoài ra còn phải xem xét LCOE và chi phí BOS của dự án.
2.6 Xu hướng phát triển công nghệ pin mặt trời
Trong giai đoạn 2023 – 2025, thị trường công nghệ pin mặt trời đang chuyển dịch mạnh sang các cấu trúc cell hiệu suất cao như PERC, TOPCon và HJT.
Các nhà sản xuất lớn đang đầu tư dây chuyền TOPCon với công suất hàng chục GW mỗi năm. Hiệu suất cell thương mại của TOPCon có thể đạt 24.5%.
Xu hướng tiếp theo là công nghệ tandem silicon-perovskite, hứa hẹn nâng hiệu suất module lên hơn 28%.
3. 7 CÔNG NGHỆ PIN MẶT TRỜI PHỔ BIẾN TRONG HỆ THỐNG ĐIỆN MẶT TRỜI
3.1 Công nghệ pin mặt trời Mono PERC
Công nghệ Mono PERC là bước tiến quan trọng trong công nghệ pin mặt trời silicon tinh thể. PERC là viết tắt của Passivated Emitter and Rear Cell, nghĩa là cell có lớp thụ động hóa phía sau nhằm giảm tổn thất tái hợp electron.
Trong cấu trúc này, mặt sau của pin mặt trời được phủ một lớp dielectric như Al₂O₃ hoặc SiNx. Lớp này phản xạ photon chưa hấp thụ quay trở lại lớp silicon, giúp tăng khả năng hấp thụ ánh sáng.
Các cell Mono PERC hiện đại có thể đạt:
Hiệu suất cell 22 – 23.5%
Voc khoảng 0.68 – 0.71 V
Fill Factor trên 82%
Công suất module phổ biến 540 – 600 Wp.
Nhờ hiệu suất cao và chi phí sản xuất hợp lý, Mono PERC từng chiếm hơn 70% thị phần tấm pin năng lượng mặt trời toàn cầu trong giai đoạn 2019–2023.
3.2 Công nghệ pin mặt trời Polycrystalline
Polycrystalline là thế hệ pin mặt trời silicon đa tinh thể được sản xuất bằng cách đúc silicon nóng chảy vào khuôn và để nguội tạo thành nhiều tinh thể nhỏ.
Quá trình này có chi phí thấp hơn so với mono vì không cần kéo ingot theo phương pháp Czochralski. Tuy nhiên, ranh giới hạt tinh thể làm tăng hiện tượng tán xạ electron, khiến hiệu suất thấp hơn.
Thông số kỹ thuật điển hình của cell poly:
Hiệu suất cell 17 – 19%
Voc khoảng 0.60 – 0.64 V
Hệ số nhiệt độ khoảng −0.39%/°C.
Hiện nay, nhiều dự án hệ thống điện mặt trời quy mô lớn đã chuyển sang mono vì hiệu suất cao hơn và diện tích lắp đặt nhỏ hơn.
3.3 Công nghệ pin mặt trời TOPCon
TOPCon (Tunnel Oxide Passivated Contact) là thế hệ mới của solar cell silicon với cấu trúc tiếp xúc thụ động hóa phía sau.
Công nghệ này sử dụng một lớp oxide siêu mỏng dày khoảng 1.5 nm nằm giữa silicon và lớp polysilicon doped. Lớp tunnel oxide cho phép electron xuyên qua bằng cơ chế tunneling quantum.
Nhờ cấu trúc này, cell TOPCon có thể giảm recombination và tăng điện áp hở mạch.
Thông số điển hình:
Hiệu suất cell thương mại 24 – 24.8%
Voc có thể đạt 0.72 V
Hiệu suất module khoảng 22 – 23%.
Các nhà sản xuất lớn đang chuyển mạnh sang TOPCon vì hiệu suất cao và dễ nâng cấp từ dây chuyền PERC.
3.4 Công nghệ pin mặt trời HJT
HJT (Heterojunction Technology) là một dạng pin mặt trời kết hợp silicon tinh thể và silicon vô định hình.
Cấu trúc cell gồm:
Wafer silicon n-type
Lớp intrinsic a-Si
Lớp p-type a-Si
Lớp TCO (transparent conductive oxide).
Nhờ lớp a-Si thụ động hóa bề mặt tốt, cell HJT có hệ số nhiệt độ rất thấp.
Thông số đặc trưng:
Hiệu suất cell thương mại 24 – 25%
Hệ số nhiệt độ khoảng −0.25%/°C
Hiệu suất module trên 23%.
HJT đặc biệt phù hợp với hệ thống điện mặt trời tại khu vực có nhiệt độ môi trường cao.
3.5 Công nghệ pin mặt trời IBC
IBC (Interdigitated Back Contact) là một dạng công nghệ pin mặt trời có toàn bộ điện cực nằm ở mặt sau cell.
Điều này giúp bề mặt trước của cell không bị che bởi busbar hoặc finger, từ đó tăng khả năng hấp thụ ánh sáng.
Cấu trúc IBC thường sử dụng silicon n-type và các vùng p-n được sắp xếp xen kẽ ở mặt sau.
Các thông số tiêu biểu:
Hiệu suất cell 24 – 26%
Hiệu suất module khoảng 22 – 23%
Mật độ dòng Isc cao hơn cell truyền thống.
Một số dòng tấm pin năng lượng mặt trời cao cấp sử dụng IBC có thể đạt công suất trên 450 W với kích thước module tiêu chuẩn.
3.6 Công nghệ pin mặt trời Perovskite
Perovskite là vật liệu bán dẫn mới đang thu hút nhiều nghiên cứu trong lĩnh vực solar cell.
Vật liệu này có cấu trúc tinh thể ABX₃, trong đó A thường là methylammonium hoặc formamidinium, B là chì hoặc thiếc và X là halide.
Ưu điểm của perovskite gồm:
Hệ số hấp thụ ánh sáng cao
Quy trình sản xuất nhiệt độ thấp
Khả năng chế tạo trên bề mặt linh hoạt.
Hiệu suất phòng thí nghiệm của cell perovskite đã đạt trên 26%. Khi kết hợp với silicon trong cấu trúc tandem, hiệu suất có thể vượt 30%.
3.7 Công nghệ pin mặt trời Tandem
Tandem là thế hệ pin mặt trời tiên tiến sử dụng nhiều lớp vật liệu bán dẫn có bandgap khác nhau.
Một cấu trúc phổ biến là:
Lớp perovskite phía trên
Lớp silicon phía dưới.
Lớp perovskite hấp thụ photon năng lượng cao, trong khi silicon hấp thụ photon năng lượng thấp. Điều này giúp tận dụng phổ ánh sáng hiệu quả hơn.
Các thử nghiệm mới cho thấy:
Hiệu suất cell tandem có thể đạt 31 – 33%
Điện áp hở mạch trên 1.8 V.
Công nghệ này được kỳ vọng sẽ trở thành thế hệ công nghệ pin mặt trời thương mại trong thập kỷ tới.
- Cơ chế biến ánh sáng thành điện được phân tích tại bài “Nguyên lý điện mặt trời: 5 bước hoạt động của hệ thống điện mặt trời từ ánh sáng thành điện (10)”.
4. THÔNG SỐ KỸ THUẬT QUAN TRỌNG CỦA PIN MẶT TRỜI TRONG HỆ THỐNG ĐIỆN
4.1 Hiệu suất chuyển đổi của pin mặt trời
Hiệu suất chuyển đổi là thông số quan trọng nhất của pin mặt trời. Chỉ số này thể hiện tỷ lệ năng lượng ánh sáng được chuyển đổi thành điện năng.
Hiệu suất được tính theo công thức:
η = Pmax / (Irradiance × Area)
Trong điều kiện tiêu chuẩn STC (1000 W/m², 25°C, AM1.5), một module hiện đại có hiệu suất 20 – 23%.
Hiệu suất càng cao thì diện tích lắp đặt trong hệ thống điện mặt trời càng nhỏ.
4.2 Hệ số nhiệt độ của solar cell
Nhiệt độ có ảnh hưởng lớn đến hiệu suất solar cell. Khi nhiệt độ tăng, điện áp của cell giảm do bandgap silicon thu hẹp.
Hệ số nhiệt độ Pmax thường nằm trong khoảng:
−0.25%/°C đến −0.40%/°C.
Ví dụ, khi nhiệt độ module tăng từ 25°C lên 45°C, công suất của pin mặt trời có thể giảm khoảng 6 – 8%.
4.3 Điện áp và dòng điện của tấm pin năng lượng mặt trời
Một tấm pin năng lượng mặt trời thường có điện áp và dòng điện phụ thuộc vào số lượng cell bên trong module.
Ví dụ module 144 half-cell:
Voc khoảng 49 – 52 V
Vmpp khoảng 40 – 43 V
Impp khoảng 13 – 15 A.
Các thông số này giúp kỹ sư thiết kế chuỗi string phù hợp với inverter trong hệ thống điện mặt trời.
4.4 Suy giảm công suất theo thời gian
Hiện tượng suy giảm công suất xảy ra khi pin mặt trời bị ảnh hưởng bởi các yếu tố môi trường như UV, nhiệt độ và độ ẩm.
Hai dạng suy giảm phổ biến gồm:
LID (Light Induced Degradation)
PID (Potential Induced Degradation).
Các module hiện đại có mức suy giảm:
Năm đầu khoảng 1 – 2%
Sau đó khoảng 0.4 – 0.5% mỗi năm.
Sau 25 năm, công suất vẫn có thể duy trì trên 85%.
4.5 Độ bền và tuổi thọ của pin mặt trời
Tuổi thọ trung bình của tấm pin năng lượng mặt trời thường từ 25 đến 30 năm.
Module phải trải qua các thử nghiệm nghiêm ngặt theo tiêu chuẩn IEC:
IEC 61215 kiểm tra độ bền cơ học
IEC 61730 kiểm tra an toàn điện
Thử nghiệm nhiệt chu kỳ từ −40°C đến 85°C.
Nhờ các tiêu chuẩn này, hệ thống điện mặt trời có thể vận hành ổn định trong thời gian dài.
5. ỨNG DỤNG PIN MẶT TRỜI TRONG CÁC HỆ THỐNG ĐIỆN MẶT TRỜI HIỆN ĐẠI
5.1 Ứng dụng pin mặt trời trong hệ thống điện mặt trời hòa lưới
Trong các dự án rooftop và utility-scale, pin mặt trời được lắp đặt thành các chuỗi module để tạo thành trường quang điện có công suất từ vài kWp đến hàng trăm MWp.
Một hệ thống điện mặt trời hòa lưới tiêu chuẩn gồm các thành phần chính:
Chuỗi tấm pin năng lượng mặt trời
Bộ inverter chuyển đổi DC/AC
Hệ thống khung giá đỡ
Tủ điện AC/DC
Hệ thống giám sát SCADA.
Các module hiện đại sử dụng solar cell hiệu suất cao giúp hệ thống đạt suất phát điện trung bình 1400 – 1700 kWh/kWp mỗi năm tại khu vực Đông Nam Á.
5.2 Ứng dụng pin mặt trời trong hệ thống điện mặt trời độc lập
Hệ thống off-grid là dạng hệ thống điện mặt trời không kết nối với lưới điện quốc gia, thường sử dụng tại khu vực hải đảo, vùng sâu hoặc các trạm viễn thông.
Trong cấu hình này, pin mặt trời tạo ra điện năng ban ngày và nạp vào bộ lưu trữ năng lượng (battery bank). Ban đêm, inverter sẽ sử dụng năng lượng lưu trữ để cấp điện cho tải.
Một hệ thống độc lập thường bao gồm:
Chuỗi tấm pin năng lượng mặt trời
Bộ điều khiển sạc MPPT
Hệ thống ắc quy lithium hoặc chì
Inverter off-grid.
Hiệu suất tổng thể phụ thuộc vào công nghệ pin mặt trời và hiệu suất của bộ điều khiển sạc.
5.3 Ứng dụng trong hệ thống điện mặt trời thương mại và công nghiệp
Các nhà máy, khu công nghiệp và trung tâm logistics đang triển khai hệ thống điện mặt trời trên mái để giảm chi phí điện năng và cắt giảm phát thải CO₂.
Trong các dự án này, pin mặt trời thường sử dụng module công suất lớn từ 540 Wp đến 700 Wp với công nghệ TOPCon hoặc HJT.
Một nhà máy có diện tích mái 20.000 m² có thể lắp đặt khoảng:
4 – 5 MWp tấm pin năng lượng mặt trời
Hệ thống này có thể sản xuất hơn 6 triệu kWh điện mỗi năm, tương đương giảm khoảng 4.000 tấn CO₂.
5.4 Ứng dụng trong các trang trại điện mặt trời quy mô lớn
Các solar farm quy mô utility-scale sử dụng hàng trăm nghìn pin mặt trời được lắp đặt trên diện tích hàng trăm hecta.
Một dự án công suất 100 MWp thường cần:
Khoảng 160.000 – 200.000 tấm pin năng lượng mặt trời
Các solar cell hiệu suất cao giúp tăng mật độ công suất trên mỗi hecta, từ đó giảm chi phí hạ tầng BOS.
Ngoài ra, nhiều trang trại hiện nay còn sử dụng hệ thống tracker một trục giúp tăng sản lượng điện 15 – 25%.
5.5 Ứng dụng pin mặt trời trong các giải pháp tích hợp công trình
Một xu hướng mới trong công nghệ pin mặt trời là BIPV (Building Integrated Photovoltaics). Trong mô hình này, tấm pin năng lượng mặt trời được tích hợp trực tiếp vào cấu trúc công trình.
Các ứng dụng phổ biến gồm:
Mái kính năng lượng mặt trời
Mặt dựng tòa nhà photovoltaic
Mái che bãi đỗ xe solar canopy.
Nhờ sự phát triển của solar cell hiệu suất cao, các tòa nhà thương mại có thể tự cung cấp 10 – 30% nhu cầu điện năng.
5.6 Vai trò của pin mặt trời trong chuyển dịch năng lượng
Sự phát triển của pin mặt trời đóng vai trò then chốt trong quá trình chuyển đổi sang năng lượng tái tạo.
Theo nhiều báo cáo năng lượng quốc tế, công suất hệ thống điện mặt trời toàn cầu đã vượt 1 TW vào năm 2023 và tiếp tục tăng nhanh.
Các cải tiến trong công nghệ pin mặt trời giúp giảm giá module xuống dưới 0.2 USD/Wp, khiến điện mặt trời trở thành một trong những nguồn điện rẻ nhất.
Điều này thúc đẩy quá trình khử carbon trong ngành điện và giảm phụ thuộc vào nhiên liệu hóa thạch.
- Nếu bạn muốn so sánh chi tiết các công nghệ hiện nay, hãy xem bài “Công nghệ pin mặt trời: 6 tiêu chí so sánh các công nghệ pin mặt trời hiện nay năm 2025 (26)”.
6. XU HƯỚNG PHÁT TRIỂN CÔNG NGHỆ PIN MẶT TRỜI TRONG TƯƠNG LAI
6.1 Xu hướng tăng hiệu suất pin mặt trời
Trong hơn hai thập kỷ qua, hiệu suất pin mặt trời đã tăng đáng kể nhờ cải tiến cấu trúc cell và vật liệu bán dẫn.
Các solar cell thương mại hiện nay đạt:
Mono PERC khoảng 22 – 23%
TOPCon khoảng 24 – 25%
HJT khoảng 25%.
Nhiều phòng thí nghiệm đã đạt hiệu suất trên 26% với silicon đơn tinh thể. Sự gia tăng này giúp giảm chi phí sản xuất điện của hệ thống điện mặt trời.
6.2 Xu hướng wafer kích thước lớn
Một trong những xu hướng quan trọng của công nghệ pin mặt trời là tăng kích thước wafer silicon để nâng công suất module.
Các kích thước wafer phổ biến hiện nay gồm:
M10: 182 mm
G12: 210 mm.
Khi sử dụng wafer lớn hơn, mỗi tấm pin năng lượng mặt trời có thể đạt công suất trên 700 Wp, giúp giảm chi phí hệ thống và số lượng module cần lắp đặt.
6.3 Xu hướng sử dụng silicon n-type
Các solar cell sử dụng wafer silicon n-type đang trở nên phổ biến vì có khả năng chống suy giảm LID tốt hơn so với p-type.
Ưu điểm của n-type gồm:
Tuổi thọ cao hơn
Hiệu suất cao hơn
Khả năng chống PID tốt.
Nhiều công nghệ pin mặt trời hiện đại như TOPCon, HJT và IBC đều sử dụng wafer n-type làm nền tảng.
6.4 Xu hướng module hai mặt (bifacial)
Module bifacial là dạng tấm pin năng lượng mặt trời có khả năng hấp thụ ánh sáng từ cả hai phía.
Mặt trước nhận bức xạ trực tiếp, trong khi mặt sau hấp thụ ánh sáng phản xạ từ mặt đất.
Trong các trang trại hệ thống điện mặt trời, module bifacial có thể tăng sản lượng điện thêm 5 – 20% tùy điều kiện albedo.
Công nghệ này đang được áp dụng rộng rãi trong các dự án utility-scale.
6.5 Xu hướng tích hợp trí tuệ nhân tạo trong vận hành
Các hệ thống giám sát hiện đại sử dụng AI để tối ưu vận hành hệ thống điện mặt trời.
Dữ liệu từ pin mặt trời và inverter được phân tích theo thời gian thực nhằm phát hiện lỗi, tối ưu góc nghiêng và dự đoán sản lượng.
Các thuật toán machine learning còn giúp xác định sự suy giảm của solar cell và đề xuất lịch bảo trì phù hợp.
6.6 Xu hướng sản xuất pin mặt trời bền vững
Một thách thức lớn của ngành công nghệ pin mặt trời là giảm phát thải trong quá trình sản xuất.
Các nhà sản xuất đang áp dụng nhiều giải pháp như:
Sử dụng năng lượng tái tạo trong nhà máy
Tái chế silicon wafer
Giảm tiêu thụ bạc trong điện cực.
Những cải tiến này giúp giảm dấu chân carbon của tấm pin năng lượng mặt trời và nâng cao tính bền vững của ngành năng lượng tái tạo.
7. CÁCH LỰA CHỌN PIN MẶT TRỜI PHÙ HỢP CHO HỆ THỐNG ĐIỆN MẶT TRỜI
7.1 Lựa chọn pin mặt trời dựa trên hiệu suất chuyển đổi
Hiệu suất chuyển đổi là tiêu chí quan trọng khi lựa chọn pin mặt trời cho các dự án năng lượng. Hiệu suất cao giúp giảm diện tích lắp đặt và tăng sản lượng điện trên mỗi mét vuông bề mặt.
Các solar cell hiện nay có nhiều mức hiệu suất khác nhau tùy theo công nghệ sản xuất. Mono PERC thường đạt khoảng 22 – 23%, trong khi TOPCon và HJT có thể đạt 24 – 25%. Với các module thương mại, hiệu suất của tấm pin năng lượng mặt trời thường dao động từ 20% đến hơn 23%.
Trong các dự án hệ thống điện mặt trời trên mái nhà hoặc khu công nghiệp có diện tích hạn chế, việc lựa chọn module hiệu suất cao sẽ giúp tối ưu công suất lắp đặt và cải thiện hiệu quả đầu tư dài hạn.
7.2 Lựa chọn công nghệ pin mặt trời phù hợp với điều kiện khí hậu
Điều kiện môi trường ảnh hưởng trực tiếp đến hiệu suất vận hành của pin mặt trời. Nhiệt độ, độ ẩm và mức bức xạ mặt trời là những yếu tố cần được xem xét khi lựa chọn module.
Trong khu vực nhiệt đới như Đông Nam Á, các solar cell có hệ số nhiệt độ thấp thường được ưu tiên. Công nghệ HJT và TOPCon có hệ số nhiệt độ khoảng −0.25%/°C đến −0.30%/°C, thấp hơn so với các cell truyền thống.
Nhờ đặc tính này, tấm pin năng lượng mặt trời có thể duy trì công suất ổn định trong môi trường nhiệt độ cao, từ đó cải thiện hiệu suất tổng thể của hệ thống điện mặt trời.
7.3 Lựa chọn pin mặt trời dựa trên độ bền và tuổi thọ
Độ bền là yếu tố quan trọng trong vòng đời của pin mặt trời. Các module chất lượng cao thường có tuổi thọ vận hành trên 25 năm và được kiểm chứng thông qua nhiều thử nghiệm môi trường khắc nghiệt.
Một tấm pin năng lượng mặt trời tiêu chuẩn phải vượt qua các thử nghiệm nhiệt chu kỳ từ −40°C đến 85°C, thử nghiệm độ ẩm nhiệt 1000 giờ và thử nghiệm tải cơ học 2400 – 5400 Pa.
Các solar cell hiện đại còn được cải tiến để giảm các hiện tượng suy giảm như LID và PID. Nhờ vậy, công suất của module có thể duy trì trên 85% sau 25 năm hoạt động trong hệ thống điện mặt trời.
7.4 Lựa chọn pin mặt trời dựa trên chi phí và hiệu quả đầu tư
Ngoài yếu tố kỹ thuật, chi phí cũng là tiêu chí quan trọng khi lựa chọn pin mặt trời cho các dự án năng lượng.
Giá của tấm pin năng lượng mặt trời phụ thuộc vào công nghệ cell, công suất module và quy mô sản xuất. Trong những năm gần đây, giá module đã giảm mạnh, chỉ còn khoảng 0.15 – 0.25 USD/Wp.
Các dự án hệ thống điện mặt trời thường sử dụng chỉ số LCOE (Levelized Cost of Electricity) để đánh giá hiệu quả đầu tư. Những module sử dụng công nghệ pin mặt trời hiệu suất cao giúp giảm chi phí điện năng trong toàn bộ vòng đời dự án.
7.5 Lựa chọn pin mặt trời theo tiêu chuẩn và chứng nhận quốc tế
Để đảm bảo chất lượng và an toàn vận hành, pin mặt trời cần tuân thủ nhiều tiêu chuẩn quốc tế trong lĩnh vực quang điện.
Các tiêu chuẩn phổ biến đối với solar cell và module gồm:
IEC 61215 – kiểm tra độ bền và hiệu suất
IEC 61730 – kiểm tra an toàn điện
IEC 62804 – đánh giá khả năng chống PID.
Những tấm pin năng lượng mặt trời đạt các chứng nhận này sẽ đảm bảo độ tin cậy cao khi vận hành trong hệ thống điện mặt trời quy mô lớn.
7.6 Lựa chọn pin mặt trời cho từng loại hệ thống điện
Mỗi loại hệ thống điện mặt trời có yêu cầu kỹ thuật khác nhau đối với pin mặt trời.
Hệ thống rooftop thường ưu tiên module hiệu suất cao để tối ưu diện tích mái. Các dự án trang trại điện mặt trời quy mô lớn lại chú trọng chi phí và sản lượng điện trên mỗi hecta.
Trong các hệ thống tích hợp công trình, tấm pin năng lượng mặt trời có thể được thiết kế dạng bán trong suốt hoặc tích hợp kiến trúc. Sự phát triển của công nghệ pin mặt trời đã mở ra nhiều giải pháp linh hoạt cho các ứng dụng khác nhau trong ngành năng lượng tái tạo.
7.7 Vai trò lâu dài của pin mặt trời trong ngành năng lượng
Trong bối cảnh nhu cầu điện năng toàn cầu tăng nhanh, pin mặt trời đóng vai trò quan trọng trong việc mở rộng các nguồn năng lượng sạch.
Sự phát triển của solar cell hiệu suất cao giúp giảm chi phí phát điện và mở rộng quy mô triển khai các dự án hệ thống điện mặt trời trên toàn thế giới.
Các tiến bộ trong công nghệ pin mặt trời như TOPCon, HJT và tandem cell hứa hẹn tiếp tục nâng cao hiệu suất và giảm chi phí sản xuất. Nhờ đó, tấm pin năng lượng mặt trời sẽ trở thành nền tảng quan trọng trong quá trình chuyển đổi sang hệ thống năng lượng bền vững trong nhiều thập kỷ tới.
KẾT LUẬN
Trong toàn bộ chuỗi giá trị của năng lượng tái tạo, pin mặt trời là thành phần quyết định khả năng chuyển đổi ánh sáng thành điện năng. Sự phát triển của các solar cell hiện đại đã giúp hiệu suất module tăng đáng kể, đồng thời giảm chi phí triển khai hệ thống điện mặt trời trên toàn cầu.
Các công nghệ như PERC, TOPCon, HJT, IBC và perovskite đang định hình thế hệ công nghệ pin mặt trời mới với hiệu suất ngày càng cao. Nhờ những cải tiến này, tấm pin năng lượng mặt trời không chỉ được sử dụng rộng rãi trong các dự án điện quy mô lớn mà còn trở thành giải pháp năng lượng phổ biến cho nhà ở và doanh nghiệp.
Trong tương lai, khi các công nghệ tandem và vật liệu bán dẫn mới được thương mại hóa, ngành hệ thống điện mặt trời sẽ tiếp tục phát triển mạnh mẽ và đóng vai trò trung tâm trong quá trình chuyển đổi năng lượng toàn cầu.
TÌM HIỂU THÊM:
