TẤM PIN NĂNG LƯỢNG MẶT TRỜI: 7 THÀNH PHẦN CẤU TẠO KỸ THUẬT CỦA TẤM PIN NĂNG LƯỢNG MẶT TRỜI NĂM 2025
tấm pin năng lượng mặt trời là thiết bị cốt lõi trong hệ thống điện mặt trời, chuyển đổi bức xạ thành điện năng thông qua hiệu ứng quang điện. Để đạt hiệu suất 20–23% như các module hiện đại năm 2025, cấu trúc kỹ thuật của tấm pin được thiết kế nhiều lớp vật liệu chuyên dụng. Bài viết phân tích chi tiết các thành phần cấu tạo và cơ chế hoạt động của module.
1. TỔNG QUAN VỀ CẤU TẠO CỦA TẤM PIN NĂNG LƯỢNG MẶT TRỜI
1.1 Khái niệm cơ bản về cấu tạo pin mặt trời
Một tấm pin năng lượng mặt trời (module photovoltaic) được cấu thành từ nhiều lớp vật liệu ghép lại theo cấu trúc laminate. Mỗi lớp có chức năng riêng nhằm tối ưu khả năng hấp thụ ánh sáng, bảo vệ cell pin mặt trời và truyền dẫn dòng điện.
Cấu trúc phổ biến của module năm 2025 gồm kính cường lực phía trước, lớp encapsulant EVA, ma trận solar cell, lớp backsheet polymer và khung nhôm định hình. Các module thương mại hiện nay thường chứa 108, 120 hoặc 144 cell với công suất 400 Wp đến 600 Wp.
Thiết kế này giúp tăng độ bền cơ học, khả năng chống ẩm và tối ưu hiệu suất chuyển đổi quang điện trong suốt vòng đời 25–30 năm.
1.2 Vai trò của module trong hệ thống solar panel
Trong hệ thống solar panel, module là đơn vị tạo điện cơ bản. Các module được mắc nối tiếp thành chuỗi (string) nhằm đạt điện áp vận hành từ 600 VDC đến 1500 VDC cho inverter.
Mỗi tấm pin năng lượng mặt trời có thông số kỹ thuật đặc trưng như:
Công suất danh định (Pmax): 400–700 W
Điện áp hở mạch (Voc): 45–52 V
Dòng ngắn mạch (Isc): 10–18 A
Hiệu suất module: 19–23%
Những thông số này chịu ảnh hưởng trực tiếp từ cấu tạo pin mặt trời và chất lượng vật liệu trong module.
1.3 Tại sao cấu tạo ảnh hưởng đến hiệu suất
Hiệu suất chuyển đổi quang điện phụ thuộc vào khả năng hấp thụ photon và hạn chế tổn thất điện trở.
Ví dụ:
Tổn thất quang học từ kính: ~2–3%
Tổn thất nhiệt độ: −0.35%/°C
Tổn thất điện trở dây dẫn: 1–2%
Do đó công nghệ pin mặt trời hiện đại tập trung cải tiến lớp anti-reflective coating, tối ưu thiết kế busbar và giảm điện trở tiếp xúc trong cell pin mặt trời.
Những thay đổi nhỏ trong cấu trúc vật liệu có thể cải thiện hiệu suất module thêm 1–2%, tương đương hàng chục kWh mỗi năm trên mỗi kWp lắp đặt.
1.4 Các tiêu chuẩn kỹ thuật của module hiện đại
Một tấm pin năng lượng mặt trời thương mại phải đáp ứng nhiều tiêu chuẩn quốc tế về độ bền và hiệu suất.
Các tiêu chuẩn phổ biến gồm:
IEC 61215 – kiểm tra độ bền cơ học
IEC 61730 – an toàn điện
ISO 9001 – quản lý chất lượng sản xuất
UL 1703 – chứng nhận thị trường Bắc Mỹ
Những tiêu chuẩn này đảm bảo module có thể chịu tải gió 2400 Pa và tải tuyết lên tới 5400 Pa trong suốt vòng đời vận hành.
1.5 Sự phát triển của công nghệ pin mặt trời đến năm 2025
Trong thập kỷ gần đây, công nghệ pin mặt trời đã có bước tiến mạnh với các thiết kế cell mới.
Các công nghệ phổ biến gồm:
PERC (Passivated Emitter Rear Cell)
TOPCon (Tunnel Oxide Passivated Contact)
HJT (Heterojunction Technology)
IBC (Interdigitated Back Contact)
Nhờ các cải tiến này, hiệu suất cell pin mặt trời đã đạt mức 24–26% trong phòng thí nghiệm và 22–24% ở module thương mại.

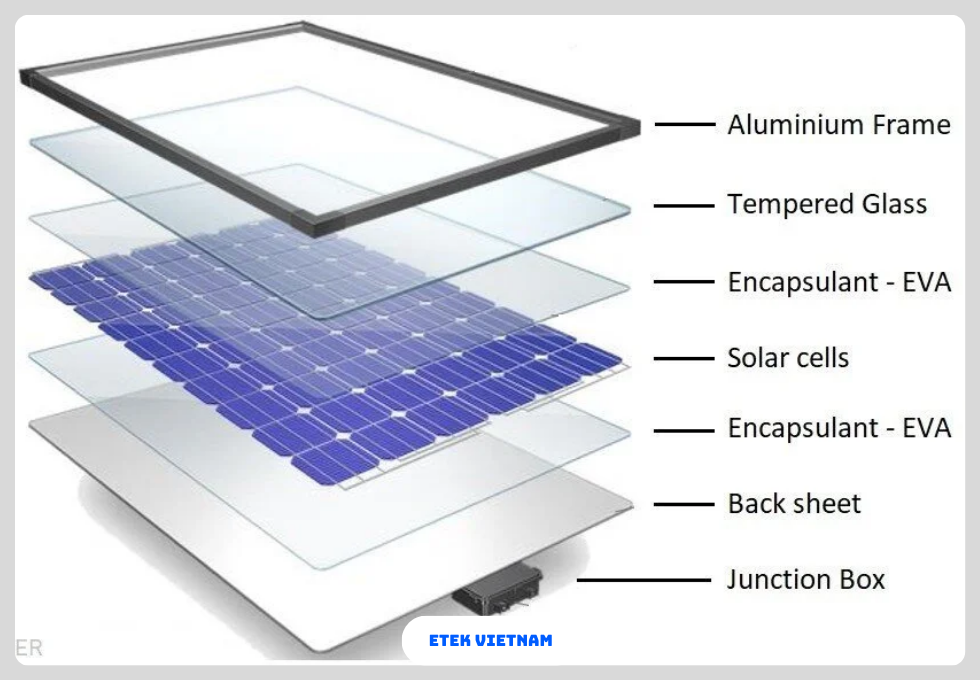

1.6 Cấu trúc nhiều lớp của tấm pin năng lượng mặt trời
Một tấm pin năng lượng mặt trời điển hình gồm 7 lớp chính:
Kính cường lực
Lớp EVA encapsulant
Solar cell
Dây dẫn busbar
Lớp EVA thứ hai
Backsheet polymer
Khung nhôm định hình
Mỗi lớp có độ dày từ 0.3 mm đến 3.2 mm và được ép nhiệt trong máy laminator ở nhiệt độ 140–150°C.
Cấu trúc laminate giúp module chống thấm nước và chịu được tia UV trong suốt hơn 6000 giờ thử nghiệm gia tốc.
- Để hiểu rõ vai trò của tấm pin trong toàn bộ hệ thống, bạn nên xem bài “Hệ thống điện năng lượng mặt trời là gì? Tổng quan toàn diện về solar power”.
2. SOLAR CELL – THÀNH PHẦN CỐT LÕI CỦA TẤM PIN NĂNG LƯỢNG MẶT TRỜI
2.1 Solar cell là gì
Solar cell là phần tử bán dẫn thực hiện chuyển đổi ánh sáng thành điện năng.
Trong một tấm pin năng lượng mặt trời, các cell pin mặt trời được nối với nhau bằng dây dẫn mạ bạc gọi là ribbon. Mỗi cell thường có kích thước:
166 mm
182 mm
210 mm
Cell kích thước 210 mm hiện được sử dụng rộng rãi trong module công suất lớn trên 600 W.

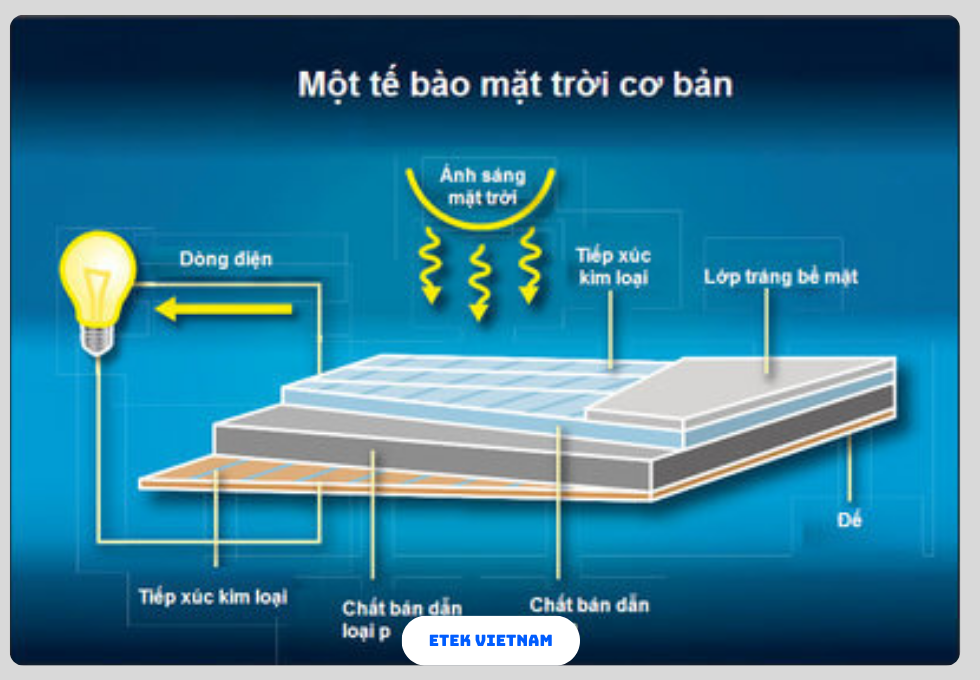

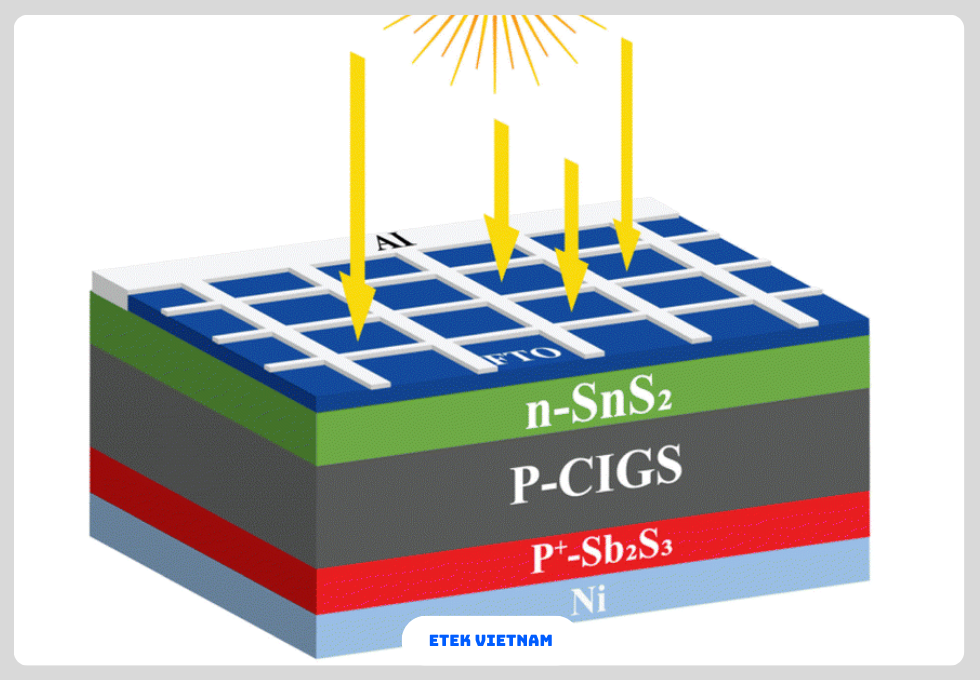

2.2 Cấu trúc vật lý của cell pin mặt trời
Một cell pin mặt trời silicon tinh thể có cấu trúc bán dẫn p-n.
Lớp silicon p-type được pha tạp boron, trong khi lớp n-type được pha phosphor. Khi photon có năng lượng lớn hơn bandgap silicon (1.12 eV) chiếu vào, electron bị kích thích và tạo dòng điện.
Trên bề mặt cell có lớp phủ anti-reflective silicon nitride (SiNx) giúp giảm phản xạ ánh sáng từ 30% xuống dưới 5%.
2.3 Busbar và ribbon dẫn điện
Busbar là các thanh dẫn điện mạ bạc trên bề mặt cell giúp thu dòng điện sinh ra.
Các tấm pin năng lượng mặt trời thế hệ mới sử dụng thiết kế:
5BB (5 busbar)
9BB (9 busbar)
MBB (multi busbar)
Thiết kế MBB có thể có đến 12–16 busbar, giúp giảm điện trở series và tăng hiệu suất module thêm 0.5–1%.
2.4 Công nghệ PERC trong cell pin
PERC là một trong những bước tiến quan trọng của công nghệ pin mặt trời.
Công nghệ này bổ sung lớp passivation phía sau cell nhằm phản xạ photon chưa hấp thụ quay trở lại lớp silicon. Điều này giúp tăng hiệu suất cell pin mặt trời lên khoảng 22–23%.
Ngoài ra PERC cũng cải thiện hệ số nhiệt độ xuống −0.34%/°C, giúp module hoạt động tốt hơn trong môi trường nhiệt độ cao.
2.5 Công nghệ TOPCon và xu hướng 2025
TOPCon là công nghệ mới đang thay thế PERC trong nhiều nhà máy sản xuất module.
TOPCon sử dụng lớp oxide tunnel mỏng khoảng 1.5 nm kết hợp với lớp polysilicon doped để giảm recombination của electron.
Nhờ đó hiệu suất cell pin mặt trời TOPCon có thể đạt 24–25% và tuổi thọ suy giảm chỉ khoảng 0.4% mỗi năm.
2.6 Ảnh hưởng của cell đến hiệu suất module
Hiệu suất của tấm pin năng lượng mặt trời phụ thuộc trực tiếp vào hiệu suất cell.
Ví dụ:
Cell 22% → module ~20%
Cell 24% → module ~22%
Ngoài ra, kích thước wafer, độ dày silicon (120–160 µm) và thiết kế half-cut cell cũng giúp giảm tổn thất điện trở và tăng công suất module thêm 5–10 W.
3. LỚP KÍNH CƯỜNG LỰC TRONG CẤU TẠO PIN MẶT TRỜI
3.1 Vai trò của kính bảo vệ trong tấm pin năng lượng mặt trời
Trong tấm pin năng lượng mặt trời, lớp kính cường lực phía trước đóng vai trò bảo vệ toàn bộ hệ thống cell pin mặt trời khỏi tác động môi trường như mưa, bụi, gió và bức xạ UV.
Kính thường có độ dày 3.2 mm và được sản xuất bằng công nghệ tempered glass giúp tăng độ bền cơ học gấp 4–5 lần so với kính thường. Khả năng truyền sáng của kính đạt khoảng 91–94%, giúp ánh sáng đi qua tối đa đến lớp cell.
Chất lượng kính là yếu tố quan trọng trong cấu tạo pin mặt trời, vì nó ảnh hưởng trực tiếp đến lượng bức xạ đi vào module và hiệu suất tổng thể của hệ thống solar panel.
3.2 Kính chống phản xạ trong công nghệ pin mặt trời
Một cải tiến quan trọng của công nghệ pin mặt trời hiện đại là lớp phủ chống phản xạ (Anti-Reflective Coating – ARC).
Lớp phủ này thường sử dụng oxit silicon hoặc oxit titan, giúp giảm tỷ lệ phản xạ ánh sáng từ khoảng 8% xuống còn dưới 2%.
Nhờ đó lượng photon đến cell pin mặt trời tăng lên đáng kể, từ đó nâng hiệu suất của tấm pin năng lượng mặt trời thêm khoảng 1–1.5%.
Ngoài ra lớp phủ ARC còn giúp giảm hiện tượng chói sáng, đặc biệt quan trọng với các hệ thống solar panel lắp gần sân bay hoặc khu dân cư.
3.3 Khả năng chịu tải cơ học của kính
Trong cấu tạo pin mặt trời, kính cường lực phải đáp ứng các yêu cầu nghiêm ngặt về tải trọng.
Các thử nghiệm theo tiêu chuẩn IEC 61215 yêu cầu module chịu được:
Tải gió: 2400 Pascal
Tải tuyết: 5400 Pascal
Va đập: viên bi thép 227 g rơi từ độ cao 1 m
Những thử nghiệm này đảm bảo tấm pin năng lượng mặt trời có thể hoạt động ổn định trong điều kiện thời tiết khắc nghiệt suốt hơn 25 năm.
3.4 Công nghệ kính hai mặt trong solar panel
Một xu hướng mới trong solar panel là thiết kế kính hai mặt (double glass module).
Thay vì sử dụng backsheet polymer phía sau, module dùng hai lớp kính cường lực dày khoảng 2 mm mỗi lớp. Thiết kế này giúp:
tăng độ bền cơ học
tăng khả năng chống ẩm
giảm hiện tượng PID (Potential Induced Degradation)
Ngoài ra cấu trúc này cho phép cell pin mặt trời hấp thụ ánh sáng phản xạ từ mặt đất, giúp tăng sản lượng điện thêm 5–20%.
3.5 Kính siêu trong và hiệu suất quang học
Các nhà sản xuất tấm pin năng lượng mặt trời hiện nay sử dụng kính siêu trong (low-iron glass).
Hàm lượng sắt trong kính được giảm xuống dưới 0.02%, giúp tăng độ truyền sáng thêm 1–2% so với kính thông thường.
Trong công nghệ pin mặt trời, cải tiến nhỏ này có thể tăng sản lượng điện khoảng 3–5 kWh/kWp mỗi năm. Khi áp dụng cho hệ thống quy mô megawatt, lợi ích năng lượng trở nên rất đáng kể.
3.6 Ảnh hưởng của kính đến tuổi thọ module
Một tấm pin năng lượng mặt trời chất lượng cao thường có khả năng suy giảm công suất thấp nhờ lớp kính bền vững.
Kính giúp bảo vệ cell pin mặt trời khỏi:
tia cực tím UV
độ ẩm
sự ăn mòn hóa học
Nhờ đó tốc độ suy giảm công suất của module chỉ khoảng 0.4–0.5% mỗi năm, đảm bảo sau 25 năm hệ thống solar panel vẫn duy trì khoảng 85–88% công suất ban đầu.
- Các công nghệ pin hiện nay được so sánh trong bài “Công nghệ pin mặt trời: 6 tiêu chí so sánh các công nghệ pin mặt trời hiện nay năm 2025 (26)”.
4. LỚP EVA – VẬT LIỆU BAO BỌC QUAN TRỌNG TRONG TẤM PIN NĂNG LƯỢNG MẶT TRỜI
4.1 EVA là gì trong cấu tạo pin mặt trời
EVA (Ethylene Vinyl Acetate) là vật liệu polymer trong suốt được sử dụng để bao bọc cell pin mặt trời.
Trong tấm pin năng lượng mặt trời, EVA nằm giữa kính và lớp cell, cũng như giữa cell và lớp backsheet. Vật liệu này được ép nóng trong quá trình laminate ở nhiệt độ khoảng 145°C.
EVA giúp cố định các cell pin mặt trời, đồng thời bảo vệ chúng khỏi độ ẩm và rung động cơ học.
4.2 Tính chất vật lý của EVA
EVA được lựa chọn trong cấu tạo pin mặt trời nhờ nhiều đặc tính phù hợp:
độ truyền sáng khoảng 91%
độ bám dính cao với kính và silicon
khả năng chống tia UV tốt
độ đàn hồi cao
Độ dày EVA thường khoảng 0.45 mm đến 0.55 mm. Hai lớp EVA kết hợp tạo thành lớp encapsulation bảo vệ hoàn chỉnh cho tấm pin năng lượng mặt trời.
4.3 Quá trình ép laminate trong sản xuất solar panel
Trong dây chuyền sản xuất solar panel, các lớp vật liệu được ép trong máy laminator chân không.
Quy trình laminate gồm:
gia nhiệt 140–150°C
áp suất chân không
thời gian ép 15–20 phút
Quá trình này làm EVA nóng chảy và liên kết chặt với kính và cell pin mặt trời, tạo thành cấu trúc laminate kín hoàn toàn.
Nhờ vậy tấm pin năng lượng mặt trời có khả năng chống nước và chống oxy hóa trong thời gian dài.
4.4 EVA và khả năng chống ẩm
Độ ẩm là một trong những nguyên nhân chính gây suy giảm hiệu suất module.
Trong cấu tạo pin mặt trời, EVA có hệ số truyền hơi nước (WVTR) thấp, giúp ngăn nước xâm nhập vào cell pin mặt trời.
Nếu độ ẩm xâm nhập, các busbar bạc và dây dẫn đồng có thể bị ăn mòn điện hóa, làm tăng điện trở và giảm hiệu suất của tấm pin năng lượng mặt trời.
4.5 Các vật liệu thay thế EVA trong công nghệ pin mặt trời
Ngoài EVA, một số vật liệu encapsulant mới đang được nghiên cứu trong công nghệ pin mặt trời.
Ví dụ:
POE (Polyolefin Elastomer)
EPE (EVA-POE-EVA multilayer)
POE có khả năng chống PID tốt hơn và hấp thụ ẩm thấp hơn EVA. Vì vậy nhiều module cao cấp hiện nay kết hợp POE trong cấu trúc tấm pin năng lượng mặt trời để tăng độ bền.
4.6 Ảnh hưởng của EVA đến hiệu suất module
Chất lượng EVA ảnh hưởng trực tiếp đến độ truyền sáng và độ bền của tấm pin năng lượng mặt trời.
Nếu EVA bị ngả vàng sau nhiều năm sử dụng, lượng ánh sáng truyền đến cell pin mặt trời sẽ giảm. Điều này có thể làm suy giảm công suất module từ 3–5%.
Do đó trong cấu tạo pin mặt trời, nhà sản xuất thường sử dụng EVA có phụ gia chống UV nhằm đảm bảo độ ổn định quang học lâu dài.
5. BACKSHEET – LỚP BẢO VỆ PHÍA SAU TRONG CẤU TẠO PIN MẶT TRỜI
5.1 Backsheet là gì trong tấm pin năng lượng mặt trời
Trong tấm pin năng lượng mặt trời, backsheet là lớp vật liệu polymer nằm ở phía sau module, có chức năng cách điện và bảo vệ các cell pin mặt trời khỏi môi trường bên ngoài.
Backsheet thường được cấu tạo từ nhiều lớp polymer ghép lại, phổ biến nhất là cấu trúc ba lớp:
PET (Polyethylene Terephthalate)
PVF (Polyvinyl Fluoride)
hoặc PVDF (Polyvinylidene Fluoride)
Trong cấu tạo pin mặt trời, lớp vật liệu này giúp cách điện cho hệ thống điện áp cao từ 600 VDC đến 1500 VDC trong các hệ thống solar panel công suất lớn.
5.2 Cấu trúc nhiều lớp của backsheet
Backsheet của tấm pin năng lượng mặt trời thường có cấu trúc laminate ba lớp nhằm tối ưu độ bền cơ học và khả năng chống tia UV.
Cấu trúc phổ biến gồm:
lớp ngoài PVF chống tia cực tím
lớp giữa PET tăng độ bền cơ học
lớp trong EVA tăng độ bám dính với cell pin mặt trời
Tổng độ dày backsheet thường dao động từ 250 µm đến 350 µm. Cấu trúc này giúp module duy trì độ ổn định cơ học và điện trong suốt vòng đời vận hành.
Trong công nghệ pin mặt trời, vật liệu backsheet phải chịu được nhiệt độ từ −40°C đến 85°C mà không bị nứt hoặc suy giảm tính cách điện.
5.3 Khả năng cách điện và an toàn
Một yếu tố quan trọng của cấu tạo pin mặt trời là khả năng cách điện của backsheet.
Các module hiện đại có điện áp hệ thống lên tới 1500 VDC. Vì vậy lớp backsheet cần có điện trở cách điện rất cao, thường lớn hơn 1000 MΩ.
Ngoài ra vật liệu này còn phải chịu được thử nghiệm điện áp cao (Hi-Pot test) từ 3000 V đến 5000 V theo tiêu chuẩn IEC.
Nhờ đó tấm pin năng lượng mặt trời có thể vận hành an toàn trong các hệ thống solar panel quy mô lớn như nhà máy điện mặt trời hoặc trang trại năng lượng.
5.4 Khả năng chống tia UV và môi trường
Backsheet của tấm pin năng lượng mặt trời phải chịu bức xạ mặt trời liên tục trong suốt nhiều năm.
Tia UV có thể phá vỡ cấu trúc polymer, gây giòn và nứt vật liệu. Vì vậy trong công nghệ pin mặt trời, backsheet thường được bổ sung các phụ gia chống tia UV và chống oxy hóa.
Các thử nghiệm gia tốc trong phòng thí nghiệm thường kéo dài hơn 2000 giờ chiếu UV nhằm đánh giá độ bền vật liệu.
Những module chất lượng cao có thể duy trì tính ổn định vật liệu hơn 25 năm.
5.5 Backsheet trắng và khả năng phản xạ ánh sáng
Một cải tiến nhỏ nhưng hiệu quả trong cấu tạo pin mặt trời là sử dụng backsheet màu trắng.
Bề mặt trắng có hệ số phản xạ ánh sáng cao hơn so với màu đen, giúp phản xạ photon quay lại phía cell pin mặt trời.
Nhờ đó hiệu suất của tấm pin năng lượng mặt trời có thể tăng thêm khoảng 0.5–1%.
Trong nhiều hệ thống solar panel thương mại, thiết kế này được áp dụng để tối ưu sản lượng điện hàng năm.
5.6 Xu hướng thay thế backsheet bằng kính
Trong những năm gần đây, một số nhà sản xuất tấm pin năng lượng mặt trời chuyển sang sử dụng thiết kế kính kép (glass-glass).
Trong cấu trúc này, backsheet polymer được thay bằng kính cường lực phía sau. Thiết kế này mang lại nhiều lợi ích:
tăng độ bền cơ học
giảm nguy cơ nứt vật liệu
tăng khả năng chống ẩm
Ngoài ra cấu trúc kính kép còn phù hợp với module bifacial, giúp cell pin mặt trời hấp thụ ánh sáng từ cả hai phía.
- Sau khi tấm pin tạo ra điện DC, dòng điện sẽ được chuyển đổi bởi inverter, bạn có thể xem thêm bài “Inverter điện mặt trời: 5 vai trò của inverter trong hệ thống điện mặt trời năm 2025 (28)”.
6. KHUNG NHÔM TRONG TẤM PIN NĂNG LƯỢNG MẶT TRỜI
6.1 Vai trò của khung nhôm trong cấu tạo pin mặt trời
Khung nhôm là thành phần cơ học quan trọng trong tấm pin năng lượng mặt trời.
Khung có nhiệm vụ:
bảo vệ mép kính
tăng độ cứng module
giúp cố định tấm pin vào hệ thống giá đỡ
Trong cấu tạo pin mặt trời, khung thường được làm từ nhôm hợp kim 6063-T5, có độ bền cao và khả năng chống ăn mòn tốt.
6.2 Thông số kỹ thuật của khung nhôm
Khung của tấm pin năng lượng mặt trời được thiết kế để chịu tải trọng lớn từ gió và tuyết.
Các thông số kỹ thuật phổ biến gồm:
độ dày khung: 30–40 mm
độ dày thành nhôm: 1.2–1.6 mm
trọng lượng module: 18–30 kg
Nhờ cấu trúc khung chắc chắn, module trong hệ thống solar panel có thể chịu tải gió lên tới 2400 Pa mà không bị biến dạng.
6.3 Công nghệ anodized chống ăn mòn
Khung nhôm của tấm pin năng lượng mặt trời thường được xử lý anodized.
Quá trình anodizing tạo ra lớp oxide nhôm dày khoảng 15–25 µm trên bề mặt kim loại. Lớp oxide này giúp:
chống ăn mòn
tăng độ cứng bề mặt
tăng khả năng chịu môi trường muối biển
Trong các dự án solar panel gần biển, lớp anodized giúp kéo dài tuổi thọ khung lên hơn 25 năm.
6.4 Thiết kế rãnh lắp đặt trong khung
Một yếu tố kỹ thuật quan trọng của cấu tạo pin mặt trời là thiết kế rãnh trong khung nhôm.
Các rãnh này cho phép:
lắp kẹp mid clamp và end clamp
thoát nước mưa
giảm tích tụ bụi
Thiết kế khung tối ưu giúp tấm pin năng lượng mặt trời dễ dàng lắp đặt trên mái nhà, mái công nghiệp hoặc hệ thống giá đỡ trên mặt đất.
6.5 Khung nhôm và khả năng tản nhiệt
Khung nhôm còn đóng vai trò hỗ trợ tản nhiệt cho tấm pin năng lượng mặt trời.
Nhôm có hệ số dẫn nhiệt khoảng 205 W/mK, giúp phân tán nhiệt sinh ra từ cell pin mặt trời khi module hoạt động dưới ánh nắng mạnh.
Nhiệt độ cao có thể làm giảm hiệu suất module theo hệ số khoảng −0.35% mỗi độ C. Vì vậy việc tản nhiệt hiệu quả giúp hệ thống solar panel duy trì hiệu suất ổn định.
6.6 Xu hướng module không khung
Trong một số ứng dụng mới của công nghệ pin mặt trời, các module không khung (frameless module) bắt đầu xuất hiện.
Thiết kế này loại bỏ khung nhôm nhằm:
giảm trọng lượng
giảm chi phí vật liệu
tăng tính thẩm mỹ
Tuy nhiên cấu trúc này yêu cầu hệ thống giá đỡ chuyên dụng để đảm bảo độ bền cơ học của tấm pin năng lượng mặt trời trong suốt quá trình vận hành.
7. JUNCTION BOX – HỆ THỐNG ĐIỆN TRONG TẤM PIN NĂNG LƯỢNG MẶT TRỜI
7.1 Junction box là gì trong cấu tạo pin mặt trời
Trong tấm pin năng lượng mặt trời, junction box là hộp kết nối điện được gắn ở mặt sau module. Thành phần này có nhiệm vụ thu dòng điện từ các cell pin mặt trời và đưa ra ngoài thông qua hệ thống dây cáp DC.
Junction box thường được làm từ nhựa kỹ thuật chịu nhiệt như PPO hoặc PC, có khả năng chống tia UV và chống nước đạt chuẩn IP67 hoặc IP68.
Trong cấu tạo pin mặt trời, hộp nối này đóng vai trò bảo vệ các điểm tiếp xúc điện khỏi độ ẩm và bụi bẩn, đảm bảo solar panel hoạt động ổn định trong môi trường ngoài trời.
7.2 Cấu tạo bên trong của junction box
Bên trong junction box của tấm pin năng lượng mặt trời thường chứa nhiều linh kiện điện quan trọng.
Các thành phần chính gồm:
diode bypass
thanh dẫn điện bằng đồng
các điểm hàn kết nối ribbon từ cell pin mặt trời
Các thanh dẫn điện có nhiệm vụ gom dòng điện từ nhiều chuỗi cell. Sau đó dòng điện được đưa ra ngoài qua cáp DC của hệ thống solar panel.
Thiết kế này giúp đảm bảo dòng điện từ module được truyền đi hiệu quả và giảm tổn thất điện trở.
7.3 Vai trò của diode bypass
Diode bypass là linh kiện điện tử quan trọng trong cấu tạo pin mặt trời.
Trong một tấm pin năng lượng mặt trời, module thường chia thành 3 chuỗi cell riêng biệt. Mỗi chuỗi được bảo vệ bởi một diode bypass.
Khi một phần cell pin mặt trời bị che bóng, diode sẽ cho phép dòng điện đi vòng qua chuỗi đó. Điều này giúp:
giảm hiện tượng hotspot
giảm suy giảm công suất
bảo vệ module khỏi quá nhiệt
Nhờ diode bypass, hệ thống solar panel vẫn có thể duy trì sản lượng điện ngay cả khi một phần module bị che bóng.
7.4 Cáp điện DC trong solar panel
Mỗi tấm pin năng lượng mặt trời được trang bị hai dây cáp DC nối ra ngoài từ junction box.
Các thông số phổ biến của dây cáp gồm:
tiết diện dây: 4 mm² hoặc 6 mm²
điện áp chịu đựng: 1000–1500 V
nhiệt độ làm việc: −40°C đến 90°C
Dây cáp này được bọc lớp cách điện XLPE nhằm bảo vệ hệ thống điện trong các dự án solar panel ngoài trời.
7.5 Đầu nối MC4 trong hệ thống điện mặt trời
Đầu nối MC4 là tiêu chuẩn phổ biến trong hệ thống solar panel hiện nay.
Các dây cáp của tấm pin năng lượng mặt trời thường được trang bị sẵn đầu nối MC4 để dễ dàng kết nối các module thành chuỗi.
Đầu nối này có khả năng:
chống nước IP67
chịu điện áp 1500 V
chịu dòng điện 45 A
Nhờ đó hệ thống solar panel có thể vận hành an toàn và ổn định trong nhiều năm.
7.6 Khả năng tản nhiệt của junction box
Junction box trong tấm pin năng lượng mặt trời cũng phải được thiết kế để tản nhiệt hiệu quả.
Trong quá trình hoạt động, dòng điện từ cell pin mặt trời có thể đạt 10–18 A. Dòng điện lớn sẽ tạo ra nhiệt trong các điểm tiếp xúc điện.
Do đó vật liệu của junction box thường có khả năng chịu nhiệt lên tới 120°C. Một số thiết kế còn bổ sung lớp nhôm tản nhiệt để tăng độ bền cho hệ thống solar panel.
8. NGUYÊN LÝ HOẠT ĐỘNG CỦA TẤM PIN NĂNG LƯỢNG MẶT TRỜI
8.1 Hiệu ứng quang điện trong cell pin mặt trời
Nguyên lý hoạt động của tấm pin năng lượng mặt trời dựa trên hiệu ứng quang điện trong vật liệu bán dẫn.
Khi ánh sáng mặt trời chiếu vào cell pin mặt trời, các photon mang năng lượng lớn hơn 1.12 eV sẽ kích thích electron trong silicon. Electron này di chuyển qua lớp bán dẫn p-n và tạo thành dòng điện một chiều (DC).
Quá trình này diễn ra liên tục trong hàng trăm cell pin mặt trời được kết nối trong module.
8.2 Tạo điện áp và dòng điện trong module
Mỗi cell pin mặt trời tạo ra điện áp khoảng 0.5–0.6 V.
Khi nhiều cell được nối tiếp trong tấm pin năng lượng mặt trời, điện áp module có thể đạt khoảng:
36 V
40 V
50 V
Dòng điện của module thường nằm trong khoảng 10–18 A tùy thiết kế.
Những thông số này quyết định khả năng hoạt động của hệ thống solar panel khi kết nối với inverter.
8.3 Chuỗi module trong hệ thống solar panel
Một module đơn lẻ thường không đủ điện áp để vận hành inverter.
Vì vậy nhiều tấm pin năng lượng mặt trời được nối tiếp thành chuỗi (string). Một chuỗi thường gồm 10–30 module tùy thiết kế hệ thống solar panel.
Ví dụ:
20 module × 45 V = 900 VDC
Điện áp này sau đó được đưa vào inverter để chuyển đổi thành điện xoay chiều AC.
8.4 Các yếu tố ảnh hưởng đến hiệu suất
Hiệu suất của tấm pin năng lượng mặt trời phụ thuộc vào nhiều yếu tố.
Các yếu tố chính gồm:
nhiệt độ môi trường
góc nghiêng module
bụi bẩn trên bề mặt kính
chất lượng cell pin mặt trời
Ngoài ra các cải tiến trong công nghệ pin mặt trời như TOPCon hoặc HJT cũng giúp tăng hiệu suất chuyển đổi năng lượng.
8.5 Suy giảm công suất của module
Trong suốt vòng đời hoạt động, tấm pin năng lượng mặt trời sẽ có sự suy giảm công suất.
Tỷ lệ suy giảm thường gồm:
suy giảm năm đầu: khoảng 1–2%
suy giảm hàng năm: 0.4–0.5%
Nhờ cải tiến trong công nghệ pin mặt trời, nhiều nhà sản xuất hiện cam kết sau 25 năm module vẫn giữ được 85–90% công suất ban đầu.
8.6 Vai trò của tấm pin trong hệ thống điện mặt trời
Trong hệ thống điện mặt trời, tấm pin năng lượng mặt trời là nguồn phát điện chính.
Các module thu bức xạ mặt trời và chuyển đổi thành điện DC. Điện năng này được đưa đến inverter để chuyển đổi sang điện AC sử dụng trong gia đình hoặc nhà máy.
Hiểu rõ cấu tạo pin mặt trời giúp người dùng lựa chọn đúng thiết bị, tối ưu hiệu suất hệ thống solar panel và kéo dài tuổi thọ toàn bộ hệ thống năng lượng.
TÌM HIỂU THÊM:
