SO SÁNH CÔNG NGHỆ PIN BESS: LITHIUM-ION, LFP, NMC VÀ SODIUM-ION THEO 6 TIÊU CHÍ KỸ THUẬT
So sánh công nghệ pin BESS là chủ đề quan trọng khi thị trường lưu trữ năng lượng ngày càng đa dạng về hóa học pin. Bài viết tập trung phân tích nguyên lý và đặc tính kỹ thuật cốt lõi của các công nghệ pin phổ biến trong BESS, giúp người đọc hiểu rõ ưu nhược điểm nội tại của từng loại mà không đi sâu vào ứng dụng hay cấu hình hệ thống.
1. TIÊU CHÍ 1: NGUYÊN LÝ HÓA HỌC VÀ CẤU TRÚC PIN TRONG SO SÁNH CÔNG NGHỆ PIN BESS
1.1. Pin Lithium-ion nền tảng trong công nghệ pin lưu trữ

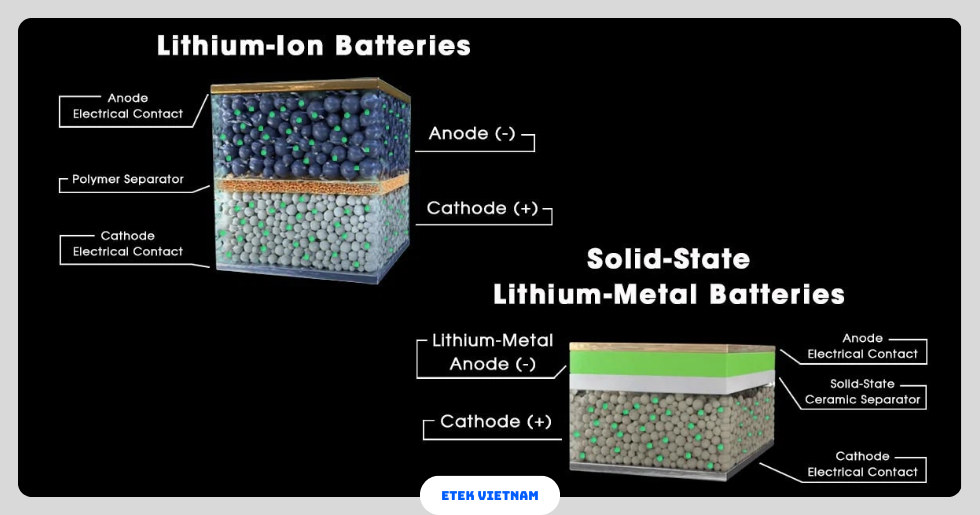

Pin lithium-ion sử dụng ion Li⁺ di chuyển giữa cực âm graphite và cực dương oxide kim loại. Điện áp danh định mỗi cell khoảng 3,6–3,7 V. Cấu trúc cell gồm anode, cathode, separator và electrolyte hữu cơ. Cơ chế xen kẽ ion cho phép mật độ năng lượng cao nhưng yêu cầu kiểm soát nghiêm ngặt phản ứng điện hóa và nhiệt.
1.2. Pin LFP và đặc tính hóa học olivine
LFP là biến thể lithium-ion dùng cathode LiFePO₄ có cấu trúc tinh thể olivine bền vững. Điện áp danh định khoảng 3,2–3,3 V/cell. Liên kết P–O mạnh giúp ổn định hóa học, giảm nguy cơ phân hủy oxy. Điều này làm LFP an toàn hơn nhưng mật độ năng lượng thấp hơn so với NMC.
1.3. Pin NMC và cơ chế oxide nhiều kim loại
NMC sử dụng cathode Li(NiMnCo)O₂, kết hợp niken tăng dung lượng, mangan ổn định cấu trúc và cobalt cải thiện dẫn điện. Điện áp danh định 3,6–3,7 V. Sự cân bằng tỉ lệ Ni:Mn:Co quyết định hiệu suất và độ bền. Đây là dòng pin lithium BESS có hiệu năng cao nhưng nhạy cảm nhiệt.
1.4. Pin sodium-ion và cơ chế ion Na⁺
Pin sodium-ion thay Li⁺ bằng Na⁺, sử dụng cathode Prussian blue hoặc layered oxide. Điện áp danh định thấp hơn, khoảng 2,8–3,0 V/cell. Bán kính ion Na⁺ lớn làm động học chậm hơn, nhưng ưu điểm là không phụ thuộc lithium, phù hợp định hướng vật liệu bền vững.
1.5. So sánh vật liệu anode trong so sánh pin BESS
Lithium-ion, LFP và NMC chủ yếu dùng graphite hoặc graphite pha silicon. Sodium-ion thường dùng hard carbon. Graphite cho hiệu suất coulombic cao, trong khi hard carbon chịu được Na⁺ nhưng có điện thế thấp hơn, ảnh hưởng hiệu suất tổng thể của hệ pin.
1.6. Tác động cấu trúc cell đến đặc tính lưu trữ
Cấu trúc tinh thể và vật liệu quyết định điện áp, khả năng khuếch tán ion và độ ổn định chu kỳ. Trong so sánh công nghệ pin BESS, sodium-ion có lợi thế về nguồn cung vật liệu, còn LFP và NMC tối ưu cho hiệu suất điện hóa đã được chuẩn hóa.
• Toàn bộ so sánh đều xoay quanh nền tảng pin lithium, được trình bày tại bài “Pin lithium BESS: Công nghệ lưu trữ năng lượng chủ đạo cho hệ thống BESS hiện đại”.
2. TIÊU CHÍ 2: MẬT ĐỘ NĂNG LƯỢNG VÀ CÔNG SUẤT TRONG SO SÁNH CÔNG NGHỆ PIN BESS
2.1. Mật độ năng lượng gravimetric của pin lithium-ion
Pin lithium-ion truyền thống đạt mật độ năng lượng gravimetric khoảng 180–260 Wh/kg, tùy hóa học cathode. Với oxide giàu niken, giá trị có thể vượt 270 Wh/kg ở cấp cell. Điều này cho phép thiết kế hệ lưu trữ có dung lượng cao trên mỗi đơn vị khối lượng, nhưng đi kèm yêu cầu kiểm soát nhiệt nghiêm ngặt.
2.2. Mật độ năng lượng của LFP trong công nghệ pin lưu trữ
Pin LFP có mật độ năng lượng thấp hơn, thường 140–180 Wh/kg ở cấp cell. Nguyên nhân đến từ điện áp thấp và khối lượng phân tử cathode lớn. Tuy nhiên, mật độ năng lượng volumetric của LFP tương đối ổn định nhờ khả năng đóng gói cell sát nhau, giảm khoảng an toàn nhiệt.
2.3. NMC và ưu thế mật độ năng lượng cao
Trong nhóm lithium-ion, NMC là hóa học có mật độ năng lượng cao nhất, đạt 220–300 Wh/kg. Tỷ lệ NMC 811 cho phép tăng dung lượng riêng nhưng làm giảm độ ổn định nhiệt. Trong so sánh công nghệ pin BESS, NMC phù hợp khi yêu cầu tối ưu hóa dung lượng trên không gian hạn chế.
2.4. Sodium-ion và giới hạn năng lượng riêng
Pin sodium-ion hiện đạt khoảng 100–160 Wh/kg, thấp hơn lithium-ion do điện áp thấp và khối lượng ion Na⁺ lớn. Tuy vậy, mật độ năng lượng này đang được cải thiện nhờ cathode Prussian white và anode hard carbon tối ưu. Ưu thế chính nằm ở chi phí và tính bền vững.
2.5. Mật độ công suất và khả năng xả nhanh
Lithium-ion và NMC có mật độ công suất cao, C-rate xả có thể đạt 2C–5C liên tục. LFP thường giới hạn ở 1C–3C nhưng ổn định hơn. Sodium-ion hiện đạt khoảng 1C–2C. Mật độ công suất phụ thuộc điện trở nội và động học khuếch tán ion.
2.6. Hiệu suất coulombic và hiệu suất năng lượng
Hiệu suất coulombic của lithium-ion, LFP và NMC đều trên 99,5% sau giai đoạn hình thành SEI. Sodium-ion thấp hơn, khoảng 98,5–99,2%, do SEI kém ổn định trên anode hard carbon. Điều này ảnh hưởng trực tiếp đến hiệu suất vòng đời.
2.7. Ý nghĩa kỹ thuật trong so sánh pin BESS
Trong so sánh pin BESS, mật độ năng lượng không chỉ quyết định dung lượng mà còn tác động đến tổn hao nhiệt, kích thước vật lý và chi phí kết cấu phụ trợ. LFP và sodium-ion chấp nhận mật độ thấp hơn để đổi lấy an toàn và tuổi thọ.
3. TIÊU CHÍ 3: TUỔI THỌ CHU KỲ VÀ CƠ CHẾ SUY GIẢM TRONG SO SÁNH CÔNG NGHỆ PIN BESS
3.1. Khái niệm tuổi thọ chu kỳ trong công nghệ pin lưu trữ
Tuổi thọ chu kỳ được đo bằng số lần sạc xả đến khi dung lượng giảm còn 70–80% so với ban đầu. Chỉ số này phụ thuộc vào độ sâu xả, điện áp cắt, nhiệt độ và ổn định vật liệu. Trong so sánh công nghệ pin BESS, tuổi thọ phản ánh trực tiếp độ bền điện hóa của từng hệ pin.
3.2. Suy giảm dung lượng của pin lithium-ion truyền thống
Pin lithium-ion thường đạt 2.000–4.000 chu kỳ ở DoD 80%. Cơ chế suy giảm chính gồm tăng trở kháng SEI, mất lithium khả dụng và nứt vỡ hạt cathode. Điện áp cao trên 4,1 V thúc đẩy phản ứng oxy hóa electrolyte, làm giảm dung lượng theo thời gian.
3.3. Tuổi thọ vượt trội của LFP trong so sánh pin BESS
Pin LFP có thể đạt 5.000–8.000 chu kỳ, thậm chí trên 10.000 chu kỳ ở điều kiện tối ưu. Cấu trúc olivine ổn định hạn chế biến đổi thể tích trong quá trình xen kẽ ion. Điện áp thấp giúp giảm stress điện hóa, là lợi thế lớn trong so sánh pin BESS về độ bền dài hạn.
3.4. Cơ chế lão hóa đặc thù của pin NMC
NMC chịu suy giảm nhanh hơn khi hàm lượng niken cao. Các cơ chế chính gồm pha trộn cation, mất oxy mạng tinh thể và vi nứt hạt cathode. Tuổi thọ chu kỳ thường 3.000–6.000 chu kỳ. Đây là đánh đổi kỹ thuật rõ ràng giữa mật độ năng lượng và độ bền.
3.5. Tuổi thọ pin sodium-ion và đặc điểm suy giảm
Pin sodium-ion hiện đạt khoảng 3.000–5.000 chu kỳ. Lão hóa chủ yếu do SEI không ổn định trên anode hard carbon và sự hòa tan ion kim loại từ cathode. Tuy vậy, biên độ giãn nở thấp hơn giúp giảm ứng suất cơ học so với lithium-ion.
3.6. Ảnh hưởng của DoD và C-rate đến vòng đời
DoD càng cao, tốc độ suy giảm càng lớn do tăng stress hóa học. LFP và sodium-ion chịu DoD sâu tốt hơn NMC. C-rate cao làm tăng nhiệt và điện trở nội, thúc đẩy lão hóa. Đây là yếu tố kỹ thuật quan trọng trong so sánh công nghệ pin BESS.
3.7. Đánh giá tổng quan về độ bền điện hóa
Xét thuần nguyên lý, LFP đứng đầu về tuổi thọ chu kỳ, tiếp theo là sodium-ion và NMC. Pin lithium BESS dạng NMC ưu thế về dung lượng nhưng kém bền hơn. Sự khác biệt này bắt nguồn từ bản chất cấu trúc tinh thể và ổn định hóa học của vật liệu.
• Đặc tính chi tiết của từng loại pin đã được trình bày tại các bài
– “Pin LFP BESS: 6 ưu điểm về an toàn và tuổi thọ trong hệ thống lưu trữ năng lượng ”
– “Pin NMC BESS: Mật độ năng lượng cao và các kịch bản sử dụng phù hợp trong công nghiệp ”
– “Pin sodium ion BESS: 5 đặc điểm công nghệ pin thế hệ mới cho hệ thống lưu trữ năng lượng ”
4. TIÊU CHÍ 4: AN TOÀN NHIỆT VÀ RỦI RO RUNAWAY TRONG SO SÁNH CÔNG NGHỆ PIN BESS
4.1. Khái niệm thermal runaway trong công nghệ pin lưu trữ
Thermal runaway là hiện tượng phản ứng dây chuyền khi nhiệt sinh ra vượt khả năng tản nhiệt, dẫn đến cháy hoặc nổ cell. Ngưỡng kích hoạt phụ thuộc vật liệu cathode, electrolyte và thiết kế cell. Đây là tiêu chí bắt buộc khi so sánh công nghệ pin BESS ở góc độ an toàn nội tại.
4.2. Pin lithium-ion và đặc tính runaway
Lithium-ion dùng cathode oxide giàu oxy, khi quá nhiệt có thể giải phóng O₂ ở 180–220°C. Electrolyte hữu cơ dễ bay hơi làm gia tăng tốc độ cháy. Do đó, pin lithium-ion yêu cầu kiểm soát nhiệt và BMS chặt chẽ để hạn chế rủi ro sự cố.
4.3. LFP và ưu thế an toàn nhiệt
LFP có ngưỡng runaway cao hơn, thường trên 270°C. Liên kết P–O bền vững ngăn giải phóng oxy tự do. Tốc độ lan truyền nhiệt chậm, áp suất khí sinh ra thấp. Trong so sánh pin BESS, LFP được đánh giá là hóa học an toàn nhất về mặt nhiệt.
4.4. NMC và rủi ro liên quan hàm lượng niken
NMC có độ nhạy nhiệt tăng theo tỷ lệ Ni. Cathode NMC 811 bắt đầu phân hủy ở khoảng 210–230°C. Vi nứt hạt làm electrolyte tiếp xúc sâu hơn, thúc đẩy runaway. Đây là đánh đổi kỹ thuật khi theo đuổi mật độ năng lượng cao.
4.5. Sodium-ion và hành vi nhiệt ổn định
Pin sodium-ion có nhiệt sinh phản ứng thấp hơn do điện áp thấp. Cathode Prussian blue không giải phóng oxy khi phân hủy. Nhiệt độ runaway thường trên 250°C. Ưu điểm này giúp sodium-ion có tiềm năng cao về an toàn trong công nghệ pin lưu trữ.
5. TIÊU CHÍ 5: DẢI NHIỆT ĐỘ VẬN HÀNH VÀ ỔN ĐỊNH MÔI TRƯỜNG
5.1. Giới hạn nhiệt độ vận hành của pin lithium-ion
Lithium-ion hoạt động tối ưu trong khoảng 15–35°C. Dưới 0°C, tốc độ khuếch tán Li⁺ giảm mạnh, tăng nguy cơ lithium plating. Trên 45°C, SEI suy thoái nhanh, làm giảm tuổi thọ. Đây là điểm hạn chế rõ trong so sánh công nghệ pin BESS.
5.2. LFP và khả năng chịu nhiệt rộng
LFP có thể vận hành ổn định từ -10°C đến 55°C. Cấu trúc cathode bền nhiệt giúp duy trì hiệu suất ở điều kiện khắc nghiệt. Suy giảm dung lượng theo nhiệt độ chậm hơn lithium-ion oxide, là lợi thế kỹ thuật dài hạn.
5.3. NMC và độ nhạy môi trường
NMC nhạy cảm với nhiệt độ cao và ẩm. Ở trên 40°C, tốc độ phân hủy electrolyte tăng mạnh. Điều này đòi hỏi kiểm soát môi trường nghiêm ngặt, ảnh hưởng chi phí gián tiếp khi triển khai pin lithium BESS dạng NMC.
5.4. Sodium-ion và hiệu suất nhiệt thấp
Pin sodium-ion duy trì khả năng xả tốt ở -20°C nhờ động học Na⁺ ít bị plating. Hiệu suất ở nhiệt độ thấp vượt trội so với lithium-ion. Đây là ưu điểm đáng chú ý trong so sánh pin BESS xét theo điều kiện môi trường.

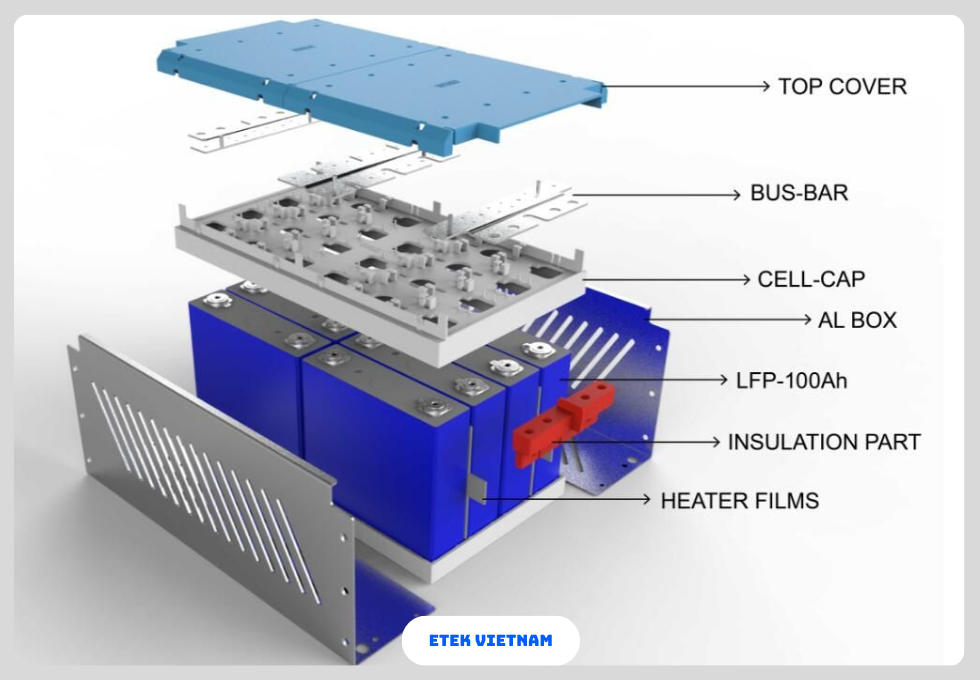

• Khi đã chọn được công nghệ pin, bạn có thể chuyển sang tìm hiểu cách pin được đóng gói tại bài “Battery rack và battery module trong hệ thống BESS ”.
6. TIÊU CHÍ 6: TÍNH BỀN VỮNG VẬT LIỆU VÀ TRIỂN VỌNG DÀI HẠN
6.1. Phụ thuộc tài nguyên của pin lithium-ion
Lithium-ion và NMC phụ thuộc lithium, cobalt và niken. Các vật liệu này có chuỗi cung ứng phức tạp, biến động giá cao. Yếu tố này không ảnh hưởng trực tiếp hiệu suất nhưng quan trọng trong đánh giá dài hạn công nghệ pin lưu trữ.
6.2. LFP và lợi thế không cobalt
LFP không sử dụng cobalt hay niken, giảm rủi ro chuỗi cung ứng. Sắt và photpho dồi dào giúp ổn định chi phí. Đây là yếu tố kỹ thuật gián tiếp nhưng ngày càng được xem trọng trong so sánh công nghệ pin BESS.
6.3. Sodium-ion và tiềm năng bền vững
Sodium-ion dùng natri, sắt, mangan, đồng, đều là vật liệu phổ biến. Khả năng tái chế cao và tác động môi trường thấp. Dù còn hạn chế mật độ năng lượng, sodium-ion được xem là hướng phát triển bền vững dài hạn cho lưu trữ năng lượng.
6.4. Tổng hợp đánh giá nguyên lý công nghệ
Xét thuần nguyên lý, LFP cân bằng tốt giữa an toàn và tuổi thọ, NMC nổi trội về mật độ năng lượng, lithium-ion truyền thống linh hoạt, còn pin sodium-ion dẫn đầu về bền vững vật liệu. So sánh công nghệ pin BESS cần đặt trong bối cảnh ưu tiên kỹ thuật cốt lõi.
TÌM HIỂU THÊM:
