THERMAL RUNAWAY PIN BESS: CƠ CHẾ MẤT KIỂM SOÁT NHIỆT VÀ 5 DẤU HIỆU CẢNH BÁO SỚM
Thermal runaway pin BESS là hiện tượng nguy hiểm nhất trong hệ thống lưu trữ năng lượng, nơi phản ứng nhiệt vượt ngoài khả năng kiểm soát của thiết kế pin. Cơ chế này không chỉ gây suy giảm hiệu suất mà còn là nguồn gốc của các sự cố cháy nổ nghiêm trọng trong BESS công nghiệp, đòi hỏi hiểu biết sâu về bản chất điện hóa và truyền nhiệt.
1. TỔNG QUAN VỀ THERMAL RUNAWAY PIN BESS DƯỚI GÓC NHÌN KỸ THUẬT
1.1 Khái niệm thermal runaway pin BESS trong kỹ thuật pin lithium-ion
Thermal runaway pin BESS là chuỗi phản ứng tự gia tốc khi nhiệt sinh ra trong cell pin vượt quá khả năng tản nhiệt. Với pin lithium-ion, ngưỡng kích hoạt thường nằm trong khoảng 80 đến 120°C tùy hóa học như LFP hay NMC. Khi đó, phản ứng phân hủy điện phân và cathode giải phóng năng lượng nhiệt lớn hơn công suất làm mát, tạo vòng lặp nhiệt không hồi kết.
1.2 Mối liên hệ giữa điện hóa, nhiệt học và cơ học trong pin
Trong pin BESS, điện hóa tạo dòng ion Li⁺ qua chất điện phân, nhiệt học quyết định cân bằng nhiệt, còn cơ học liên quan đến giãn nở điện cực. Khi nhiệt độ tăng 10°C, tốc độ phản ứng Arrhenius có thể tăng gấp đôi. Sự mất cân bằng này là nền tảng của mất kiểm soát nhiệt pin, đặc biệt khi cấu trúc cell bị ứng suất cơ học.
1.3 Vai trò của mật độ năng lượng và C-rate
Cell có mật độ năng lượng cao trên 250 Wh/kg thường nhạy cảm hơn với thermal runaway. Khi sạc xả ở C-rate lớn hơn 1C, tổn hao Joule I²R tăng nhanh, làm nhiệt độ lõi cell cao hơn bề mặt 15 đến 25°C. Trong BESS quy mô MW, sự tích tụ nhiệt này khó được phát hiện kịp thời nếu không có cảm biến nội cell.
1.4 So sánh thermal runaway ở BESS và thiết bị điện tử tiêu dùng
Khác với pin điện thoại, thermal runaway pin BESS diễn ra trên hàng nghìn cell kết nối song song và nối tiếp. Một cell lỗi có thể giải phóng 500 đến 800 kJ năng lượng nhiệt. Khi nằm trong module kín, nhiệt này đủ kích hoạt các cell lân cận chỉ trong vài phút, tạo hiệu ứng domino nghiêm trọng hơn nhiều so với thiết bị cá nhân.
1.5 Các tiêu chuẩn kỹ thuật liên quan đến thermal runaway
IEC 62619, UL 9540 và UL 9540A là các tiêu chuẩn đánh giá an toàn BESS trước thermal runaway. Các thử nghiệm như nail penetration, overcharge 120% SOC và external heating ở 300°C nhằm mô phỏng điều kiện kích hoạt. Kết quả cho thấy thời gian lan truyền từ cell đầu tiên sang cell kế cận có thể ngắn hơn 60 giây nếu không có biện pháp cách nhiệt.
1.6 Ý nghĩa của thermal runaway đối với an toàn pin BESS
Thermal runaway không chỉ gây cháy pin lithium mà còn phát sinh khí độc như HF, CO và H₂. Trong container BESS 40 feet, nồng độ HF có thể vượt 100 ppm chỉ sau 2 phút, đe dọa nghiêm trọng đến con người và thiết bị. Do đó, hiểu đúng bản chất hiện tượng là nền tảng cho mọi chiến lược an toàn pin BESS.
• Thermal runaway là rủi ro trọng yếu nhất, được đặt trong bức tranh tổng thể tại bài “Rủi ro kỹ thuật BESS: 7 nguy cơ tiềm ẩn trong thiết kế và vận hành hệ thống lưu trữ năng lượng”.
2. NGUỒN GỐC KHỞI PHÁT THERMAL RUNAWAY TRONG PIN BESS
2.1 Lỗi nội tại trong cell pin lithium-ion
Lỗi sản xuất như tạp chất kim loại cỡ 10 đến 50 micromet có thể xuyên thủng separator dày khoảng 20 micromet. Khi xảy ra đoản mạch nội, dòng ngắn mạch có thể đạt hàng trăm ampere trong mili giây, làm nhiệt độ lõi cell tăng vượt 200°C, khởi phát thermal runaway pin BESS ngay cả khi hệ thống vận hành trong giới hạn điện áp danh định.
2.2 Lão hóa pin và suy giảm lớp SEI
Lớp SEI ổn định ở khoảng 25 đến 40°C, nhưng khi pin lão hóa trên 2000 chu kỳ, SEI dày và nứt vỡ. Quá trình tái hình thành SEI tiêu thụ lithium hoạt tính và sinh nhiệt. Nếu nhiệt tích lũy không được tản, phản ứng phân hủy điện phân bắt đầu, góp phần vào sự cố pin BESS ở giai đoạn cuối vòng đời.
2.3 Tác động của overcharge và overdischarge
Sạc vượt 4.25 V với cell NMC làm cathode giải phóng oxy, phản ứng mạnh với điện phân hữu cơ. Ngược lại, xả sâu dưới 2.5 V gây hòa tan đồng từ collector anode. Khi sạc lại, đồng kết tủa tạo dendrite, tăng nguy cơ đoản mạch. Cả hai kịch bản đều là nguyên nhân phổ biến của mất kiểm soát nhiệt pin.
2.4 Ảnh hưởng của nhiệt độ môi trường và làm mát kém
BESS đặt ngoài trời ở khí hậu nhiệt đới có thể chịu nhiệt độ môi trường trên 40°C. Nếu hệ thống HVAC không duy trì được nhiệt độ cell dưới 35°C, biên an toàn nhiệt giảm đáng kể. Nhiệt độ nền cao làm giảm thời gian từ sự cố ban đầu đến thermal runaway xuống còn một nửa so với điều kiện tiêu chuẩn 25°C.
2.5 Ảnh hưởng của sai lệch SOC giữa các cell
Trong BESS, sai lệch SOC trên 5% giữa các cell song song làm một số cell chịu dòng cao hơn mức thiết kế. Khi sạc, cell SOC thấp bị ép dòng lớn, dẫn đến quá nhiệt cục bộ. Hiện tượng này kéo dài gây suy thoái điện cực, làm tăng điện trở trong và tạo điều kiện kích hoạt thermal runaway pin BESS mà hệ thống giám sát điện áp thông thường khó phát hiện.
2.6 Lỗi hệ thống BMS và giới hạn bảo vệ
BMS giám sát điện áp với độ phân giải khoảng 1–5 mV, nhưng nhiệt độ thường chỉ đo tại bề mặt module. Khi lõi cell nóng hơn bề mặt 20°C, BMS không phát hiện kịp. Ngoài ra, thuật toán cân bằng thụ động tiêu tán năng lượng dưới dạng nhiệt, nếu thiết kế kém có thể làm tăng nguy cơ mất kiểm soát nhiệt pin trong điều kiện tải cao.
2.7 Tác động của rung động và ứng suất cơ học
Rung động liên tục từ quạt, máy nén HVAC hoặc động đất nhỏ gây mỏi cơ học tại mối hàn tab cell. Điện trở tiếp xúc tăng từ vài micro-ohm lên hàng mili-ohm, làm tổn hao Joule tăng đáng kể. Nhiệt sinh ra tại điểm tiếp xúc có thể đạt trên 150°C, trở thành điểm khởi phát sự cố pin BESS mà không liên quan đến lỗi điện hóa ban đầu.
3. CƠ CHẾ LAN TRUYỀN THERMAL RUNAWAY TỪ CELL → MODULE → RACK
3.1 Giai đoạn kích hoạt trong một cell đơn lẻ
Khi cell vượt ngưỡng nhiệt, phản ứng phân hủy SEI xảy ra ở khoảng 90°C, tiếp theo là phân hủy điện phân ở 120°C. Ở 180–250°C, cathode giải phóng oxy, phản ứng cháy diễn ra không cần nguồn oxy bên ngoài. Năng lượng giải phóng trong vài chục giây đủ để làm nóng các cell lân cận, mở đầu chuỗi thermal runaway pin BESS.
3.2 Truyền nhiệt dẫn trong cấu trúc module
Các cell được gắn sát nhau với khe hở chỉ 1–3 mm để tối ưu mật độ năng lượng. Hệ số dẫn nhiệt của vỏ nhôm khoảng 200 W/m·K khiến nhiệt lan nhanh sang cell kế cận. Nếu không có vật liệu cách nhiệt aerogel hoặc mica, thời gian lan truyền giữa hai cell có thể dưới 30 giây, vượt xa khả năng phản ứng của hệ thống bảo vệ.
3.3 Truyền nhiệt đối lưu và bức xạ
Khí nóng và hơi điện phân thoát ra từ cell lỗi có nhiệt độ trên 500°C. Trong module kín, dòng khí này lan truyền nhiệt đối lưu lên toàn bộ không gian. Đồng thời, bức xạ nhiệt hồng ngoại làm nhiệt độ bề mặt cell xung quanh tăng nhanh. Đây là cơ chế chính khiến một sự kiện đơn lẻ nhanh chóng trở thành cháy pin lithium trên diện rộng.
3.4 Vai trò của áp suất và khí sinh ra
Một cell thermal runaway có thể sinh ra 5–8 lít khí dễ cháy. Áp suất tăng nhanh trong module làm biến dạng vỏ, phá vỡ khoảng cách an toàn giữa các cell. Khi áp suất vượt 0.2–0.3 bar, van xả module mở, giải phóng khí nóng sang module khác, tạo cầu nối lan truyền sự cố trong rack.
3.5 Lan truyền từ module sang rack
Rack BESS thường chứa 8–12 module xếp dọc. Khi một module mất kiểm soát, nhiệt độ bề mặt rack có thể vượt 300°C. Nếu rack không có vách ngăn chịu lửa tối thiểu 30 phút, module liền kề sẽ đạt ngưỡng kích hoạt chỉ sau 5–10 phút. Đây là kịch bản phổ biến trong các vụ sự cố pin BESS quy mô lớn.
3.6 Hiệu ứng domino trong container BESS
Trong container 40 feet công suất 2–5 MWh, các rack đặt cách nhau 5–10 cm. Khi một rack cháy, bức xạ nhiệt đủ để làm các rack khác vượt 100°C. Nếu hệ thống dập cháy không can thiệp trong 10 phút đầu, toàn bộ container có thể rơi vào trạng thái thermal runaway toàn phần, gây thiệt hại hàng triệu USD.
3.7 Giới hạn của thiết kế thụ động trong ngăn lan truyền
Các giải pháp thụ động như tấm cách nhiệt hay khoảng hở chỉ làm chậm quá trình lan truyền, không thể ngăn chặn hoàn toàn. Khi năng lượng nhiệt sinh ra vượt 1 MW trong không gian kín, mọi vật liệu thụ động đều đạt giới hạn chịu nhiệt. Do đó, hiểu cơ chế lan truyền là bước chuẩn bị cho các giải pháp chủ động về an toàn pin BESS.
• Đặc tính pin lithium liên quan đến thermal runaway được trình bày tại bài “Pin lithium BESS: Công nghệ lưu trữ năng lượng chủ đạo cho hệ thống BESS hiện đại (22)”.
4. NĂM DẤU HIỆU CẢNH BÁO SỚM THERMAL RUNAWAY PIN BESS
4.1 Nhiệt độ lõi cell tăng nhanh nhưng bề mặt chưa bất thường
Dấu hiệu sớm nhất của thermal runaway pin BESS là nhiệt độ lõi cell tăng với tốc độ trên 1°C mỗi phút, trong khi cảm biến bề mặt chỉ ghi nhận tăng 0.2–0.3°C mỗi phút. Sự chênh lệch này xuất phát từ điện trở trong tăng và phản ứng điện hóa bất thường. Nếu không có cảm biến nhiệt nội cell hoặc mô hình suy luận nhiệt, hiện tượng mất kiểm soát nhiệt pin sẽ diễn ra âm thầm trong 10–20 phút đầu.
4.2 Gia tăng điện trở trong và sụt áp bất thường
Cell sắp bước vào thermal runaway thường có điện trở trong tăng 30–50% so với giá trị ban đầu. Khi xả ở dòng không đổi, điện áp cell này sụt nhanh hơn các cell khác từ 50–100 mV. Trong chuỗi nối tiếp, BMS có thể hiểu nhầm là mất cân bằng SOC, dẫn đến chiến lược cân bằng sai, làm trầm trọng thêm nguy cơ sự cố pin BESS.
4.3 Phát sinh khí và áp suất vi mô trong module
Trước khi xảy ra cháy pin lithium, phản ứng phân hủy điện phân sinh ra CO₂, H₂ và hydrocarbon nhẹ. Áp suất vi mô trong module tăng từ mức nền vài kPa lên 10–20 kPa. Các cảm biến áp suất độ nhạy cao có thể phát hiện xu hướng này sớm hơn cảm biến nhiệt từ 5–10 phút, đặc biệt hiệu quả trong container kín.
4.4 Sự gia tăng dòng rò và nhiễu điện
Dòng rò nội cell tăng từ microampere lên milliampere là dấu hiệu lớp separator bị suy yếu. Trong BESS, hiện tượng này gây nhiễu điện áp đo, xuất hiện dao động ngẫu nhiên 5–10 mV. Nếu thuật toán BMS không lọc và phân tích phổ nhiễu, tín hiệu cảnh báo sớm của thermal runaway pin BESS sẽ bị bỏ qua hoàn toàn.
4.5 Mùi bất thường và tín hiệu khí HF
Trước khi bốc cháy, pin lithium-ion thường phát sinh mùi ngọt hoặc hắc do dung môi carbonate bay hơi. Đồng thời, phản ứng của LiPF₆ với hơi ẩm sinh ra HF ở nồng độ thấp dưới 5 ppm. Cảm biến khí đa thành phần có thể nhận diện dấu hiệu này sớm hơn ngưỡng nguy hiểm, đóng vai trò quan trọng trong chiến lược an toàn pin BESS.
5. GIỚI HẠN CỦA HỆ THỐNG GIÁM SÁT TRUYỀN THỐNG TRONG BESS
5.1 Hạn chế của đo nhiệt độ bề mặt
Phần lớn BESS chỉ đo nhiệt độ tại vỏ module hoặc rack. Khi thermal runaway bắt đầu từ lõi cell, độ trễ truyền nhiệt ra bề mặt có thể lên tới 15 phút. Trong khoảng thời gian này, phản ứng điện hóa đã vượt ngưỡng kiểm soát. Đây là lý do nhiều hệ thống vẫn gặp sự cố pin BESS dù đầy đủ cảm biến nhiệt tiêu chuẩn.
5.2 Độ phân giải và tần suất lấy mẫu của BMS
BMS thương mại thường lấy mẫu nhiệt mỗi 5–10 giây và điện áp mỗi 1 giây. Tuy nhiên, các phản ứng khởi phát mất kiểm soát nhiệt pin có thể diễn ra trong mili giây. Độ phân giải thấp khiến hệ thống chỉ phản ứng khi sự cố đã phát triển sang giai đoạn không thể đảo ngược.
5.3 Thiếu tích hợp dữ liệu đa vật lý
Nhiều hệ thống giám sát chỉ xử lý từng tham số riêng lẻ như nhiệt độ hoặc điện áp. Trong khi đó, thermal runaway pin BESS là hiện tượng đa vật lý, kết hợp điện, nhiệt, cơ và hóa học. Việc thiếu mô hình tương quan khiến các dấu hiệu sớm không được nhận diện như một chuỗi nguy hiểm thống nhất.
5.4 Giới hạn của cảnh báo ngưỡng cố định
Cảnh báo dựa trên ngưỡng tuyệt đối như 60°C hoặc 4.2 V không phản ánh tốc độ thay đổi. Một cell tăng từ 30 lên 50°C trong 5 phút nguy hiểm hơn cell ổn định ở 55°C. Không đánh giá gradient nhiệt là lỗ hổng lớn trong chiến lược phòng ngừa cháy pin lithium.
5.5 Rủi ro từ sự phụ thuộc quá mức vào phần mềm
Thuật toán BMS nếu không được cập nhật theo dữ liệu thực tế vận hành sẽ dần mất hiệu quả. Các mô hình cũ không phản ánh trạng thái lão hóa pin, làm giảm khả năng dự báo thermal runaway pin BESS trong giai đoạn trung và cuối vòng đời hệ thống.
• Các giải pháp xử lý khi thermal runaway xảy ra được phân tích trong bài “Công nghệ phát hiện và dập cháy trong container BESS (39)”.
6. VAI TRÒ CỦA HIỂU BIẾT THERMAL RUNAWAY TRONG THIẾT KẾ GIẢI PHÁP AN TOÀN PIN BESS
6.1 Thermal runaway pin BESS là nền tảng cho chiến lược phát hiện sớm
Mọi giải pháp phát hiện hiệu quả đều bắt nguồn từ việc hiểu rõ thermal runaway pin BESS không phải là sự kiện tức thời mà là quá trình tích lũy năng lượng nhiệt. Việc theo dõi gradient nhiệt, tốc độ tăng điện trở và phát sinh khí cho phép phát hiện từ giai đoạn tiền khởi phát, khi phản ứng điện hóa vẫn còn khả năng bị kìm hãm.
6.2 Liên hệ giữa cơ chế lan truyền và thiết kế dập cháy
Cơ chế lan truyền từ cell sang module cho thấy dập cháy không thể chỉ tập trung vào ngọn lửa. Khi phản ứng đã đạt pha tự oxy hóa, việc phun nước hoặc aerosol chỉ có tác dụng làm mát cục bộ. Hiểu rõ nguồn nhiệt nội sinh giúp lựa chọn chiến lược dập cháy phù hợp, hạn chế mở rộng cháy pin lithium sang các cấu trúc lân cận.

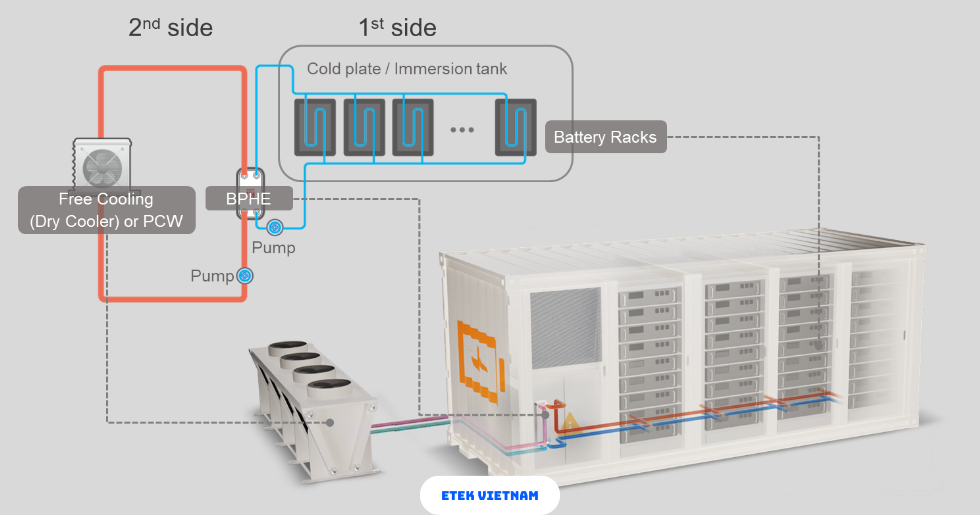

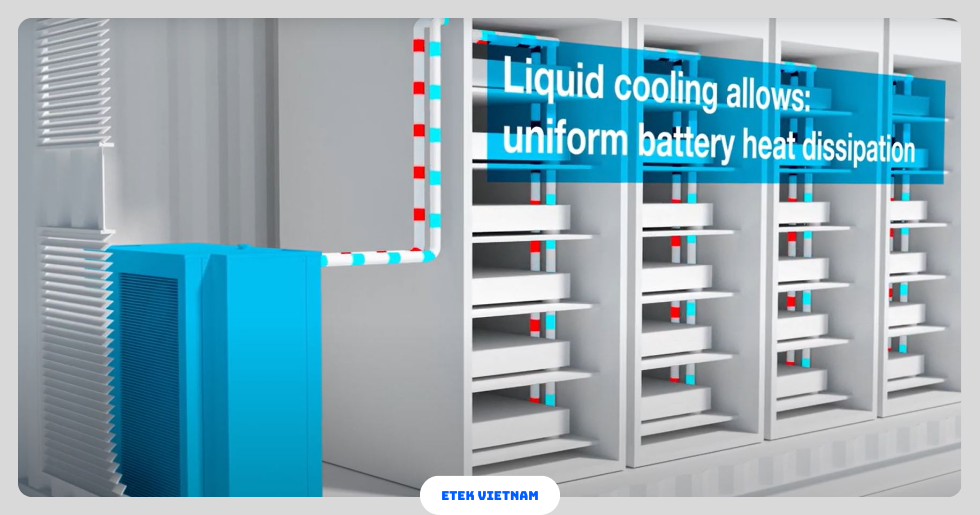

6.3 Làm mát chủ động dựa trên phân tích nhiệt động
Hệ thống làm mát hiệu quả không chỉ duy trì nhiệt độ trung bình mà phải kiểm soát sự chênh lệch nhiệt trong module dưới 5°C. Phân tích thermal runaway pin BESS cho thấy khi gradient nhiệt vượt 10°C, nguy cơ phản ứng dây chuyền tăng đột biến. Do đó, làm mát chủ động theo tải và trạng thái lão hóa pin là yêu cầu bắt buộc.
6.4 Vai trò của dữ liệu đa cảm biến trong an toàn pin BESS
Kết hợp dữ liệu nhiệt, điện, áp suất và khí cho phép xây dựng mô hình dự báo xác suất mất kiểm soát nhiệt pin theo thời gian thực. Các hệ thống hiện đại sử dụng thuật toán học máy để nhận diện mẫu bất thường trước khi vượt ngưỡng nguy hiểm, nâng cao đáng kể mức độ an toàn pin BESS so với giám sát truyền thống.
6.5 Giảm thiểu sự cố pin BESS ở cấp hệ thống
Khi cơ chế thermal runaway được hiểu và mô hình hóa đầy đủ, các biện pháp như cô lập module, xả khẩn cấp hoặc ngắt kết nối rack có thể kích hoạt đúng thời điểm. Điều này giúp giới hạn sự cố ở phạm vi nhỏ nhất, tránh lan rộng thành sự cố pin BESS toàn container, vốn gây thiệt hại nghiêm trọng về tài sản và vận hành.
6.6 Chuẩn bị cho các giải pháp thế hệ mới
Các công nghệ pin thể rắn, pin natri-ion hay hệ BESS lai vẫn không loại bỏ hoàn toàn nguy cơ thermal runaway. Tuy nhiên, bài học từ pin lithium-ion cho phép thiết kế hệ thống an toàn ngay từ đầu. Việc hiểu sâu thermal runaway pin BESS là bước chuẩn bị không thể thiếu cho thế hệ lưu trữ năng lượng tiếp theo.
KẾT LUẬN
Thermal runaway pin BESS là hiện tượng phức tạp, đa vật lý và mang tính hệ thống, không thể kiểm soát chỉ bằng một lớp bảo vệ đơn lẻ. Việc phân tích từ nguồn gốc cell, cơ chế lan truyền đến dấu hiệu cảnh báo sớm giúp xây dựng nền tảng khoa học cho các giải pháp phát hiện, dập cháy và làm mát hiệu quả. Chỉ khi hiểu đúng bản chất, BESS mới có thể vận hành an toàn và bền vững trong dài hạn.
