LÀM MÁT HỆ THỐNG BESS: 5 GIẢI PHÁP KIỂM SOÁT NHIỆT GIÚP PIN VẬN HÀNH ỔN ĐỊNH VÀ BỀN HƠN
Làm mát hệ thống BESS là yếu tố then chốt quyết định tuổi thọ, hiệu suất và mức độ an toàn của các hệ thống lưu trữ năng lượng pin quy mô lớn. Khi mật độ năng lượng ngày càng cao và công suất xả nạp tăng nhanh, kiểm soát nhiệt không còn là hạng mục phụ trợ mà trở thành lớp bảo vệ cốt lõi, liên kết trực tiếp giữa thermal runaway, bảo vệ điện và quản lý pin thông minh.
1. VAI TRÒ CỦA LÀM MÁT HỆ THỐNG BESS TRONG VẬN HÀNH AN TOÀN
1.1 Ảnh hưởng của nhiệt độ đến hiệu suất pin lithium-ion trong làm mát hệ thống BESS
Pin lithium-ion trong BESS hoạt động tối ưu ở dải nhiệt 20–30°C. Khi nhiệt độ vượt 40°C, điện trở trong tăng khoảng 15–20%, làm suy giảm hiệu suất sạc xả. Trên 60°C, nguy cơ phân hủy điện giải và phản ứng phụ tăng mạnh, trực tiếp đe dọa an toàn. Vì vậy, làm mát hệ thống BESS giúp duy trì cân bằng nhiệt, đảm bảo các cell pin vận hành trong vùng nhiệt an toàn và ổn định.
1.2 Mối liên hệ giữa kiểm soát nhiệt pin và vòng đời chu kỳ
Nhiệt độ cao kéo dài có thể làm giảm tuổi thọ pin tới 30–40% sau 3.000 chu kỳ. Kiểm soát nhiệt pin hiệu quả giúp hạn chế tốc độ suy giảm dung lượng, giữ hệ số SOH trên 80% trong thời gian dài. Các nghiên cứu cho thấy chỉ cần giảm trung bình 5°C, vòng đời pin có thể tăng thêm 10–15%, mang lại giá trị kinh tế đáng kể cho dự án BESS.
1.3 Làm mát hệ thống BESS và nguy cơ thermal runaway
Thermal runaway thường khởi phát khi một cell vượt ngưỡng 80–90°C, gây phản ứng dây chuyền sang các cell lân cận. Làm mát hệ thống BESS đóng vai trò ngăn chặn giai đoạn đầu bằng cách tản nhiệt nhanh, giảm gradient nhiệt trong module. Đây là lớp phòng vệ đầu tiên trước khi các biện pháp bảo vệ điện và cơ khí được kích hoạt.
1.4 Tác động của phân bố nhiệt không đồng đều trong container BESS
Trong container 20ft hoặc 40ft, chênh lệch nhiệt giữa các module có thể lên tới 10–15°C nếu thiết kế làm mát kém. Sự không đồng đều này khiến BMS phải giới hạn công suất tổng để bảo vệ module nóng nhất. Làm mát container BESS hiệu quả giúp đồng nhất nhiệt độ, khai thác tối đa công suất thiết kế mà vẫn đảm bảo an toàn.
1.5 Yêu cầu tiêu chuẩn quốc tế về an toàn nhiệt BESS
Các tiêu chuẩn như UL 9540A, IEC 62933-5-2 đều nhấn mạnh vai trò của an toàn nhiệt BESS. Hệ thống làm mát phải chứng minh khả năng kiểm soát nhiệt trong các kịch bản lỗi, bao gồm quá tải, ngắn mạch và cháy cục bộ. Điều này cho thấy làm mát không chỉ phục vụ vận hành bình thường mà còn là yếu tố tuân thủ pháp lý.
1.6 Vai trò của làm mát hệ thống BESS trong tối ưu chi phí vận hành
Chi phí OPEX của BESS chịu ảnh hưởng lớn từ tổn thất năng lượng và thay thế pin. Một hệ thống làm mát hiệu quả có thể giảm tổn hao nhiệt 2–4%, đồng thời kéo dài chu kỳ bảo trì. Về dài hạn, đầu tư đúng cho làm mát giúp giảm chi phí vòng đời dự án, đặc biệt với các hệ thống công suất trên 10 MWh.
• Trước khi đi sâu vào kiểm soát nhiệt, bạn nên nắm bức tranh tổng thể tại bài “Hệ thống BESS là gì? Tổng quan toàn diện về lưu trữ năng lượng bằng pin”.
2. NGUYÊN LÝ CƠ BẢN CỦA TẢN NHIỆT BESS TRONG THIẾT KẾ HỆ THỐNG
2.1 Cơ chế sinh nhiệt bên trong cell pin lithium-ion
Nhiệt trong pin phát sinh từ ba nguồn chính: tổn hao Joule do điện trở trong, phản ứng điện hóa và phản ứng phụ. Ở dòng xả cao C-rate >1C, nhiệt Joule chiếm tới 60% tổng nhiệt lượng. Hiểu rõ cơ chế này là nền tảng để thiết kế tản nhiệt BESS phù hợp với từng cấu hình pin và chế độ vận hành.
2.2 Truyền nhiệt dẫn, đối lưu và bức xạ trong làm mát hệ thống BESS
Trong BESS, dẫn nhiệt chi phối ở cấp cell-module, đối lưu chi phối ở cấp module-container. Bức xạ chỉ đóng vai trò thứ yếu. Hệ thống làm mát cần tối ưu đường dẫn nhiệt từ cell ra môi trường, giảm điện trở nhiệt tổng xuống dưới 0,3 K/W để đảm bảo hiệu quả.
2.3 Các chỉ số đánh giá hiệu quả kiểm soát nhiệt pin
Hiệu quả kiểm soát nhiệt pin thường được đánh giá qua ΔT giữa các cell, tốc độ đáp ứng nhiệt và COP của hệ thống làm mát. Mục tiêu phổ biến là ΔT <5°C trong điều kiện tải danh định. Chỉ số này ảnh hưởng trực tiếp đến độ cân bằng cell và độ chính xác của BMS.
2.4 Sự khác biệt giữa làm mát chủ động và thụ động trong BESS
Làm mát thụ động dựa vào vật liệu dẫn nhiệt và đối lưu tự nhiên, phù hợp hệ nhỏ dưới 500 kWh. Ngược lại, làm mát chủ động sử dụng quạt, HVAC hoặc chất lỏng, cần thiết cho BESS công suất MW. Làm mát hệ thống BESS quy mô lớn hầu như luôn yêu cầu giải pháp chủ động để đáp ứng mật độ năng lượng cao.
2.5 Tích hợp làm mát với BMS và EMS
Dữ liệu nhiệt độ từ cảm biến NTC hoặc RTD được BMS xử lý theo thời gian thực. Khi tích hợp với EMS, hệ thống làm mát có thể điều chỉnh theo tải, thời tiết và giá điện. Cách tiếp cận này giúp giảm tiêu thụ năng lượng phụ trợ mà vẫn duy trì an toàn nhiệt BESS.
2.6 Hạn chế phổ biến trong thiết kế tản nhiệt BESS hiện nay
Nhiều dự án vẫn xem nhẹ mô phỏng CFD, dẫn đến vùng nóng cục bộ khó kiểm soát. Ngoài ra, việc chọn thiết bị làm mát không phù hợp môi trường, như độ ẩm cao hoặc bụi, làm giảm hiệu quả dài hạn. Đây là thách thức lớn trong triển khai thực tế.
3. CÁC GIẢI PHÁP LÀM MÁT HỆ THỐNG BESS PHỔ BIẾN HIỆN NAY

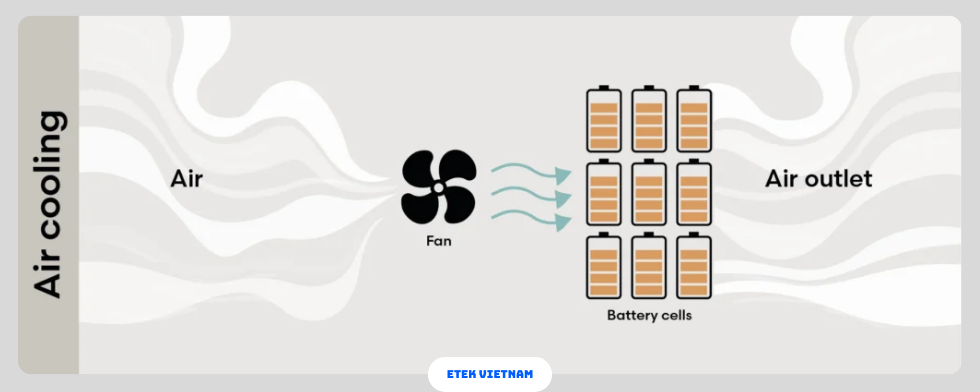

3.1 Làm mát bằng không khí cưỡng bức trong làm mát hệ thống BESS
Giải pháp không khí cưỡng bức sử dụng quạt công nghiệp kết hợp ống dẫn gió để loại bỏ nhiệt sinh ra từ module pin. Lưu lượng gió thường đạt 2.000–5.000 m³/h cho mỗi container 20ft. Ưu điểm là chi phí đầu tư thấp và dễ bảo trì. Tuy nhiên, hiệu quả giảm mạnh khi mật độ công suất vượt 250 Wh/L, khiến làm mát hệ thống BESS bằng không khí chỉ phù hợp các hệ nhỏ hoặc môi trường khí hậu ôn hòa.
3.2 Giới hạn của tản nhiệt BESS bằng không khí trong container kín
Trong container kín, không khí nóng có xu hướng tích tụ ở khu vực phía trên, tạo gradient nhiệt lên tới 12°C. Điều này làm giảm hiệu quả tản nhiệt BESS, buộc BMS phải hạ dòng xả để bảo vệ cell nóng nhất. Ngoài ra, bụi và độ ẩm cao có thể làm giảm tuổi thọ quạt, tăng chi phí OPEX sau 3–5 năm vận hành.
3.3 Làm mát bằng điều hòa HVAC cho container BESS
HVAC là giải pháp phổ biến cho làm mát container BESS quy mô MW. Hệ thống có thể duy trì nhiệt độ ổn định ở 22–25°C với sai lệch ±2°C. Công suất HVAC thường chiếm 3–6% công suất BESS danh định. Dù hiệu quả kiểm soát nhiệt tốt, HVAC tiêu thụ nhiều điện phụ trợ và cần thiết kế dự phòng N+1 để đảm bảo an toàn nhiệt BESS khi một thiết bị gặp sự cố.
3.4 Nguyên lý làm mát chất lỏng trong kiểm soát nhiệt pin
Làm mát chất lỏng sử dụng dung dịch glycol hoặc dầu điện môi tuần hoàn qua cold plate tiếp xúc trực tiếp với module pin. Hệ số truyền nhiệt cao gấp 5–10 lần không khí, giúp kiểm soát nhiệt pin hiệu quả ngay cả khi C-rate >2C. Nhiệt độ cell có thể được giữ trong khoảng 25–30°C với ΔT <3°C, phù hợp cho BESS công suất lớn và chu kỳ sạc xả liên tục.
3.5 Ưu điểm của làm mát ngập chất lỏng đối với an toàn nhiệt BESS
Công nghệ làm mát ngập sử dụng chất lỏng điện môi bao phủ toàn bộ cell pin. Khi xảy ra sự cố nhiệt, chất lỏng hấp thụ và phân tán nhiệt nhanh, làm chậm quá trình thermal runaway. Nhiều thử nghiệm UL 9540A cho thấy giải pháp này giúp giảm đáng kể khả năng lan truyền cháy, nâng cao an toàn nhiệt BESS trong các ứng dụng yêu cầu độ tin cậy cao.
3.6 So sánh hiệu suất năng lượng giữa các giải pháp làm mát hệ thống BESS
Xét theo COP, làm mát không khí đạt 2,5–3, HVAC đạt 3–4, trong khi làm mát chất lỏng có thể đạt trên 5. Điều này đồng nghĩa cùng một lượng nhiệt loại bỏ, làm mát chất lỏng tiêu thụ ít điện hơn. Về dài hạn, làm mát hệ thống BESS bằng chất lỏng giúp giảm chi phí vận hành, đặc biệt với các dự án lưu trữ trên 50 MWh.
3.7 Xu hướng lai ghép các phương pháp tản nhiệt BESS
Nhiều nhà sản xuất đang kết hợp làm mát không khí cho container và làm mát chất lỏng ở cấp module. Cách tiếp cận lai giúp cân bằng chi phí và hiệu suất, đồng thời cải thiện độ linh hoạt khi mở rộng hệ thống. Đây được xem là xu hướng trung gian trước khi làm mát ngập trở nên phổ biến hơn.
• Nguy cơ khi nhiệt độ vượt ngưỡng được phân tích trong bài “Thermal runaway pin BESS: Cơ chế mất kiểm soát nhiệt và 5 dấu hiệu cảnh báo sớm ”.
4. MỐI LIÊN KẾT GIỮA LÀM MÁT HỆ THỐNG BESS, THERMAL RUNAWAY VÀ BẢO VỆ ĐIỆN
4.1 Cơ chế khởi phát thermal runaway trong pin lithium-ion BESS
Thermal runaway thường bắt đầu khi nhiệt độ cell vượt 80°C, gây phân hủy điện giải và phản ứng tỏa nhiệt dây chuyền. Tốc độ tăng nhiệt có thể đạt 10–20°C mỗi phút. Nếu không có làm mát hệ thống BESS đủ nhanh, hiện tượng này lan sang các cell lân cận trong vòng vài phút, vượt khả năng can thiệp của bảo vệ điện truyền thống.
4.2 Vai trò của kiểm soát nhiệt pin trong giai đoạn tiền sự cố
Giai đoạn tiền sự cố thường kéo dài từ vài giờ đến vài ngày, biểu hiện qua nhiệt độ tăng chậm và mất cân bằng cell. Hệ thống kiểm soát nhiệt pin hiệu quả giúp duy trì ΔT thấp, tạo điều kiện để BMS phát hiện sớm bất thường thông qua dữ liệu nhiệt độ và điện áp, từ đó kích hoạt các biện pháp giảm tải hoặc cô lập module.
4.3 Giới hạn của bảo vệ điện khi thiếu làm mát hệ thống BESS
Các thiết bị bảo vệ như cầu chì DC, contactor hay relay chỉ phản ứng khi dòng hoặc điện áp vượt ngưỡng. Chúng không xử lý trực tiếp nguồn nhiệt. Trong nhiều sự cố thực tế, dù bảo vệ điện đã ngắt mạch, nhiệt tích tụ vẫn đủ để kích hoạt thermal runaway. Điều này cho thấy làm mát hệ thống BESS là lớp bảo vệ chủ động, bổ sung cho bảo vệ điện bị động.
4.4 Phối hợp giữa BMS và hệ thống làm mát trong BESS
BMS hiện đại sử dụng thuật toán dự đoán dựa trên xu hướng nhiệt độ, SOC và dòng điện. Khi tích hợp chặt chẽ với hệ thống làm mát, BMS có thể điều chỉnh lưu lượng gió, tốc độ bơm hoặc công suất HVAC theo thời gian thực. Cách tiếp cận này giúp duy trì an toàn nhiệt BESS mà không cần giảm mạnh công suất vận hành.
4.5 Tác động của phân vùng nhiệt trong container đến chiến lược bảo vệ
Trong làm mát container BESS, việc phân vùng nhiệt không hợp lý khiến một số module luôn hoạt động gần ngưỡng nhiệt cho phép. Điều này buộc hệ thống bảo vệ phải đặt ngưỡng thấp hơn, làm giảm khả năng khai thác công suất. Thiết kế luồng khí hoặc mạch chất lỏng hợp lý giúp đồng đều nhiệt, nâng cao hiệu quả bảo vệ tổng thể.
4.6 Kịch bản sự cố điển hình và vai trò của tản nhiệt BESS
Trong kịch bản quá nhiệt do sạc nhanh ở C-rate cao, tản nhiệt BESS tốt có thể kéo dài thời gian trước khi nhiệt độ đạt ngưỡng nguy hiểm thêm 15–30 phút. Khoảng thời gian này đủ để hệ thống EMS can thiệp, giảm tải hoặc chuyển sang chế độ an toàn, tránh thiệt hại nghiêm trọng.
4.7 Bài học từ các sự cố BESS quy mô lớn trên thế giới
Phân tích các sự cố tại Mỹ và châu Âu cho thấy phần lớn hệ thống gặp vấn đề đều có thiết kế làm mát chưa tối ưu hoặc thiếu dự phòng. Những dự án đầu tư nghiêm túc vào làm mát hệ thống BESS và giám sát nhiệt đa lớp có tỷ lệ sự cố thấp hơn rõ rệt, ngay cả khi vận hành ở công suất cao.
5. THIẾT KẾ LÀM MÁT HỆ THỐNG BESS THEO TIÊU CHUẨN VÀ ĐIỀU KIỆN THỰC TẾ
5.1 Tiêu chí thiết kế làm mát hệ thống BESS theo quy mô công suất
Với BESS dưới 1 MWh, hệ thống làm mát thường ưu tiên đơn giản, dễ bảo trì. Tuy nhiên từ 5 MWh trở lên, làm mát hệ thống BESS phải được tính toán ngay từ giai đoạn FEED, bao gồm mô phỏng tải nhiệt, mật độ công suất và chu kỳ vận hành. Thiết kế không phù hợp quy mô có thể làm tăng tổn thất năng lượng và rủi ro nhiệt trong suốt vòng đời dự án.
5.2 Ảnh hưởng của điều kiện môi trường đến tản nhiệt BESS
Nhiệt độ môi trường trên 35°C, độ ẩm cao hoặc môi trường ven biển làm giảm đáng kể hiệu quả trao đổi nhiệt. Trong các điều kiện này, tản nhiệt BESS cần kết hợp vật liệu chống ăn mòn, bộ lọc không khí cấp công nghiệp hoặc chuyển sang giải pháp chất lỏng. Việc đánh giá sai điều kiện môi trường là nguyên nhân phổ biến gây suy giảm hiệu suất làm mát sau vài năm vận hành.
5.3 Thiết kế làm mát container BESS và yêu cầu dự phòng
Đối với làm mát container BESS, thiết kế dự phòng N+1 là yêu cầu gần như bắt buộc trong các dự án thương mại. Khi một hệ thống làm mát gặp sự cố, hệ dự phòng phải đủ năng lực duy trì nhiệt độ dưới ngưỡng 35°C trong thời gian tối thiểu 2–4 giờ. Điều này đảm bảo hệ thống có đủ thời gian để giảm tải hoặc tắt an toàn.
5.4 Tích hợp an toàn nhiệt BESS với hệ thống phòng cháy
An toàn nhiệt BESS không thể tách rời hệ thống phát hiện khói, khí và chữa cháy. Làm mát hiệu quả giúp giảm xác suất kích hoạt chữa cháy, đồng thời hạn chế thiệt hại nếu sự cố xảy ra. Trong nhiều thiết kế hiện đại, dữ liệu nhiệt độ còn được sử dụng để điều khiển logic chữa cháy theo vùng, tránh kích hoạt toàn bộ container không cần thiết.
5.5 Vai trò của kiểm soát nhiệt pin trong vận hành dài hạn
Trong suốt vòng đời 10–15 năm, kiểm soát nhiệt pin ổn định giúp duy trì độ đồng đều giữa các module, giảm nhu cầu cân bằng cưỡng bức và thay thế sớm. Thống kê thực tế cho thấy các hệ thống duy trì nhiệt độ trung bình thấp hơn 3–5°C có tỷ lệ suy giảm dung lượng chậm hơn rõ rệt sau năm thứ năm vận hành.
5.6 Ứng dụng mô phỏng CFD trong tối ưu làm mát hệ thống BESS
CFD cho phép dự đoán phân bố nhiệt, luồng khí và điểm nóng tiềm ẩn trước khi lắp đặt thực tế. Việc ứng dụng CFD giúp giảm rủi ro thiết kế và tối ưu chi phí đầu tư ban đầu. Trong các dự án lớn, mô phỏng có thể giúp giảm 10–15% công suất làm mát cần thiết mà vẫn đảm bảo làm mát hệ thống BESS đạt yêu cầu kỹ thuật.
5.7 Sai lầm phổ biến khi lựa chọn giải pháp làm mát BESS
Sai lầm thường gặp là chỉ tập trung vào chi phí CAPEX mà bỏ qua OPEX và độ tin cậy dài hạn. Ngoài ra, việc sao chép thiết kế từ dự án khác mà không xét điều kiện vận hành cụ thể dễ dẫn đến hiệu quả thấp. Một chiến lược làm mát đúng cần cân bằng giữa hiệu suất, chi phí và an toàn nhiệt BESS.
• Kiểm soát nhiệt gắn chặt với tình trạng pin, được trình bày tại bài “Kiểm soát trạng thái pin trong hệ thống BESS ”.
6. XU HƯỚNG CÔNG NGHỆ VÀ KẾT LUẬN VỀ LÀM MÁT HỆ THỐNG BESS
6.1 Xu hướng chuyển dịch từ không khí sang chất lỏng
Khi mật độ năng lượng tiếp tục tăng, làm mát không khí dần bộc lộ giới hạn. Các hệ thống mới đang ưu tiên giải pháp chất lỏng hoặc lai ghép để đảm bảo làm mát hệ thống BESS ổn định ở công suất cao. Xu hướng này đặc biệt rõ rệt trong các dự án BESS phục vụ lưới điện và lưu trữ năng lượng tái tạo.
6.2 Ứng dụng trí tuệ nhân tạo trong kiểm soát nhiệt pin
AI được sử dụng để phân tích dữ liệu nhiệt lịch sử, dự đoán điểm nóng và tối ưu chiến lược làm mát theo thời gian thực. Điều này giúp kiểm soát nhiệt pin chính xác hơn so với các ngưỡng cố định truyền thống, đồng thời giảm tiêu thụ năng lượng phụ trợ.
6.3 Vật liệu mới hỗ trợ tản nhiệt BESS
Các vật liệu PCM, graphene hoặc composite dẫn nhiệt cao đang được nghiên cứu để tăng khả năng tản nhiệt BESS ở cấp cell và module. Dù chi phí còn cao, chúng mở ra tiềm năng giảm phụ thuộc vào hệ thống làm mát chủ động trong tương lai.
6.4 Làm mát container BESS trong hệ thống lưu trữ phân tán
Với xu hướng triển khai BESS phân tán gần phụ tải, yêu cầu làm mát container BESS ngày càng linh hoạt và gọn nhẹ. Các giải pháp dạng module, dễ mở rộng và bảo trì đang được ưu tiên để phù hợp với không gian hạn chế và yêu cầu vận hành nhanh.
6.5 Tổng kết vai trò của an toàn nhiệt BESS trong chiến lược lưu trữ năng lượng
An toàn nhiệt BESS không chỉ là vấn đề kỹ thuật mà còn là yếu tố quyết định tính khả thi kinh tế và xã hội của dự án. Một hệ thống làm mát được thiết kế đúng giúp giảm rủi ro, tăng độ tin cậy và củng cố niềm tin của nhà đầu tư cũng như cơ quan quản lý.
6.6 Kết luận
Làm mát không còn là hạng mục phụ mà là trụ cột trong thiết kế BESS hiện đại. Từ ngăn ngừa thermal runaway, hỗ trợ bảo vệ điện đến tối ưu vòng đời pin, làm mát hệ thống BESS đóng vai trò cầu nối xuyên suốt. Đầu tư đúng cho kiểm soát nhiệt chính là đầu tư cho hiệu suất, an toàn và sự bền vững dài hạn của hệ thống lưu trữ năng lượng.
