QUÁ ÁP ĐIỆN MẶT TRỜI: 6 NGUYÊN NHÂN QUÁ ÁP ĐIỆN MẶT TRỜI TRONG HỆ THỐNG SOLAR VÀ CÁCH KIỂM SOÁT
Quá áp điện mặt trời là hiện tượng điện áp trong hệ thống solar rooftop vượt ngưỡng thiết kế của inverter, cáp DC hoặc thiết bị bảo vệ. Tình trạng này có thể phát sinh từ sét lan truyền, dao động điện áp lưới hoặc lỗi điều khiển inverter, gây suy giảm tuổi thọ thiết bị và rủi ro vận hành trong hệ thống điện mặt trời nếu không được kiểm soát đúng kỹ thuật.

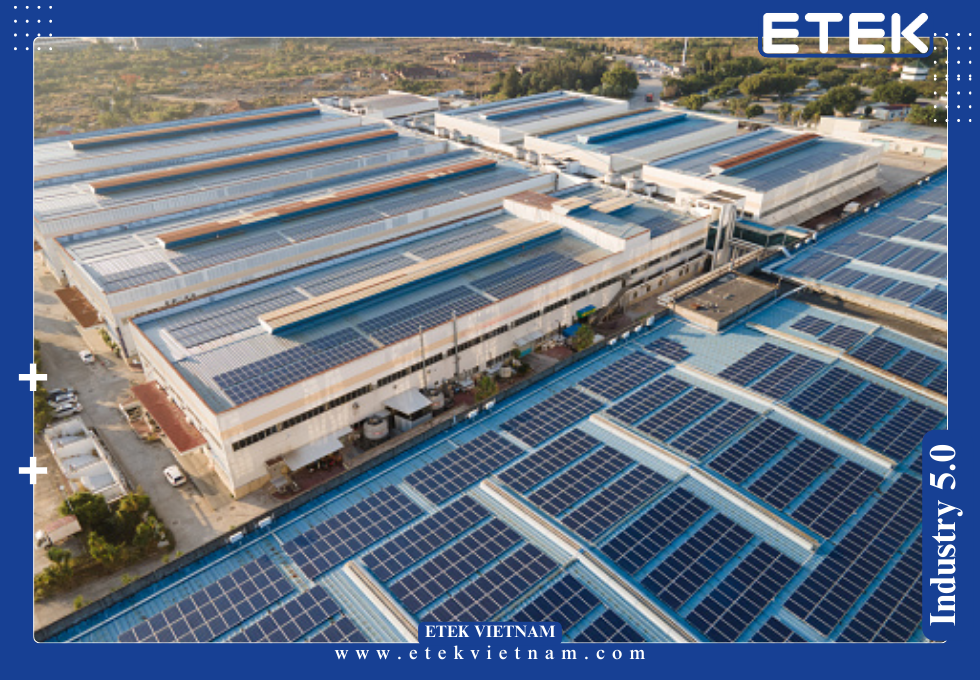

1. KHÁI NIỆM QUÁ ÁP ĐIỆN MẶT TRỜI TRONG HỆ THỐNG ĐIỆN MẶT TRỜI
1.1 Khái niệm quá áp điện mặt trời trong hệ thống solar rooftop
Quá áp điện mặt trời xảy ra khi điện áp DC hoặc AC trong hệ thống điện mặt trời vượt quá mức điện áp định mức thiết kế của thiết bị. Trong các hệ rooftop phổ biến hiện nay, điện áp chuỗi pin thường nằm trong khoảng 600–1000 VDC đối với inverter chuỗi.
Nếu điện áp vượt ngưỡng MPPT tối đa hoặc vượt điện áp chịu đựng của inverter, hệ thống có thể tự ngắt hoặc phát sinh lỗi bảo vệ. Trong một số trường hợp nghiêm trọng, quá áp kéo dài có thể gây hỏng tụ DC-link, cháy IGBT hoặc suy giảm cách điện của cáp DC.
1.2 Phân loại quá áp DC và AC trong hệ thống solar
Trong thực tế vận hành, quá áp điện mặt trời thường xuất hiện ở hai khu vực chính là phía DC của chuỗi pin và phía AC của inverter.
Quá áp DC xảy ra khi điện áp chuỗi PV vượt giới hạn thiết kế, thường liên quan đến nhiệt độ thấp hoặc cấu hình chuỗi sai. Quá áp AC xảy ra khi điện áp lưới tăng cao hơn tiêu chuẩn 230/400 VAC ±10%. Các biến động này khiến inverter kích hoạt chế độ bảo vệ để đảm bảo an toàn inverter solar và tránh hư hỏng linh kiện công suất.
1.3 Ngưỡng điện áp thiết kế trong hệ thống điện mặt trời
Trong các hệ rooftop hiện đại, điện áp chuỗi PV được thiết kế dựa trên thông số Voc của tấm pin và hệ số nhiệt độ.
Ví dụ một tấm pin 550 W có Voc khoảng 49 V ở điều kiện STC. Khi nhiệt độ môi trường giảm xuống 0°C, Voc có thể tăng thêm 8–10%. Nếu chuỗi gồm 20 module, điện áp có thể vượt 1000 VDC. Khi vượt ngưỡng này, nguy cơ quá áp điện mặt trời sẽ tăng đáng kể và ảnh hưởng trực tiếp đến an toàn inverter solar.
1.4 Ảnh hưởng của nhiệt độ đến điện áp chuỗi PV
Điện áp của module PV tăng khi nhiệt độ giảm, đây là đặc tính vật lý của cell silicon.
Hệ số nhiệt độ điện áp thường nằm trong khoảng −0.28% đến −0.32%/°C. Điều này có nghĩa khi nhiệt độ giảm 25°C so với điều kiện chuẩn, điện áp Voc có thể tăng hơn 7%. Nếu hệ thống không tính toán đúng hệ số này, điện áp DC có thể vượt mức thiết kế và gây quá áp điện mặt trời trong chuỗi PV.
1.5 Vai trò của tiêu chuẩn kỹ thuật trong kiểm soát quá áp
Các tiêu chuẩn như IEC 60364, IEC 61643 và IEC 62548 quy định rõ các yêu cầu thiết kế nhằm hạn chế quá áp điện mặt trời.
Những tiêu chuẩn này đề cập đến khoảng cách cách điện, lựa chọn thiết bị bảo vệ quá áp solar, cấu hình chuỗi PV và hệ thống nối đất. Việc tuân thủ tiêu chuẩn giúp giảm nguy cơ surge điện áp và nâng cao độ ổn định của hệ thống điện mặt trời trong điều kiện vận hành thực tế.
1.6 Tác động của quá áp đến tuổi thọ thiết bị solar
Quá áp kéo dài có thể gây suy giảm lớp cách điện của cáp DC, phá hủy diode bypass của module và giảm tuổi thọ tụ điện trong inverter.
Ngoài ra, các xung surge solar do sét lan truyền có thể tạo điện áp đột biến lên đến vài kilovolt trong thời gian micro giây. Nếu không có thiết bị bảo vệ quá áp solar phù hợp, các xung này có thể gây hư hỏng toàn bộ hệ thống chuyển đổi công suất của inverter.
1.7 Vì sao quá áp là rủi ro lớn trong hệ thống solar rooftop
Trong hệ rooftop, khoảng cách giữa module và inverter thường dài từ 20–60 m. Cáp DC dài khiến hệ thống dễ chịu ảnh hưởng của xung điện áp cảm ứng do sét hoặc nhiễu điện từ.
Khi các xung surge solar lan truyền trong cáp DC, chúng có thể đi trực tiếp vào bộ MPPT của inverter. Nếu không có thiết bị bảo vệ quá áp solar, các linh kiện bán dẫn như MOSFET hoặc IGBT sẽ chịu ứng suất điện áp vượt ngưỡng và gây lỗi nghiêm trọng trong hệ thống điện mặt trời.
Nếu bạn mới tìm hiểu hệ thống solar, hãy bắt đầu từ bài “Hệ thống điện năng lượng mặt trời là gì? Tổng quan toàn diện về solar power”.
2. 6 NGUYÊN NHÂN GÂY QUÁ ÁP ĐIỆN MẶT TRỜI TRONG HỆ THỐNG ĐIỆN MẶT TRỜI
2.1 Sét lan truyền gây quá áp điện mặt trời trong hệ thống solar
Sét lan truyền là một trong những nguyên nhân phổ biến gây quá áp điện mặt trời trong các hệ rooftop. Khi tia sét đánh xuống khu vực lân cận, dòng xung điện từ có thể cảm ứng vào dây dẫn DC hoặc AC của hệ thống điện mặt trời.
Dòng xung này thường có biên độ từ 5 kA đến 40 kA với thời gian xung 8/20 µs. Khi truyền vào đường dây DC dài, xung điện áp có thể tăng lên đến 2–6 kV. Nếu không lắp đặt thiết bị bảo vệ quá áp solar, điện áp đột biến có thể đi trực tiếp vào mạch MPPT của inverter và gây hỏng linh kiện công suất.
2.2 Dao động điện áp lưới gây quá áp phía AC
Trong nhiều khu vực có mật độ solar rooftop cao, điện áp lưới phân phối có thể tăng vượt ngưỡng cho phép. Khi công suất phát từ các hệ thống PV đẩy ngược lên lưới, điện áp tại điểm đấu nối có thể tăng từ 230 V lên 250–260 V.
Hiện tượng này khiến inverter phải điều chỉnh điểm làm việc hoặc ngắt kết nối lưới để đảm bảo an toàn inverter solar. Nếu dao động điện áp xảy ra liên tục, hệ thống có thể ghi nhận lỗi quá áp điện mặt trời ở phía AC, gây giảm hiệu suất vận hành của toàn bộ hệ thống điện mặt trời.
2.3 Cấu hình chuỗi pin PV không đúng thiết kế
Sai sót trong thiết kế chuỗi PV là nguyên nhân phổ biến dẫn đến quá áp điện mặt trời ở phía DC. Khi số lượng module trong một string vượt quá giới hạn thiết kế, điện áp tổng Voc của chuỗi có thể vượt mức điện áp đầu vào tối đa của inverter.
Ví dụ inverter có giới hạn 1100 VDC, trong khi chuỗi 22 module 550 W có thể đạt 1080 V ở điều kiện STC. Khi nhiệt độ giảm xuống dưới 10°C, điện áp có thể tăng lên hơn 1150 VDC. Tình trạng này khiến inverter phát sinh cảnh báo và ảnh hưởng đến an toàn inverter solar trong hệ thống điện mặt trời.
2.4 Hiện tượng cộng hưởng điện áp trong mạch DC
Trong các hệ PV quy mô lớn, các đoạn cáp DC dài kết hợp với điện dung của module và cuộn cảm của dây dẫn có thể tạo thành mạch LC cộng hưởng.
Khi xảy ra nhiễu điện từ hoặc đóng cắt thiết bị, điện áp trong mạch có thể dao động mạnh và hình thành xung surge solar. Các xung điện áp này có thể đạt biên độ cao gấp 1.5–2 lần điện áp danh định. Nếu không có thiết bị bảo vệ quá áp solar, xung điện áp này sẽ gây áp lực lớn lên các linh kiện điện tử trong inverter.
2.5 Lỗi điều khiển hoặc sự cố inverter
Một số trường hợp quá áp điện mặt trời phát sinh từ chính hệ thống inverter. Khi bộ điều khiển MPPT hoạt động sai hoặc firmware gặp lỗi, inverter có thể điều chỉnh điểm làm việc sai lệch khiến điện áp DC tăng cao bất thường.
Ngoài ra, khi tụ DC-link bị lão hóa hoặc suy giảm dung lượng, khả năng ổn định điện áp trong inverter giảm. Điều này làm tăng nguy cơ xuất hiện các xung surge solar trong mạch chuyển đổi công suất, ảnh hưởng trực tiếp đến độ ổn định của hệ thống điện mặt trời.
2.6 Hệ thống nối đất và chống sét không đạt chuẩn
Hệ thống tiếp địa đóng vai trò quan trọng trong việc giảm thiểu quá áp điện mặt trời. Nếu điện trở tiếp địa lớn hơn 10 Ω, dòng xung sét sẽ không được dẫn xuống đất hiệu quả.
Khi đó, năng lượng xung sẽ lan truyền trong dây DC hoặc AC của hệ thống điện mặt trời. Trong điều kiện này, ngay cả khi có thiết bị bảo vệ quá áp solar, khả năng triệt tiêu xung cũng bị giảm đáng kể. Do đó, thiết kế tiếp địa đạt tiêu chuẩn IEC và TCVN là yếu tố bắt buộc để đảm bảo an toàn inverter solar.
2.7 Ảnh hưởng của nhiễu điện từ trong môi trường công nghiệp
Trong các nhà máy có nhiều thiết bị công suất lớn như biến tần, máy hàn hoặc động cơ công nghiệp, nhiễu điện từ có thể lan truyền qua hệ thống cấp điện.
Những nhiễu này có thể tạo ra các xung surge solar với biên độ vài trăm volt đến hơn 1 kV. Khi lan truyền vào hệ thống DC của PV, các xung này làm tăng nguy cơ quá áp điện mặt trời và gây stress điện áp lên linh kiện bán dẫn của inverter.
3. RỦI RO KHI XẢY RA QUÁ ÁP ĐIỆN MẶT TRỜI TRONG HỆ THỐNG ĐIỆN MẶT TRỜI
3.1 Hư hỏng inverter do quá áp điện mặt trời
Inverter là thiết bị nhạy cảm nhất khi xảy ra quá áp điện mặt trời. Bên trong inverter có nhiều linh kiện bán dẫn công suất như IGBT, MOSFET và tụ DC-link hoạt động ở điện áp cao từ 600 đến 1100 VDC.
Khi xuất hiện xung surge solar, điện áp có thể tăng lên 2–3 lần giá trị danh định trong vài micro giây. Những xung điện áp này tạo ứng suất điện lớn lên linh kiện bán dẫn, làm phá hủy lớp cách điện bán dẫn hoặc gây chập mạch bên trong inverter. Vì vậy, giải pháp bảo vệ quá áp solar là yếu tố quan trọng để đảm bảo an toàn inverter solar trong hệ thống điện mặt trời.
3.2 Suy giảm cách điện của cáp DC và thiết bị điện
Trong hệ thống điện mặt trời, cáp DC thường có điện áp vận hành từ 600 đến 1500 V. Lớp cách điện của cáp thường được thiết kế chịu điện áp thử nghiệm khoảng 3–4 kV.
Khi xảy ra quá áp điện mặt trời, điện áp đột biến có thể vượt ngưỡng này và gây suy giảm lớp cách điện polymer của dây dẫn. Nếu hiện tượng này lặp lại nhiều lần, cáp DC sẽ bị lão hóa nhanh, dẫn đến nguy cơ phóng điện bề mặt hoặc chạm đất. Điều này làm tăng nguy cơ sự cố trong toàn bộ hệ thống điện mặt trời.
3.3 Giảm tuổi thọ tấm pin trong hệ thống solar
Mặc dù tấm pin PV có khả năng chịu điện áp cao, nhưng các xung surge solar vẫn có thể gây ảnh hưởng đến cấu trúc bên trong module.
Các diode bypass trong module thường chỉ chịu được điện áp ngược khoảng 45–60 V. Khi quá áp điện mặt trời xảy ra, điện áp bất thường có thể gây hỏng diode bypass, dẫn đến hiện tượng hotspot. Hotspot làm tăng nhiệt cục bộ trong module lên hơn 120°C, làm suy giảm hiệu suất và tuổi thọ của hệ thống điện mặt trời.
3.4 Mất ổn định vận hành của hệ thống điện mặt trời
Một hậu quả khác của quá áp điện mặt trời là làm inverter liên tục kích hoạt chế độ bảo vệ. Khi điện áp vượt giới hạn vận hành, inverter sẽ tự động ngắt kết nối với lưới để đảm bảo an toàn inverter solar.
Nếu tình trạng này xảy ra nhiều lần trong ngày, hệ thống sẽ mất ổn định vận hành và sản lượng điện giảm đáng kể. Ví dụ trong các hệ rooftop thương mại 100 kWp, việc inverter ngắt lưới chỉ 10–15 phút mỗi ngày cũng có thể làm giảm sản lượng hơn 3–5% mỗi tháng.
3.5 Tăng nguy cơ cháy nổ trong hệ thống solar
Khi quá áp điện mặt trời xảy ra, năng lượng điện tích tụ trong mạch DC có thể gây ra hồ quang điện nếu xuất hiện điểm tiếp xúc kém.
Hồ quang DC có thể duy trì ở điện áp hơn 600 V và nhiệt độ lên tới 3000°C. Trong môi trường có vật liệu polymer hoặc cách điện nhựa, nguy cơ cháy lan rất cao. Vì vậy, việc lắp đặt thiết bị bảo vệ quá áp solar kết hợp hệ thống tiếp địa đạt chuẩn là yêu cầu bắt buộc đối với hệ thống điện mặt trời.
3.6 Ảnh hưởng đến hệ thống giám sát và thiết bị điện tử
Các xung surge solar không chỉ ảnh hưởng đến inverter mà còn có thể lan truyền sang hệ thống giám sát SCADA, datalogger hoặc thiết bị truyền thông.
Các thiết bị điện tử này thường sử dụng mạch nguồn 12–48 VDC và có khả năng chịu quá áp rất thấp. Khi xảy ra quá áp điện mặt trời, xung điện áp có thể phá hỏng module truyền thông RS485 hoặc Ethernet. Điều này khiến hệ thống giám sát của hệ thống điện mặt trời bị gián đoạn và gây khó khăn cho việc vận hành.
3.7 Ảnh hưởng đến hiệu suất dài hạn của hệ thống solar
Trong dài hạn, các sự cố quá áp điện mặt trời lặp lại nhiều lần sẽ làm giảm độ tin cậy của toàn bộ hệ thống điện mặt trời.
Các linh kiện điện tử chịu stress điện áp liên tục sẽ bị suy giảm đặc tính điện, dẫn đến tăng tổn hao và giảm hiệu suất chuyển đổi. Trong các hệ PV công suất lớn, chỉ cần hiệu suất inverter giảm 1% cũng có thể gây tổn thất hàng nghìn kWh mỗi năm.
Các rủi ro liên quan đến điện áp DC được phân tích tại bài “Điện áp DC điện mặt trời: 6 rủi ro điện áp DC điện mặt trời trong hệ thống solar rooftop (109)”.

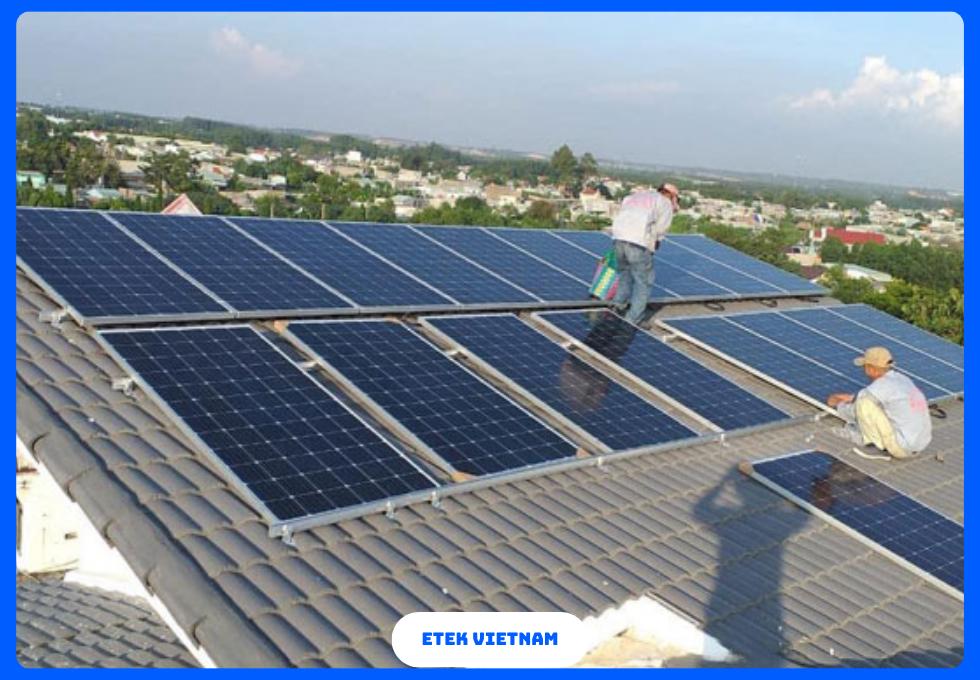

4. GIẢI PHÁP KIỂM SOÁT QUÁ ÁP ĐIỆN MẶT TRỜI TRONG HỆ THỐNG ĐIỆN MẶT TRỜI
4.1 Thiết kế cấu hình chuỗi PV đúng để tránh quá áp điện mặt trời
Thiết kế chuỗi PV là bước đầu tiên để kiểm soát quá áp điện mặt trời. Trong quá trình thiết kế, cần tính toán điện áp hở mạch Voc của module ở nhiệt độ thấp nhất có thể xảy ra tại khu vực lắp đặt.
Công thức tính điện áp chuỗi thường áp dụng:
Voc_total = Voc_module × số module × hệ số nhiệt độ
Ví dụ module có Voc 49 V và hệ số nhiệt độ −0.29%/°C. Khi nhiệt độ giảm xuống 0°C, điện áp có thể tăng thêm khoảng 7%. Với chuỗi 20 module, điện áp có thể đạt khoảng 1048 VDC. Việc giới hạn chuỗi PV đúng kỹ thuật giúp giảm nguy cơ quá áp điện mặt trời trong hệ thống điện mặt trời.
4.2 Lắp đặt thiết bị bảo vệ quá áp solar cho hệ thống
Một giải pháp quan trọng để kiểm soát quá áp điện mặt trời là sử dụng thiết bị bảo vệ quá áp solar. Thiết bị này thường được gọi là SPD (Surge Protection Device) và được lắp ở cả phía DC và AC của inverter.
SPD hoạt động bằng cách dẫn dòng xung điện áp xuống hệ thống tiếp địa khi điện áp vượt ngưỡng cho phép. Trong các hệ rooftop phổ biến, SPD DC thường có điện áp định mức 1000–1500 VDC và khả năng chịu dòng xung từ 20 kA đến 40 kA. Nhờ đó, thiết bị bảo vệ quá áp solar giúp giảm đáng kể tác động của surge solar lên hệ thống điện mặt trời.
4.3 Thiết kế hệ thống tiếp địa đạt chuẩn kỹ thuật
Hệ thống tiếp địa là thành phần quan trọng trong việc kiểm soát quá áp điện mặt trời. Điện trở tiếp địa thấp giúp dòng xung điện được dẫn xuống đất nhanh chóng, giảm áp lực điện áp lên thiết bị.
Trong các hệ rooftop công nghiệp, điện trở tiếp địa thường được thiết kế nhỏ hơn 5 Ω. Các cọc tiếp địa thường sử dụng thép mạ đồng dài 2.4 m hoặc 3 m để đảm bảo khả năng dẫn điện tốt. Khi kết hợp với thiết bị bảo vệ quá áp solar, hệ thống tiếp địa hiệu quả giúp bảo vệ hệ thống điện mặt trời khỏi các xung surge solar.
4.4 Bố trí cáp DC và AC đúng kỹ thuật
Cách bố trí cáp cũng ảnh hưởng đến nguy cơ quá áp điện mặt trời. Khi cáp DC đi song song với cáp AC trong khoảng cách dài, nhiễu điện từ có thể tạo ra các xung điện áp cảm ứng.
Để hạn chế hiện tượng này, cần giữ khoảng cách tối thiểu 30 cm giữa các tuyến cáp và hạn chế tạo vòng dây lớn. Ngoài ra, việc sử dụng cáp DC chuyên dụng với lớp cách điện XLPE chịu điện áp 1.5 kV giúp tăng độ bền điện môi cho hệ thống điện mặt trời.
4.5 Lựa chọn inverter có chức năng bảo vệ quá áp
Các inverter hiện đại thường được tích hợp nhiều chức năng nhằm kiểm soát quá áp điện mặt trời. Những tính năng phổ biến bao gồm bảo vệ quá áp DC, bảo vệ quá áp AC và hệ thống giám sát điện áp MPPT.
Một số inverter cao cấp còn có khả năng phát hiện surge solar và kích hoạt cơ chế bảo vệ tự động. Những tính năng này giúp nâng cao an toàn inverter solar, đồng thời giảm nguy cơ hư hỏng thiết bị trong hệ thống điện mặt trời.
4.6 Kiểm tra và bảo trì định kỳ hệ thống điện mặt trời
Bảo trì định kỳ là yếu tố quan trọng để kiểm soát quá áp điện mặt trời trong quá trình vận hành dài hạn.
Trong các hệ PV thương mại, nên kiểm tra định kỳ các thông số như điện áp chuỗi PV, điện áp lưới, điện trở tiếp địa và tình trạng của thiết bị bảo vệ quá áp solar. Ngoài ra, việc sử dụng thiết bị đo chuyên dụng như máy đo cách điện hoặc thiết bị phân tích chất lượng điện năng giúp phát hiện sớm các nguy cơ surge solar trong hệ thống điện mặt trời.
4.7 Ứng dụng hệ thống giám sát thông minh
Các hệ thống giám sát hiện đại cho phép theo dõi liên tục điện áp DC, điện áp AC và các sự kiện bất thường trong hệ thống điện mặt trời.
Khi phát hiện dấu hiệu quá áp điện mặt trời, hệ thống có thể gửi cảnh báo ngay lập tức đến người vận hành. Điều này giúp kỹ thuật viên xử lý sự cố nhanh chóng, giảm thiểu nguy cơ hư hỏng thiết bị và đảm bảo an toàn inverter solar.
KẾT LUẬN VỀ QUÁ ÁP ĐIỆN MẶT TRỜI TRONG HỆ THỐNG SOLAR
Quá áp điện mặt trời là hiện tượng kỹ thuật có thể xảy ra trong nhiều điều kiện vận hành của hệ thống điện mặt trời. Nguyên nhân có thể đến từ sét lan truyền, dao động điện áp lưới, cấu hình chuỗi PV không phù hợp hoặc các sự cố thiết bị.
Việc áp dụng các giải pháp như thiết kế chuỗi PV đúng kỹ thuật, lắp đặt thiết bị bảo vệ quá áp solar, xây dựng hệ thống tiếp địa đạt chuẩn và giám sát vận hành giúp giảm thiểu đáng kể nguy cơ surge solar. Những biện pháp này không chỉ nâng cao an toàn inverter solar mà còn giúp hệ thống solar rooftop hoạt động ổn định và bền vững trong dài hạn.
Sự cố quá áp có thể ảnh hưởng đến inverter được phân tích tại bài “An toàn inverter điện mặt trời: 6 nguyên tắc an toàn inverter điện mặt trời trong hệ thống solar (112)”.
