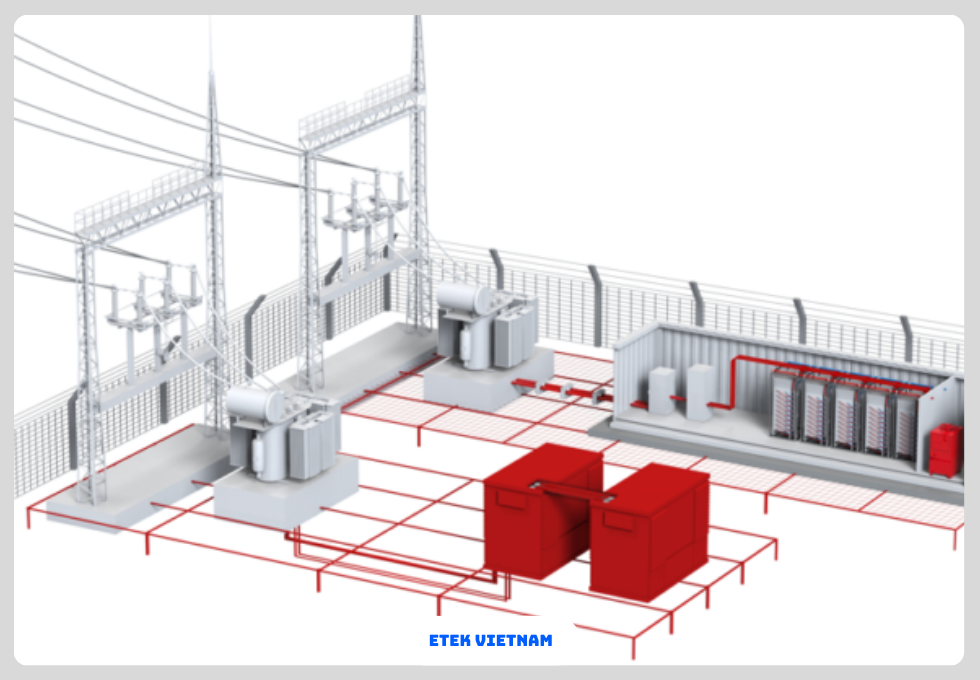

NỐI ĐẤT HỆ THỐNG BESS: YÊU CẦU BẮT BUỘC ĐỂ CHỐNG SÉT VÀ ĐẢM BẢO AN TOÀN ĐIỆN
Nối đất hệ thống BESS là nền tảng bắt buộc trong mọi thiết kế lưu trữ năng lượng hiện đại, quyết định trực tiếp đến an toàn con người, thiết bị và khả năng vận hành lâu dài. Nếu bỏ qua hoặc làm sai, rủi ro phóng điện, quá áp do sét và rò điện DC có thể gây cháy nổ nghiêm trọng, đặc biệt với các hệ BESS công suất lớn.
1. VAI TRÒ SỐNG CÒN CỦA NỐI ĐẤT HỆ THỐNG BESS
1.1 Nối đất hệ thống BESS trong kiến trúc an toàn tổng thể
Trong BESS, nối đất không chỉ là biện pháp bảo vệ phụ trợ mà là một phần của cấu trúc an toàn điện. Hệ thống pin lithium-ion, inverter và PCS đều hoạt động ở điện áp cao từ 600 VDC đến 1500 VDC. Nếu không có hệ thống nối đất đạt điện trở yêu cầu, dòng sự cố không có đường thoát an toàn, làm tăng nguy cơ phóng điện hồ quang và phá hủy cách điện.
1.2 Mối liên hệ giữa nối đất và an toàn điện BESS
An toàn điện BESS phụ thuộc vào khả năng kiểm soát điện áp chạm và dòng rò. Nối đất đúng chuẩn giúp giữ điện áp chạm dưới 50 V AC hoặc 120 V DC theo IEC 60364. Điều này đặc biệt quan trọng tại các điểm tiếp cận như vỏ container, khung rack pin và tủ phân phối, nơi con người thường xuyên thao tác bảo trì.
1.3 Ảnh hưởng của nối đất đến tuổi thọ pin và inverter
Dòng rò DC kéo dài do nối đất kém có thể gây phân cực điện hóa trong cell pin, làm tăng tốc độ suy giảm dung lượng. Với inverter, nhiễu điện từ và quá áp lan truyền qua mass có thể làm hỏng IGBT hoặc MOSFET. Hệ thống nối đất ổn định giúp giảm biên độ xung quá áp và cải thiện độ bền thiết bị.
1.4 Vai trò trong kiểm soát sự cố chạm đất một pha DC
Trong BESS, sự cố chạm đất một cực DC rất nguy hiểm vì khó phát hiện. Nối đất kết hợp với hệ giám sát cách điện IMD cho phép phát hiện sớm khi điện trở cách điện giảm dưới 100 kΩ. Điều này giúp cô lập sự cố trước khi xảy ra phóng điện toàn hệ.
1.5 Nối đất và yêu cầu bắt buộc khi nghiệm thu, kiểm định
Trong quá trình nghiệm thu, điện trở hệ thống nối đất thường phải đạt dưới 4 Ω, thậm chí 1–2 Ω với khu vực có nguy cơ sét cao. Nếu không đạt, hệ BESS sẽ không đủ điều kiện đưa vào vận hành thương mại, ảnh hưởng trực tiếp đến tiến độ và hiệu quả đầu tư.
1.6 Nối đất như một phần của trách nhiệm pháp lý
Nhiều tiêu chuẩn quốc tế như IEC 61936-1, IEEE 80 coi nối đất là yêu cầu pháp lý trong hệ thống điện công suất lớn. Khi xảy ra tai nạn, việc không tuân thủ thiết kế nối đất có thể dẫn đến trách nhiệm pháp lý nghiêm trọng cho chủ đầu tư và đơn vị EPC.
- Bức tranh an toàn điện được trình bày tại bài “An toàn điện BESS: 7 nguy cơ điện áp cao và biện pháp bảo vệ trong hệ thống công nghiệp”.
2. NGUYÊN TẮC THIẾT KẾ HỆ THỐNG NỐI ĐẤT CHO BESS
2.1 Phân biệt nối đất bảo vệ và nối đất chức năng
Trong hệ thống nối đất của BESS, nối đất bảo vệ dùng để đảm bảo an toàn con người, còn nối đất chức năng phục vụ vận hành thiết bị. Ví dụ, trung tính của inverter có thể nối đất chức năng để ổn định điện áp tham chiếu, trong khi vỏ kim loại luôn phải nối đất bảo vệ.
2.2 Yêu cầu điện trở nối đất theo cấp điện áp
Với BESS trung thế, điện trở nối đất thường yêu cầu dưới 2 Ω. Ở các trạm tích hợp lưới 22 kV hoặc 35 kV, giá trị này có thể giảm xuống 1 Ω. Việc tính toán cần dựa trên điện trở suất đất, thường dao động từ 30 đến 300 Ω·m tại Việt Nam.
2.3 Liên kết đẳng thế trong container BESS
Liên kết đẳng thế đảm bảo mọi phần kim loại trong container có cùng điện thế khi xảy ra sự cố. Thanh đồng liên kết thường có tiết diện từ 30×3 mm trở lên, kết nối tất cả khung pin, tủ inverter, hệ HVAC và cửa container về một điểm nối đất chung.
2.4 Lựa chọn vật liệu và tiết diện dây tiếp địa BESS
Tiếp địa BESS yêu cầu vật liệu có độ dẫn điện cao và khả năng chống ăn mòn tốt. Dây đồng trần hoặc mạ thiếc thường có tiết diện tối thiểu 25 mm² cho DC và 35 mm² cho AC công suất lớn. Với môi trường ven biển, cần ưu tiên đồng mạ để giảm oxy hóa.
2.5 Bố trí cọc và lưới nối đất ngoài trời
Hệ BESS ngoài trời thường sử dụng lưới nối đất dạng mắt cáo, khoảng cách cọc từ 3 đến 5 m. Cọc thép mạ đồng dài 2,4 m là lựa chọn phổ biến. Mục tiêu là phân tán dòng sự cố và giảm điện áp bước khi có dòng sét hoặc ngắn mạch.
2.6 Tính toán dòng sự cố và khả năng chịu nhiệt
Dây và thanh nối đất phải chịu được dòng sự cố trong thời gian cắt bảo vệ, thường từ 0,5 đến 1 giây. Công thức tính theo IEC dựa trên mật độ dòng cho phép, thường khoảng 100–160 A/mm² với đồng, nhằm tránh nóng chảy hoặc hư hỏng cơ học.
3. PHỐI HỢP NỐI ĐẤT HỆ THỐNG BESS VÀ CHỐNG SÉT
3.1 Mối quan hệ giữa nối đất và chống sét BESS
Trong BESS, hệ thống nối đất là nền tảng để chống sét BESS phát huy hiệu quả. Thiết bị cắt sét chỉ hoạt động đúng khi dòng sét được dẫn nhanh xuống đất với trở kháng thấp. Nếu tiếp địa kém, xung sét sẽ lan truyền qua cáp DC, AC và đường truyền tín hiệu, gây hư hỏng lan rộng.
3.2 Phân loại sét tác động lên hệ BESS
BESS chịu ảnh hưởng của sét đánh trực tiếp, sét cảm ứng và quá áp lan truyền từ lưới. Sét đánh trực tiếp tạo dòng lên đến 200 kA, trong khi sét lan truyền có biên độ thấp hơn nhưng tần suất cao. Hệ thống nối đất cần được thiết kế để xử lý đồng thời cả ba dạng tác động này.
3.3 Bố trí kim thu sét và liên kết với hệ thống nối đất
Kim thu sét phải được liên kết trực tiếp với lưới tiếp địa bằng dây dẫn có tiết diện tối thiểu 50 mm² đồng. Khoảng cách từ kim đến container BESS cần tuân theo bán kính bảo vệ theo IEC 62305, thường từ 30 đến 60 m tùy cấp bảo vệ sét.
3.4 Thiết bị cắt sét lan truyền cho DC và AC
Trong BESS, SPD DC thường được lắp tại đầu vào rack pin và ngõ DC inverter, cấp Type 2 hoặc Type 1+2. SPD AC bố trí tại tủ phân phối hạ thế. Hiệu quả của SPD phụ thuộc trực tiếp vào chiều dài và chất lượng đường nối đất, yêu cầu ngắn hơn 0,5 m.
3.5 Kiểm soát điện áp bước và điện áp chạm khi có sét
Dòng sét đi vào đất có thể tạo điện áp bước nguy hiểm. Lưới nối đất dạng mắt cáo giúp phân bố điện thế đều, giảm chênh lệch giữa hai điểm tiếp xúc. Điều này đặc biệt quan trọng tại khu vực bảo trì, nơi nhân sự đứng gần container BESS.
3.6 Sai lầm phổ biến trong chống sét BESS
Một lỗi thường gặp là tách riêng hệ nối đất chống sét và nối đất thiết bị. Điều này tạo chênh lệch điện thế lớn khi sét đánh, dẫn đến phóng điện nội bộ. Trong BESS, mọi hệ thống phải được liên kết đẳng thế về một hệ thống nối đất thống nhất.
- Các thiết bị chịu ảnh hưởng trực tiếp được phân tích tại bài “An toàn PCS và inverter trong hệ thống BESS: Các rủi ro và yêu cầu vận hành ”.
4. NỐI ĐẤT HỆ THỐNG BESS VÀ KIỂM SOÁT RÒ ĐIỆN DC
4.1 Đặc thù rò điện trong hệ pin lithium-ion
Hệ pin DC có xu hướng rò điện qua lớp cách điện, đặc biệt trong môi trường ẩm hoặc nhiệt độ cao. Dòng rò nhỏ nhưng liên tục có thể tích tụ điện áp nguy hiểm trên vỏ thiết bị nếu không có đường thoát qua nối đất phù hợp.
4.2 Vai trò của nối đất trong phát hiện rò điện
Nối đất hệ thống BESS kết hợp với thiết bị giám sát cách điện giúp phát hiện sớm suy giảm cách điện. Khi điện trở cách điện giảm xuống dưới ngưỡng cài đặt, hệ thống sẽ cảnh báo hoặc dừng vận hành để tránh sự cố lan rộng.
4.3 Liên hệ giữa rò điện và an toàn điện BESS
An toàn điện BESS không chỉ là tránh giật điện tức thời mà còn là kiểm soát rủi ro dài hạn. Rò điện DC có thể gây ăn mòn điện hóa, làm hỏng khung pin và bulông liên kết, ảnh hưởng đến độ ổn định cơ học của hệ thống.
4.4 Nối đất vỏ thiết bị và khung kết cấu
Mọi vỏ kim loại của rack pin, inverter, tủ DC combiner đều phải nối đất liên tục. Điện trở tiếp xúc tại mối nối phải dưới 0,1 Ω để đảm bảo dòng rò thoát nhanh. Việc dùng long đen răng cưa giúp phá lớp sơn cách điện tại điểm tiếp xúc.
4.5 Ảnh hưởng của môi trường đến rò điện
Độ ẩm trên 85% và bụi dẫn điện làm tăng nguy cơ rò điện. Trong các dự án ven biển, hệ thống nối đất cần kiểm tra định kỳ 6 tháng một lần để đảm bảo giá trị điện trở không tăng do ăn mòn hoặc lão hóa vật liệu.
4.6 Phối hợp nối đất với hệ thống bảo vệ
CB, RCD và thiết bị bảo vệ DC chỉ cắt nhanh khi dòng sự cố có đường về đất rõ ràng. Nếu tiếp địa không đạt, thời gian cắt kéo dài, làm tăng năng lượng sự cố và nguy cơ cháy nổ trong container BESS.
5. TIÊU CHUẨN KỸ THUẬT ÁP DỤNG CHO NỐI ĐẤT HỆ THỐNG BESS
5.1 Tiêu chuẩn quốc tế chi phối thiết kế nối đất BESS
Thiết kế nối đất hệ thống BESS thường tham chiếu IEC 61936-1, IEC 60364 và IEEE 80. Các tiêu chuẩn này quy định rõ giới hạn điện áp chạm, điện áp bước và khả năng chịu dòng sự cố. Với BESS công suất lớn, yêu cầu an toàn tương đương trạm điện trung thế.
5.2 Yêu cầu về điện trở nối đất theo IEC
Theo IEC, điện trở nối đất không được vượt quá giá trị đảm bảo điện áp chạm an toàn. Thực tế, nhiều dự án BESS áp dụng mức dưới 2 Ω, thậm chí 1 Ω cho khu vực có nguy cơ sét cao. Giá trị này cần được đo bằng phương pháp 3 cực hoặc 4 cực tiêu chuẩn.
5.3 Quy định liên quan đến chống sét BESS
IEC 62305 quy định phân cấp bảo vệ sét từ Level I đến IV. BESS thường yêu cầu Level II hoặc I do giá trị tài sản cao và rủi ro cháy nổ. Việc lựa chọn cấp bảo vệ ảnh hưởng trực tiếp đến mật độ kim thu sét và thiết kế lưới nối đất bên dưới.
5.4 Tiêu chuẩn về tiếp địa BESS trong môi trường DC
Khác với hệ AC truyền thống, tiếp địa BESS phải xét đến dòng DC liên tục và xung quá áp nhanh. IEC 62477-1 yêu cầu tất cả phần dẫn điện có thể chạm phải được nối đất bảo vệ, đồng thời hạn chế vòng lặp mass để tránh dòng xoáy.
5.5 Quy định kiểm soát rò điện và cách điện
Tiêu chuẩn yêu cầu hệ BESS phải duy trì điện trở cách điện trên 100 kΩ trong điều kiện vận hành bình thường. Khi giá trị này giảm, hệ thống phải phát cảnh báo. Nối đất đóng vai trò tạo điểm tham chiếu để đo chính xác trạng thái cách điện.
5.6 Sự khác biệt giữa tiêu chuẩn châu Âu và Bắc Mỹ
IEC thiên về kiểm soát điện áp chạm, trong khi IEEE 80 tập trung vào điện áp bước và mật độ dòng trên bề mặt đất. Khi triển khai BESS cho thị trường xuất khẩu, thiết kế nối đất thường phải đáp ứng đồng thời cả hai hệ tiêu chuẩn.
5.7 Áp dụng tiêu chuẩn trong hồ sơ pháp lý dự án
Hồ sơ thiết kế và nghiệm thu phải thể hiện rõ sơ đồ nối đất, tính toán dòng sự cố và kết quả đo thực tế. Đây là căn cứ quan trọng khi đánh giá tuân thủ kỹ thuật và trách nhiệm pháp lý trong suốt vòng đời dự án BESS.
- Kiểm soát rủi ro lâu dài được trình bày tại bài “Kiểm tra an toàn định kỳ hệ thống BESS: Quy trình và checklist bắt buộc ”.
6. THIẾT KẾ – THI CÔNG – NGHIỆM THU HỆ THỐNG NỐI ĐẤT BESS
6.1 Khảo sát điện trở suất đất trước thiết kế
Bước đầu tiên là đo điện trở suất đất theo chiều sâu, thường từ 1 đến 10 m. Kết quả đo quyết định số lượng cọc, chiều dài cọc và cấu hình lưới. Với đất có điện trở suất trên 200 Ω·m, cần giải pháp tăng cường như hóa chất giảm điện trở.
6.2 Lựa chọn cấu hình hệ thống nối đất phù hợp
BESS container thường sử dụng lưới nối đất kết hợp cọc thẳng đứng. Khoảng cách lưới từ 3 đến 5 m giúp giảm điện áp bước. Các container phải được liên kết đẳng thế với nhau và với trạm điện liền kề để tránh chênh lệch điện áp.
6.3 Thi công tiếp địa BESS và kiểm soát chất lượng
Trong quá trình thi công tiếp địa BESS, các mối hàn hóa nhiệt hoặc kẹp cơ khí phải đảm bảo dẫn điện lâu dài. Điện trở mối nối không được vượt 0,1 Ω. Việc che phủ mối nối cần chống ăn mòn nhưng không làm tăng điện trở tiếp xúc.
6.4 Đo kiểm và nghiệm thu hệ thống nối đất
Sau thi công, cần đo điện trở nối đất trong điều kiện khô và ẩm. Giá trị đo phải thấp hơn yêu cầu thiết kế. Ngoài ra, cần kiểm tra tính liên tục của dây nối đất từ thiết bị đến điểm tiếp địa chính.
6.5 Tích hợp nối đất vào hệ thống vận hành BESS
Hệ thống giám sát cần ghi nhận trạng thái nối đất, cảnh báo khi đứt dây hoặc tăng điện trở bất thường. Điều này giúp duy trì an toàn điện BESS trong suốt quá trình vận hành, đặc biệt với các dự án không có người trực thường xuyên.
6.6 Bảo trì và kiểm định định kỳ
Điện trở nối đất có thể tăng theo thời gian do khô đất hoặc ăn mòn. Vì vậy, kiểm định định kỳ 12 tháng một lần là yêu cầu phổ biến. Với môi trường khắc nghiệt, chu kỳ này có thể rút xuống 6 tháng.
6.7 Vai trò của nối đất trong đánh giá rủi ro dài hạn
Nối đất không chỉ phục vụ nghiệm thu ban đầu mà còn là yếu tố đánh giá rủi ro suốt vòng đời dự án. Một hệ thống nối đất ổn định giúp giảm chi phí bảo trì, hạn chế sự cố và tăng độ tin cậy của BESS.
7. RỦI RO THỰC TẾ VÀ LỖI THƯỜNG GẶP KHI NỐI ĐẤT HỆ THỐNG BESS
7.1 Hậu quả khi xem nhẹ nối đất trong BESS
Nhiều sự cố cháy nổ BESS không bắt nguồn từ pin mà từ quá áp và rò điện không được kiểm soát. Khi nối đất hệ thống BESS không đạt yêu cầu, dòng sự cố không được triệt tiêu nhanh, dẫn đến phá hủy cách điện, gây cháy cục bộ và lan truyền toàn container.
7.2 Lỗi tách rời hệ thống nối đất
Một sai lầm phổ biến là tách riêng nối đất chống sét, nối đất thiết bị và nối đất trung tính. Khi xảy ra sét hoặc ngắn mạch, chênh lệch điện thế giữa các hệ này có thể lên đến hàng kV, gây phóng điện nội bộ dù từng hệ riêng lẻ đạt tiêu chuẩn.
7.3 Thiết kế không xét đến đặc thù DC
Một số dự án áp dụng tư duy nối đất AC truyền thống cho BESS. Điều này bỏ qua đặc điểm dòng DC liên tục và khả năng tích điện trên vỏ kim loại. Kết quả là hệ thống giám sát cách điện hoạt động không ổn định, gây dừng hệ thống không cần thiết.
7.4 Lựa chọn vật liệu tiếp địa không phù hợp
Dùng thép thường hoặc mối nối cơ khí kém chất lượng làm tăng điện trở theo thời gian. Trong môi trường ẩm hoặc nhiễm mặn, mối nối nhanh chóng bị ăn mòn, khiến tiếp địa BESS mất tác dụng chỉ sau vài năm vận hành.
7.5 Không kiểm soát điện áp bước tại khu vực thao tác
Nhiều hệ BESS chỉ tập trung vào thiết bị mà bỏ qua an toàn con người. Khi có dòng sự cố lớn, điện áp bước tại nền đất có thể vượt ngưỡng cho phép, gây nguy hiểm cho nhân sự bảo trì, đặc biệt trong điều kiện mưa ẩm.
7.6 Thiếu kế hoạch kiểm định và bảo trì
Sau nghiệm thu, hệ thống nối đất thường không được đo lại định kỳ. Sự thay đổi điện trở đất theo mùa hoặc do cải tạo mặt bằng có thể khiến giá trị vượt giới hạn mà không được phát hiện kịp thời.
8. NỐI ĐẤT HỆ THỐNG BESS – NỀN TẢNG CHO AN TOÀN VÀ TUÂN THỦ KỸ THUẬT
8.1 Vai trò xuyên suốt vòng đời dự án
Từ thiết kế, thi công đến vận hành, nối đất luôn là yếu tố cốt lõi đảm bảo an toàn điện BESS. Một hệ thống được thiết kế đúng ngay từ đầu giúp giảm rủi ro kỹ thuật và chi phí khắc phục về sau.
8.2 Liên kết giữa nối đất và chống sét BESS
Chống sét BESS chỉ hiệu quả khi có hệ thống nối đất đủ thấp và ổn định. Mọi thiết bị bảo vệ quá áp đều phụ thuộc vào khả năng dẫn dòng nhanh xuống đất, nếu không sẽ trở nên kém hiệu quả hoặc vô dụng.
8.3 Giá trị thương mại và pháp lý của hệ thống nối đất
Đối với các dự án BESS thương mại, nối đất đạt chuẩn là điều kiện bắt buộc để được bảo hiểm, kiểm định và chấp nhận vận hành. Đây cũng là yếu tố quan trọng khi đánh giá tuân thủ kỹ thuật cho các dự án xuất khẩu.
8.4 Nối đất như một chỉ số đánh giá chất lượng EPC
Một hồ sơ nối đất đầy đủ, có tính toán và đo kiểm rõ ràng phản ánh năng lực kỹ thuật của đơn vị thiết kế và thi công. Ngược lại, thiếu minh bạch trong hạng mục này là dấu hiệu tiềm ẩn rủi ro dài hạn.
8.5 Định hướng nâng cao tiêu chuẩn nối đất trong tương lai
Khi công suất BESS ngày càng lớn, yêu cầu về hệ thống nối đất sẽ ngày càng khắt khe. Xu hướng tích hợp giám sát online và vật liệu tiếp địa bền vững sẽ trở thành tiêu chuẩn mới.
8.6 Kết luận kỹ thuật
Nối đất không phải là hạng mục phụ mà là trụ cột an toàn của BESS. Một hệ thống được thiết kế đúng, thi công chuẩn và kiểm định định kỳ sẽ đảm bảo vận hành ổn định, giảm rủi ro và bảo vệ toàn bộ giá trị đầu tư.
