THERMAL RUNAWAY HỆ THỐNG BESS: CƠ CHẾ CHÁY LAN VÀ NGUY CƠ NỔ Ở CẤP HỆ THỐNG
Thermal runaway hệ thống BESS là rủi ro nghiêm trọng nhất trong các sự cố an toàn pin lưu trữ năng lượng hiện nay. Khi hiện tượng mất kiểm soát nhiệt không còn giới hạn ở một cell đơn lẻ mà lan rộng toàn bộ hệ thống, hậu quả có thể là cháy lan nhanh, áp suất tăng đột ngột và nổ container. Hiểu đúng cơ chế vật lý, hóa học và logic lan truyền là nền tảng để thiết kế giải pháp phòng cháy và an toàn nhiệt hiệu quả.
1. Tổng quan thermal runaway hệ thống BESS ở cấp hệ thống
1.1 Thermal runaway hệ thống BESS khác gì so với cell đơn lẻ
Ở cấp cell, runaway xảy ra khi nhiệt sinh ra lớn hơn khả năng tản nhiệt, thường vượt 120–150°C với pin lithium-ion NMC. Ở cấp hệ thống, thermal runaway hệ thống BESS bao gồm tương tác nhiệt, khí và điện giữa hàng nghìn cell, module và rack. Khi một điểm nóng xuất hiện, nhiệt lượng và khí cháy không chỉ phá hủy cell mà còn kích hoạt chuỗi phản ứng lan truyền trong không gian kín.
1.2 Ngưỡng kích hoạt sự cố nhiệt BESS
Các thử nghiệm UL 9540A cho thấy runaway có thể bắt đầu khi cell đạt 80–90°C trong điều kiện lỗi nội. Ở cấp module, nhiệt tích tụ làm tăng tốc độ phản ứng phân hủy điện phân. Sự mất cân bằng nhiệt cục bộ khiến hệ thống BMS không còn khả năng cô lập kịp thời, dẫn đến sự cố nhiệt BESS mang tính dây chuyền.
1.3 Vai trò của mật độ năng lượng trong BESS hiện đại
BESS thế hệ mới thường đạt 200–260 Wh/kg ở cell và trên 400 kWh mỗi container 20 feet. Mật độ năng lượng cao đồng nghĩa mật độ nhiệt cao. Khi xảy ra runaway, công suất nhiệt có thể vượt 1–2 MW trong vài phút, vượt xa khả năng chịu nhiệt của vỏ module và vật liệu cách nhiệt tiêu chuẩn.
1.4 Tác động của cấu trúc module và rack
Thiết kế module kín, khoảng cách cell nhỏ dưới 2 mm làm tăng hiệu suất nhưng giảm khả năng thoát nhiệt. Khi một cell phát nhiệt, nhiệt bức xạ và dẫn truyền trực tiếp sang cell lân cận. Điều này khiến cháy lan pin lithium diễn ra theo cả hai hướng ngang và dọc trong rack.
1.5 Ảnh hưởng của điều kiện vận hành
Nhiệt độ môi trường trên 35°C, chu kỳ sạc xả sâu và dòng C-rate cao làm giảm biên an toàn nhiệt. Khi hệ thống vận hành gần giới hạn, chỉ một sai lệch nhỏ về cảm biến hoặc làm mát cũng đủ kích hoạt runaway ở quy mô lớn.
1.6 Vì sao runaway cấp hệ thống khó kiểm soát
Khác với cell đơn, runaway hệ thống diễn ra đồng thời với phát sinh khí dễ cháy, mất nguồn điều khiển và suy giảm cấu trúc. Khi container kín, áp suất có thể tăng trên 20–30 kPa chỉ trong vài chục giây, vượt khả năng xả áp thiết kế ban đầu.
- Nguồn gốc thermal runaway được phân tích tại bài “Cháy pin lithium BESS: 7 nguyên nhân gốc rễ và bài học từ các sự cố thực tế”.
2. Cơ chế thermal runaway pin và phản ứng dây chuyền
2.1 Các phản ứng hóa học bên trong thermal runaway pin
Thermal runaway pin bắt đầu từ phân hủy SEI ở khoảng 80–100°C, tiếp theo là phản ứng điện phân với cực âm, giải phóng nhiệt. Trên 200°C, cathode NMC hoặc LFP giải phóng oxy, làm tăng cường cháy. Tổng nhiệt sinh ra có thể đạt 3–6 MJ/kg cell.
2.2 Sinh khí và áp suất trong cell
Trong runaway, cell sinh ra H₂, CO, CH₄ và hydrocarbon dễ cháy. Thể tích khí có thể gấp 5–10 lần thể tích cell ban đầu. Khi nhiều cell đồng thời thoát khí trong không gian hạn chế, áp suất tăng nhanh, tạo tiền đề cho nổ thứ cấp.
2.3 Truyền nhiệt giữa các cell
Nhiệt truyền qua dẫn nhiệt, đối lưu và bức xạ. Trong module kín, dẫn nhiệt chiếm ưu thế. Chỉ cần 1 cell đạt 300°C, cell lân cận có thể vượt ngưỡng runaway trong vòng 30–60 giây nếu không có lớp cách nhiệt hiệu quả.
2.4 Vai trò của vật liệu cấu trúc
Vỏ nhôm giúp tản nhiệt nhanh nhưng cũng dẫn nhiệt sang cell khác. Vật liệu polymer cách điện có thể chảy ở 150–200°C, làm sập cấu trúc module. Khi đó, cell tiếp xúc trực tiếp, đẩy nhanh cháy lan pin lithium.
2.5 Phản ứng dây chuyền ở cấp rack
Một rack có thể chứa 50–100 kWh. Khi runaway lan toàn rack, tổng nhiệt và khí sinh ra vượt khả năng dập cháy cục bộ. Rack trở thành nguồn kích hoạt lan sang rack kế bên qua bức xạ nhiệt và khí nóng.
2.6 Giới hạn của BMS trong runaway
BMS chỉ hiệu quả trước runaway. Khi nhiệt tăng quá nhanh hoặc nguồn bị mất, BMS không thể ngắt mạch hay cô lập cell. Lúc này, sự cố chuyển từ lỗi điện sang thảm họa nhiệt.

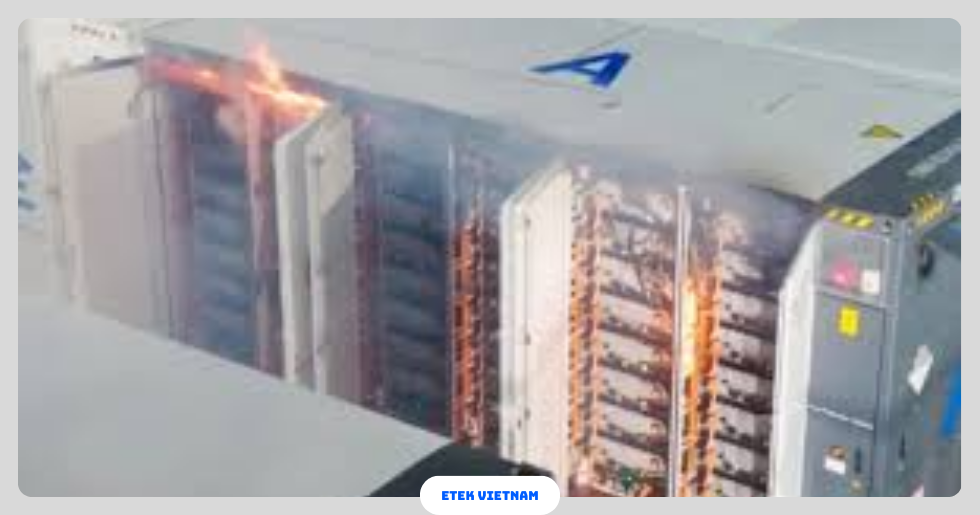

3. Cháy lan pin lithium trong không gian container BESS
3.1 Đặc điểm không gian kín của container BESS
Container BESS tiêu chuẩn 20 hoặc 40 feet có thể tích giới hạn nhưng chứa hàng trăm kWh pin lithium-ion. Khi xảy ra cháy lan pin lithium, nhiệt và khí không có lối thoát đủ nhanh. Môi trường kín khiến nhiệt độ trung bình trong container có thể tăng từ 25°C lên trên 600°C chỉ trong vài phút, vượt xa giới hạn chịu nhiệt của vật liệu kết cấu.
3.2 Tích tụ khí dễ cháy trong sự cố nhiệt BESS
Trong sự cố nhiệt BESS, mỗi cell runaway có thể phát thải vài lít khí dễ cháy. Khi hàng trăm cell cùng thoát khí, nồng độ H₂ và CO nhanh chóng vượt LEL trong container. Chỉ cần một tia lửa điện nhỏ từ relay, contactor hoặc hồ quang điện là đủ kích hoạt cháy khí.
3.3 Hiệu ứng cháy bùng và cháy ngược
Khi khí tích tụ đạt tỷ lệ cháy lý tưởng, hiện tượng cháy bùng có thể xảy ra. Ngọn lửa lan nhanh theo dòng khí nóng, quay ngược lại các rack pin. Đây là cơ chế khiến thermal runaway hệ thống BESS chuyển từ cháy cục bộ sang cháy toàn container trong thời gian rất ngắn.
3.4 Bức xạ nhiệt giữa các rack pin
Ở khoảng cách rack chỉ 50–100 mm, bức xạ nhiệt đóng vai trò quan trọng. Khi một rack đạt trên 800°C, bức xạ có thể truyền năng lượng nhiệt lên đến hàng chục kW/m² sang rack kế bên. Điều này làm cell chưa lỗi vẫn vượt ngưỡng thermal runaway pin dù không có lỗi điện ban đầu.
3.5 Sự sụp đổ kết cấu và lan truyền cơ học
Nhiệt độ cao làm vỏ module biến dạng, khung rack mất ổn định. Khi cấu trúc sụp đổ, cell va chạm cơ học, gây đoản mạch và phát nhiệt bổ sung. Cơ chế này thường bị bỏ qua nhưng lại đóng vai trò quan trọng trong cháy lan pin lithium ở cấp hệ thống.
3.6 Giới hạn của hệ thống thông gió
Thông gió cưỡng bức thường được thiết kế cho điều kiện vận hành bình thường. Khi xảy ra runaway, lưu lượng gió không đủ để làm mát hoặc pha loãng khí cháy. Thậm chí, luồng gió còn có thể phân phối khí dễ cháy đều khắp container, làm tăng nguy cơ cháy toàn diện.
- Hiện tượng ở cấp cell/module được trình bày tại bài “Thermal runaway pin BESS: Rủi ro nhiệt ở cấp cell và module ”.
4. Nguy cơ nổ trong thermal runaway hệ thống BESS
4.1 Cơ chế tăng áp suất trong container
Khi runaway xảy ra đồng thời ở nhiều module, tốc độ sinh khí vượt xa khả năng xả áp. Áp suất trong container có thể tăng lên 30–50 kPa trong vài chục giây. Nếu không có panel xả áp được thiết kế đúng chuẩn, thermal runaway hệ thống BESS dễ dẫn đến nổ cơ học.
4.2 Nổ khí và nổ kết cấu
Có hai dạng nổ chính. Nổ khí xảy ra khi hỗn hợp khí cháy bắt lửa. Nổ kết cấu xảy ra khi áp suất vượt giới hạn chịu lực của vỏ container. Trong thực tế, hai hiện tượng này thường xảy ra gần như đồng thời, gây phá hủy hoàn toàn hệ thống.
4.3 Vai trò của nguồn kích cháy
Nguồn kích cháy có thể đến từ hồ quang DC, relay bị hỏng hoặc bề mặt kim loại nóng trên 600°C. Trong sự cố nhiệt BESS, việc cô lập nguồn điện không kịp thời khiến nguy cơ kích cháy luôn hiện hữu, ngay cả khi hệ thống đã ngừng vận hành.
4.4 So sánh với sự cố pin ở quy mô nhỏ
Ở quy mô nhỏ, runaway thường chỉ gây cháy cục bộ. Ở cấp container, tổng năng lượng và khí tích tụ lớn hơn hàng trăm lần. Đây là lý do các sự cố thermal runaway hệ thống BESS thường gây thiệt hại nghiêm trọng hơn nhiều so với cháy pin đơn lẻ.
4.5 Hạn chế của thiết kế container truyền thống
Nhiều container BESS được cải tiến từ container vận chuyển, không tối ưu cho xả áp và chịu nổ. Vách thép mỏng có thể biến dạng, tạo mảnh văng nguy hiểm khi nổ. Điều này làm tăng rủi ro cho con người và hạ tầng xung quanh.
4.6 Bài học từ các sự cố thực tế
Các vụ cháy BESS tại Mỹ, Hàn Quốc và Trung Quốc cho thấy nổ container thường xảy ra sau 10–20 phút kể từ khi runaway bắt đầu. Khoảng thời gian này là “cửa sổ vàng” để phát hiện, cô lập và dập cháy trước khi thảm họa lan rộng.
5. An toàn nhiệt BESS trong bối cảnh thermal runaway hệ thống BESS
5.1 Khái niệm an toàn nhiệt BESS ở cấp hệ thống
An toàn nhiệt BESS không chỉ dừng ở việc ngăn cell quá nhiệt, mà là kiểm soát toàn bộ chuỗi truyền nhiệt, truyền khí và phản ứng thứ cấp. Trong thermal runaway hệ thống BESS, mục tiêu chính là kéo dài thời gian lan truyền, giảm công suất nhiệt đỉnh và hạn chế tích tụ khí cháy trong container.
5.2 Phân vùng nhiệt và cô lập lan truyền
Thiết kế phân vùng nhiệt giữa các module và rack giúp giảm hệ số truyền nhiệt hiệu dụng. Khoảng cách, vật liệu cách nhiệt và tấm chắn chịu nhiệt có thể làm chậm lan truyền từ 60 giây lên 10–15 phút. Khoảng thời gian này đặc biệt quan trọng để hệ thống phát hiện và kích hoạt biện pháp khẩn cấp.
5.3 Kiểm soát nhiệt độ bằng hệ thống làm mát
Hệ thống làm mát bằng chất lỏng có thể giữ sai lệch nhiệt độ cell dưới 3–5°C trong điều kiện bình thường. Tuy nhiên, trong sự cố nhiệt BESS, làm mát chỉ có tác dụng trì hoãn runaway chứ không thể dập tắt phản ứng hóa học. Do đó, làm mát phải được xem là lớp phòng vệ đầu tiên, không phải giải pháp cuối.

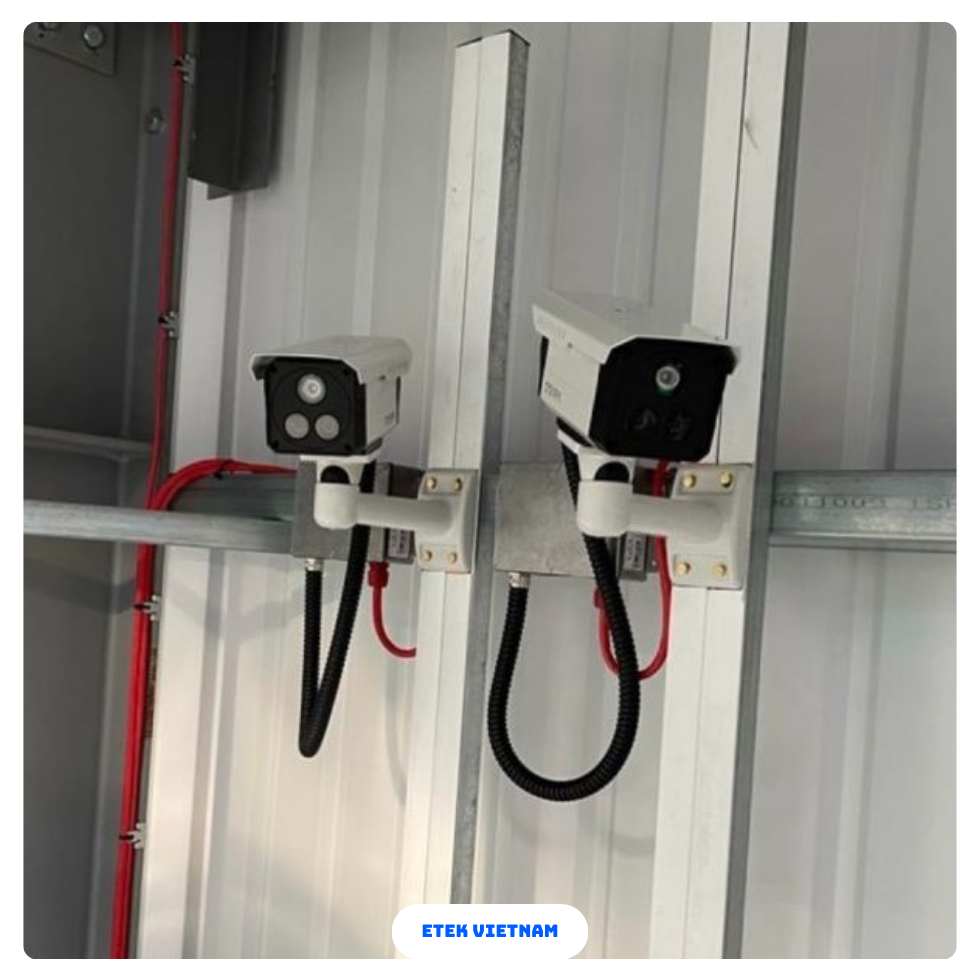

5.4 Giám sát nhiệt độ và phát hiện sớm
Cảm biến nhiệt truyền thống thường đặt ở module hoặc rack, không phát hiện được điểm nóng cục bộ trong cell. Các giải pháp mới sử dụng cảm biến khí, cảm biến áp suất và phân tích dữ liệu thời gian thực để nhận diện thermal runaway pin ngay từ giai đoạn tiền sự cố, khi nhiệt độ mới tăng nhẹ.
5.5 Thiết kế xả áp và kiểm soát khí
Trong thermal runaway hệ thống BESS, xả áp là yếu tố sống còn. Panel xả áp cần được tính toán theo tốc độ sinh khí cực đại, không chỉ theo thể tích container. Thiết kế đúng giúp giảm áp suất đỉnh, hạn chế nguy cơ nổ và giảm mức độ phá hủy kết cấu.
5.6 Vật liệu chống cháy và chịu nhiệt
Vật liệu cách nhiệt phải chịu được trên 1.000°C trong ít nhất 30 phút để ngăn cháy lan. Nhiều vật liệu polymer thông thường mất tác dụng ở 300–400°C, khiến cháy lan pin lithium diễn ra nhanh hơn dự kiến. Lựa chọn vật liệu là yếu tố then chốt trong an toàn nhiệt BESS.
5.7 Vai trò của thử nghiệm và tiêu chuẩn
Thử nghiệm lan truyền theo kịch bản xấu nhất giúp đánh giá đúng rủi ro. Các bài test không chỉ tập trung vào cell mà phải mô phỏng lan truyền rack-to-rack. Điều này giúp xác định giới hạn thực tế của thiết kế trước khi hệ thống đi vào vận hành.
- Các giải pháp phát hiện và xử lý được phân tích tại bài “Công nghệ phát hiện và dập cháy trong container BESS: Giải pháp kỹ thuật bắt buộc ”.
6. Logic phòng cháy và dập cháy trong sự cố nhiệt BESS
6.1 Phòng cháy chủ động thay vì phản ứng bị động
Trong thermal runaway hệ thống BESS, phòng cháy hiệu quả hơn nhiều so với dập cháy. Ngăn runaway lan rộng giúp giảm đáng kể tổng năng lượng giải phóng. Thiết kế cần ưu tiên phát hiện sớm, cô lập nhanh và giảm truyền nhiệt ngay từ phút đầu tiên.
6.2 Hạn chế của các hệ thống dập cháy truyền thống
Khí sạch hoặc aerosol không thể dập tắt phản ứng bên trong cell đang runaway. Trong sự cố nhiệt BESS, dập cháy chỉ có tác dụng kiểm soát cháy thứ cấp từ khí và vật liệu xung quanh, không ngăn được thermal runaway pin đã khởi phát.
6.3 Dập cháy bằng nước và làm mát cưỡng bức
Nước có hiệu quả cao trong việc hấp thụ nhiệt và ngăn lan truyền. Tuy nhiên, lượng nước cần thiết có thể lên đến hàng chục m³ cho một container. Thiết kế hệ thống nước phải tính đến thoát nước, ăn mòn và an toàn điện trong điều kiện DC cao áp.
6.4 Chiến lược “burn-out an toàn”
Một số thiết kế chấp nhận để rack bị lỗi cháy kiểm soát trong khu vực cô lập, thay vì cố dập tắt hoàn toàn. Cách tiếp cận này nhằm tránh kích hoạt cháy lan pin lithium và giảm nguy cơ nổ do tích tụ khí.
6.5 Phối hợp giữa BMS, EMS và hệ PCCC
BMS phát hiện sớm, EMS điều chỉnh vận hành, còn PCCC xử lý hậu quả nhiệt. Khi ba hệ này không liên thông, phản ứng thường chậm và rời rạc. Trong thermal runaway hệ thống BESS, sự phối hợp đồng bộ quyết định mức độ thiệt hại.
6.6 Đào tạo và kịch bản ứng phó
Ngay cả thiết kế tốt cũng thất bại nếu vận hành thiếu chuẩn bị. Các kịch bản cháy, xả áp và sơ tán cần được huấn luyện định kỳ. Thời gian phản ứng của con người vẫn là yếu tố then chốt trong kiểm soát sự cố nhiệt BESS.
7. Thiết kế hệ thống nhằm giảm thiểu thermal runaway hệ thống BESS
7.1 Chuyển tư duy từ pin sang hệ thống
Nhiều thiết kế vẫn tập trung kiểm soát thermal runaway pin ở cấp cell, trong khi rủi ro thực sự nằm ở tương tác cấp hệ thống. Thermal runaway hệ thống BESS là bài toán tổng hợp của nhiệt, khí, điện và kết cấu. Nếu chỉ tối ưu cell mà bỏ qua không gian container, nguy cơ thảm họa vẫn tồn tại.
7.2 Thiết kế để làm chậm thay vì ngăn tuyệt đối
Không có thiết kế nào đảm bảo không xảy ra runaway. Mục tiêu thực tế là kéo dài thời gian lan truyền từ vài phút lên hàng chục phút. Khi tốc độ lan truyền giảm, khả năng kiểm soát sự cố nhiệt BESS tăng lên rõ rệt, đặc biệt trong môi trường công nghiệp.
7.3 Tối ưu bố trí không gian và mật độ pin
Giảm mật độ năng lượng theo thể tích container giúp giảm công suất nhiệt đỉnh. Khoảng trống kỹ thuật cho khí thoát và tấm chắn nhiệt giữa các rack có thể làm giảm đáng kể nguy cơ cháy lan pin lithium. Đây là sự đánh đổi giữa hiệu suất kinh tế và an toàn.
7.4 Thiết kế container chuyên dụng cho BESS
Container BESS cần được thiết kế như một thiết bị áp lực có kiểm soát, không phải container vận chuyển cải tiến. Khả năng chịu nhiệt, chịu áp và hướng xả áp phải được tính toán theo kịch bản thermal runaway hệ thống BESS nghiêm trọng nhất, không theo điều kiện vận hành bình thường.
7.5 Tích hợp an toàn nhiệt BESS ngay từ giai đoạn đầu
An toàn nhiệt BESS không nên là hạng mục bổ sung sau thiết kế. Việc tích hợp từ giai đoạn concept giúp tối ưu chi phí, giảm thay đổi về sau và đảm bảo các lớp bảo vệ hoạt động đồng bộ. Điều này đặc biệt quan trọng với các dự án BESS quy mô MW.
7.6 Đánh giá rủi ro dựa trên kịch bản xấu nhất
Thiết kế chỉ an toàn khi vượt qua được kịch bản xấu nhất, không phải kịch bản trung bình. Các mô phỏng lan truyền nhiệt, sinh khí và nổ cần được thực hiện ở cấp container và cấp site để đánh giá đúng hậu quả tiềm ẩn của sự cố nhiệt BESS.
8. Kết luận: từ hiểu cơ chế đến quyết định đầu tư an toàn
8.1 Thermal runaway hệ thống BESS là rủi ro mang tính hệ thống
Không giống lỗi pin đơn lẻ, thermal runaway hệ thống BESS có khả năng phá hủy toàn bộ tài sản và gây nguy hiểm cho con người. Cháy lan, tích tụ khí và nổ container là hệ quả logic nếu thiết kế không kiểm soát tốt năng lượng và nhiệt.
8.2 Cháy lan pin lithium không phải sự kiện hiếm
Với mật độ năng lượng ngày càng cao, cháy lan pin lithium không còn là kịch bản giả định. Nó là rủi ro có xác suất, đặc biệt trong điều kiện vận hành khắc nghiệt, bảo trì kém hoặc thiết kế thiếu lớp phòng vệ.
8.3 An toàn là tiêu chí đầu tư dài hạn
Chi phí cho an toàn nhiệt BESS thường chỉ chiếm một phần nhỏ tổng đầu tư, nhưng quyết định khả năng sống sót của dự án khi sự cố xảy ra. Các hệ thống được thiết kế tốt không chỉ giảm thiệt hại mà còn rút ngắn thời gian phục hồi.
8.4 Dẫn hướng cho lựa chọn công nghệ và nhà cung cấp
Hiểu rõ cơ chế thermal runaway pin và lan truyền ở cấp hệ thống giúp chủ đầu tư đánh giá đúng giải pháp, không chỉ dựa trên thông số công suất hay giá thành. Công nghệ tốt là công nghệ kiểm soát được rủi ro, không phải công nghệ né tránh nó.
