TIÊU CHUẨN ĐIỆN SOLAR: 6 TIÊU CHUẨN ĐIỆN SOLAR GIÚP ĐẢM BẢO AN TOÀN HỆ THỐNG ĐIỆN MẶT TRỜI
tiêu chuẩn điện solar là yếu tố quan trọng trong thiết kế và vận hành hệ thống điện mặt trời, giúp đảm bảo an toàn điện, hiệu suất vận hành và độ ổn định lâu dài. Việc tuân thủ các tiêu chuẩn kỹ thuật trong đấu nối DC/AC, bảo vệ quá dòng và cách điện giúp hệ thống solar hoạt động ổn định và giảm thiểu rủi ro sự cố.

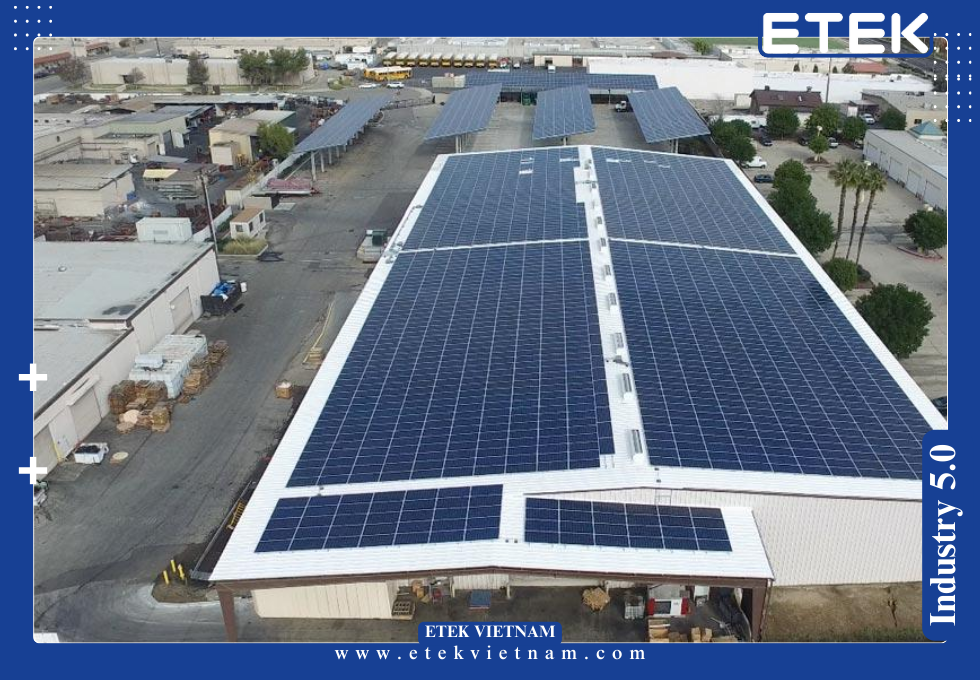

1. Tổng quan về các tiêu chuẩn điện solar trong hệ thống điện mặt trời
Các hệ thống điện mặt trời hiện đại thường bao gồm chuỗi module PV, inverter, tủ điện DC/AC, hệ thống bảo vệ và thiết bị giám sát. Trong quá trình thiết kế, kỹ sư cần tuân thủ các tiêu chuẩn điện solar nhằm đảm bảo hệ thống vận hành ổn định trong điều kiện môi trường khắc nghiệt.
Các tiêu chuẩn này được xây dựng dựa trên nhiều bộ tiêu chuẩn quốc tế như IEC, IEEE và NEC. Những tiêu chuẩn này quy định cụ thể về cấu trúc mạch điện DC, bảo vệ chống quá áp, chống quá dòng, chống sét và yêu cầu cách điện.
Ngoài ra, tiêu chuẩn còn giúp đồng bộ thiết kế hệ thống giữa nhiều nhà cung cấp thiết bị khác nhau. Điều này đặc biệt quan trọng đối với các nhà máy solar quy mô lớn có công suất từ 1 MWp đến hàng trăm MWp.
1.1 Vai trò của tiêu chuẩn điện solar trong thiết kế hệ thống
Trong thiết kế hệ thống PV, tiêu chuẩn điện solar đóng vai trò như bộ quy tắc kỹ thuật giúp kiểm soát rủi ro điện. Các quy định này đảm bảo điện áp DC, dòng điện vận hành và mức cách điện luôn nằm trong giới hạn an toàn.
Ví dụ, một chuỗi module PV thường có điện áp DC từ 600 V đến 1500 V. Nếu thiết kế không đúng tiêu chuẩn, nguy cơ phóng điện hồ quang DC có thể xảy ra, gây cháy thiết bị hoặc hư hỏng inverter.
Tiêu chuẩn cũng giúp xác định chính xác dòng điện thiết kế cho dây dẫn và thiết bị bảo vệ. Theo IEC 62548, dòng thiết kế của chuỗi PV thường được tính bằng 1.25 lần dòng ngắn mạch của module.
Nhờ tuân thủ các tiêu chuẩn này, kỹ sư có thể đảm bảo hệ thống vận hành ổn định trong vòng đời 20 đến 25 năm.
1.2 Các tổ chức ban hành tiêu chuẩn kỹ thuật solar quốc tế
Nhiều tổ chức quốc tế đã phát triển bộ tiêu chuẩn kỹ thuật solar nhằm chuẩn hóa thiết kế và thi công hệ thống điện mặt trời.
IEC là tổ chức phổ biến nhất trong lĩnh vực năng lượng tái tạo. Các tiêu chuẩn như IEC 60364, IEC 62548 và IEC 61730 được sử dụng rộng rãi trong thiết kế hệ thống PV.
IEEE cũng đưa ra nhiều khuyến nghị về kết nối lưới điện, đặc biệt là tiêu chuẩn IEEE 1547 cho hệ thống phân tán.
Ngoài ra, NEC tại Mỹ cung cấp các quy định chi tiết về lắp đặt hệ thống điện solar, đặc biệt là điều khoản NEC Article 690.
Những tiêu chuẩn này giúp đảm bảo tính tương thích giữa thiết bị và hệ thống điện lưới.
1.3 Phạm vi áp dụng của tiêu chuẩn điện hệ thống solar
Các tiêu chuẩn điện hệ thống solar không chỉ áp dụng cho module PV mà còn cho toàn bộ hạ tầng điện của hệ thống.
Phạm vi tiêu chuẩn bao gồm thiết kế chuỗi PV, lựa chọn inverter, thiết kế tủ DC combiner, tủ AC distribution và hệ thống tiếp địa.
Ngoài ra, tiêu chuẩn cũng quy định cách bố trí cáp điện, khoảng cách an toàn giữa các thiết bị và yêu cầu về bảo vệ chống sét.
Ví dụ, khoảng cách tối thiểu giữa dây DC và dây AC trong hệ thống thường được khuyến nghị từ 100 mm đến 300 mm để giảm nhiễu điện từ.
Điều này giúp tăng độ ổn định cho hệ thống điện solar trong quá trình vận hành.
1.4 Các tiêu chuẩn liên quan đến an toàn điện solar
Một trong những mục tiêu quan trọng nhất của an toàn điện solar là ngăn ngừa nguy cơ cháy nổ do hồ quang điện.
Hệ thống PV có đặc điểm đặc biệt là nguồn DC luôn tồn tại khi có ánh sáng. Điều này có nghĩa là ngay cả khi inverter tắt, điện áp DC vẫn có thể đạt đến 1000 V hoặc 1500 V.
Do đó, tiêu chuẩn yêu cầu phải có thiết bị ngắt mạch DC chuyên dụng như DC isolator hoặc DC circuit breaker.
Ngoài ra, tiêu chuẩn cũng yêu cầu hệ thống phát hiện hồ quang DC (Arc Fault Circuit Interrupter – AFCI) trong các hệ thống solar hiện đại.
Các thiết bị này giúp giảm nguy cơ cháy do kết nối lỏng hoặc dây dẫn bị hỏng.
1.5 Mối liên hệ giữa thiết kế điện solar và tiêu chuẩn kỹ thuật
Trong quá trình thiết kế điện solar, kỹ sư phải tính toán chính xác điện áp chuỗi PV dựa trên nhiệt độ môi trường.
Điện áp hở mạch của module PV thường tăng khi nhiệt độ giảm. Ví dụ, nếu module có Voc = 50 V tại 25°C, điện áp có thể tăng lên 55 V khi nhiệt độ giảm xuống 0°C.
Nếu chuỗi gồm 28 module, điện áp tối đa có thể vượt 1500 V và gây quá áp cho inverter.
Do đó, tiêu chuẩn yêu cầu tính toán Voc theo hệ số nhiệt độ để đảm bảo không vượt quá giới hạn thiết bị.
Việc tuân thủ tiêu chuẩn giúp hệ thống vận hành an toàn trong mọi điều kiện khí hậu.
1.6 Lợi ích khi tuân thủ tiêu chuẩn điện solar trong dự án
Việc áp dụng tiêu chuẩn điện solar mang lại nhiều lợi ích cho cả chủ đầu tư và đơn vị thiết kế.
Thứ nhất là đảm bảo an toàn vận hành cho hệ thống điện trong suốt vòng đời dự án.
Thứ hai là tăng hiệu suất vận hành thông qua thiết kế tối ưu và giảm tổn thất điện năng.
Thứ ba là giúp hệ thống đáp ứng yêu cầu kiểm định và đấu nối lưới điện của cơ quan quản lý.
Ngoài ra, các dự án solar tuân thủ tiêu chuẩn thường có độ tin cậy cao hơn và chi phí bảo trì thấp hơn.
Đây là yếu tố quan trọng đối với các nhà máy điện mặt trời quy mô công nghiệp.
Trước khi tìm hiểu tiêu chuẩn thiết kế điện của hệ thống solar, bạn nên đọc bài “Hệ thống điện năng lượng mặt trời là gì? Tổng quan toàn diện về solar power”.
2. Tiêu chuẩn điện solar trong thiết kế mạch điện DC
Trong hệ thống điện mặt trời, mạch DC đóng vai trò truyền tải năng lượng từ module PV đến inverter. Vì điện áp DC có thể đạt đến 1500 V nên thiết kế mạch điện phải tuân thủ nghiêm ngặt các tiêu chuẩn điện solar.
Mạch DC bao gồm chuỗi module, cáp DC, combiner box và thiết bị bảo vệ. Nếu thiết kế không đúng tiêu chuẩn, nguy cơ hồ quang điện và quá nhiệt dây dẫn có thể xảy ra.
Các tiêu chuẩn quốc tế thường yêu cầu tính toán dòng điện, lựa chọn tiết diện cáp và thiết bị bảo vệ phù hợp với điều kiện vận hành.
2.1 Tiêu chuẩn điện solar cho điện áp chuỗi PV
Điện áp chuỗi PV là một thông số quan trọng trong tiêu chuẩn điện solar.
Theo IEC 62548, điện áp tối đa của chuỗi PV phải được tính theo công thức:
Vmax = Voc × N × Kt
Trong đó Voc là điện áp hở mạch của module, N là số module trong chuỗi và Kt là hệ số nhiệt độ.
Hệ số Kt thường nằm trong khoảng 1.1 đến 1.25 tùy theo điều kiện khí hậu.
Nếu hệ thống inverter có giới hạn 1500 V, điện áp chuỗi PV phải được thiết kế thấp hơn giá trị này để đảm bảo an toàn.
Việc tính toán chính xác giúp tránh hiện tượng quá áp gây hư hỏng inverter.
2.2 Tiêu chuẩn lựa chọn cáp DC trong hệ thống solar
Trong tiêu chuẩn điện hệ thống solar, dây cáp DC phải đáp ứng yêu cầu về cách điện, khả năng chịu tia UV và nhiệt độ môi trường.
Cáp DC trong hệ thống PV thường sử dụng loại PV1-F hoặc H1Z2Z2-K theo tiêu chuẩn IEC 62930.
Các loại cáp này có điện áp định mức 1500 V DC và lớp cách điện XLPO chịu nhiệt lên đến 120°C.
Tiết diện dây dẫn được tính dựa trên dòng điện thiết kế và mức sụt áp cho phép.
Thông thường, sụt áp trên mạch DC được khuyến nghị nhỏ hơn 1.5%.
Điều này giúp giảm tổn thất điện năng và tăng hiệu suất hệ thống.
2.3 Tiêu chuẩn bảo vệ quá dòng trong mạch DC
Một trong những yêu cầu quan trọng của an toàn điện solar là bảo vệ quá dòng cho chuỗi PV.
Khi nhiều chuỗi PV được kết nối song song, dòng ngược có thể xuất hiện nếu một chuỗi bị lỗi.
Để bảo vệ chuỗi PV, tiêu chuẩn yêu cầu sử dụng fuse DC chuyên dụng trong combiner box.
Dòng định mức của fuse thường được tính bằng:
Ifuse = 1.56 × Isc
Trong đó Isc là dòng ngắn mạch của module.
Việc lựa chọn fuse đúng tiêu chuẩn giúp bảo vệ module khỏi dòng ngược nguy hiểm.
2.4 Tiêu chuẩn cách điện cho hệ thống DC
Cách điện là yếu tố quan trọng trong tiêu chuẩn kỹ thuật solar.
Hệ thống DC của nhà máy điện mặt trời thường hoạt động ở mức điện áp cao. Vì vậy, yêu cầu cách điện phải đáp ứng mức điện áp thử nghiệm từ 2 kV đến 4 kV.
Ngoài ra, điện trở cách điện của hệ thống PV thường phải lớn hơn 1 MΩ khi đo bằng thiết bị megger.
Nếu điện trở cách điện thấp hơn mức này, hệ thống có thể gặp rủi ro rò điện hoặc chạm đất.
Do đó, kiểm tra cách điện là bước bắt buộc trong quá trình nghiệm thu hệ thống solar.
3. Tiêu chuẩn điện solar trong thiết kế hệ thống điện AC
Sau khi năng lượng từ module PV được chuyển đổi thông qua inverter, hệ thống điện sẽ chuyển sang mạch AC để hòa lưới hoặc cung cấp cho phụ tải. Trong giai đoạn này, việc tuân thủ tiêu chuẩn điện solar là yêu cầu bắt buộc nhằm đảm bảo sự ổn định điện áp, tần số và an toàn vận hành.
Hệ thống AC thường bao gồm inverter, tủ AC combiner, tủ phân phối điện, máy biến áp và thiết bị bảo vệ. Các tiêu chuẩn kỹ thuật quy định cụ thể về dòng điện định mức, bảo vệ ngắn mạch, bảo vệ quá tải và hệ thống chống đảo lưới.
Nếu thiết kế không đúng chuẩn, hệ thống có thể gây mất ổn định điện lưới hoặc làm giảm tuổi thọ thiết bị.
3.1 Tiêu chuẩn điện solar cho điện áp và tần số AC
Trong hệ thống điện mặt trời nối lưới, điện áp và tần số đầu ra của inverter phải tuân thủ các tiêu chuẩn điện solar nhằm đảm bảo khả năng tương thích với lưới điện.
Tại Việt Nam, hệ thống điện hạ áp thường hoạt động ở mức điện áp 380 V ba pha hoặc 220 V một pha, với tần số tiêu chuẩn 50 Hz.
Inverter solar phải có khả năng đồng bộ pha với lưới điện trước khi hòa lưới. Sai lệch điện áp thường được giới hạn trong khoảng ±10%, trong khi sai lệch tần số thường nằm trong khoảng ±0.5 Hz.
Nếu điện áp hoặc tần số vượt quá giới hạn này, inverter sẽ tự động ngắt kết nối để đảm bảo an toàn điện solar.
Điều này giúp tránh tình trạng quá áp hoặc mất ổn định hệ thống điện.
3.2 Tiêu chuẩn thiết kế cáp AC trong hệ thống solar
Trong tiêu chuẩn điện hệ thống solar, dây cáp AC phải được lựa chọn dựa trên dòng điện tải, chiều dài tuyến cáp và mức sụt áp cho phép.
Dòng điện AC đầu ra của inverter được tính theo công thức:
I = P / (√3 × U × cosφ)
Trong đó P là công suất inverter, U là điện áp lưới và cosφ là hệ số công suất.
Ví dụ, một inverter công suất 100 kW hoạt động ở điện áp 400 V với cosφ = 0.99 sẽ có dòng điện khoảng 145 A.
Tiết diện dây dẫn thường được chọn sao cho mật độ dòng điện không vượt quá 4–6 A/mm² đối với cáp đồng.
Ngoài ra, sụt áp trên đường dây AC thường được khuyến nghị nhỏ hơn 2%.
Điều này giúp tối ưu hiệu suất truyền tải điện năng.
3.3 Tiêu chuẩn bảo vệ quá dòng trong mạch AC
Một yêu cầu quan trọng của tiêu chuẩn điện solar là thiết kế hệ thống bảo vệ quá dòng cho mạch AC.
Các thiết bị bảo vệ thường được sử dụng bao gồm:
Circuit breaker
MCCB
AC fuse
Relay bảo vệ
Dòng định mức của thiết bị bảo vệ thường được chọn lớn hơn khoảng 1.25 lần dòng điện danh định của inverter.
Ngoài ra, hệ thống còn phải được trang bị bảo vệ ngắn mạch với khả năng cắt dòng từ 10 kA đến 50 kA tùy theo cấp điện áp.
Việc lựa chọn đúng thiết bị bảo vệ giúp tránh hư hỏng thiết bị khi xảy ra sự cố điện.
3.4 Tiêu chuẩn chống đảo lưới trong hệ thống điện solar
Chống đảo lưới là một yêu cầu quan trọng trong an toàn điện solar đối với các hệ thống điện mặt trời nối lưới.
Hiện tượng đảo lưới xảy ra khi hệ thống solar tiếp tục cấp điện cho lưới điện sau khi lưới chính bị mất điện.
Điều này có thể gây nguy hiểm cho nhân viên sửa chữa lưới điện và làm hỏng thiết bị.
Để ngăn chặn hiện tượng này, inverter phải tích hợp chức năng Anti-Islanding.
Theo tiêu chuẩn IEEE 1547, hệ thống phải ngắt kết nối khỏi lưới điện trong vòng 2 giây khi phát hiện mất điện lưới.
Các phương pháp phát hiện đảo lưới thường bao gồm:
Phương pháp thụ động
Phương pháp chủ động
Giám sát tần số và điện áp
Những cơ chế này giúp hệ thống solar vận hành an toàn.
3.5 Tiêu chuẩn thiết kế tủ điện AC cho hệ thống solar
Trong tiêu chuẩn kỹ thuật solar, tủ điện AC đóng vai trò trung tâm trong việc phân phối điện năng từ inverter đến hệ thống điện.
Tủ điện phải được thiết kế với cấp bảo vệ IP phù hợp với môi trường lắp đặt.
Thông thường:
IP54 cho khu vực trong nhà
IP65 cho khu vực ngoài trời
Ngoài ra, tủ điện phải có hệ thống thanh cái đồng với khả năng chịu dòng ngắn mạch cao.
Nhiệt độ làm việc của tủ điện thường được thiết kế trong khoảng từ −10°C đến 55°C.
Các thiết bị đo lường như ammeter, voltmeter và power meter cũng được tích hợp để giám sát hoạt động của hệ thống.
3.6 Tiêu chuẩn phối hợp bảo vệ trong hệ thống điện solar
Phối hợp bảo vệ là một yếu tố quan trọng trong thiết kế điện solar nhằm đảm bảo sự chọn lọc khi xảy ra sự cố.
Hệ thống bảo vệ phải được thiết kế theo nguyên tắc:
Thiết bị gần điểm sự cố nhất sẽ ngắt trước.
Ví dụ, khi xảy ra ngắn mạch trong một inverter, circuit breaker của inverter sẽ ngắt trước khi MCCB của tủ phân phối chính hoạt động.
Điều này giúp giảm phạm vi mất điện và tăng độ ổn định của hệ thống.
Các kỹ sư thường sử dụng biểu đồ phối hợp bảo vệ (time-current curve) để tối ưu thiết kế bảo vệ.
Nhờ đó, hệ thống solar có thể duy trì hoạt động ổn định ngay cả khi xảy ra sự cố cục bộ.
Các nguyên tắc thiết kế hệ thống solar được phân tích tại bài “Tiêu chuẩn thiết kế điện mặt trời: 6 nguyên tắc tiêu chuẩn thiết kế điện mặt trời cho hệ thống solar áp mái (138)”.
4. Tiêu chuẩn điện solar trong hệ thống chống sét và tiếp địa
Hệ thống điện mặt trời thường được lắp đặt ngoài trời với diện tích lớn, do đó nguy cơ bị sét đánh trực tiếp hoặc cảm ứng điện từ là rất cao.
Để đảm bảo tiêu chuẩn điện solar, hệ thống phải được thiết kế với hệ thống chống sét và tiếp địa đầy đủ.
Các tiêu chuẩn quốc tế như IEC 62305 và IEC 60364 quy định chi tiết về thiết kế chống sét cho hệ thống PV.
Nếu hệ thống không có bảo vệ chống sét phù hợp, các thiết bị như inverter và module PV có thể bị hư hỏng nghiêm trọng.
4.1 Tiêu chuẩn chống sét trực tiếp cho hệ thống solar
Trong tiêu chuẩn kỹ thuật solar, chống sét trực tiếp thường được thực hiện bằng hệ thống kim thu sét.
Các kim thu sét được bố trí trên mái nhà hoặc khu vực lắp đặt module PV.
Bán kính bảo vệ của kim thu sét được xác định theo phương pháp quả cầu lăn trong tiêu chuẩn IEC 62305.
Ví dụ, đối với cấp bảo vệ III, bán kính quả cầu lăn thường là 45 m.
Hệ thống kim thu sét được nối với dây dẫn sét và hệ thống tiếp địa nhằm dẫn dòng sét xuống đất.
Dòng sét có thể đạt tới 200 kA, do đó dây dẫn sét thường sử dụng cáp đồng có tiết diện từ 50 mm² đến 70 mm².
4.2 Tiêu chuẩn chống sét lan truyền trong hệ thống solar
Ngoài sét đánh trực tiếp, hệ thống solar còn có nguy cơ bị sét lan truyền thông qua dây dẫn điện.
Để đảm bảo an toàn điện solar, hệ thống phải được trang bị thiết bị chống sét lan truyền (SPD).
SPD được lắp đặt tại các vị trí:
Tủ DC combiner
Đầu vào inverter
Tủ điện AC
Các thiết bị SPD thường được phân loại thành:
Type 1
Type 2
Type 3
Trong hệ thống solar, SPD Type 2 thường được sử dụng phổ biến với khả năng chịu dòng xung từ 20 kA đến 40 kA.
Những thiết bị này giúp bảo vệ inverter và thiết bị điện khỏi xung điện áp do sét gây ra.
4.3 Tiêu chuẩn tiếp địa trong hệ thống điện mặt trời
Hệ thống tiếp địa là thành phần quan trọng trong tiêu chuẩn điện hệ thống solar.
Mục tiêu của tiếp địa là đảm bảo dòng điện sự cố có thể thoát xuống đất một cách an toàn.
Điện trở tiếp địa của hệ thống PV thường được yêu cầu nhỏ hơn 10 Ω.
Trong các nhà máy solar quy mô lớn, điện trở tiếp địa có thể được thiết kế dưới 5 Ω để tăng hiệu quả bảo vệ.
Hệ thống tiếp địa thường sử dụng:
Cọc tiếp địa mạ đồng
Thanh đồng tiếp địa
Lưới tiếp địa
Việc thiết kế tiếp địa đúng chuẩn giúp giảm nguy cơ điện giật và bảo vệ thiết bị điện.
5. Tiêu chuẩn điện solar trong thiết kế inverter và hệ thống điều khiển
Trong hệ thống điện mặt trời, inverter là thiết bị trung tâm thực hiện quá trình chuyển đổi điện năng từ DC sang AC. Vì vậy, các yêu cầu về tiêu chuẩn điện solar đối với inverter thường rất nghiêm ngặt nhằm đảm bảo hiệu suất, độ ổn định và độ an toàn của toàn bộ hệ thống.
Inverter không chỉ thực hiện chức năng chuyển đổi điện năng mà còn tham gia điều khiển hệ thống, giám sát điện áp, dòng điện và công suất. Các tiêu chuẩn kỹ thuật quy định rõ về dải điện áp đầu vào, hiệu suất chuyển đổi, khả năng bảo vệ và giao thức truyền thông.
Việc lựa chọn inverter đáp ứng đúng tiêu chuẩn giúp hệ thống điện mặt trời vận hành ổn định trong thời gian dài.
5.1 Tiêu chuẩn điện solar cho dải điện áp đầu vào inverter
Trong tiêu chuẩn điện solar, một trong những thông số quan trọng của inverter là dải điện áp đầu vào DC.
Dải điện áp này phải tương thích với điện áp chuỗi PV được thiết kế trong hệ thống.
Thông thường, inverter solar có các thông số kỹ thuật như:
Điện áp khởi động: 200 V – 300 V
Dải điện áp MPPT: 500 V – 1300 V
Điện áp DC tối đa: 1500 V
Khi thiết kế hệ thống, điện áp chuỗi PV phải nằm trong vùng MPPT của inverter để đảm bảo hiệu suất tối ưu.
Nếu điện áp thấp hơn vùng MPPT, inverter sẽ không thể khai thác tối đa công suất của hệ thống.
Điều này ảnh hưởng trực tiếp đến hiệu suất phát điện của nhà máy solar.
5.2 Tiêu chuẩn MPPT trong thiết kế điện solar
MPPT là thuật toán tìm điểm công suất cực đại của module PV. Trong quá trình thiết kế điện solar, inverter phải có bộ điều khiển MPPT đủ nhanh và chính xác để tối ưu hóa sản lượng điện.
Hiệu suất MPPT của inverter thường đạt từ 99% trở lên.
Các inverter hiện đại thường có nhiều bộ MPPT độc lập nhằm tối ưu hiệu suất khi hệ thống bị che bóng hoặc có nhiều hướng lắp đặt khác nhau.
Ví dụ, một inverter công suất 100 kW có thể có từ 8 đến 12 MPPT.
Mỗi MPPT có thể kết nối với nhiều chuỗi PV, giúp tối ưu hóa sản lượng điện năng.
Việc thiết kế đúng MPPT giúp hệ thống solar đạt hiệu suất cao nhất.
5.3 Tiêu chuẩn bảo vệ tích hợp trong inverter
Một yêu cầu quan trọng trong an toàn điện solar là inverter phải tích hợp đầy đủ các chức năng bảo vệ điện.
Các chức năng bảo vệ phổ biến bao gồm:
Bảo vệ quá áp DC
Bảo vệ quá dòng
Bảo vệ chạm đất
Bảo vệ quá nhiệt
Bảo vệ chống đảo lưới
Ngoài ra, nhiều inverter còn tích hợp chức năng phát hiện hồ quang điện DC.
Hệ thống này có khả năng phát hiện các tín hiệu hồ quang điện và ngắt mạch ngay lập tức.
Những chức năng bảo vệ này giúp giảm nguy cơ cháy nổ và tăng độ an toàn cho hệ thống.
5.4 Tiêu chuẩn hiệu suất chuyển đổi của inverter
Theo tiêu chuẩn kỹ thuật solar, hiệu suất chuyển đổi của inverter là một chỉ số quan trọng trong đánh giá chất lượng thiết bị.
Hiệu suất chuyển đổi thường được chia thành hai loại:
Hiệu suất tối đa
Hiệu suất châu Âu (European Efficiency)
Hiệu suất tối đa của inverter hiện đại thường đạt từ 98.5% đến 99%.
Hiệu suất châu Âu thường thấp hơn một chút do tính toán theo điều kiện vận hành thực tế.
Hiệu suất cao giúp giảm tổn thất điện năng và tăng sản lượng điện của hệ thống.
Điều này đặc biệt quan trọng đối với các nhà máy điện mặt trời quy mô lớn.
5.5 Tiêu chuẩn giao thức truyền thông và giám sát
Trong tiêu chuẩn điện hệ thống solar, hệ thống giám sát và truyền thông đóng vai trò quan trọng trong quản lý vận hành.
Các inverter hiện đại thường hỗ trợ nhiều giao thức truyền thông như:
RS485
Modbus RTU
Ethernet
WiFi
Những giao thức này cho phép kết nối inverter với hệ thống SCADA hoặc nền tảng giám sát từ xa.
Các thông số như điện áp, dòng điện, công suất và sản lượng điện có thể được theo dõi theo thời gian thực.
Nhờ hệ thống giám sát, kỹ sư vận hành có thể phát hiện sớm các sự cố trong hệ thống solar.
5.6 Tiêu chuẩn thiết kế hệ thống điều khiển nhà máy solar
Trong các dự án điện mặt trời quy mô lớn, hệ thống điều khiển trung tâm được thiết kế theo tiêu chuẩn điện solar nhằm đảm bảo khả năng điều khiển và giám sát toàn bộ nhà máy.
Hệ thống này thường bao gồm:
PLC điều khiển
SCADA giám sát
Data logger
Gateway truyền thông
Các thiết bị này thu thập dữ liệu từ inverter, tủ điện và cảm biến môi trường.
Dữ liệu được truyền về trung tâm điều khiển để phân tích và tối ưu vận hành.
Nhờ hệ thống điều khiển hiện đại, các nhà máy điện mặt trời có thể đạt hiệu suất vận hành cao và giảm chi phí bảo trì.
Các nguyên tắc an toàn điện trong hệ thống solar được trình bày tại bài “An toàn điện mặt trời: 6 nguyên tắc an toàn điện mặt trời giúp giảm rủi ro trong hệ thống solar (108)”.
6. Tiêu chuẩn điện solar trong kiểm tra và nghiệm thu hệ thống
Sau khi hoàn thành quá trình lắp đặt, hệ thống điện mặt trời phải trải qua các bước kiểm tra và nghiệm thu trước khi đưa vào vận hành.
Các bước kiểm tra này được thực hiện theo tiêu chuẩn điện solar nhằm đảm bảo hệ thống đáp ứng đầy đủ yêu cầu kỹ thuật và an toàn.
Quy trình kiểm tra thường bao gồm kiểm tra cơ khí, kiểm tra điện và thử nghiệm vận hành.
Những bước kiểm tra này giúp phát hiện sớm các lỗi thiết kế hoặc lắp đặt.
6.1 Tiêu chuẩn kiểm tra cách điện của hệ thống PV
Trong an toàn điện solar, kiểm tra cách điện là một bước quan trọng trước khi vận hành hệ thống.
Điện trở cách điện của hệ thống PV được đo bằng thiết bị megger với điện áp thử nghiệm 1000 V hoặc 1500 V.
Giá trị điện trở cách điện thường phải lớn hơn 1 MΩ.
Nếu điện trở cách điện thấp hơn mức này, hệ thống có thể gặp hiện tượng rò điện.
Nguyên nhân có thể do dây dẫn bị hỏng, đầu nối kém hoặc module PV bị lỗi.
Việc kiểm tra cách điện giúp đảm bảo hệ thống hoạt động an toàn.
6.2 Tiêu chuẩn kiểm tra cực tính chuỗi PV
Trong tiêu chuẩn kỹ thuật solar, việc kiểm tra cực tính của chuỗi PV là bước quan trọng nhằm đảm bảo các module được kết nối đúng chiều.
Nếu đấu nối sai cực tính, inverter có thể bị hỏng hoặc hệ thống không thể hoạt động.
Kỹ sư thường sử dụng đồng hồ đo điện áp DC để kiểm tra cực tính của từng chuỗi PV.
Điện áp đo được phải phù hợp với giá trị thiết kế của chuỗi.
Ví dụ, nếu chuỗi gồm 25 module với Voc = 50 V, điện áp đo được có thể khoảng 1200 V.
Kết quả đo phải nằm trong giới hạn cho phép của thiết kế.
6.3 Tiêu chuẩn kiểm tra hiệu suất hệ thống solar
Hiệu suất hệ thống là chỉ số quan trọng trong tiêu chuẩn điện hệ thống solar.
Hiệu suất này thường được đánh giá thông qua chỉ số Performance Ratio (PR).
PR được tính bằng công thức:
PR = năng lượng thực tế / năng lượng lý thuyết
Các nhà máy điện mặt trời thường có PR từ 75% đến 85%.
Nếu PR thấp hơn mức này, hệ thống có thể gặp các vấn đề như:
Tổn thất dây dẫn
Che bóng module
Hiệu suất inverter thấp
Việc đánh giá PR giúp xác định mức độ hiệu quả của hệ thống solar.
6.4 Tiêu chuẩn thử nghiệm vận hành hệ thống solar
Trong quá trình nghiệm thu, hệ thống phải được vận hành thử nghiệm theo tiêu chuẩn điện solar.
Quá trình thử nghiệm thường kéo dài từ vài ngày đến vài tuần.
Các thông số được theo dõi bao gồm:
Công suất phát điện
Điện áp DC
Điện áp AC
Tần số lưới
Nhiệt độ inverter
Dữ liệu vận hành được phân tích để xác định xem hệ thống có hoạt động đúng thiết kế hay không.
Nếu tất cả các thông số đều nằm trong giới hạn cho phép, hệ thống sẽ được nghiệm thu và đưa vào vận hành chính thức.
7. Các tiêu chuẩn điện solar quan trọng giúp đảm bảo an toàn hệ thống
Trong các dự án điện mặt trời, việc áp dụng đúng tiêu chuẩn điện solar là yếu tố quyết định đến độ an toàn và hiệu suất vận hành của hệ thống. Các tiêu chuẩn này bao phủ toàn bộ vòng đời dự án từ thiết kế, thi công đến vận hành.
Nếu một trong các tiêu chuẩn không được tuân thủ, hệ thống có thể gặp nhiều rủi ro như quá nhiệt dây dẫn, quá áp inverter hoặc sự cố hồ quang điện DC.
Dưới đây là các nhóm tiêu chuẩn quan trọng thường được áp dụng trong các dự án solar hiện đại.
7.1 Tiêu chuẩn thiết kế chuỗi PV trong hệ thống solar
Một trong những yếu tố quan trọng nhất của tiêu chuẩn điện solar là thiết kế chuỗi module PV.
Chuỗi PV phải được thiết kế sao cho điện áp vận hành luôn nằm trong dải MPPT của inverter. Đồng thời điện áp hở mạch của chuỗi không được vượt quá điện áp tối đa cho phép của inverter.
Ví dụ, trong hệ thống sử dụng inverter 1500 V, điện áp chuỗi PV thường được thiết kế từ 1100 V đến 1350 V.
Khoảng điện áp này giúp hệ thống hoạt động ổn định trong các điều kiện nhiệt độ khác nhau.
Ngoài ra, việc cân bằng số lượng module trong mỗi chuỗi cũng giúp giảm tổn thất công suất.
7.2 Tiêu chuẩn lựa chọn thiết bị bảo vệ trong hệ thống solar
Trong an toàn điện solar, thiết bị bảo vệ đóng vai trò quan trọng nhằm ngăn chặn các sự cố điện nguy hiểm.
Các thiết bị bảo vệ phổ biến trong hệ thống điện mặt trời bao gồm:
DC fuse
DC circuit breaker
AC circuit breaker
Thiết bị chống sét SPD
Dòng định mức của các thiết bị này phải được lựa chọn dựa trên dòng điện thiết kế của hệ thống.
Ví dụ, dòng fuse DC thường được chọn bằng khoảng 1.56 lần dòng ngắn mạch của module PV.
Việc lựa chọn đúng thiết bị bảo vệ giúp hệ thống solar vận hành an toàn và ổn định.
7.3 Tiêu chuẩn bố trí dây dẫn trong hệ thống điện solar
Trong tiêu chuẩn điện hệ thống solar, cách bố trí dây dẫn có ảnh hưởng trực tiếp đến độ an toàn và tổn thất điện năng.
Các tuyến cáp DC và AC phải được bố trí tách biệt nhằm giảm nhiễu điện từ.
Ngoài ra, cáp DC phải được đi trong máng cáp hoặc ống bảo vệ nhằm tránh tác động cơ học và tia UV.
Khoảng cách giữa các tuyến cáp phải được thiết kế phù hợp để đảm bảo tản nhiệt tốt.
Trong các nhà máy điện mặt trời quy mô lớn, hệ thống máng cáp thường được thiết kế bằng thép mạ kẽm để tăng độ bền.
Những yêu cầu này giúp đảm bảo độ bền lâu dài của hệ thống điện.
7.4 Tiêu chuẩn kiểm soát nhiệt độ thiết bị điện solar
Nhiệt độ là yếu tố quan trọng ảnh hưởng đến độ bền của thiết bị trong tiêu chuẩn kỹ thuật solar.
Các thiết bị như inverter, tủ điện và dây cáp phải được thiết kế để hoạt động trong môi trường nhiệt độ cao.
Inverter thường có dải nhiệt độ hoạt động từ −25°C đến 60°C.
Nếu nhiệt độ môi trường vượt quá giới hạn này, inverter có thể tự động giảm công suất để bảo vệ thiết bị.
Ngoài ra, tủ điện solar thường được thiết kế với hệ thống thông gió hoặc quạt làm mát nhằm duy trì nhiệt độ ổn định.
Việc kiểm soát nhiệt độ giúp kéo dài tuổi thọ của thiết bị điện.
7.5 Tiêu chuẩn giám sát và quản lý vận hành hệ thống solar
Trong các nhà máy điện mặt trời hiện đại, hệ thống giám sát đóng vai trò quan trọng trong tiêu chuẩn điện solar.
Hệ thống SCADA cho phép theo dõi các thông số như:
Công suất phát điện
Điện áp DC
Dòng điện chuỗi PV
Nhiệt độ module
Nhờ hệ thống giám sát, kỹ sư vận hành có thể phát hiện sớm các vấn đề như suy giảm công suất hoặc lỗi inverter.
Dữ liệu vận hành cũng giúp tối ưu hóa hiệu suất phát điện của hệ thống.
Điều này đặc biệt quan trọng đối với các dự án solar quy mô hàng chục MWp.
7.6 Tiêu chuẩn bảo trì và kiểm tra định kỳ hệ thống solar
Sau khi hệ thống được đưa vào vận hành, việc bảo trì định kỳ là yêu cầu quan trọng trong thiết kế điện solar.
Các hoạt động bảo trì thường bao gồm:
Kiểm tra cách điện
Kiểm tra hệ thống tiếp địa
Kiểm tra thiết bị chống sét
Kiểm tra hiệu suất inverter
Ngoài ra, module PV cũng cần được vệ sinh định kỳ để giảm tổn thất do bụi bẩn.
Các nhà máy điện mặt trời thường thực hiện kiểm tra định kỳ từ 6 đến 12 tháng một lần.
Việc bảo trì đúng quy trình giúp hệ thống duy trì hiệu suất ổn định trong suốt vòng đời dự án.
8. Khuyến nghị kỹ thuật khi áp dụng tiêu chuẩn điện solar trong thiết kế
Việc áp dụng tiêu chuẩn điện solar không chỉ dừng lại ở việc tuân thủ quy định kỹ thuật mà còn yêu cầu sự hiểu biết sâu về hệ thống điện mặt trời.
Các kỹ sư thiết kế cần thực hiện đầy đủ các bước tính toán và mô phỏng trước khi triển khai dự án.
Một số khuyến nghị kỹ thuật quan trọng bao gồm:
Phân tích điều kiện khí hậu của khu vực lắp đặt
Tính toán điện áp chuỗi PV theo nhiệt độ thấp nhất
Tối ưu bố trí inverter và tủ điện
Thiết kế hệ thống tiếp địa và chống sét
Những yếu tố này giúp đảm bảo hệ thống điện mặt trời hoạt động ổn định trong thời gian dài.
Ngoài ra, việc lựa chọn thiết bị đạt tiêu chuẩn kỹ thuật solar quốc tế cũng giúp nâng cao độ tin cậy của dự án.
9. Vai trò của tiêu chuẩn điện solar trong phát triển năng lượng tái tạo
Sự phát triển nhanh chóng của năng lượng tái tạo đã làm tăng nhu cầu về các hệ thống điện mặt trời quy mô lớn.
Trong bối cảnh này, việc tuân thủ tiêu chuẩn điện solar đóng vai trò quan trọng trong việc đảm bảo chất lượng và độ an toàn của các dự án solar.
Các tiêu chuẩn kỹ thuật giúp tạo ra một hệ thống thiết kế đồng bộ, từ module PV đến inverter và hệ thống điện lưới.
Nhờ đó, các dự án điện mặt trời có thể đạt hiệu suất cao và giảm thiểu rủi ro kỹ thuật.
Ngoài ra, tiêu chuẩn còn giúp các nhà đầu tư đánh giá chất lượng của thiết bị và giải pháp công nghệ.
Điều này góp phần thúc đẩy sự phát triển bền vững của ngành năng lượng tái tạo.
TÌM HIỂU THÊM:
